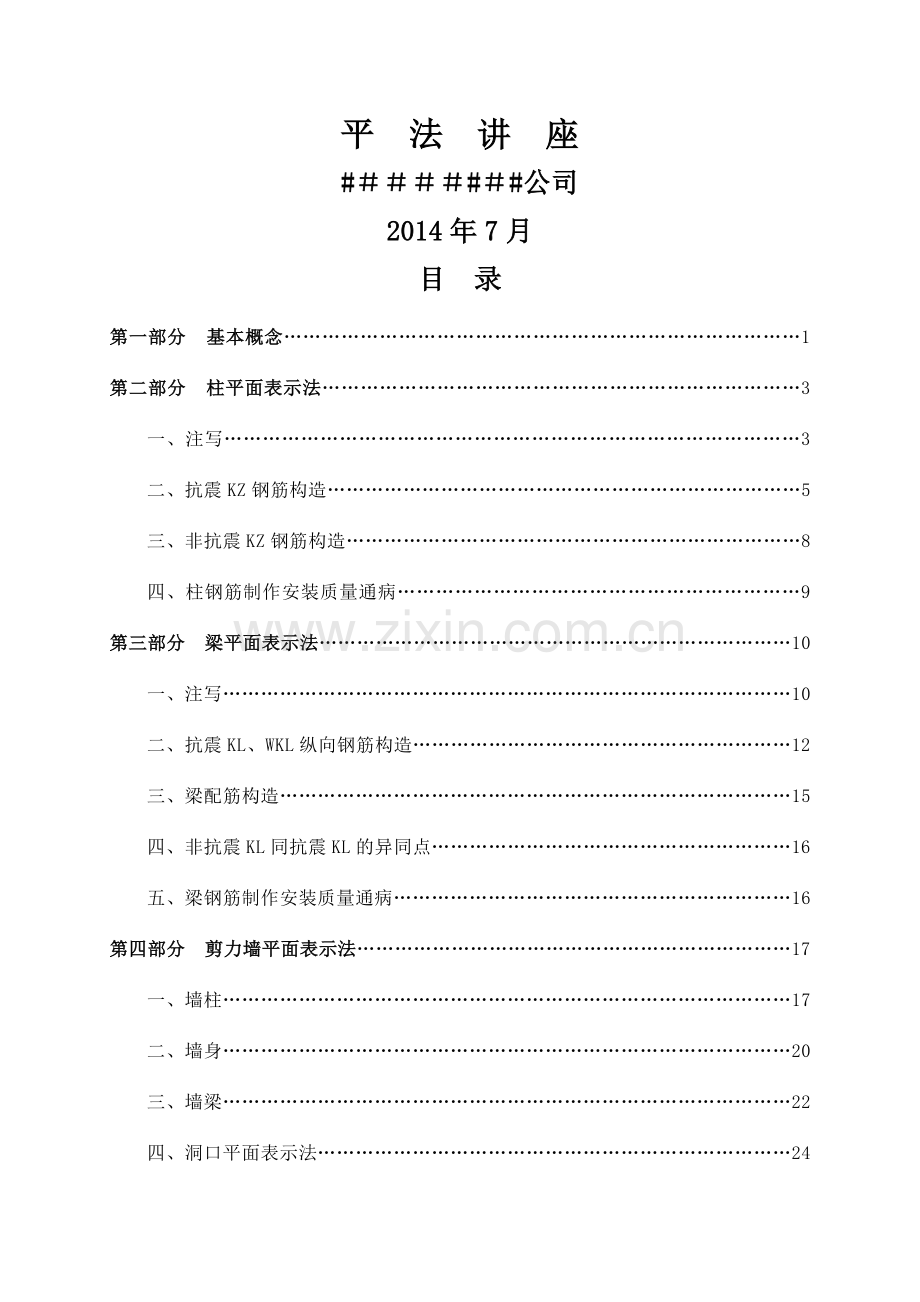

平 法 讲 座#公司2014年7月目 录第一部分 基本概念1第二部分 柱平面表示法3一、注写3二、抗震KZ钢筋构造5三、非抗震KZ钢筋构造8四、柱钢筋制作安装质量通病9第三部分 梁平面表示法10一、注写10二、抗震KL、WKL纵向钢筋构造12三、梁配筋构造15四、非抗震KL同抗震KL的异同点16五、梁钢筋制作安装质量通病16第四部分 剪力墙平面表示法17一、墙柱17二、墙身20三、墙梁22四、洞口平面表示法24混凝土结构施工图平面整体表示方法制图规则和构造详图（03G101-1） 基本概念第一部分 基本概念1、接头百分率（1）排扎接头连接区段长度为1.3L，区段内接头面积百分率梁板墙不宜25，柱不宜50，确有必要增加时梁不应50，其他构件可放宽.（2）机械连接及焊接接头连接区段为35d（d为较大直径)且不小于500mm，凡接头中心点位于该区段内的接头均属于内一区段，区段内接头百分率，受拉区不宜50，接头不宜设在抗震框架梁、柱端加密区.直接承受动力荷载的不宜采用焊接接头。2、HPB235钢筋：180弯钩,内直径2。5d，平直段长度不应小于3d，箍筋弯钩内直径不小于受力钢筋,一般结构弯90，平直部分不宜小于5d,抗震结构应为135，平直部分不应小于10d且不应小于75.3、抗震等级钢筋混凝土房屋根据烈度、设防类型、结构类型和房屋高度，场地类别采用不同的抗震等级并应符合相应计算和构造措施要求.4、锚固长度L1、L1E纵向受拉钢筋绑扎搭接长度l1E、l1抗震非抗震l1E=laEl1=la纵向受拉钢筋搭接长度修正数纵向钢筋搭接接头面积百分率（%）25501001.21.41.6注：当不同直径的钢筋搭接时，其l1E 与l1 值按较小的直径计算；在任何情况下l1 不得小于300mm;式中为搭接长度修正数。La、LaE纵向受拉筋抗震锚固长度LaE受拉钢筋的最水锚固长度La 砼强度等级与抗震等级钢筋种类与直径C20C25C30C35C40一、二级抗震等级三级抗震等级La一、二级抗震等级三级抗震等级La一、二级抗震等级三级抗震等级La一、二级抗震等级三级抗震等级La一、二级抗震等级三级抗震等级LaHPB235普通钢筋36d33d31d31d28d27d27d25d24d25d23d22d23d21d20dHPB335普通钢筋d2544d41d39d38d35d34d34d31d30d31d29d27d29d26d25dd2549d45d42d42d39d37d38d34d33d34d31d30d32d29d27dHPB400RRB400普通钢筋d2553d49d46d46d42d40d41d37d36d37d34d33d34d31d30dd2558d53d51d51d46d44d45d41d39d41d38d36d38d34d33d注：1、四级抗震等级LaE=La；2、当弯锚时,有些部位的锚固长度为0.4LaE+15d，见各类构件的标准构造祥图.3、当HRB335、HPB400和RRB400级纵向受拉钢筋末端采用机械锚固措施时，包括附加锚固端头在内的锚固长度可取为本图集第33页和本页表中锚固0。7倍。机械锚固的形式及构造要求详见本图集第35页。4、当钢筋在砼施工过程中易受扰动（如滑模施工)时，其锚固长度应乘以修正系数1。1，在任何情况下,锚固长不得小于250mm。HPB235钢筋为受拉时,其末端应做成180弯钩.弯钩平直段长度不应小于3d.当为受压时,可不做弯钩。2014年7月 第 9页混凝土结构施工图平面整体表示方法制图规则和构造详图（03G101-1） 柱平面表示法第二部分 柱平面表示法一、注写1、列表注写起止标高：变截面或变钢筋与轴线关系：b1 b2 h1 h2纵筋：各边纵筋相同注一次,不同则各边分别标注,对称时只注一边箍筋：常用1型2型例：A10100/200 A10100 LA10100/2002、截面注写二、抗震KZ钢筋构造1、纵向钢筋连接加密区就是非连接区下柱钢筋比上柱多时,下柱筋锚固L1E（搭接长度）按03G1011图集第40页注,加密区也适用于抗震剪力墙上柱及梁上柱。2、边柱、角柱柱顶纵向钢筋构造选(一）型，选B型原则:全部外侧纵筋锚固1。5 LaE ,内侧筋直锚LaE ,不足LaE 弯钩长12d。3、中柱柱顶纵向钢筋构造选B、C原则：够LaE 直锚，0。5 LaE 弯钩长12d4、变截面钢筋构造原则：c/hb1/6时不变c/hb1/6时下柱筋锚0.5 LaE +c+200，上柱筋锚1.5 LaE三、非抗震KZ钢筋构造1、纵向钢筋连接下柱钢筋比上柱多时下柱钢筋锚固L1 （搭接长度）2、边柱、角柱柱顶钢筋构造选（一）、选B同抗震KZ相同,只是LaE 改为La 3、中柱柱顶：同抗震KZ，只是LaE 改为La 4、变截面:将抗震KZ中LaE 改为La5、箍筋加密:纵向钢筋搭接范围加密四、柱钢筋制作安装质量通病1、焊接报告未出就浇捣2、箍筋135弯钩平直部分太短3、接头设在箍筋加密区4、拉筋数量不足5、柱纵筋偏位，修正时打弯角度太大（打弯角度1：6,达不到可锚筋解决）6、梁柱交叉处应是加密区而实际箍筋太少7、顶层纵筋锚固长度不足，主要是边柱外侧筋（1。5 LaE ，1。5 La)8、加密区箍筋间距过大，加密区高度不足混凝土结构施工图平面整体表示方法制图规则和构造详图（03G101-1） 梁平面表示法第三部分 梁平面表示法一、注写1、平面注写：集中标注+原位标注。集中标注表达通用数值，原位标注表达特殊数值，原位标注取值优先。集中标注代号、序号、跨数、有无悬挑KL7（5A）-7号框架梁,5跨，A表示一端有悬挑。（悬挑不计跨数，两端有悬挑记为B）WKL5（6B）-5号屋面框架梁，,6跨、两端悬挑。L9（7）9号非框架梁，7跨,无悬挑。XL22号悬挑梁。JZL4（4A）4号井字梁、4跨,一端有悬挑。（井字梁跨数为总支座数减1,任两支座间无论有几根同类梁与其相交，均不作为支座。井字梁在平面图中用单粗虚线表示）截面尺寸bh，YC1C2 (C1为腋长,C2为腋高)，或bh1/h2（悬挑梁根部梁高h1 ，端部梁高h2）箍筋例：A10100/200（4）A8100(4）/150（2）13A10150/200(4）(表示端部13个箍间距150,中间间距200）梁上部通长筋和架立筋(只注一项为上部筋，有“；后面为下部筋）例：2B22+（4A12）角上2根B22，4根A12架立筋3B22；3B20梁上部3根B22，下部3根B20梁侧面构造筋和受扭筋G4A12 梁两侧各配2根A12构造筋（搭接、锚固长15d）N6B22 梁两侧各配3根B22受扭纵向钢筋（搭接长度L1（L1E）、锚固长度La（LaE)梁顶面标高高差原位标注梁上部全部纵筋例：6B25 4/2 上排4根下排2根（两排用“/号)2B25+2B22 角部B25，中间B22(不同直径用“+”号，角筋在前)梁下部纵筋:（方法同上）二、抗震KL、WKL纵向钢筋构造 03G101-1图集第56页屋面梁上部筋伸入柱内不方便,一般不用.1、抗震等级楼层框架梁（上图与下图没有区别）第一排伸出Ln/3（Ln为左右跨之较大值）搭接除在图示位置外，也可在跨中Ln/3范围内搭接一次直锚LaE且0.5he+5d时可不折弯2、抗震屋面框架梁中间与楼层梁相同，端部底筋也相同,上部筋伸至梁底，柱外部筋锚固1。5LaE角部附加钢筋3、抗震等级框架梁加密区:03G101-1图集第63页与第62页不同的是，二至四级抗震加密区1。5hb500加密区为2hb（1.5 hb）及500较大值当梁高hw450时，梁侧面设构造钢筋间距200附加吊筋梁高大于800是60，附加吊筋下部平直部分为次梁宽加100，上部为20d三、梁配筋构造注意挑梁配筋构造四、非抗震KL同抗震KL的异同点非抗震KL同抗震KL基本相同。不同点：只是搭接长度不同，非抗震KZ上部纵筋搭接长度150，下部纵筋为La，屋面为LaE；将抗震KL中LaE改为La五、梁钢筋制作安装质量通病1、现场焊接（电弧焊）质量差，焊接太短(搭接焊双面5d,单面10d)2、钢筋保护层是指主筋保护层，实际按箍筋考虑，造成内尺寸太小，主筋保护层过大.箍筋135弯钩平直部分太短3、框架梁端弯锚部分不足15d，尤其是大直径钢筋4、梁钢筋尺寸中Ln/3、Ln/4未按相邻两跨较大一跨计算或下料正确安放不正确5、搭接长度未计算修正系数6、漏放钢筋，主要是梁侧面纵向构造钢筋平法规定要设而图上未注明.（h450，a200)7、梁垫块未垫好造成保护层不准8、箍筋加密区太短，箍筋间距太大9、相邻纵筋并在一起10、屋面框架梁上部纵筋未伸到梁底11、吊筋上部平直部分不足20d混凝土结构施工图平面整体表示方法制图规则和构造详图（03G101-1） 剪力墙平面表示法第四部分 剪力墙平面表示法剪力墙平面表示法包括剪力墙柱、剪力墙身、剪力墙梁(简称墙柱、墙身、墙梁）及洞口补强构造四部分。一、墙柱1、标注：例:GDZ3 20B18A10150GJZ4 16B20A10150 GYZ6 24B18A101502、尺寸：除端柱bc、hc，扶壁柱，非边缘暗柱外，同平法构造相同时，设计不注约束边缘柱：hc按7度设防计算0.2或0.15hw后再与1.5bw 、450比较例：墙肢长3米：0。2hw=600 0。15hw=450 YDZ尺寸300构造边缘柱:暗柱:400 翼墙柱、转角柱：3003、钢筋：纵向钢筋连接(03G1011图集第50页图中连接构造部分）约束边缘与构造边缘柱相同箍筋：抗震设计纵筋搭接范围内箍筋按5d（d为纵筋较小直径)100间距加密，非抗震设计是否加密由设计注明。4、端柱、小墙肢的竖向钢筋与箍筋构造与框架柱相同，其中抗震竖向钢筋构造详见第36页至38页，非抗震纵向钢筋构造详见第42页至44页，抗震箍筋构造详见第40页,非抗震箍筋构造详见第45页。二、墙身1、编号例：Q2（2排） 墙厚250 水平A10250 竖向A10250 拉筋A65002、钢筋：水平筋搭接范围错开500，沿高度每隔一根错开搭接，拉筋与各排钢筋排扎端部，弯钩长15d，无暗柱双列拉筋转角翼墙柱：内侧筋伸到外侧弯钩长15d端柱：伸到对侧弯钩长15d(满足0.4LaE0。4La条件），如柱内达到锚固长度可不弯钩。竖向钢筋03G101-1图集第48页剪力墙身竖向分布钢筋连接构造三、墙梁墙梁和KL类似1、编号连梁（无交叉暗撑及无交叉钢筋) LLXX连梁（有交叉暗撑） LL(JC）XX连梁（有交叉钢筋） LL（JG)XX暗梁 ALXX边柜梁 BKLXX例：LL5 2层3002970 3层3002670 49层3002070A10100（2） 4B22,4B22 (0，800）2、构造要求中间锚固长度LaE(La）且600端部同框架梁:0。4LaE（Le1)+15d弯钩，屋面上部筋弯至梁底3、设计采用平法构造详图时，不注项目暗撑截面尺寸（bw/2)，斜交叉钢筋(LaE ，La）墙梁侧面纵筋同墙身水平筋时不注，不同时另注例GA10150四、洞口平面表示法1、圆形洞口例：YD1 D200 1号圆洞，直径2002层-0.800 洞口中心相对结构楼(地）面标高其它层-0。5002B16A10100（2） 每边补强钢筋与箍筋2、矩形洞口例：JD3 400300 3号矩形洞口，宽400,高300 +3.100 洞口中心相对标高 洞口宽高均不超过800,每边补强钢筋按构造详图设计不注例：JD2 400300 +3.100 3B14 与构造详图不同，设计标注例：JD5 18002100 +1。800 6B20A8150 宽大于800时设补强暗梁，具体按构造详图，暗梁高一律为400
