汽车电器教案(喇叭).doc

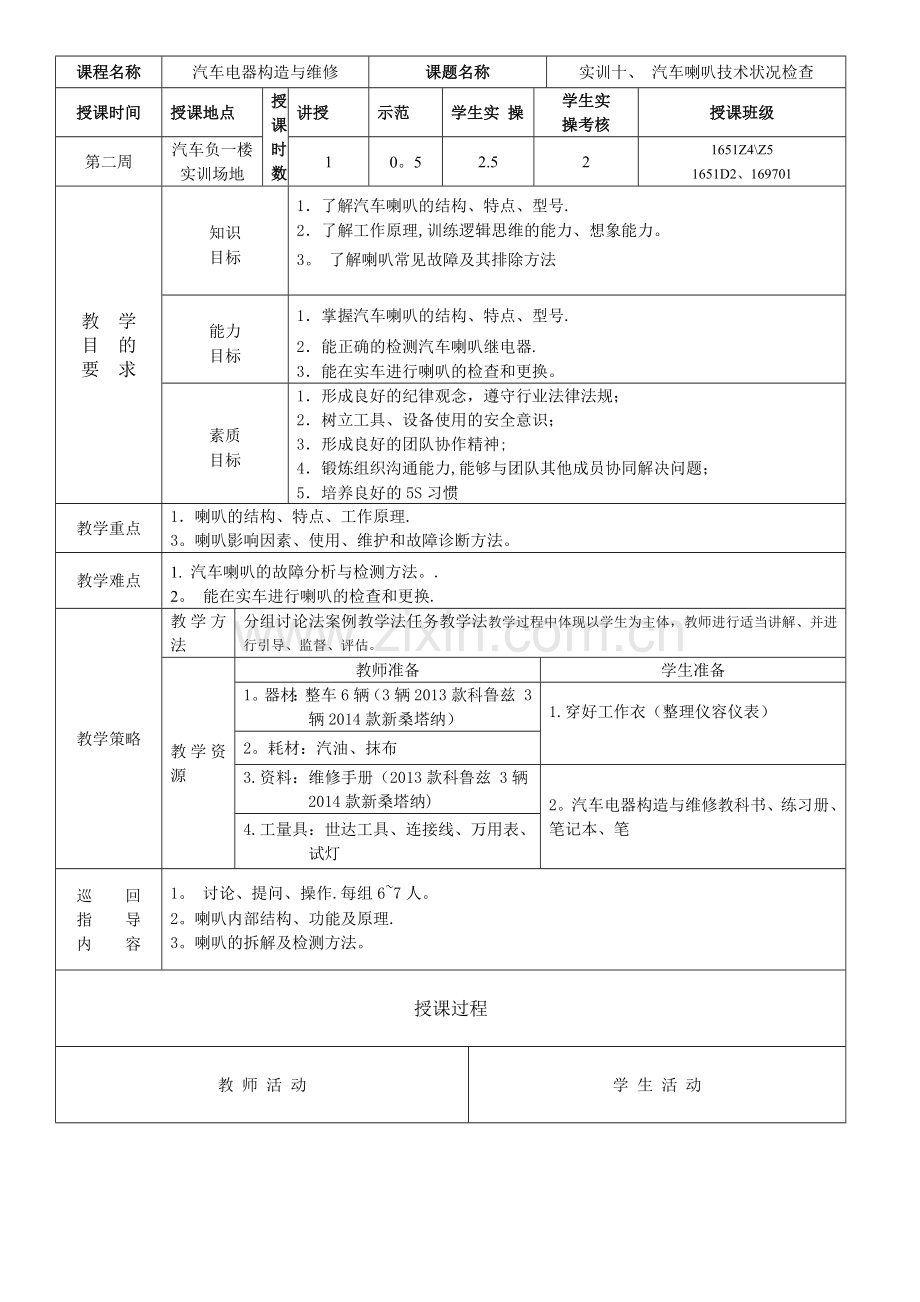

课程名称汽车电器构造与维修课题名称实训十、 汽车喇叭技术状况检查授课时间授课地点授课时数讲授示范学生实 操学生实操考核授课班级第二周汽车负一楼实训场地10。52.521651Z4Z51651D2、169701教 学目 的要 求知识目标1了解汽车喇叭的结构、特点、型号.2了解工作原理,训练逻辑思维的能力、想象能力。3。 了解喇叭常见故障及其排除方法能力目标1掌握汽车喇叭的结构、特点、型号.2能正确的检测汽车喇叭继电器.3能在实车进行喇叭的检查和更换。素质目标1形成良好的纪律观念，遵守行业法律法规；2树立工具、设备使用的安全意识；3形成良好的团队协作精神;4锻炼组织沟通能力,能够与团队其他成员协同解决问题；5培养良好的5S习惯教学重点1喇叭的结构、特点、工作原理.3。喇叭影响因素、使用、维护和故障诊断方法。教学难点1. 汽车喇叭的故障分析与检测方法。.2。 能在实车进行喇叭的检查和更换.教学策略教学方 法分组讨论法案例教学法任务教学法教学过程中体现以学生为主体，教师进行适当讲解、并进行引导、监督、评估。教学资源教师准备学生准备1。器材：整车6辆（3辆2013款科鲁兹 3辆2014款新桑塔纳）1.穿好工作衣（整理仪容仪表）2。耗材：汽油、抹布3.资料：维修手册（2013款科鲁兹 3辆2014款新桑塔纳)2。汽车电器构造与维修教科书、练习册、笔记本、笔4.工量具：世达工具、连接线、万用表、试灯巡 回指 导内 容1。 讨论、提问、操作.每组67人。2。喇叭内部结构、功能及原理.3。喇叭的拆解及检测方法。授课过程教 师 活 动学 生 活 动一组织学生站队、收手机、行上课礼、做好考勤、宣布课堂纪律。课堂情况（考勤表）授课班级应到人数实到人数请假人数旷课人数课堂情况记录二 导入新课:案例:一辆2013款雪佛兰科鲁兹汽车，按喇叭声音也比较暗哑，为什么？答:高音喇叭损坏活动一：查找资料了解喇叭的功用答:在汽车的行驶过程中,驾驶员根据需要和规定发出必需的音响信号，警告行人和引起其他车辆注意，保证交通安全,同时还用于催行与传递信号。活动二:查找资料了解喇叭的结构、分类1组织学生认识喇叭：答：（1)铁芯、(2）磁性线圈(3）触点（4）衔铁（5）膜片(6）外壳2元件特征认识。3。引导观察:各类喇叭的构造有何共同点？：喇叭的分类？（训练分解组合能力)答：1.按声音动力分为气喇叭和电喇叭2。按其外形分为筒形、螺旋形和盆形三种种3.按发声频率分高音喇叭和低音喇叭两种。4.按有无触点可分为有触点式（普通式）电喇叭和无触点式（电子式）电喇叭活动三：了解喇叭的工作原理答：当按下方向盘上或其他位置的喇叭按钮时，来自蓄电池的电流会通过回路流到喇叭继电器的电磁线圈上,电磁线圈吸引继电器的动触点开关闭合,电流就会流到喇叭处。电流使喇叭内部的电磁铁工作,从而使振动膜振动而发出声音。活动四:喇叭检测与调整答:检测1。喇叭两端子:电压 火线12V 地线0V 电阻 15欧姆 线束导通调整音调：调整时应注意铁心与衔铁四周的间隙一定要均匀、平正、不能歪斜，否则工作时极易发生互相碰撞，使喇叭产生刺耳的杂音.音量：电喇叭音量的大小与通过喇叭线圈的电流大小有关，通过的电流越大,音量就越大，反之音量就小,调整触点压力可以改变音量。喇叭音量和音质的调整是互相关联的，因此需要反复调整才能获得最佳声音。活动四喇叭的技术状况检查与维护答：(1）经常保持喇叭外表清洁，各接线要牢靠.（2）经常检查、紧固喇叭和支架的固定螺钉，保证其搭铁可靠。（3）喇叭的固定方法对其发音影响较大。为了使喇叭的声音正常，喇叭不能做刚性安装，因而固定在缓冲支架上,即在喇叭与固定支架之间要装有片状弹簧或橡皮垫.（4)经常检查发电机输出电压。电压过高会烧坏喇叭触点，电压过低(低于喇叭的额定电压）喇叭将发出异常声音.(5）洗车时,不能用水直接冲洗喇叭筒,以免水进入喇叭筒而使喇叭不响。(6)在检修喇叭时，应注意各金属垫和绝缘垫的位置,不可装错.(7)喇叭连续发音不得超过10s，以免损坏喇叭。活动六：常见故障及其排除、喇叭的更换答：1. 有时不响.按喇叭开关,如果喇叭有时响，有时不响,多是喇叭开关内部的触点接触不好，2。声音沙哑。多是由于插头接触不良，特别是转向盘周围的各个触点,由于使用频繁，容易使触点出现磨损.3。完全不响。首先检查熔丝看是否熔断,然后拔下喇叭插头,用万用表测量在按喇叭开关时此处是否有电。如果没有电,应检查喇叭线束和喇叭继电器；如果有电,则是喇叭本身的问题,此时也可以试着调节喇叭上的调节螺母看是否能发声，如果还是不响，则需要更换喇叭。喇叭的更换（以实训场地科鲁兹为例)步骤:1。拆下前保险杠蒙皮开口下盖2。拆下前保险杠蒙皮上螺栓3。拆下前保险杠蒙皮上固定件4.拆卸两侧的前轮罩衬板螺栓5.小心将前保险杠蒙皮 （1） 向外拉出,从而将固定凸舌从前保险杠蒙皮导板上松开注意:如有必要，使用塑料修整工具。拆卸蒙皮时要小心。如果用力过大，会扯坏蒙皮6.断开所有电气连接器。7。在助手的帮助下,拆下前保险杠蒙皮8。按需要转移或更换零件9。拆卸喇叭螺母10.拆卸喇叭安装则以相反的流程步骤。知识拓展：汽车喇叭厂商排行榜1电装/DENSO2乐孚/LEFU3魅颂/MENZOE4博世/BOSCH5海拉/HELLA三、 集合，对各小组考核进行点评，指出其存在问题，表扬优秀的学生，对表现差的学生进行鼓励，督促课后巩固学习。 打扫卫生，做考勤,填写教学日志，下课！一、站队、交手机、行上课礼、识记课堂纪律.二、提问，查找相关资料，总结.三、讨论、解答下列问题：1、明确本门课程的学习任务、学习方法。2、答问喇叭系统的组成、功能及电路连接特点.3、了解喇叭蓄电池功能? 4、自学喇叭的结构、分类5、喇叭的工作原理？四 掌握如下知识1、学习喇叭检测过程。2、分析影响蓄电池容量的因素？3、怎样进行喇叭音量与音质的调整？4、喇叭的技术状况检查与维护?5、喇叭的识别?6、怎样辩认及排除喇叭的故障?7、喇叭的更换？课后小结及作业1、 叙述喇叭的结构及工作原理？2、 常见故障及其排除、喇叭的更换？
