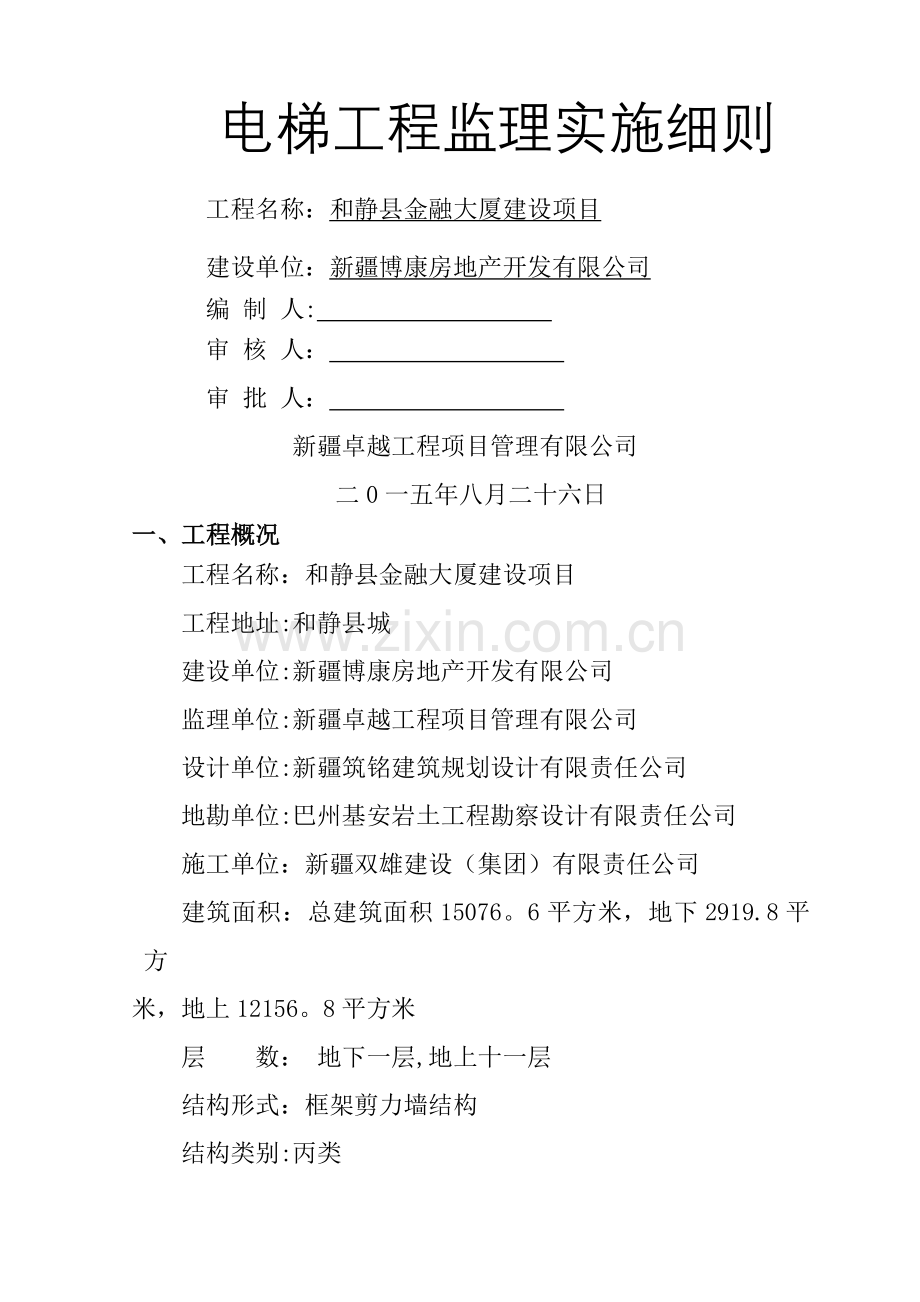

电梯工程监理实施细则工程名称：和静县金融大厦建设项目 建设单位：新疆博康房地产开发有限公司编 制 人: 审 核 人： 审 批 人： 新疆卓越工程项目管理有限公司二0一五年八月二十六日一、工程概况工程名称：和静县金融大厦建设项目工程地址:和静县城建设单位:新疆博康房地产开发有限公司监理单位:新疆卓越工程项目管理有限公司设计单位:新疆筑铭建筑规划设计有限责任公司地勘单位:巴州基安岩土工程勘察设计有限责任公司施工单位：新疆双雄建设（集团）有限责任公司建筑面积：总建筑面积15076。6平方米，地下2919.8平方米，地上12156。8平方米层 数： 地下一层,地上十一层结构形式：框架剪力墙结构结构类别:丙类建筑高度：46.95米抗震设防烈度:7度使用年限：50年建筑类别：二类耐火等级：地上二级，地下一级防水等级：屋面II级,地下室一级质量要求：合格计划开竣工日期：2015年 月 日至2015年 月 日，总工期 天二、编制依据1、建设单位与施工单位签订的协议、合同及有关文件2、建设单位与监理单位签订的协议、合同及有关文件3、电梯制造商提供的电梯安装技术要求及相关图纸4、电梯制造与安装安全规范GB758820035、电梯安装验收规范GB1006020116、电梯工程施工质量验收规范GB5031020027、电梯试验方法GB/T10059-2009三、监理工作流程参与设计交底审核施工组织设计审查电梯安装单位的资质审核工程物质检验批验收隐蔽工程验收分项工程验收参加系统联合试运转分部工程验收参与质量监督部门验收监督施工单位整改组织竣工预验收参加竣工验收监理资料归档、总结四、质量控制目标1、电梯的电气、机械装置组装和安装质量均符合要求，确保安全可靠;2、电梯的各安全装置动作灵活、正确,满足电梯安全运行要求；3、电梯的平层、层门开启,楼层召唤，楼层指示等均准确无误，声光信号清晰、正确；4、电梯的运行试验、超载试验均符合质量要求。五、质量预控措施（1）建设工程所用的电梯必须是具有国家质量监督检验总局颁发生产许可证的厂家生产的，有合格证的产品。进口电梯必须通过国家商检局检验。安装单位进场施工前需向工程所在地质量技术监督局告知，并取得质量技术监督部门许可后方可进场施工。（2)严格对安装企业进行资质审查1）安装企业必须持有国家质量监督检验总局颁发的电梯安装许可证，安装企业还应持有电梯安装营业执照，严格按规定的营业范围承揽工程；2）安装企业必须有健全的质量保证体系和质量责任制,并对安装质量负责；3）电梯安装队伍必须实行专业化。安装人员都要经过严格的培训，取得国家质量技术监督部门颁发的特种人员作业证书才能上岗，并注意其证书的有效期；4）电梯设备开箱检查其规格、型号、外形、外观应与图纸相符,完好无变形、无损坏；零部件规格符合图纸要求，数量齐全;各传动、转动部分活动灵活、功能可靠；5）检查施工单位井道脚手架搭设方案，脚手架搭设必须符合国家有关规定,检查脚手架搭设单位必须持有工程所在地政府建设行政主管部门颁发的资质证书及施工人员操作证。组织脚手架搭设单位，电梯安装单位共同对脚手架进行验收，并取得脚手架搭设后的检验合格证书6）检查安装单位起重部门由政府有关主管部门颁发的资质证书及施工人员的操作证，审核起重方案及监督其实施情况7）井道内电焊、气割施工时必须有动火申请的齐全手续,并有专人旁站，施工完成后检查现场清除隐患六、质量控制要点（1)以基准垂线为准，复核电梯机房、井道尺寸.电梯安装一般设十条基准线(轿厢导轨基准线4条，对重导轨基准线4条,厅门地坎基准线2条).每次作业前，均应复查一次基准线，确认无位移，与其他物体不接触后，方可作业.基准线尺寸必须符合图纸要求，各线偏差不应大于0.3mm.电梯井道的宽度、深度（进深）、垂直度应符合施工要求。（2）检查曳引装置的组装；1)涡轮减速器的油位及油质符合要求; 2)各部位轴承油位及油质符合要求；3）油标齐全,油量充足；4）凡机房内通井道的孔要防止漏油、漏水，在孔的四周筑高50mm以上宽度适当的台阶；5）钢丝绳与机房楼板孔洞每边的间隙均应为2040mm;6）限速器绳索至导轨的距离(两个方向）的偏差均应不超过5mm；7） 绳索在电梯正常运行时不应触及夹绳钳.（3）检查导轨的安装1） 每根导轨至少有两个导轨支架，其间距应不大于2.5m或按图要求设置；2)导轨支架的水平度误差不应超过5mm；3）导轨支架与墙面间允许增加等于导轨宽度的方形金属垫板以调节高度,垫板厚度超过10mm时应与导轨架焊接，焊接导轨架时应双面焊牢；4）导轨应用压板固定在导轨架上，不应用焊接或螺栓连接;5）电梯撞顶与蹲底时，各导靴均不应越出导轨。（4）检查轿厢、层门组装1）轿厢底盘平面的水平度应不超过3/1000；2）当距轿底面1.1m以下使用玻璃轿壁时，必须在轿底面0.91.1m的高度安装扶手,且扶手必须独立地固定,不得与玻璃有关;3)当对重架有反绳轮，反绳轮应设置防护装置和挡绳装置4）当轿顶外侧边缘至井壁水平方向的自由距离大于0.3m时，轿顶应设防护栏及警示性标识；5）层门地坎至轿厢地坎之间的水平距离偏差为0+3mm，且最大距离严禁超过35mm；6)层门强迫关门装置必须能正常动作；7）层门锁钩必须动作灵活,在证实锁紧的电气安全装置动作之前，锁紧元件的最小啮合长度为7mm；8）门刀与层门地坎、门锁滚轮与轿厢地坎间隙不应小于5mm；9）层门地坎水平度不得大于2/1000，地坎应高出装修地面25mm；10）层门指示灯盒、召唤盒和消防开关盒应安装正确，其面板与墙面贴实，横竖端正；11）门扇与门扇、门扇与门套、门扇与门楣、门扇与门口处轿壁、门扇下端与地坎的间隙，乘客电梯不应大于6mm，载货电梯不应大于8mm。 （5）检查电气装置安装 1）电线槽内敷设导线的总面积（包括绝缘层）不应超过槽内净面积的60%，电线管内敷设导线总面积（包括绝缘层）不应超过管内净面积的40； 2)导线要有标号，两端要注明接线编号； 3）机房控制柜(屏）安装位置应符合正面距门、窗不小于600mm，维修侧距墙不小于600mm，距机械设备不小于500mm； 4)电源总开关应装在机房内入口处，距地面高1。31.5m墙上；5）检查控制屏上元器件安装及标志,检查各种熔断器、接触器、继电器使其符合电梯工作要求,检查造型和工作状态； 6）机组、控制柜、井道、轿厢、厅门等应接地或接零，超过50m应重复接地，接地电阻4;7）轿顶和底坑或轿底需设电源插座和检视用灯，还应有220V交流电源插座供检修测试用；8）主开关不应切断下列供电线路:轿厢照明和通风;轿顶电源插座；机房和滑轮间照明；机房内电源插座；电梯井道照明;报警装置；底坑电源插座；9)封闭井道内应设置照明,井道除最高与最低0.5m以内各装一灯外，中间灯间距不超过7m；10)电缆安装应满足以下要求：随行电缆两端应可靠固定;轿厢压缩缓冲器后，电缆不得与底坑地面和轿厢底边框接触；随行电缆不应有打结和波浪扭曲现象； 11）检查整机系统安全设施。表1中有一项次不合格则视为“整机性能试验与检测”不合格整机性能试验与检测表检查项目技术要求1供电系统断相、错相保护装置控制屏上要安装错相、断相保护器2超速保护装置慢速下行检测限速器安全钳3撞底缓冲装置缓冲器功能可靠4超越上下极限工作位置时的保护设施切断控制电路,切断主电源5厅门与轿门联锁装置检查联锁装置的可靠性6井道底坑有通道时的保护措施对重装置应有防止超速或有绳断下落装置7停电或故障时，轿厢慢速移动的措施检查装置和其功能8安全窗及电气限位开关安全窗在轿内不能打开，在轿顶可以打开，安全窗开启时应切断控制回路（6)对试运转的监测电梯安装完成后应进行静载试验和运行试验，具体方法及技术要求见表2电梯试运转监测表试验项目试验方法技术要求1静载试验将轿厢位于底层，陆续平稳地加入载荷，乘客、医用电梯和额定荷载不大于2000Kg的载货电梯,以额定载重量的200加载，其余各种电梯以额定载重量的150%加载，历时10min试验中各承重构件应无损坏，曳引绳在槽内应无滑移,制动器应可靠的刹紧2运行试验轿厢内应分别以空载,额定载重的50,额定载重的100%，在通电持速率40%的情况下，往复升降各自历时1。5h电梯启动、运行和停止时，轿厢内应无剧烈的振动和冲击，制动器的动作可靠,运行时制动闸瓦不应与制动轮摩擦，制动器线圈温升不应超过60，减速器油箱的温升不应超过60，且两者温度不应高于85（7)电梯井及电梯外观检查1）机房是否清洁、整齐，线槽是否完整、美观;2)抱闸板手是否放在机房内合适的地方；3）井道是否清洁,无杂物；4)轿厢顶是否清洁,无杂物;5）各井道线槽盒盖，各保护板是否齐全盖好；6）轿厢顶各槽盒是否齐全完好，护栏螺丝是否装好；7）坑底是否清洁卫生，无污水杂物；8）对重保护网是否安装；9）厅门、门套、轿门碰撞、划伤、磨损检查；10)轿内门头、轿壁轿内操纵盘、外呼按钮及面板碰撞、划伤、磨损检查；11）轿内、轿外楼层显示器面板碰撞、划伤、磨损检查;12）外呼、内选楼层显示等，显示（亮度)情况检查；13）轿内照明或星光顶显示有否划伤、磨损；14）轿内紧急照明检查；15）轿内对讲（机房对讲）或电话检查；16）机房曳引机机座,工字梁油漆检查;17）导轨支架及附件，轿顶、厅门、轿门的油漆情况检查；18）厅门、轿门、地坎槽及轿内卫生情况检查。七、电梯施工质量通病1、机械安装通病(1）常规要求方面通病紧固螺栓规格，防松措施不符合要求;润滑油杯、油嘴不全，油的标号及油位不当；除锈防腐不符合规范要求,漏刷、不均匀，污染周围环境；机房钢丝绳孔洞每边间隙不符合要求（2040mm），围台高度不足50mm；乱凿楼板，随意切断结构钢筋;机房内吊钩没有进行防腐处理，没有标明限吊重量;盘车装置没有固定放在适当的位置；盘车装置油漆颜色不符合规范要求（盘车装置转盘应漆黄色，松闸手柄应漆红色）.（2)曳引机承重梁安装通病 梁的端部埋设深度未超过墙厚中心20mm，且小于75mm;气焊割损钢梁，严重降低承载能力，垫铁与钢梁型号不适合。（3）曳引装置通病限速绳轮、钢带轮不垂直度超过0.5mm；曳引轮、导向轮对铅垂线的偏差在空载或满载工况下均大于2mm;曳引轮位置偏差：前后方向超2mm，左右方向超1mm；机座挡板、压板焊死，减速垫位置不当、松动、遗漏或被水泥抹死；制动轮与轴瓦间隙超过0。7mm,锁紧螺母松动或遗失；气焊割钢丝绳，绳头浇注合金温度不适，绳头浇注不按规范操作，灌注不实，钢丝绳松股，张力不均；限速器固定不牢，绳索与导轨间距偏差超过5mm；绳索张紧装置底面距底坑底面高度不符合要求，甲类电梯75050mm，乙类电梯55050mm，丙类电梯40050mm;补偿长度不适当（必须改掉)，固定不牢；对重块与对重架不固定；缓冲器锈蚀，固定不牢，轿厢对重装置的撞板与缓冲器的顶高的间距，液压缓冲器超（150400mm），弹簧缓冲器超（200350mm），撞板中心与缓冲器中心大于20MM，油号、油位不符合要求。（4）导轨组装通病支架间距超2.5m，位置不当；导轨支架水平度大于1。5,膨胀螺栓规格与设计不符，固定不牢,支架固定埋深小于120mm; 支架固定焊接不牢或未双面焊；垫片过多，高度超过10mm厚时未与导轨架焊牢；组装式角铁支架装反，结合处未点焊；导轨不垂直度每米超过0.6mm,相互偏差在整个导轨上超过1mm；导轨接头处台阶超过0。05mm，局部间隙超过0。5mm。（5）轿厢层门组装通病层门地坎未高出地面25mm，轿厢地坎与层门地坎间距的偏差超过3mm；轿壁、层门门套、框架、轿门门套不垂直度超过1/1000；中分门扇对口不平超过1mm，门缝宽度超2mm；门扇间、门扇与门套、门扇与地坎间隙客梯超出16mm，货梯超出18mm；开门刀与各层层门坎、各层层门开门装置滚轮与轿厢地坎间隙超出510mm或不符合图纸要求。2、电气安装通病（1)常规要求通病多股导线没有压接接线端子或搪锡,紧固螺丝无防松,防锈蚀措施；电器外部接线不符合要求.（2)接地保护通病地线来源不可靠,无标志;地线串联、线槽、线管设备金属外壳未连成一体，轿厢、层门无接地;接地保护遗漏或导线截面不够；PE线未用黄绿双色线。（3)配管、配线通病预埋件固定不牢靠，管线不到位，不垂直度、不水平度大于规范规定，软管固定间距大于1m;导线外露,与设备箱盒连接未用专用接头，硬塑料管不阻燃；垂直敷设导线过长，无固定措施；轿顶电线敷设未使用金属线槽、电线管;线管内导线有接头，总截面积超过允许规定；导线编号不全,不清晰，备用线不够；随行电缆长度不适，扭曲,绑扎不牢,移动弯曲半径小于规定值。（4）电气设备的通病 控制屏、柜,配电箱安装位置不当；电源与负荷进出线接反,无专用照明开关，机房配电箱缺少检修插座或插座接线错误；进机房电源为三相四线（TNC）时保护零线从中性排(N)引出；落地控制柜、屏安装没有底座,控制柜底座不封闭；控制柜、屏、箱内二次回路端头没有编号；电源进线相色或编号与原控制柜不统一；控制柜固定方法不符合规范规定（未采用螺栓连接，而用电焊焊死）。（5）线槽敷设通病线槽90转角未采用双45转角；线槽始终端未可靠接地；线槽配管接地跨接方式不统一、不规范；线槽连接螺栓方向不符合规范（螺栓连接应从内向外穿，螺母在外侧）；线槽固定用点焊焊接在支架上,线槽支架固定在防振机座上,线槽固定间距大于规范规定，线槽用木枕固定在砖墙或用膨胀螺栓固定在空心砖上；井道垂直敷设线槽安装不垂直，不整齐。 3、安全保护装置安装通病（1）保护开关安装调整不当，误动作现象时有发生,限位、极限开关功能不可靠；（2)机械与电气联锁,联锁装置动作不可靠；（3)极限钢丝绳导向轮固定不牢，钢丝绳有卡阻现象，闸轮复绕重叠或圈数少于两圈;（4）轿顶、地坑无检视照明及插座不符合要求；（5）电梯载重量超过额定重量10%时,超载保护开关动作失灵,且操纵盘上灯不亮，蜂鸣器不响;（6）轿厢与井道固定部件的安全距离小于20mm，轿厢与对重装置等相对运动部件的间距小于50mm；（7）底坑积水，底坑没有爬梯，底坑急停按钮安装位置不妥；（8)螺口灯座相线接在螺壳上，不安全.4、试运转通病(1）机房、轿厢、底坑脏乱,设备污染；(2）电机温升高（最高温度超过85）;(3）平层不符合要求,灯光信号显示不全；（4)整机功能不全，程序紊乱，调试不佳；（5）轿厢振动，轿内噪音超过55dB,门噪音超过65dB，舒适度差。5、技术资料通病(1）资料欠缺，签字不全，日期不符，质量评定不真实(2)无隐蔽验收、自检、互检、专业检（3）无电梯空载、满载、超载试运行记录 八、调试监理要点1、检查施工全过程记录后，再做好调试准备工作,并确认已具备调试条件后，施工单位由具有调试资格的技术人员进行调试;2、施工单位提供调试后电梯运行情况记录及调试合格报告；3、监理以抽检的形式，对调试报告中的部分项目实行抽检，以证实调试报告的正确程度.九、电梯安装工程的验收1、施工单位自行调试合格后,监理单位对调试报告中的项抽验合格后，由施工单位请电梯生产厂家质量技术部门人员到施工现场对所安装的电梯进行检查验收，并出具相应的验收报告，存在不足之处,监理单位要督促施工单位整改，直至满足厂检要求2、电梯在厂检合格的基础上，再申请工程所在质量技术监督部门对电梯进行验收，验收合格后方可投入使用.
