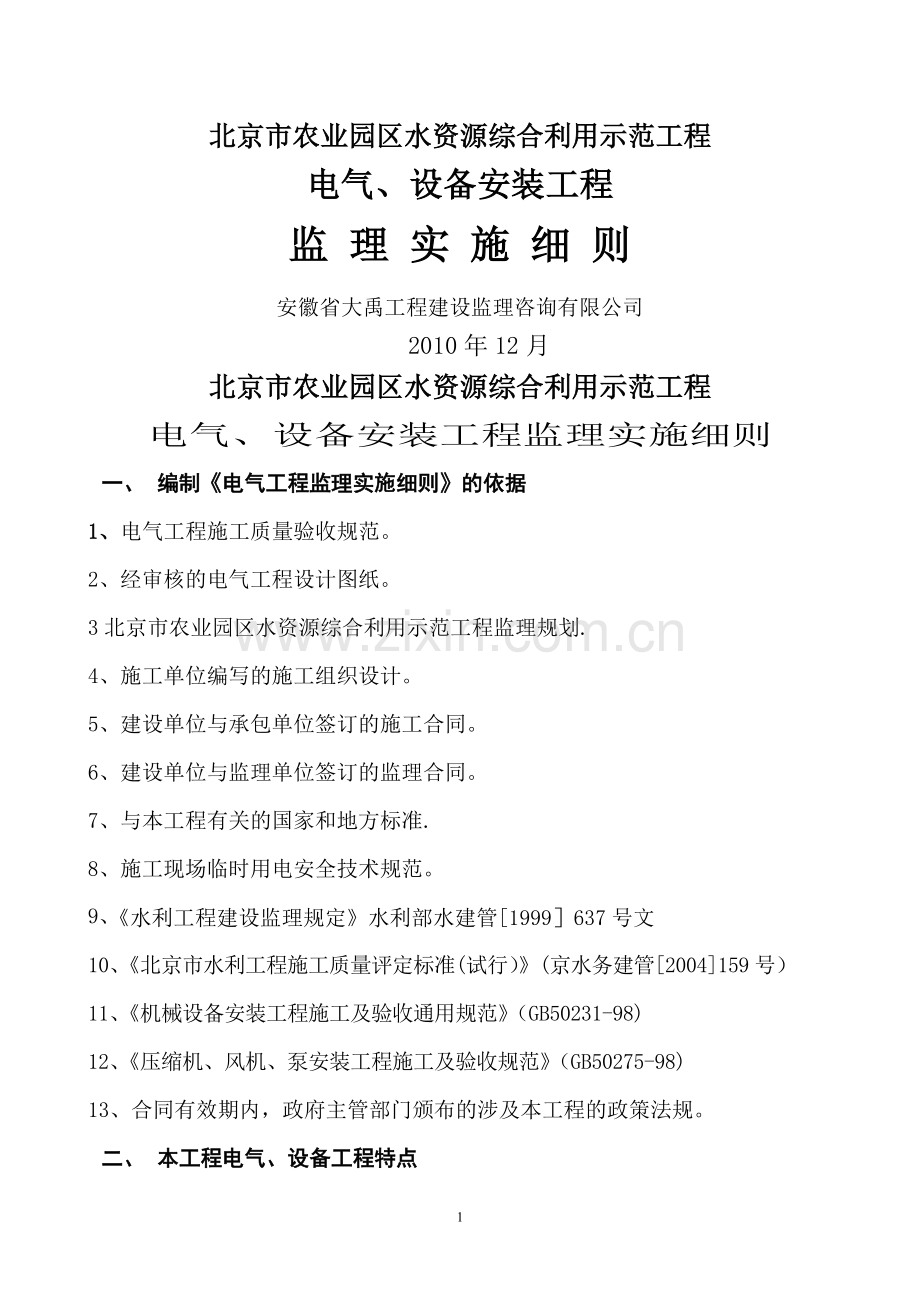

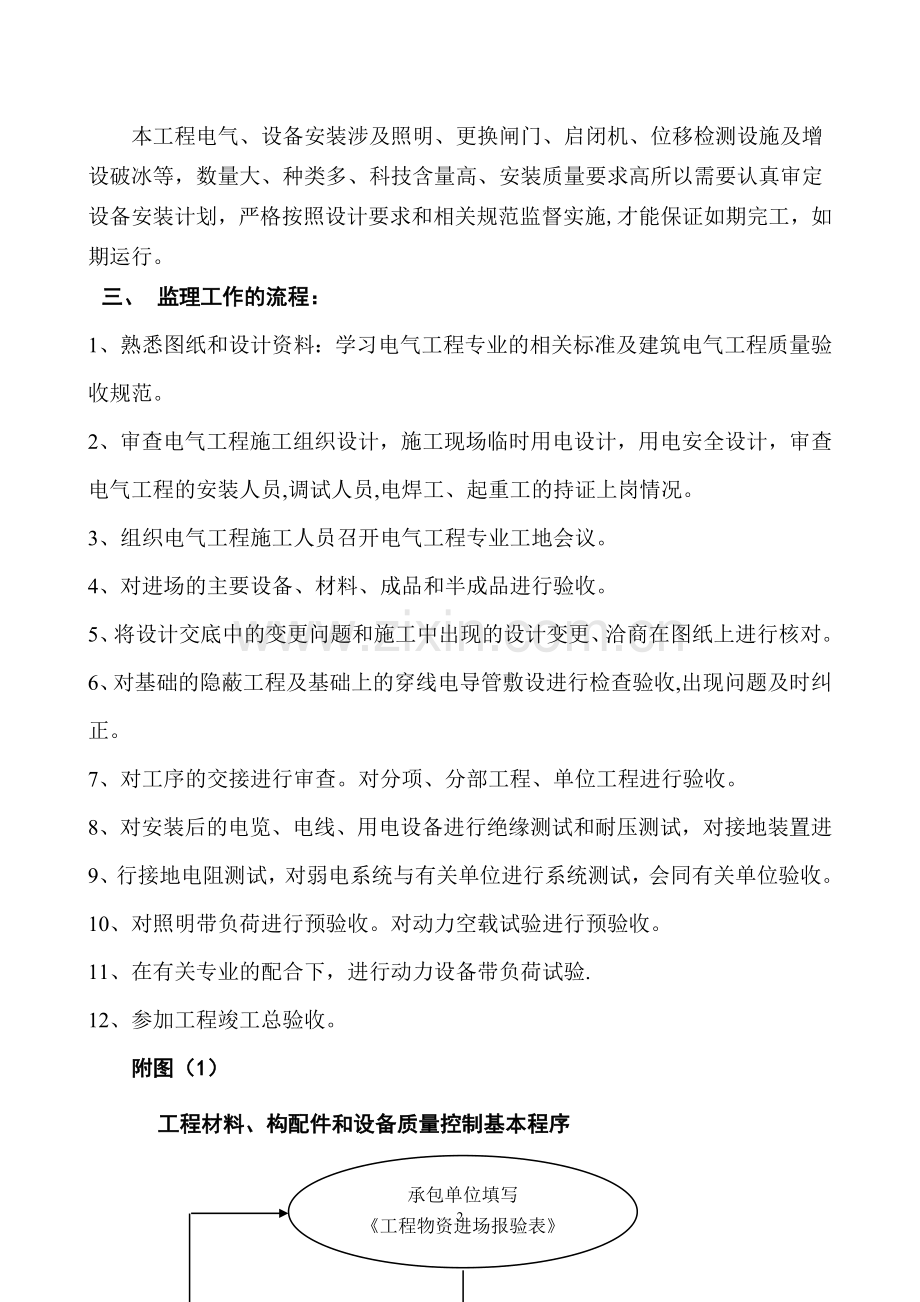

北京市农业园区水资源综合利用示范工程电气、设备安装工程监 理 实 施 细 则安徽省大禹工程建设监理咨询有限公司2010年12月北京市农业园区水资源综合利用示范工程电气、设备安装工程监理实施细则一、 编制电气工程监理实施细则的依据1、电气工程施工质量验收规范。2、经审核的电气工程设计图纸。3北京市农业园区水资源综合利用示范工程监理规划.4、施工单位编写的施工组织设计。5、建设单位与承包单位签订的施工合同。6、建设单位与监理单位签订的监理合同。7、与本工程有关的国家和地方标准.8、施工现场临时用电安全技术规范。9、水利工程建设监理规定水利部水建管1999637号文10、北京市水利工程施工质量评定标准(试行）(京水务建管2004159号）11、机械设备安装工程施工及验收通用规范（GB50231-98)12、压缩机、风机、泵安装工程施工及验收规范（GB50275-98)13、合同有效期内，政府主管部门颁布的涉及本工程的政策法规。二、 本工程电气、设备工程特点本工程电气、设备安装涉及照明、更换闸门、启闭机、位移检测设施及增设破冰等，数量大、种类多、科技含量高、安装质量要求高所以需要认真审定设备安装计划，严格按照设计要求和相关规范监督实施,才能保证如期完工，如期运行。三、 监理工作的流程：1、熟悉图纸和设计资料：学习电气工程专业的相关标准及建筑电气工程质量验收规范。2、审查电气工程施工组织设计，施工现场临时用电设计，用电安全设计，审查电气工程的安装人员,调试人员,电焊工、起重工的持证上岗情况。3、组织电气工程施工人员召开电气工程专业工地会议。4、对进场的主要设备、材料、成品和半成品进行验收。5、将设计交底中的变更问题和施工中出现的设计变更、洽商在图纸上进行核对。6、对基础的隐蔽工程及基础上的穿线电导管敷设进行检查验收,出现问题及时纠正。7、对工序的交接进行审查。对分项、分部工程、单位工程进行验收。8、对安装后的电览、电线、用电设备进行绝缘测试和耐压测试，对接地装置进9、行接地电阻测试，对弱电系统与有关单位进行系统测试，会同有关单位验收。10、对照明带负荷进行预验收。对动力空载试验进行预验收。11、在有关专业的配合下，进行动力设备带负荷试验.12、参加工程竣工总验收。附图（1）工程材料、构配件和设备质量控制基本程序承包单位填写工程物资进场报验表监理工程师审核承包单位使用 承包单 位另选方法：1、审核证明资料；2、到厂家考查；3、进场材料检验；4、进行签证。 不合格合 格附图（2）分包单位资质审查基本程序选择分包单位承包单位填写分包单位资质报审表监理工程师审查分包位资质报审表承包单位与分包单位签定分包合同分包单位进场施工 不同意 同 意附图(3）分项、分部工程签认的基本程序承包单位达到分项工程报验条件进行自检承包单位填写分项/分部工程施工报验表监理工程师审查监理工程师签认分项工程承包单位继续施工达到分部工程验收条件进行自检承包单位填写分项/分部工程施工报验表监理工程师审查总监签认分部工程承包单位纠正承包单位纠正 合格不合格不合格附图(4）单位工程验收基本程序承包单位自检合格填报单位工程预检验收报验监理程师核查质量控制资料承包单位进行整改项目监理部签发监理通知监理单位进行竣工预验收监理单位向建设单位提交工程质量评估报告参加由建设单位组织的竣工验收在单位工程验收记录上签字总监签认有缺陷(接下页)四、监理工作的控制要点及目标值（一）、监理工作的控制要点1、 工程物资控制要点（电气）1）对电气工程材料要审查合格证、生产许可证、安全认证标志和材料质量技术证明书。2)对设备和构配件要审查合格证、随带技术文件、生产许可证、安全认证标志。3）对有异议的或重要的材料、设备、构配件进行复试，不合格材料不能用于工程。4）对工程中使用的电线、电缆生产销售厂商提供的北京市的检测报告中设有单丝直经的，加测单丝直经，并计算导体截面积。2、 工程材料、构配件和设备质量控制基本程序，见附图(1）。3、 对施工单位编制的电气施工组织设计进行审查，要求工序组织合理，平面布置合理，工艺较先进.4、 分包单位资质审查基本程序，见附图（2）。5、 对隐蔽性工程进行验收，不合格的工程，不得进行下道工序。6、 分项、分部工程签认的基本程序，见附图（3）。7、 单位工程验收基本程序，见附图（4)。8、 对重要部位进行测试,要达到规范要求.(二）监理工作控制的目标值 按照图纸和技术文件的要求，严格执行监理规范，保证每一个分项、分部工程合格，使单位工程达到合格，以保证整个工程达到合格标准。1、 基础做到0.00时，测定综合接地电阻不大于1。单项接地电阻不大于4。2、 锌管和壁厚不大于2 mm的钢导管不得套管熔连接。3、 关、插座、接线盒,绝缘电阻测定不小于5M。4、 封闭插接式母线每段组对接续前,绝缘电阻测试合格,绝缘电阻值大于20M，才能安装组对。5、 柜、屏、台、箱、盘之间线路的线间绝缘阻值、对地绝缘电阻值、馈电路绝缘电阻值都必须大于0.5M二次回路必须大于1M。6、 屏、台、箱、盘二次回路交流工频耐压试验，当绝缘电阻值大于10M时,用2500V兆欧表摇1min，应无闪络击穿现象.7、 箱（盘）内，带有漏电保护的回路，漏电保护装置动作电流不大于30mA动作时间不大于0.1s。应急照明在正常电源断电后，测试电源的转换时间为：疏散照明15s;备用照明15s；安全照明15s。（三）设备安装监理要点1、设备进场 （1）应按装箱清单核对设备的型号、规格及附件数量.（2）设备的外形应规则、平直，圆弧形表面应平整无明显偏差，结构应完成，焊缝应饱满，无缺损和孔洞。（3）金属设备的构件表面应做除锈和防腐处理，外表面的色调应一致,且无明显的划伤、锈斑、伤痕、气泡和剥落现象。（4)非金属设备的构件材质应符合使用场所的环境要求，表面保护涂层应完整.（5)设备运抵现场应进行开箱检查,必须有装箱清单、设备说明书、产品质量合格证书和产品性能检测报告等随机文件，进口设备还应具备商检合格的证明文件.（6）设备的进出口应封闭良好，随机的零部件应齐全无缺损.对于水泵，应确保不应有缺件、损坏和锈蚀等情况,管口保护物和堵盖应完好。盘车应灵活，无阻滞、卡住现象，无异常声音.2、设备安装（1)在设备安装前30天，施工单位应提交现场安装施工计划，其内容应包括:安装准备、安装方案、人员安排、施工设施安排、安装进度表、设备安装精度指标、安装质量保证体系、安全保障条例、设备安装期间可能产生的异常情况及解决预案等。（2)在设备安装前，施工单位应邀请建设单位对基础进行验收，验收合格后方可进行设备的安装工作.（3)所有合同设备都应严格按照图纸和安装说明和来安装.（4）设备的安装工作应严格按照相关规范、标准来进行.(5)设备的定位应包括对设备及其附件的水平度、垂直度、平面度、直线度、平行度、同轴度、及振动的检测调正。测量仪表必须经过定期计量鉴定合格，其精度必须满足设备的安装允许误差。（6）设备置于混凝土基础上时，在设备下面浇灌非收缩性水泥砂浆以作支撑。灌浆的方式使日后可以较容易地卸下设备.应将灌浆表面抹平，二次灌浆的厚度约为50mm100mm.3、设备试运行（1)建设单位的工程技术人员将参与设备调试、试运行和验收全过程所有阶段的工作,施工单位应负责对建设单位工程技术人员的指导和培训.调试分以下三个阶段:1）安装检查：由建设单位检查安装好的设备,以保证其符合技术规定的要求。2）试运行前测试：设备实际运转前所需的一切测试。3)总调试4、设备检查当施工单位认为所安装的设备处于良好的工况时，应书面通知建设单位，由建设单位执行安装检查,检查设备是否符合技术规定和正常操作的要求。施工单位应提供调试和试运行所必需的一切设备、材料、劳力、建议、说明书和其它设施.同时对建设单位的操作人员进行培训。5、试运转前测试在系统启动之前，每个设备安装完毕应进行调整并使其达到最佳的工作状态.检查所有系统组件的同心性、噪音、正确连接和满意的操作.检查安装、润滑和必须的调整设备。在启动之前，施工单位应通知建设单位证明系统组成已经按照安装规范正确安装准备运行。应对所有泵、鼓风机和电机的转动情况进行检查。所有性能应进行测试，并将所规定的工况和试验所得到的特性曲线进行比较。所有管道、阀门、压力容器等都应进行压力试验。所有的控制盘应按规定进行试验。应测试所有电机的绝缘电阻。应对所有的仪器进行校正试验。应对所有装置试验润滑系统.试验所有报警系统，超负荷和安全设备。应对每个基本控制系统进行试验以保证所有的连锁和操作程序能符合技术规定和起到保护主要设备的作用。应对就地控制系统进行试验以保证它们能安全控制。应进行能表明装置可以完成规定功能的所必需的其它试验。在试运转试验完成之前不能进行最终运行测试.在启动测试完成前不可进行最终运行测试.6、调试调试计划应包括的内容：在施工单位管理人员及建设单位的监督下进行正常工作条件下的最终程序调整和操作试验,以验证所有设备性能及效率满足规范要求，所有设备运行协调无误，所有控制操作满足设备安装要求.最终运转试验应为最终接收试验的一个组成部分。最终调试必须在建设单位批准最终调试计划之后进行。如试验证明设备机械性能满足要求，建设单位在3日之前通知施工单位在正常条件下对设备进行试验。施工单位应该做到：与建设单位和为同一目的的工作的其它供货商就设备试验和交付有关事宜进行各方面的合作。对装置的运转和安全负完全责任。确保所有的装置在投入运行前处于安全和正常的工作状态。所有装置和设备的调试均应按照合同中所规定的有关要求及建设单位批准的调试计划和制造厂商的要求进行。合同中的每一装置只有在完全安装好,并通过调试证明，已满足技术文件的要求后建设单位才能接收.为建设单位提供所有性能试验数据和结果。在试运转和总调试中所需的备件和润滑剂，应由施工单位提供。施工单位应为设备运行的PLC提供软件.如果需要，施工单位必需提供试运行所需的其它特殊软件。施工单位应向建设单位提交一份在交付和试运行中拟采用的计量措施一览表，并征得建设单位的同意。它应包括计量方法、建议采用的仪器及其精确等级。总调试的任何费用有施工单位支付。在出水达标后，整个系统需满负荷载连续稳定运行72个小时方可进行系统验收。五、 监理工作的方法和措施（一） 监理工作方法1、 三无产品，不准使用，对有异议或重要的大批材料，做好见证取样复试。2、 严格工序交接测试，并做好签字.3、 对工地巡视和平行检测相结合，发现问题及时纠正，对重要的问题发出监理通知。4、 对关键工序的重要部位进行旁站监理。（二） 监理工作措施1、 根据电气、设备安装工程验收规范，在材料、设备、构配件的进场和各工序中的操作实行主控项目否决。2、 审查和落实质量管理体系，从组织机构的人员上保证工程质量，做到以预控为主。3、 以检查、测试、试验为手段,控制关键工序和关键部位，认真实施旁站监理.4、 对复杂和技术难度大,或者利用新技术、新材料的工程,要求承包单位编写工艺流程和操作规程或技术指导书。5、 查验和收集施工现场的原始纪录，以点带面控制整个工程质量。6、 加强预验，以及处理工程中出现的问题，配合其它专业，为全面竣工做好前期工作. 安徽省大禹工程建设监理咨询有限公司2011年9月10
