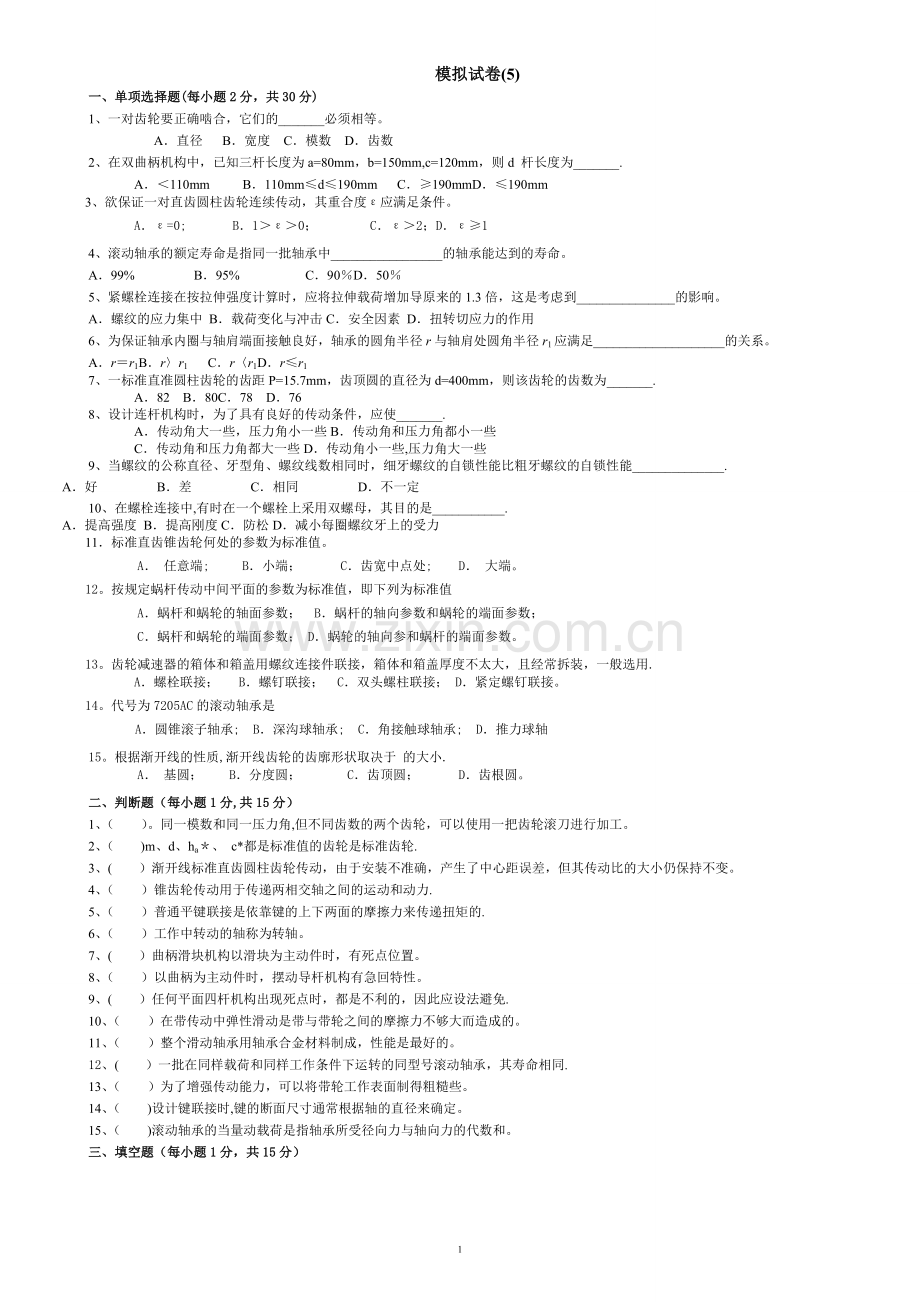

模拟试卷(5)
一、单项选择题(每小题2分，共30分)
1、一对齿轮要正确啮合，它们的_______必须相等。
A．直径 B．宽度 C．模数 D．齿数
2、在双曲柄机构中，已知三杆长度为a=80mm，b=150mm,c=120mm，则d 杆长度为_______.
A．＜110mm B．110mm≤d≤190mm C．≥190mmD．≤190mm
3、欲保证一对直齿圆柱齿轮连续传动，其重合度ε应满足条件。
A．ε=0; B．1＞ε＞0； C．ε＞2；D．ε≥1
4、滚动轴承的额定寿命是指同一批轴承中_________________的轴承能达到的寿命。
A．99% B．95% C．90％D．50％
5、紧螺栓连接在按拉伸强度计算时，应将拉伸载荷增加导原来的1.3倍，这是考虑到_______________的影响。
A．螺纹的应力集中 B．载荷变化与冲击C．安全因素 D．扭转切应力的作用
6、为保证轴承内圈与轴肩端面接触良好，轴承的圆角半径r与轴肩处圆角半径r1应满足____________________的关系。
A．r＝r1B．r〉r1 C．r〈r1D．r≤r1
7、一标准直准圆柱齿轮的齿距P=15.7mm，齿顶圆的直径为d=400mm，则该齿轮的齿数为_______.
A．82 B．80C．78 D．76
8、设计连杆机构时，为了具有良好的传动条件，应使_______.
A．传动角大一些，压力角小一些B．传动角和压力角都小一些
C．传动角和压力角都大一些D．传动角小一些,压力角大一些
9、当螺纹的公称直径、牙型角、螺纹线数相同时，细牙螺纹的自锁性能比粗牙螺纹的自锁性能______________.
A．好 B．差 C．相同 D．不一定
10、在螺栓连接中,有时在一个螺栓上采用双螺母，其目的是___________.
A．提高强度 B．提高刚度C．防松D．减小每圈螺纹牙上的受力
11．标准直齿锥齿轮何处的参数为标准值。
A． 任意端; B．小端； C．齿宽中点处; D． 大端。
12。按规定蜗杆传动中间平面的参数为标准值，即下列为标准值
A．蜗杆和蜗轮的轴面参数； B．蜗杆的轴向参数和蜗轮的端面参数；
C．蜗杆和蜗轮的端面参数； D．蜗轮的轴向参和蜗杆的端面参数。
13。齿轮减速器的箱体和箱盖用螺纹连接件联接，箱体和箱盖厚度不太大，且经常拆装，一般选用.
A．螺栓联接； B．螺钉联接； C．双头螺柱联接； D．紧定螺钉联接。
14。代号为7205AC的滚动轴承是
A．圆锥滚子轴承; B．深沟球轴承; C．角接触球轴承; D．推力球轴
15。根据渐开线的性质,渐开线齿轮的齿廓形状取决于 的大小.
A． 基圆； B．分度圆； C．齿顶圆； D．齿根圆。
二、判断题（每小题1分,共15分）
1、（ ）。同一模数和同一压力角,但不同齿数的两个齿轮，可以使用一把齿轮滚刀进行加工。
2、（ )m、d、ha＊、 c*都是标准值的齿轮是标准齿轮.
3、( ）渐开线标准直齿圆柱齿轮传动，由于安装不准确，产生了中心距误差，但其传动比的大小仍保持不变。
4、（ ）锥齿轮传动用于传递两相交轴之间的运动和动力.
5、（ ）普通平键联接是依靠键的上下两面的摩擦力来传递扭矩的.
6、（ ）工作中转动的轴称为转轴。
7、( ）曲柄滑块机构以滑块为主动件时，有死点位置。
8、（ ）以曲柄为主动件时，摆动导杆机构有急回特性。
9、( ）任何平面四杆机构出现死点时，都是不利的，因此应设法避免.
10、（ ）在带传动中弹性滑动是带与带轮之间的摩擦力不够大而造成的。
11、（ ）整个滑动轴承用轴承合金材料制成，性能是最好的。
12、( ）一批在同样载荷和同样工作条件下运转的同型号滚动轴承，其寿命相同.
13、（ ）为了增强传动能力，可以将带轮工作表面制得粗糙些。
14、（ )设计键联接时,键的断面尺寸通常根据轴的直径来确定。
15、（ )滚动轴承的当量动载荷是指轴承所受径向力与轴向力的代数和。
三、填空题（每小题1分，共15分）

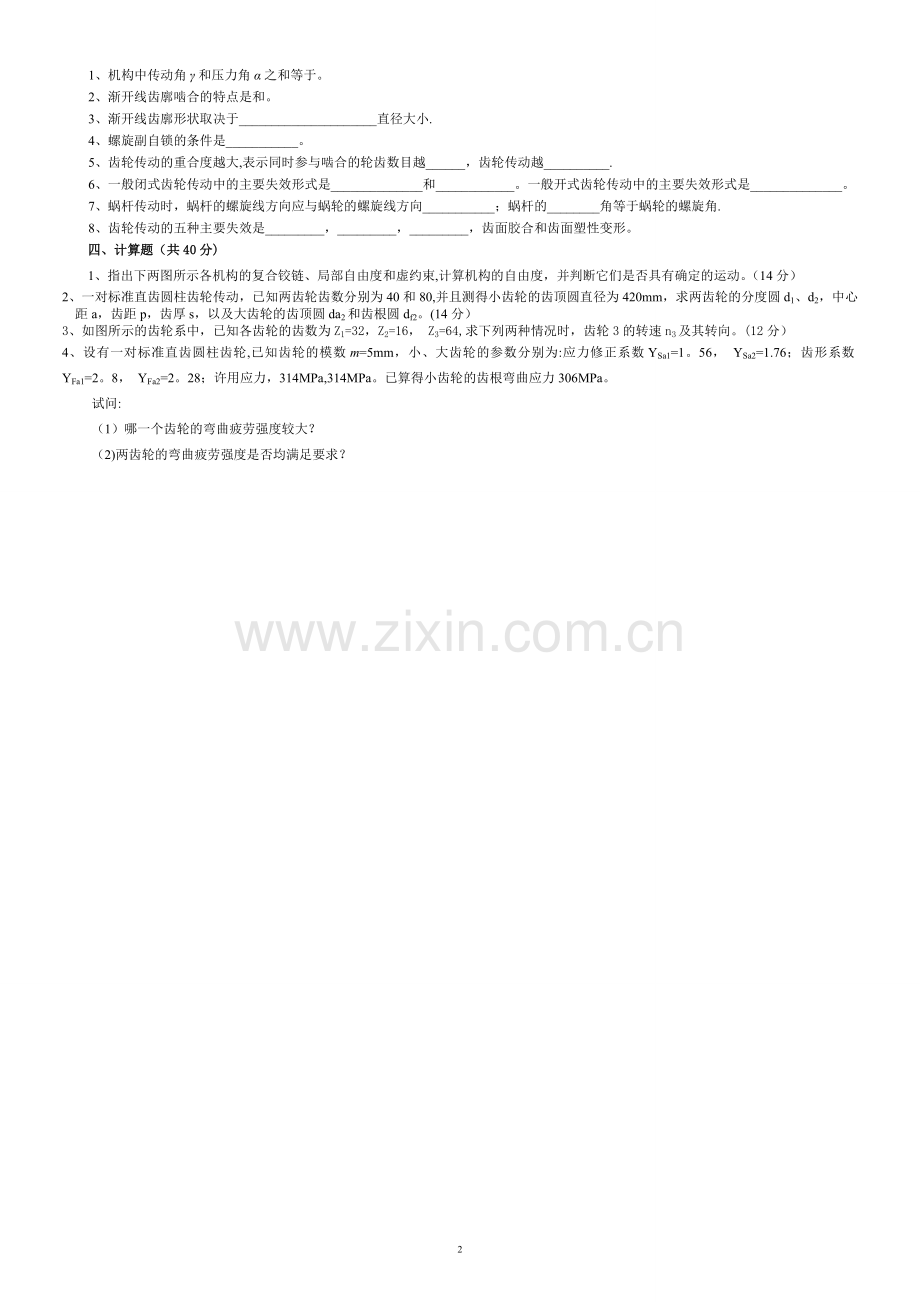

1、机构中传动角γ和压力角α之和等于。
2、渐开线齿廓啮合的特点是和。
3、渐开线齿廓形状取决于_____________________直径大小.
4、螺旋副自锁的条件是___________。
5、齿轮传动的重合度越大,表示同时参与啮合的轮齿数目越______，齿轮传动越__________.
6、一般闭式齿轮传动中的主要失效形式是______________和____________。一般开式齿轮传动中的主要失效形式是______________。
7、蜗杆传动时，蜗杆的螺旋线方向应与蜗轮的螺旋线方向___________；蜗杆的________角等于蜗轮的螺旋角.
8、齿轮传动的五种主要失效是_________，_________，_________，齿面胶合和齿面塑性变形。
四、计算题（共40分)
1、指出下两图所示各机构的复合铰链、局部自由度和虚约束,计算机构的自由度，并判断它们是否具有确定的运动。（14分）
2、一对标准直齿圆柱齿轮传动，已知两齿轮齿数分别为40和80,并且测得小齿轮的齿顶圆直径为420mm，求两齿轮的分度圆d1、d2，中心距a，齿距p，齿厚s，以及大齿轮的齿顶圆da2和齿根圆df2。(14分）
3、如图所示的齿轮系中，已知各齿轮的齿数为Z1=32，Z2=16， Z3=64,求下列两种情况时，齿轮3的转速n3及其转向。(12分）
4、设有一对标准直齿圆柱齿轮,已知齿轮的模数m=5mm，小、大齿轮的参数分别为:应力修正系数YSa1=1。56， YSa2=1.76；齿形系数YFa1=2。8， YFa2=2。28；许用应力，314MPa,314MPa。已算得小齿轮的齿根弯曲应力306MPa。
试问:
（1）哪一个齿轮的弯曲疲劳强度较大？
（2)两齿轮的弯曲疲劳强度是否均满足要求？
