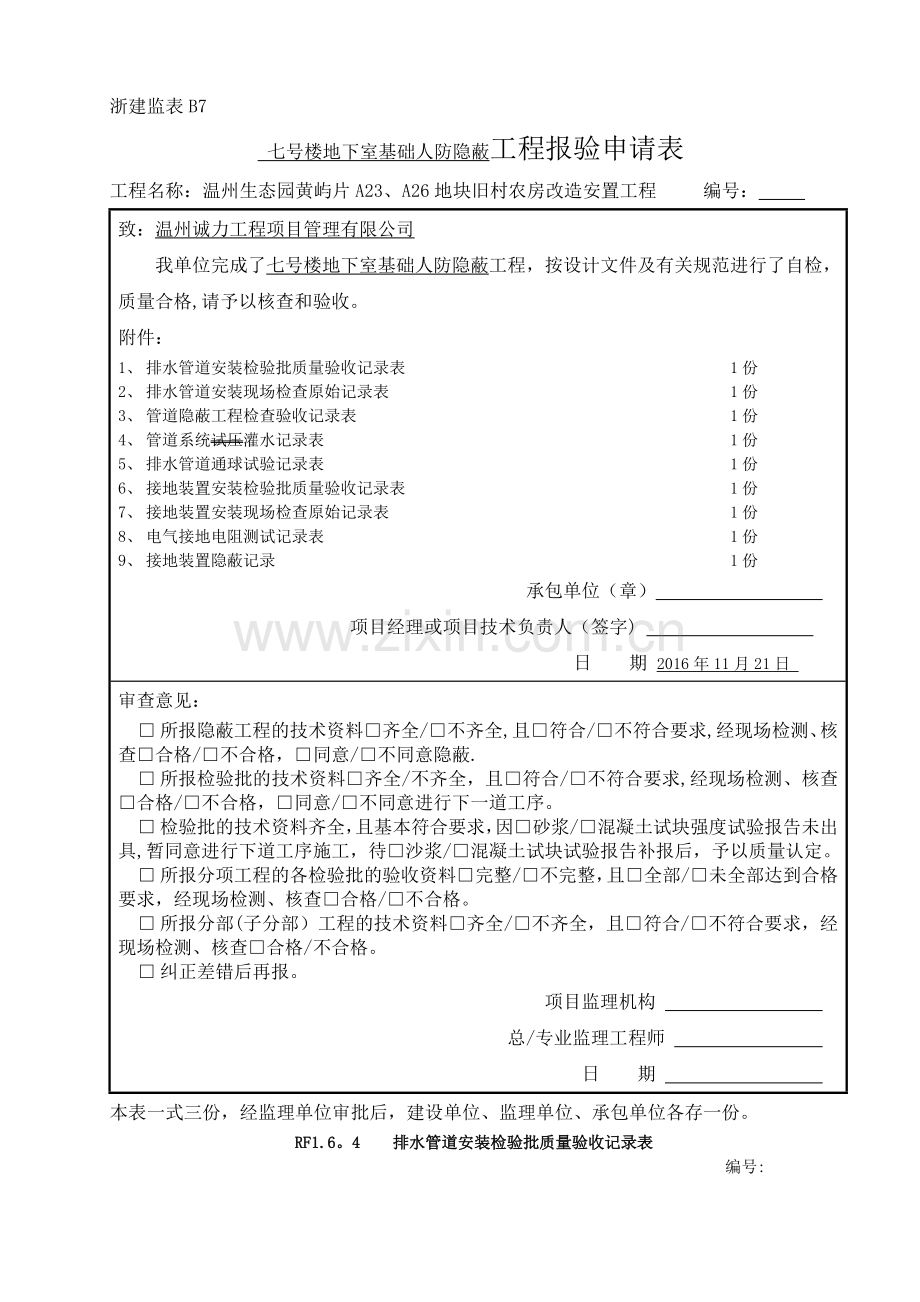

浙建监表B7 七号楼地下室基础人防隐蔽工程报验申请表工程名称：温州生态园黄屿片A23、A26地块旧村农房改造安置工程 编号： 致：温州诚力工程项目管理有限公司我单位完成了七号楼地下室基础人防隐蔽工程，按设计文件及有关规范进行了自检，质量合格,请予以核查和验收。附件：1、 排水管道安装检验批质量验收记录表 1份2、 排水管道安装现场检查原始记录表 1份3、 管道隐蔽工程检查验收记录表 1份4、 管道系统试压灌水记录表 1份5、 排水管道通球试验记录表 1份6、 接地装置安装检验批质量验收记录表 1份7、 接地装置安装现场检查原始记录表 1份8、 电气接地电阻测试记录表 1份9、 接地装置隐蔽记录 1份承包单位（章） 项目经理或项目技术负责人（签字) 日 期 2016年11月21日 审查意见： 所报隐蔽工程的技术资料齐全/不齐全,且符合/不符合要求,经现场检测、核查合格/不合格，同意/不同意隐蔽. 所报检验批的技术资料齐全/不齐全，且符合/不符合要求,经现场检测、核查合格/不合格，同意/不同意进行下一道工序。 检验批的技术资料齐全，且基本符合要求，因砂浆/混凝土试块强度试验报告未出具,暂同意进行下道工序施工，待沙浆/混凝土试块试验报告补报后，予以质量认定。 所报分项工程的各检验批的验收资料完整/不完整，且全部/未全部达到合格要求，经现场检测、核查合格/不合格。 所报分部(子分部）工程的技术资料齐全/不齐全，且符合/不符合要求，经现场检测、核查合格/不合格。 纠正差错后再报。项目监理机构 总/专业监理工程师 日 期 本表一式三份，经监理单位审批后，建设单位、监理单位、承包单位各存一份。RF1.6。4 排水管道安装检验批质量验收记录表编号: 单位工程名称温州生态园黄屿片A23、A26地块旧村农房改造安置工程分项工程名称排水管道安装分部工程名称给水排水工程施工单位浙江新邦建设股份有限公司项目负责人胡永松检验批容量9米分包单位/分包单位项目 负责人/检验批部位七号楼地下室基础验收依据人防验评标准(RFJ01-2015)主控项目验收项目设计要求及规范规定最小/实际抽样数量检查记录检查结果1第10。5.2条排水管四周应用混凝土包裹，厚度应符合设计要求和规定2第10。5。3条生活污水铸铁管道的坡度应符合设计或规定3第10。5.4条生活污水塑料管道的坡度应符合设计要求或规定4第10。5.5条排水塑料管按设计要求及位置装设伸缩节5第10。5。6条排水主立管及水平干管管道均做通球试验1/1共1处,通球合格6第10。5.7条隐蔽或埋地的排水管道在隐蔽前作灌水试验1/1共1处，灌水合格一般项目1第10。5。8条设置生活污水管道的检查口等，当设计无要求时应符合规定2第10.5。9条排水管道的检查口应设在检查井内。坡向检查口设定应符合规范3第10.5.10条吊钩或卡箍应固定在承重结构上。支墩采取固定措施4第10。5.11条排水塑料管道支、吊架间距应符合规定5第10.5。12条室内排水管道安装的允许偏差应符合规定1/1共1处，全部检查，合格1处施工单位 检査结果专业工长： 项目专业质量检查员： 2016年11月21日 监理单位 验收结论专业监理工程师： 年 月 日 RF1.6.4 排水管道安装现场检查原始记录表共 1 页 第 1 页单位（子单位）工程名称温州生态园黄屿片A23、A26地块旧村农房改造安置工程检验批名称排水管道安装检验批质量验收记录检验批编号编号验收项目验收部位验收情况记录备注第10。5。2条排水管四周应用混凝土包裹，厚度应符合设计要求和规定第10.5.3条生活污水铸铁管道的坡度应符合设计或规定第10。5。4条生活污水塑料管道的坡度应符合设计要求或规定第10.5。5条排水塑料管按设计要求及位置装设伸缩节第10.5.6条排水主立管及水平干管管道均做通球试验七号楼基础直径50毫米小皮球,从地漏内放入,出水口排出第10。5.7条隐蔽或埋地的排水管道在隐蔽前作灌水试验七号楼基础封堵好管道末端，灌水60分钟，液面无下降第10。5.8条设置生活污水管道的检查口等，当设计无要求时应符合规定第10。5.9条排水管道的检查口应设在检查井内。坡向检查口设定应符合规范第10.5.10条吊钩或卡箍应固定在承重结构上。支墩采取固定措施第10。5。11条排水塑料管道支、吊架间距应符合规定第10。5。12条室内排水管道安装的允许偏差应符合规定七号楼基础埋于混凝土内,坡向集水坑。监理校核： 检查： 记录： 验收日期：2016年11月21日RF1。10.2 管道隐蔽工程检查验收记录表制表日期：2016年11月21日工程名称：温州生态园黄屿片A23、A26地块旧村农房改造安置工程，施工单位：浙江新邦建设股份有限公司,建设单位：温州生态园管委会分项工程名称：排水管道安装 隐蔽部位： 七号楼基础 设计图号： 水施 -05A 管道材质： 镀锌钢管 规格: DN80 隐蔽段的划分及数量： 9米 操作班（组)长： 周会兴隐蔽检查情况位置标记符合要求标高、坡度、坡向符合要求基座、支架管材、阀件材质、接口、接头材质符合要求防腐措施保温方式管洞处理试压、灌水试验结果灌水试验合格安全距离冲洗吹扫清洗说明或草图监理工程师核查意见：核查人:专业技术负责人:质检员：施工员:填表人:注：本表适用于给水排水、通风空调等管道工程。隐蔽检查情况填写说明：1、 位置标记：给水、排水管平行铺设，水平最小净距500mm；交叉铺设、垂直铺设净距150mm。通常给水管在上；若在下面，必须加套管，套管长度不小于排水管直径的3倍.2、 标高、坡度、坡向:埋深；0。00X 或0.0X3、 管材、阀件材质、接口、接头材质： 法兰:给排水管宜用橡胶垫; 承插口 ：麻丝填充，水泥或石棉水泥捻口,不得用水泥沙浆抹口.4、 防腐措施:实际做法5、 保温方式：实际做法6、 管洞处理：穿变形缝、防护、密闭墙做法7、 试压、灌水试验结果：无压管做灌水试验，有压管做水压试验RF1。10.5 管道系统试压灌水记录表制表日期:2016年11月21日工程名称：温州生态园黄屿片A23、A26地块旧村农房改造安置工程，施工单位：浙江新邦建设股份有限公司,建设单位:温州生态园管委会分项工程名称： 排水管道安装 试压（灌水）系统： 七号楼基础人防排水 监理单位：温州诚力工程项目管理有限公司试压灌水部位： 人防去排水 设计图号：水施 -05A管道材质：镀锌钢管 规格： DN80 数量: 9米 通水时间： 年 月 日 时起至 月 日 时止通水情况情况说明及问题处理：封堵排水管末端，灌水至地漏口,观察60分钟无渗漏，试验合格。班(组）长：主要操作人：试压依据试压类别工作压力试验压力稳压时间（水位观察时间）允许压降实际压降（水位降落(mm)灌水高度符合要求外观检查无渗漏监理工程师 核查意见核查人：项目经理： 专业技术负责人： 专业工长：注：给水系统试压1、工作压力不大于0。6Mpa时,试验压力不小于 0。6Mpa;2、水压试验时，在10min内压力降不大于0。05Mpa,3、然后将试验压力降至工作压力,不漏为合格.RF1.10。6 排水管道通球试验记录表制表日期：2016年11月21日工程名称：温州生态园黄屿片A23、A26地块旧村农房改造安置工程，施工单位:浙江新邦建设股份有限公司，建设单位：温州生态园管委会分项工程名称： 排水管道安装 采用设备名称： 排水管 监理单位：温州诚力工程项目管理有限公司通水时间： 年 月 日 时起至 月 日 时止系统部位管径（mm)皮球直径(mm）通球时间通球结果操作人检验人备注地下干管编 号及长度（m）立管编号 及长度（m)起端末端七号楼地下室排水管DN80DN805011。26合格排水管通球试验： 通球合格管道材质及接口形式通球方法与记事班组长：监理工程师核查意见:核查人：项目经理： 专业技术负责人: 专业工长：注：排水管通球试验:皮球直径约为排水管直径的2/3，从起端投入,从集水池中捞出为合格。RF1.8。7 接地装置安装检验批质量验收记录表 编号： 单位工程名称温州生态园黄屿片A23、A26地块旧村农房改造安置工程分项工程名称接地装置安装分部工程名称建筑电气安装工程施工单位浙江新邦建设股份有限公司项目负责人胡永松检验批容量10处分包单位分包单位项目 负责人检验批部位七号楼基础验收依据人防验评标准（RFJ01-2015）主控项目验收项目设计要求及规范规定最小/实际抽样数量检查记录检查结果1第12.8。1条工程内将导电部分做等电位连接2第12.8。2条接地装置的设置应符合规定10/10共10处,全部检查，合格10处3第12.8.3条接地装置应设测试点。接地电阻值应符合设计要求0.54第12。8.4条接地干线埋地深度不应小于1m，采取均压措施或覆盖10/10共10处，全部检查,合格10处5第12.8.5条接地模板顶面埋深合格，接地模块间距足够10/10共10处，全部检查，合格10处一般项目1第12.8.6条接地极垂直埋入，间距足够.搭接焊搭接长度应符合规定10/10共10处，全部检查，合格10处2第12.8。7条接地装置的材料最小允许规格、尺寸应符合规定10/10共10处，全部检查，合格10处3第12.8.8条接地模块集中引线,焊成环路，引出线不少于2处10/10共10处，全部检查,合格10处施工单位 检査结果专业工长： 项目专业质量检查员: 2016年11月21日 监理单位 验收结论专业监理工程师： 年 月 日 RF1。8.7 接地装置安装现场检查原始记录表共 1 页 第 1 页单位(子单位)工程名称温州生态园黄屿片A23、A26地块旧村农房改造安置工程检验批名称接地装置安装检验批质量验收记录检验批编号编号验收项目验收部位验收情况记录备注第12。8。1条工程内将导电部分做等电位连接第12.8。2条接地装置的设置应符合规定七号楼基础利用桩基础钢筋第12。8。3条接地装置应设测试点.接地电阻值应符合设计要求七号楼基础0.5第12。8。4条接地干线埋地深度不应小于1m，采取均压措施或覆盖七号楼基础利用桩基础钢筋第12。8.5条接地模板顶面埋深合格，接地模块间距足够七号楼基础利用桩基础钢筋第12.8.6条接地极垂直埋入，间距足够.搭接焊搭接长度应符合规定七号楼基础利用桩基础钢筋第12。8.7条接地装置的材料最小允许规格、尺寸应符合规定七号楼基础利用地梁钢筋第12.8.8条接地模块集中引线，焊成环路，引出线不少于2处七号楼基础10处，焊接成闭合回路监理校核： 检查： 记录： 验收日期：2016年11月21日 RF1。10。8 电气接地电阻测试记录表1、 工程名称：温州生态园黄屿片A23、A26地块旧村农房改造安置工程2、 施工单位:浙江新邦建设股份有限公司 3、 仪表型号： 接地电阻测试仪 4、 引下形式： 桩基础 5、 测试时间：2016年11月21日接地类型保护接地重复接地接零测试布置简图(注明测试点位置）组别实测数据实测值计算值实测值计算值实测值计算值10。5七号楼地下室基础，标记1的为接地点20.530。540。550。560。570。580.590。5100.5设计要求: 1 测试结论：合格参加人员签字监理工程师施工员质检员测试（二人）2016年11月21日RF1。10。3 接地装置隐蔽工程检查验收记录表分项工程名称: 接地装置安装 2016年11月21日单位工程名称温州生态园黄屿片A23、A26地块旧村农房改造安置工程建设单位温州生态园建设开发有限公司部位及图号七号楼地下室底板,电施11施工单位浙江新邦建设股份有限公司内容及草图1、 严格按照施工图纸设计及规范施工。2、 基础地梁内两根钢筋环行焊接，并与桩内两根主钢筋（所有引下线部位）焊接成电气通路。3、 引下线利用柱内对角两根大于16钢筋，此钢筋采用 10圆钢与地梁内两根钢筋做L形焊接，焊接长度大于120mm。4、 按图纸要求地梁钢筋十字交叉搭接或梁与桩内钢筋搭接均采用 10圆钢单面焊接，焊接长度大于120mm ，焊接无咬肉、夹渣、飞溅等焊接缺陷。5、 扁钢与扁钢搭接为扁钢宽度的2倍，不少于三面施焊；圆钢与圆钢搭接为圆钢直径的6倍，双面施焊；圆钢与扁钢搭接为圆钢直径的6倍，双面施焊。6、 经测试,接地电阻值小于1。监理工程师核查意见核查人：年 月 日专业施工技术负责人： 质量检查员： 班（组）长： 施工员：注:本表适用于照明管线、通信管线、接地等工程。检查验收内容:1、 穿墙管、套管预埋方式、位置、数量；2、 暗埋电缆规格、型号、埋设方式(套管、铠装电缆）3、 电缆接地情况（保护、工作、重复接地、保护接零)浙建监表B7 七号楼地下室顶板人防隐蔽工程报验申请表工程名称：温州生态园黄屿片A23、A26地块旧村农房改造安置工程 编号： 致：温州诚力工程项目管理有限公司我单位完成了七号楼地下室顶板人防隐蔽工程，按设计文件及有关规范进行了自检,质量合格，请予以核查和验收.附件：1、 导管及线槽敷设工程检验批质量验收记录表 1份2、 导管及线槽敷设现场检查原始记录表 1份3、 电气导管隐蔽工程检查验收记录表 1份4、 人防风管隐蔽工程检查验收记录表 1份承包单位(章） 项目经理或项目技术负责人(签字） 日 期 2016年12月10日 审查意见： 所报隐蔽工程的技术资料齐全/不齐全，且符合/不符合要求，经现场检测、核查合格/不合格,同意/不同意隐蔽. 所报检验批的技术资料齐全/不齐全，且符合/不符合要求，经现场检测、核查合格/不合格,同意/不同意进行下一道工序。 检验批的技术资料齐全，且基本符合要求，因砂浆/混凝土试块强度试验报告未出具,暂同意进行下道工序施工,待沙浆/混凝土试块试验报告补报后，予以质量认定。 所报分项工程的各检验批的验收资料完整/不完整，且全部/未全部达到合格要求,经现场检测、核查合格/不合格。 所报分部（子分部)工程的技术资料齐全/不齐全，且符合/不符合要求，经现场检测、核查合格/不合格。 纠正差错后再报.项目监理机构 总/专业监理工程师 日 期 本表一式三份,经监理单位审批后，建设单位、监理单位、承包单位各存一份。RF1。8。2 导管及线槽敷设工程检验批质量验收记录表 编号： 单位工程名称温州生态园黄屿片A23、A26地块旧村农房改造安置工程分项工程名称导管及线槽敷设工程分部工程名称建筑电气安装工程施工单位浙江新邦建设股份有限公司项目负责人胡永松检验批容量1200分包单位分包单位项目 负责人检验批部位七号楼地下室顶板验收依据人防验评标准(RFJ012015）主控项目验收项目设计要求及规范规定最小/实际抽样数量检查记录检查结果1第12。3。1条金属导管和线槽必须接地或接零可靠，应符合规定60/60抽查60处,合格60处2第12。3。2条金属导管严禁对口熔焊连接;镀锌和薄壁的钢导管不得套管熔焊连接60/60抽查60处，合格60处3第12.3.3条防爆导管不采用倒扣连接;连接困难时，采用防爆活接头4第12。3.4条设置过线盒，盒内不得有接线头.过线盒穿线密封加盖板5第12。3。5条防爆波电缆井施工应符合规定一般项目1第12.3。6条电缆导管、电缆最小允许弯曲半径应符合规定40/40抽查40处,合格40处2第12.3。7条导管埋设深度与工程表面的距离、管卡间的最大距离应符合规定40/40抽查40处，合格40处3第12.3.8条线槽安装牢固，紧固件的螺母在线槽外侧4第12.3.9条防爆导管敷设应符合规定5第12。3。10条绝缘导管敷设应符合规定施工单位 检査结果专业工长： 项目专业质量检查员： 2016年12月10日 监理单位 验收结论专业监理工程师： 年 月 日 RF1.8。2 导管及线槽敷设现场检查原始记录表共 1 页 第 1 页单位(子单位)工程名称温州生态园黄屿片A23、A26地块旧村农房改造安置工程检验批名称导管敷设检验批质量验收记录检验批编号编号验收项目验收部位验收情况记录备注1211金属导管和线槽必须接地或接零可靠,应符合规定七号楼地下室顶板套管接头,扣压处辅以接地线跨接.1212金属导管严禁对口熔焊连接;镀锌和薄壁的钢导管不得套管熔焊连接七号楼地下室顶板全部采用专用套管接头1213电缆导管、电缆最小允许弯曲半径应符合规定七号楼地下室顶板所有导管弯曲半径大于10cm。1214导管埋设深度与工程表面的距离、管卡间的最大距离应符合规定七号楼地下室顶板暗配导管与构筑物表面距离大于3cm。监理校核： 检查： 记录： 验收日期：2016年12月10日RF1。10。3 电气导管隐蔽工程检查验收记录表分项工程名称：电气导管敷设 2016年12月10日单位工程名称温州生态园黄屿片A23、A26地块旧村农房改造安置工程建设单位温州生态园建设开发有限公司部位及图号七号楼地下室顶板,电施-07施工单位浙江新邦建设股份有限公司内容及草图说明:1、 根据图纸要求，七号楼及附楼地下室顶板配管采用SC钢管,线管敷设符合设计及规范要求。2、 金属管采用机械冷弯制作弯头，管子连接采用专用套管,连接牢固。3、 盒箱设置正确，固定可靠，管子插入盒箱时，用杯梳固定，盒壁扭紧不松动，且一孔一管。4、 配管弯曲处无折皱，弯曲半径大于管外径的10倍，弯曲度小于外径的0.1倍。管子进入箱盒顺直，留有余量，位置正确.5、 暗配的导管，埋设深度与建筑物、构筑物表面的距离大于30mm。6、 按图纸设计位置预留穿墙密闭套管,施工详见下图。7、 经自检，符合验收条件。监理工程师核查意见核查人：年 月 日专业施工技术负责人:质量检查员：班（组)长：施工员:注：本表适用于照明管线、通信管线、接地等工程。检查验收内容：1、 穿墙管、套管预埋方式、位置、数量；2、 暗埋电缆规格、型号、埋设方式（套管、铠装电缆)3、 电缆接地情况（保护、工作、重复接地、保护接零）RF1.10。3 人防风管隐蔽工程检查验收记录表分项工程名称：风管安装 2016年12月10日工程名称温州生态园黄屿片A23、A26地块旧村农房改造安置工程分部(子分部)工程名称人防工程项目经理胡永松施工单位展宇建设集团有限公司验 收 部 位1号楼地下室施工执行标准名称及编号GB50243-2002分项工程名称/检验批编号风管安装检 查 项 目检 查 情 况人防预埋管符合要求说明：1、预埋管安装之前先除锈，并在内外刷红丹油漆两道，与土建施工时一起浇注在混凝土墙内。2、预埋管直径与所连接的管子管径一致。3、管子与管子,管子与法兰,管子与密闭肋的连接均采用焊接4、简图如下。监理工程师核查意见核查人：年 月 日专业施工技术负责人： 质量检查员: 班（组）长： 施工员:
