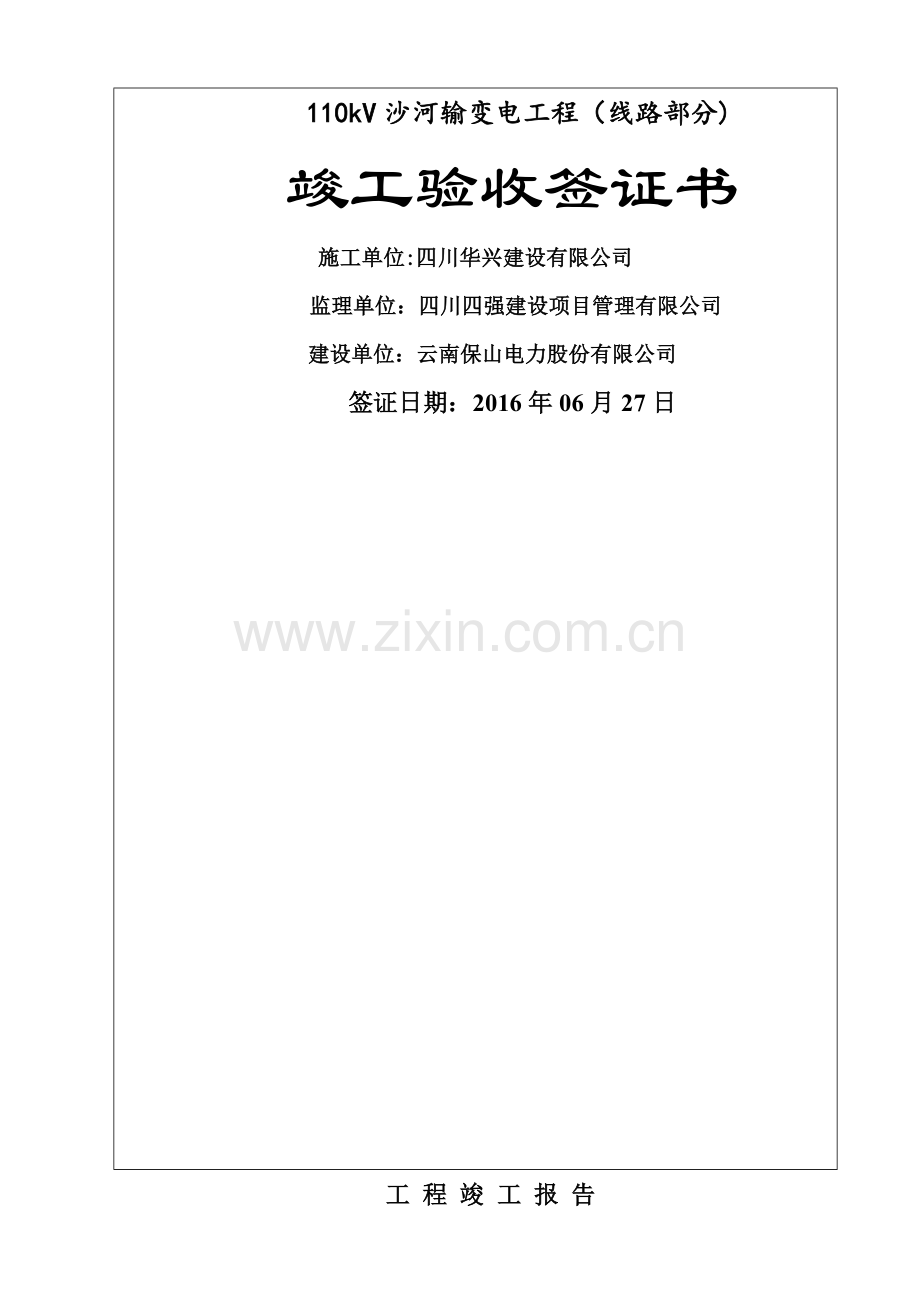

竣工验收签证书及竣工报告.doc

110kV沙河输变电工程（线路部分)
竣工验收签证书
施工单位:四川华兴建设有限公司
监理单位：四川四强建设项目管理有限公司
建设单位：云南保山电力股份有限公司
签证日期：2016年06月27日

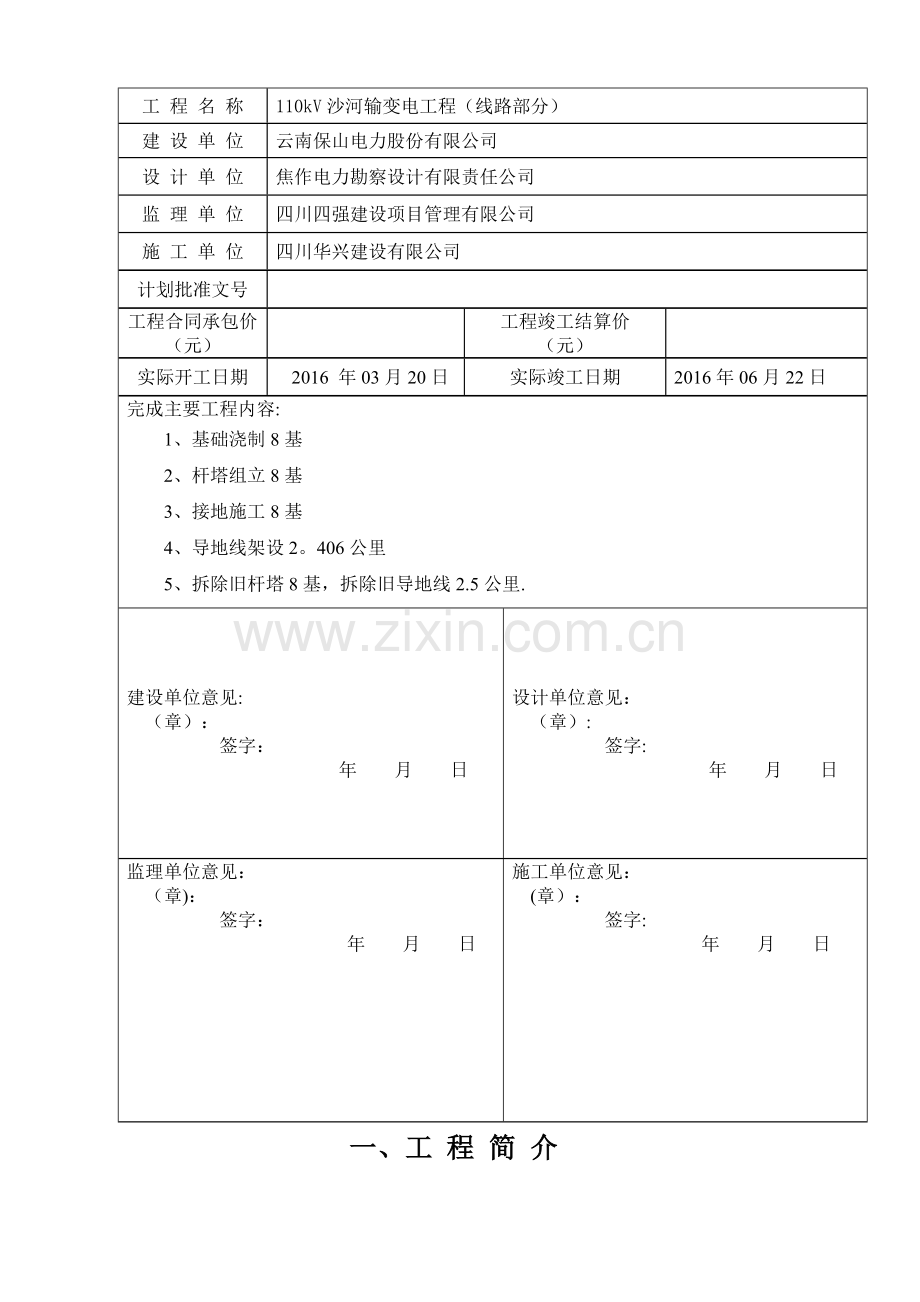

工 程 竣 工 报 告
工 程 名 称
110kV沙河输变电工程（线路部分）
建 设 单 位
云南保山电力股份有限公司
设 计 单 位
焦作电力勘察设计有限责任公司
监 理 单 位
四川四强建设项目管理有限公司
施 工 单 位
四川华兴建设有限公司
计划批准文号

工程合同承包价（元）

工程竣工结算价
（元）

实际开工日期
2016 年03月20日
实际竣工日期
2016年06月22日
完成主要工程内容:
1、基础浇制8基
2、杆塔组立8基
3、接地施工8基
4、导地线架设2。406公里
5、拆除旧杆塔8基，拆除旧导地线2.5公里.
建设单位意见:
（章）：
签字：
年 月 日
设计单位意见：
（章）:
签字:
年 月 日
监理单位意见：
（章)：
签字：
年 月 日
施工单位意见：
(章）：
签字:
年 月 日
一、工 程 简 介
本期线路工程从双回路G1号塔π接至110kV辛杏线路N23和N25号杆及G1至沙河变电站构架，施工杆塔共8基；施工线路总长度为:0.96 km ×2 +0。29 +0。196km。
（2）、导地线型号：导线采用JL/G1A-400/35钢芯铝绞线；地线为双地线架设采用OPGW-24B1—110光缆.
（3）、拆除原110kV辛杏线N23至N25段旧导地线及电杆3基，拆除钢铁厂T接110kV辛杏线段导地线及铁塔5基；共拆除8基杆塔和2.5km导地线.
（4）、铁塔基础采用现浇钢筋混凝土立柱式基础、终端钢管杆采用独立台阶式桩基础。
该线路于2016年03月20日顺利开工，截止2016年06月22日,累计完成基础浇制8基，铁塔组立8基,导地线架设2。406公里，附件安装8基。顺利完成了建设单位施工任务，圆满完成了各项预定的目标。
二、参 建 单 位
建设单位(章）
签字：
年 月 日
设计单位（章）
签字：
年 月 日
监理单位（章）
签字：
年 月 日
施工单位(章)
签字：
年 月 日
三、工 程 建 设 规 模
工 程 名 称
110kV沙河输变电工程（线路部分）
起 止 点
起于110kV沙河变构架，止于110kV辛杏线N23、N25杆
计划批准文号

设计批准文号

工程批准概算
（万元）

工程批准单位造价
(万元/公里）

工程调整概算
（万元)

工程调整单位造价
（万元/公里)

工程竣工决算
（万元）

工程实际单位造价
（万元/公里）

计划开工日期
2014年10月25日
计划竣工日期
2015年1月24日
实际开工日期
2016年3月20日
实际竣工日期
2016年6月22日
建
设
规
模
电压等级
(千伏)
110
主要基础型式
立柱式、桩基础
导线型号/规格
JL/G1A-400/35
主要塔型
110SZ401、110SZ402、110SD401、110SJ402、110GSD41、110JG402、110DG404
架空地线
复合光缆
型号/规格
OPGW—24B1—110
普通地线
型号/规格

线路亘长
（公里）
2。406
四、完成工程量及主要技术经济指标
实际完成主要工程量
土 石 方 量
1526.3
混凝土量
355。984 m3
一 般 基 础
7基
灌注桩基础
1基
岩 石 基 础
0基
插入式基础
0基
塔 脚 防 腐
8基
大跨越
0 处
杆塔基础总计
8基
接地工程
8基
架 线 长 度
2.406km
砌石工程
0m3
拆迁物、建筑物
0m2
塔位防护
0
大跨越技术经济指标
批准概算
(万元)
0
竣工决算（万元）
0
塔 型
0
呼称高（m）
0
杆塔钢材(t）
0
耗钢钢材（t）
0
杆塔混凝土
(m3）
0
基础混凝土（m3）
0
一般线路技术经济指标
杆塔
（基/公里）
8/2.406
玻璃或瓷缘子
1818片
接地钢材
（km)
1.466
复合绝缘子
0
杆塔钢材
（t）
单 回
20.956
基础钢材
（t）
单 回
3。841
双 回
123。39
双 回
15。364
混凝土
（m3）
单 回
62.72
水 泥
（t)
单 回
20
双 回
293。264
双 回
93。6
五、单位工程质量评定
未完工程量：
遗留问题：
工程验收质量评定
单位工程
优良品率（％）
分部工程
分部分项工程
优良品率（%）
质量评定级别

基础工程
100
优
铁塔工程
100
优
接地工程
100
优
架线工程
100
优
备 注

六、工程验收评定意见
工程验收评定意见：

建设单位（章）
负责人:
年 月 日
设计单位（章）
负责人：
年 月 日
监理单位（章）
负责人:
年 月 日
施工单位(章）
负责人：
年 月 日
七、输电线路设备移交清册
工 程 名 称
110kV沙河输变电工程（线路部分）
线路亘长（km）
2.406
移交设备、材料名称及数量
现浇混凝土基础
普通基础
7 基
灌注桩基础
1 基
插入式基础
0 基
杆 塔
单回路终端塔
0基
双回路终端钢管杆
1基
单回路耐张塔
2基
双回路耐张塔
3基
单回路直线塔
0基
双回路直线塔
2基
单回路耐张换位塔
0基
双回路直线转角塔
0基
导 线
导线规格型号
JL/G1A-400/35
每相根数
1
导线长度（km)
2.406
避雷线
避雷线规格型号

ADSS光缆型号
OPGW-24B1-110*2根
避雷线长（km）
2.406
线 路 造 价（元）：
建设单位（公章）：
负责人:
年 月 日
设计单位(公章)：
负责人：
年 月 日
监理单位（公章）:
总监理工程师：
年 月 日
施工单位(公章）：
负责人：
年 月 日
附件一：设计桩号与移交运行的杆、塔号对照表
杆塔号对照表(线记5)
Q/CSG表A。5 编号:
运行线路名称
110kV辛沙线
线路设计名称(标段）
110kV沙河输变电工程
（线路部分)
起止杆塔
设计桩号
JX23～JG1
起止杆塔
运行塔号
23号~29号
杆塔数量
7
运行塔号
所在塔情况
回路情况
运行塔号
所在塔情况
回路情况
辛沙23号
JX23
单回路

辛沙24号
J24
双回路

辛沙25号
Z24
双回路

辛沙26号
Z25
双回路

辛沙27号
JG3
双回路

辛沙28号
JG2
双回路

辛沙29号
JG1
双回路

监理负责人：
技术负责人：
填写日期 年 月 日
备注
1. 所在塔情况:按实际情况，新建塔的填写设计桩号；利用旧塔的填写原线路名称及塔号.
2。 回路情况：按实际情况，填写在多回路塔上运行线路所用的实际回路。
杆塔号对照表（线记5）
Q/CSG表A.5 编号：
运行线路名称
110kV沙杏线
线路设计名称(标段)
110kV沙河输变电工程
(线路部分)
起止杆塔
设计桩号
JG1~J1
起止杆塔
运行塔号
01号～07号
杆塔数量
7
运行塔号
所在塔情况
回路情况
运行塔号
所在塔情况
回路情况
沙杏01号
JG1
双回路

沙杏02号
JG2
双回路

沙杏03号
JG3
双回路

沙杏04号
Z25
双回路

沙杏05号
Z24
双回路

沙杏06号
J24
双回路

沙杏07号
J1
单回路

监理负责人:
技术负责人：
填写日期 年 月 日
备注
1。 所在塔情况：按实际情况,新建塔的填写设计桩号；利用旧塔的填写原线路名称及塔号.
2. 回路情况：按实际情况，填写在多回路塔上运行线路所用的实际回路.
接收人: 年 月 日
移交人： 年 月 日
