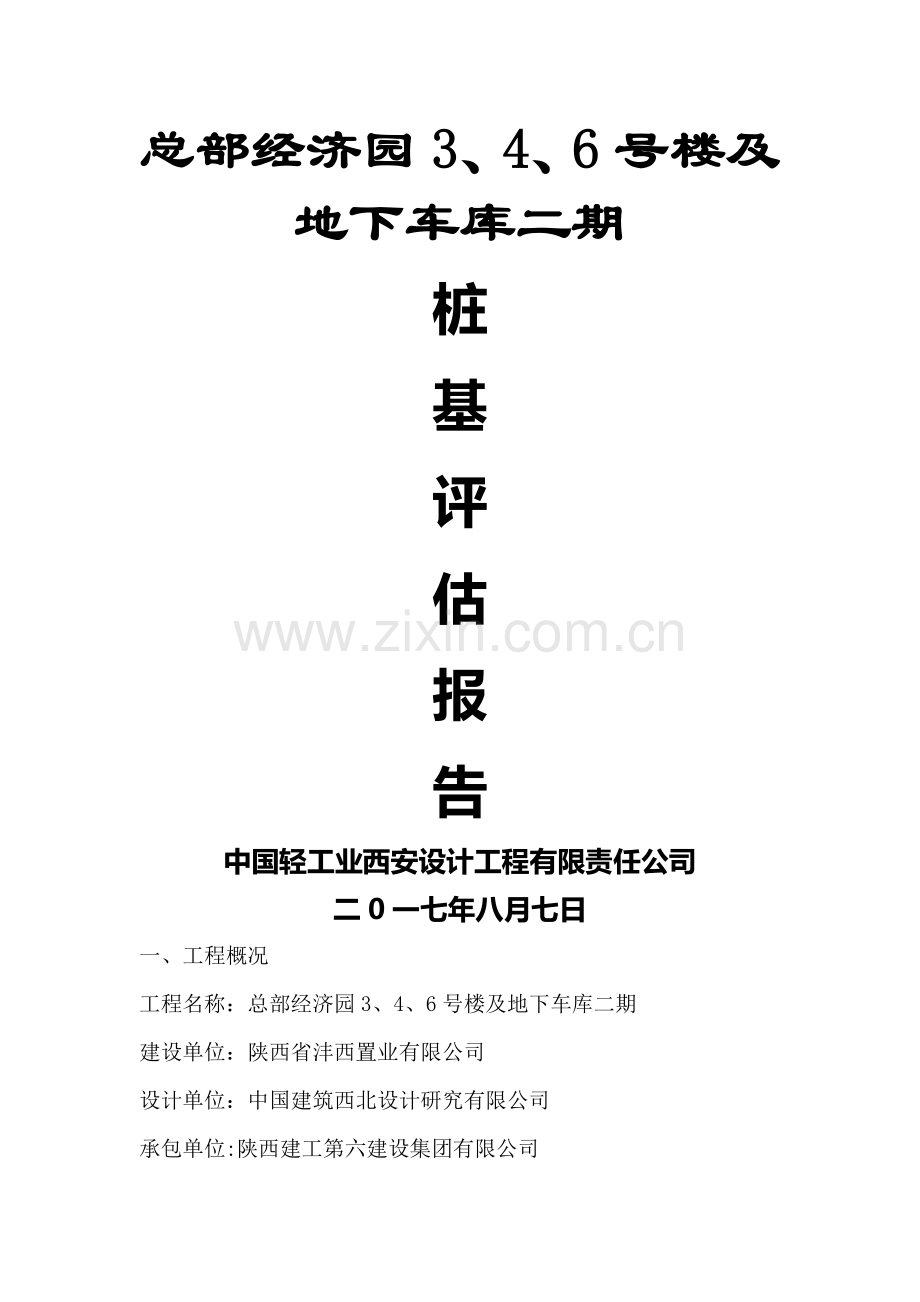

桩基工程监理评估报告.doc

总部经济园3、4、6号楼及地下车库二期
桩
基
评
估
报
告
中国轻工业西安设计工程有限责任公司
二0一七年八月七日
一、工程概况
工程名称：总部经济园3、4、6号楼及地下车库二期
建设单位：陕西省沣西置业有限公司
设计单位：中国建筑西北设计研究有限公司
承包单位:陕西建工第六建设集团有限公司
监理单位：中国轻工业西安设计工程有限责任公司
勘察单位：咸阳市建筑设计研究院
工程概况：
4号楼建筑面积为23935。11平方米，地上15层，总高度58米，地下2层（非车库部分）建筑面积2253。20平方米.均采用CFG桩复合地基，钢筋混凝土框架—剪力墙结构、板式筏基础加柱墩的基础形式.设计使用年限50年,抗震设防类别丙类，结构安全等级二级，抗震设防烈度8度,地基基础设计等级乙级，耐火等级一级。相对标高±0.00相当于绝对标高389.00m(黄海高程）.4号楼于2017年2月19日开始土方开挖，2017年6月10日开挖结束,边坡支护及时跟进，2017年6月13日开始进行CFG工程桩施工，2017年6月21日打桩完成，共计775根桩(有效桩长8m桩148根，有效桩长6m桩627根）,桩位平面采用等边三角形布置,桩距1500mm，桩径400mm，混凝土强度等级C30，地基承载力特征值360kPa，单桩承载力特征值450kN，极限值900kN。
二、施工情况及对承包商的评价
桩基工程于2017年6月13日开工,至2017年6月22日结束.
桩基工程由1台桩机施工.于2017年6月13日开始试打桩，桩砼经28天后的静载试验,单桩承载力特征值均满足设计要求。2017年6月13日开始工程桩施工，到2017年6月22日，共计完成工程桩775根，施工用时10天.按施工合同约定完成了全部桩基施工任务.
　　整个施工过程中，施工单位能按照“质量第一”的原则,能坚持每道工序均有人把关，施工组织基本合理，质量保证体系基本健全。
三、桩基质量控制情况
1、审核施工单位提交的施工工艺;
2、复核放样定位及轴线尺寸；
3、检查进场原材料;
砼采用商品砼.
4、检查和控制桩机钻进速度，成桩质量;
5、桩身混凝土质量的控制;本工程使用商品混凝土，检查混凝土生产商家的资质，浇捣过程中有监理人员全程旁站监督检查.
6、在施工过程中做到打一根桩就准确记录一根，并随时复核轴线、纠正偏差。
四、桩基工程质量检验情况：
1、混凝土试块:设计混凝土强度C30，每根桩现场制做试块1组，质量检测中心检测全部合格。、
2、小应变测试结果；
本工程桩小应变检测共计36根.Ⅱ类桩36根，占被检测桩数的100％;无Ⅲ类桩。
3、静荷载测试结果:
根据静载荷试验，该CFG桩复合地基4个检测点在最大加载量P=720KPa下沉已稳定,未发生破坏.4条P-S曲线均呈缓变型,无明显拐点.由此判定该cCFG桩复合地基承载力特征值360kPa，满足360kPa的设计要求。 根据静载荷试验，该单桩4个监测点在最大加载量Q=900KN下的沉降已稳定，未发生破坏，且4条曲线均成缓变型，无明显拐点。由此判定,该单桩竖向抗压极限承载力为900KN，七特征值为450KN，满足450KN的设计要求.
静荷载已达到设计要求极限承载力。
4、桩位验收:对开挖后的桩位轴线进行复核，均符合设计及规范要求。
五、技术资料查证：
1、桩基工程施工组织方案:
2、工程变更联系单；
3、开竣工报告及验收单；
4、工程测量及定位记录;
5、造孔原始记录；
6、隐蔽工程验收资料；
7、技术复核资料；
8、原材料质保书、试验单、混凝土配合比通知单;
9、混凝土施工日记；
10、试打桩施工资料;
11、工程桩施工资料；
12、混凝土抗压强度报告；
13、试验报告；
14、桩基工程交工验收记录;
以上文件结果均符合设计及规范要求，经检查,质量保证资料基本齐全，隐蔽工程技术复核，测量定位等资料，监理已审查签证. 六、监理评价
根据工程质量保证资料和实体质量检查情况,桩基工程符合设计及施工验收规范要求，验收合格，同意进行基础施工。
专业监理工程师:
总监理工程师：
中国轻工业西安设计工程有限责任公司
2017年8月9日
