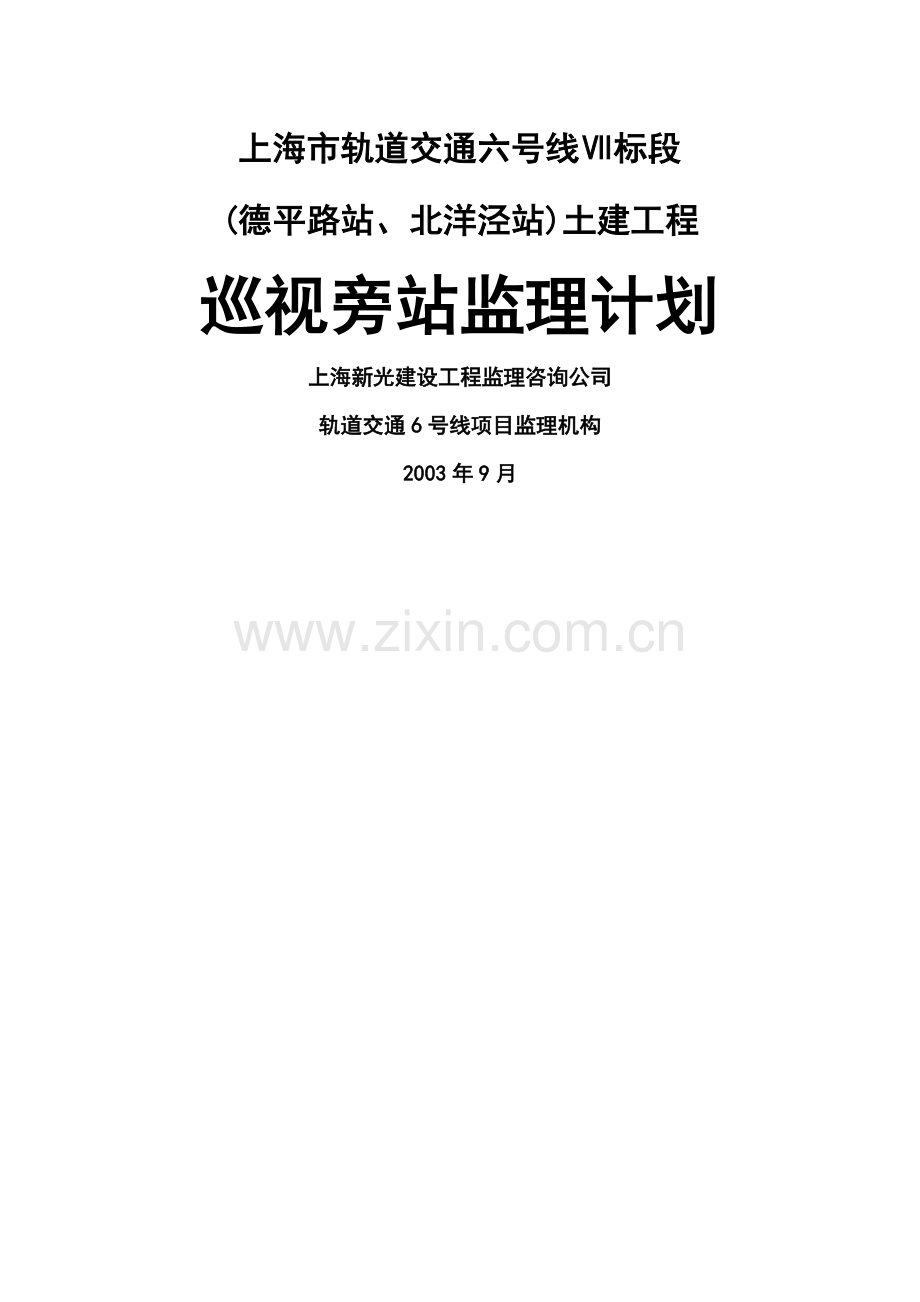

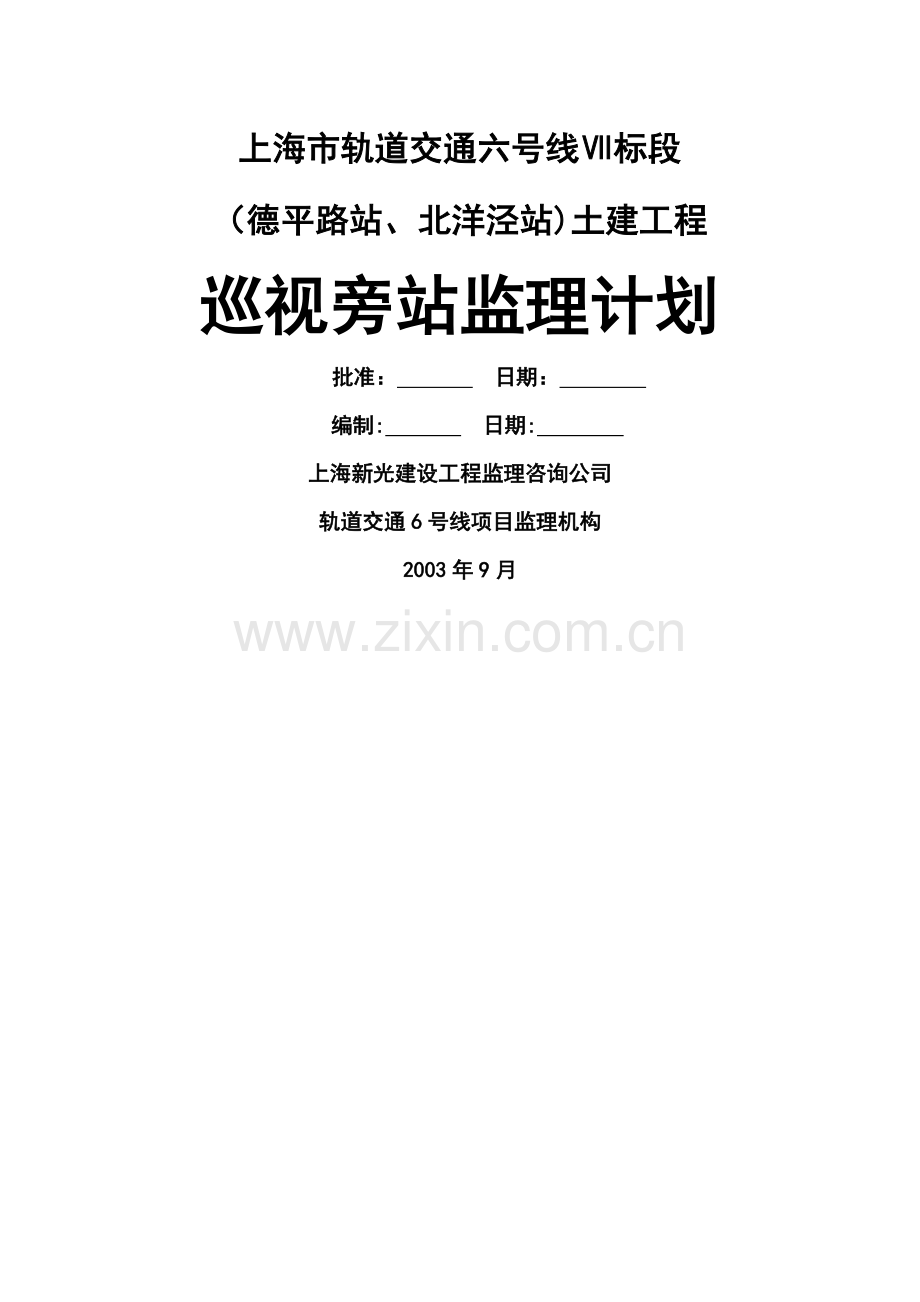

1、上海市轨道交通六号线标段(德平路站、北洋泾站)土建工程巡视旁站监理计划上海新光建设工程监理咨询公司轨道交通6号线项目监理机构2003年9月上海市轨道交通六号线标段(德平路站、北洋泾站)土建工程巡视旁站监理计划批准: 日期: 编制: 日期: 上海新光建设工程监理咨询公司轨道交通6号线项目监理机构2003年9月 上海市轨道交通六号线工程标段(德平路站、北洋泾站)土建工程巡视旁站监理计划1工程项目概况1。1 工程名称:上海市轨道交通六号线工程标段(德平路站、北洋泾站)土建工程1。2 业 主:上海地铁建设有限公司1。3 设计单位:上海市城市建设设计研究院1。4 承 包 商:上海市基础工程公司1.5 监
2、理单位:上海新光建设工程监理咨询公司1。6 工程地址:上海市浦东新区德平路、张杨路路口,北洋泾路、张杨路路口1。7 工程规模:地铁车站2座,大部分地下1层,局部地下2层;1。8 工程用途:地铁交通车站1.9 结构类型:地下连续墙作围护结构1。10 工程造价:约人民币 4988 万元1。11 开工、竣工日期:2003 年07月 至 2004 年11月1.12 工程质量目标:全部土建工程保证合格,争取优质工程;1.13 工程进度目标:在合同工期内竣工,并满足全线工期要求;1.14 工程投资目标:协助业主控制工程成本,及时、准确的进行合格工程量的计量;1。15 工程简介: 北洋泾站位于南洋泾路与北洋
3、泾路之间的张杨路绿化带中间,为地下一层半敞开式侧式站台车站形式(局部地下二层)。车站和地下设备管理用房总计全长约135米,车站有效站台长度78米,车站标准段埋深约14米,设东西两个出入口通道。车站主体部分采用地下连续墙作围护结构,出入口部分采用SMW工法桩进行围护施工。德平路站位于德平路西侧的张杨路绿化带中间,为地下一层半敞开式侧式站台车站形式(局部地下二层).车站和地下设备管理用房总计全长约130米,车站有效站台长度78米,车站标准段埋深的15米,设东西两个出入口通道。车站主体部分采用地下连续墙作围护结构,出入口部分采用SMW工法桩进行围护施工。2. 编制依据2。1 政策法规2.1。1 中华
4、人民共和国建筑法;2。1。2 建设工程质量管理条例,国务院令第279号;2.1。3 关于发布工程建设监理费上海市行业指导价标准的通知沪建监协字(2001)第20号;2.1。4 关于实行建设工程竣工验收备案制度的通知 沪建建(2000)第0870号;2。1。5 建设部颁发的工程建设强制性条文;2.1。6 实施工程建设强制性标准监督规定;2.1.7 关于发布上海市工程建设地方标准强制性条文的通知,沪建建(2000)第0754号;2.1.8 上海市建设工程监理管理暂行办法上海市人民政府令第70号;2。1.9 上海市建设工程监理管理暂行办法实施细则 沪建建(2000)第0514号;2。1.10 上海市
5、建设工程质量监督管理办法上海市人民政府令第88号;2.1.11 其他国家及地方相关法律、法规、条例及规定;2。2 技术规范2。2.1 建设工程监理规范(GB503192000);2.2.2 建筑工程施工质量验收统一标准 GB50300-2001;2。2.3 地下铁道工程施工及验收规范(GB50299-1999);2.2。4 上海地铁基坑工程施工规程(SZ-08-2000试行);2。2。5 市政地下工程施工及验收规程(DGJ08-236-1999);2.2.6 混凝土结构工程施工质量验收规范(GB502042002);2。2。7 建筑地基基础工程施工质量验收规范(GB502022002);2.2
6、.8 地下防水工程质量验收规范(GB502082002);2.2.9 钢结构工程施工质量验收规范(GB502052001);2.2.10 基础处理技术规范(DBJ08-6197);2.2。11 基坑工程设计规程(DBJ08611997);2。2。12 混凝土结构设计规范(GB500102002);2.2。13 地下工程防水技术规范(GB50108-2001);2。2.14 上海市钻孔灌注桩施工规程(DBJ08202-92);2.2.15 建筑地基处理技术规范(JGJ79-91);2。2.16 建筑桩基技术规范(JGJ94-94);2。2.17 普通混凝土用砂质量标准及检验方法(JGJ52-92
7、);2。2.18 普通混凝土用碎石或卵石质量标准及验收方法(JGJ53-92);2.2.19 混凝土强度检验评定标准(GBJ10787);2.2。20 钢筋混凝土用热轧带肋钢筋(GB1499-98);2.2.21 钢筋混凝土用热轧浇圆钢筋(GB1301391);2.2.22 建筑施工安全检查标准(JGJ5999);2.2。23 施工现场临时用电安全技术规范(JGJ4688);2.2.24 建筑施工高处作业安全技术规范(JGJ8091);2。2。25 其它国家、上海市颁布的有关设计和施工技术规范、规程、条例、规定的最新版本;2.2。26 中华人民共和国工程建设标准强制性条文和上海市工程建设地方标
8、准强制性条文; 2.2.27 中华人民共和国和上海市规定的其它强制性标准;2.2。28 上海市地铁建设有限公司编制的地铁工程土建施工规范汇编;2.2。29 基本建设项目档案材料归档范围(上海市档案局88年34号);2.2。30 完整的项目施工图纸及技术说明(含设计交底和图纸会审、设计变更)2。2。31 上海地铁建设有限公司与上海基础公司签定的工程承包合同;2.2.32 上海地铁建设有限公司与上海新光工程建设监理咨询公司签定的委托监理合同;2。2.33 项目监理机构编制的监理规划和监理实施细则;2。2。34 上海市市政工程安全质量监督站工程开工前的安全质量监督交底;2.2。35 上海地铁建设公司
9、质量、安全、文明施工交底要求和技术文件;3。 巡视旁站监理程序编制单位工程旁站监理方案项目监理机构审批旁站监理方案并交底总监理工程师监理方案抄送质安监站项目监理机构监理方案主送施工单位项目监理机构监理方案报送建设单位项目监理机构施工过程中需旁站的部位、工序提前24小时书面通知监理机构施工单位收到通知后安排监理人员实施旁站总监理工程师具体实施旁站监理方案总监、专业监理工程师、监理员、见证员员上道工序的质量报验资料检查情况施工操作是否符合施工方案要求发现质量安全隐患及时上报进场材料质保资料及复验情况检查施工单位资质人员、设备配置情况安全设施是否符合要求旁站结束后,填写旁站记录表,监理人员和施工企业
10、现场质检人员签字,存档备查旁站监理人员、施工企业现场质检人员4. 巡视旁站监理范围和内容施工过程中对重点的分项和部位的施工质量实施全过程旁站跟踪监理,及时发现和处理旁站监督过程中出现的质量问题,如实准确地做好旁站监理记录.4.1 本工程结构安全的重点施工部位和影响工程的重要分部工程4.1.1 围护和开挖支撑分部工程子分部分项工程(关键工序、隐蔽过程)围护结构地下连续墙 钢筋笼制作巡视监理,监理员、专业监理工程师成槽巡视监理,监理员、专业监理工程师刷壁旁站监理,监理员、专业监理工程师超声波检测旁站监理,监理员、专业监理工程师吊放锁口管旁站监理,监理员、专业监理工程师泥浆比重巡视监理,监理员、专业
11、监理工程师钢筋笼吊放旁站监理,监理员、专业监理工程师砼浇筑旁站监理,监理员、专业监理工程师SMW工法水泥浆掺量、搅拌巡视监理,监理员、专业监理工程师注浆巡视监理,监理员、专业监理工程师插拔型钢旁站监理,监理员、专业监理工程师桩基钻孔灌注桩钢筋笼制作巡视监理,监理员、专业监理工程师开孔检查巡视监理,监理员、专业监理工程师泥浆比重巡视监理,监理员、专业监理工程师成孔检查巡视监理,监理员、专业监理工程师对接下放钢筋笼旁站监理,监理员、专业监理工程师浇筑水下砼旁站监理,监理员、专业监理工程师砼基础钢筋隐蔽过程 旁站监理,监理员、专业监理工程师结构砼浇注 旁站监理,监理员、专业监理工程师杂散电流测试旁站
12、监理,监理员、专业监理工程师子分部分项工程(关键工序、隐蔽过程)地下防水防水砼浇灌 旁站监理,监理员、专业监理工程师橡胶止水带、止水钢板安装旁站监理,监理员、专业监理工程师地基加固搅拌桩加固水泥浆计量巡视监理,监理员、专业监理工程师搅拌、喷浆巡视监理,监理员、专业监理工程师注浆加固水泥浆量巡视监理,监理员、专业监理工程师水玻璃量 巡视监理,监理员、专业监理工程师土方开挖及支撑降水管理井管安放巡视监理,监理员、专业监理工程师滤料填充巡视监理,监理员、专业监理工程师抽水巡视监理,监理员、专业监理工程师开挖放坡巡视监理,监理员、专业监理工程师宽度、深度巡视监理,监理员、专业监理工程师支撑钢支撑检查巡
13、视监理,监理员、专业监理工程师吊放安装旁站监理,监理员、专业监理工程师施加及复加预应力旁站监理,监理员、专业监理工程师4。1。2 主体结构分部工程子分部分项工程(关键工序、隐蔽过程)主体结构节点钢筋隐蔽过程 旁站监理,监理员、专业监理工程师接驳器钢筋连接旁站监理,监理员、专业监理工程师砼浇灌及植筋旁站监理,监理员、专业监理工程师施工缝、诱导缝旁站监理,监理员、专业监理工程师杂散电流测试旁站监理,监理员、专业监理工程师地下防水地下连续墙堵漏 旁站监理,监理员、专业监理工程师止水带安装旁站监理,监理员、专业监理工程师外防水细部处理旁站监理,监理员、专业监理工程师 4。2 关键部位关键工序的隐蔽工程
14、的巡视旁站计划 序号隐蔽工程部位旁站监理人员1地下连续墙刷壁旁站监理,监理员、专业监理工程师超声波检测旁站监理,监理员、专业监理工程师吊放钢筋笼旁站监理,监理员、专业监理工程师水下砼灌注旁站监理,监理员、专业监理工程师锁口管下放、拔除旁站监理,监理员、专业监理工程师钢筋笼制作、焊接巡视监理,监理员、专业监理工程师2SMW工法水泥掺量巡视监理,监理员、专业监理工程师吊放H型钢巡视监理,监理员、专业监理工程师3钻孔灌注桩钢筋笼制作巡视监理,监理员、专业监理工程师对接、吊放钢筋笼旁站监理,监理员、专业监理工程师成孔质量检测巡视监理,监理员、专业监理工程师 泥浆测定巡视监理,监理员、专业监理工程师水下
15、砼灌注旁站监理,监理员、专业监理工程师4桩基检测旁站监理,专业监理工程师、总监5降水成井井管安放旁站监理,监理员、专业监理工程师滤料填充旁站监理,监理员、专业监理工程师6土方开挖支撑 支撑吊装 旁站监理,监理员、专业监理工程师施加及复加预应力旁站监理,监理员、专业监理工程师7 地基验槽旁站监理,专业监理工程师、总监8垫层砼浇筑旁站监理,监理员、专业监理工程师9钢筋隐蔽、植筋 旁站监理,监理员、专业监理工程师砼浇筑旁站监理,监理员、专业监理工程师10施工缝、诱导墙、后浇带砼浇筑旁站监理,监理员、专业监理工程师11杂散电流测试旁站监理,监理员、专业监理工程师12防渗漏部位堵漏巡视监理,监理员、专业
16、监理工程师13搅拌桩水泥掺量巡视监理,监理员、专业监理工程师搅拌喷浆序号隐蔽工程部位旁站监理人员14注浆加固水泥、水玻璃掺量巡视监理,监理员、专业监理工程师浆液比重15外防水施工巡视监理,监理员、专业监理工程师4。3建筑材料见证及功能性试验旁站监理计划序号材料及性能检验内容见证及旁站监理人员1材料检验或平行检测水泥(不同品种、厂家、级别)见证员钢筋、接驳器、钢筋焊接见证员商品砼见证员砼掺加剂、各类防水材料监理员、专业监理工程师回填土监理员、专业监理工程师2功能性检测内衬墙渗水检查专业监理工程师、总监沉降观测专业监理工程师、总监杂散电流测试专业监理工程师5. 旁站监理的人员和职责项目监理机构结合
17、本工程的特点,配备相应的专业监理人员,在总监理工程师的指导下,按旁站监理程序组织实施旁站监理方案:4。1本项目旁站监理人员名单:总监理工程师:樊应芳总监代表:陆建民、俞沈星专业监理工程师:奚继民、马国定、吴文华、施虹、林楹、张世贵、沈家乐、唐龙生、顾正兴、牛海顺、徐德培、杨志澄、钱艺坚见证员:沈家乐、韩国杰、吴文华、唐龙生4.2严格履行本项目监理合同中所规定的旁站范围。4.3检查施工单位有关现场管理人员、质监人员是否按质量管理体系的要求到岗到位,履行职责,特殊工种人员持证上岗情况。4。4检查施工单位是否按质量管理体系正常进行运作,并督促及全面履行,按时做好材料、构配件、隐蔽工程等的报审(验)工
18、作。4。5主要分部分项工程在施工质量旁站监理过程中,监理应跟踪记录,各在表式填写真实、清晰,原始记录保留完好,认真做好旁站监理记录和监理日记,存档备查。4.6对关键部位、关键工序的施工,现场监理人员跟班监督,施工单位严格执行施工组织设计(方案)以及工程建设强制性标准情况,旁站监理人员对旁站内容、质量控制和出现的质量缺陷,进行拍摄、录像,工程竣工音像资料列入归档。4.7旁站监理人员应遵照建设工程监理规范的规定,严格执行质量控制资料签认制度,项目总监、专业监理工程师、监理员按各自的职责签认,不得任意代签质量资料的签认,并应具有可追溯性,若因签认错误,签认者应承担相应的责任.6. 旁站监理记录表旁站监理记录表工程名称: 编号:日期及气候:工程地点:旁站监理的部位或工序:旁站监理开始时间旁站监理结束时间:施工情况:监理情况:发现问题:处理意见:备注:施工企业: -项目经理部:-质检员(签字):-年 月 日监理企业: -项目监理机构:-旁站监理人员(签字):-年 月 日上海新光建设工程监理咨询公司 10
