提高混市政道路路缘石平整度及外观质量.doc

杭州港大榄坪一号路北段道路建设子项目QC小组 提高侧平石施工中质量及外观质量美感
提高侧平石施工工程中质量及外观美感

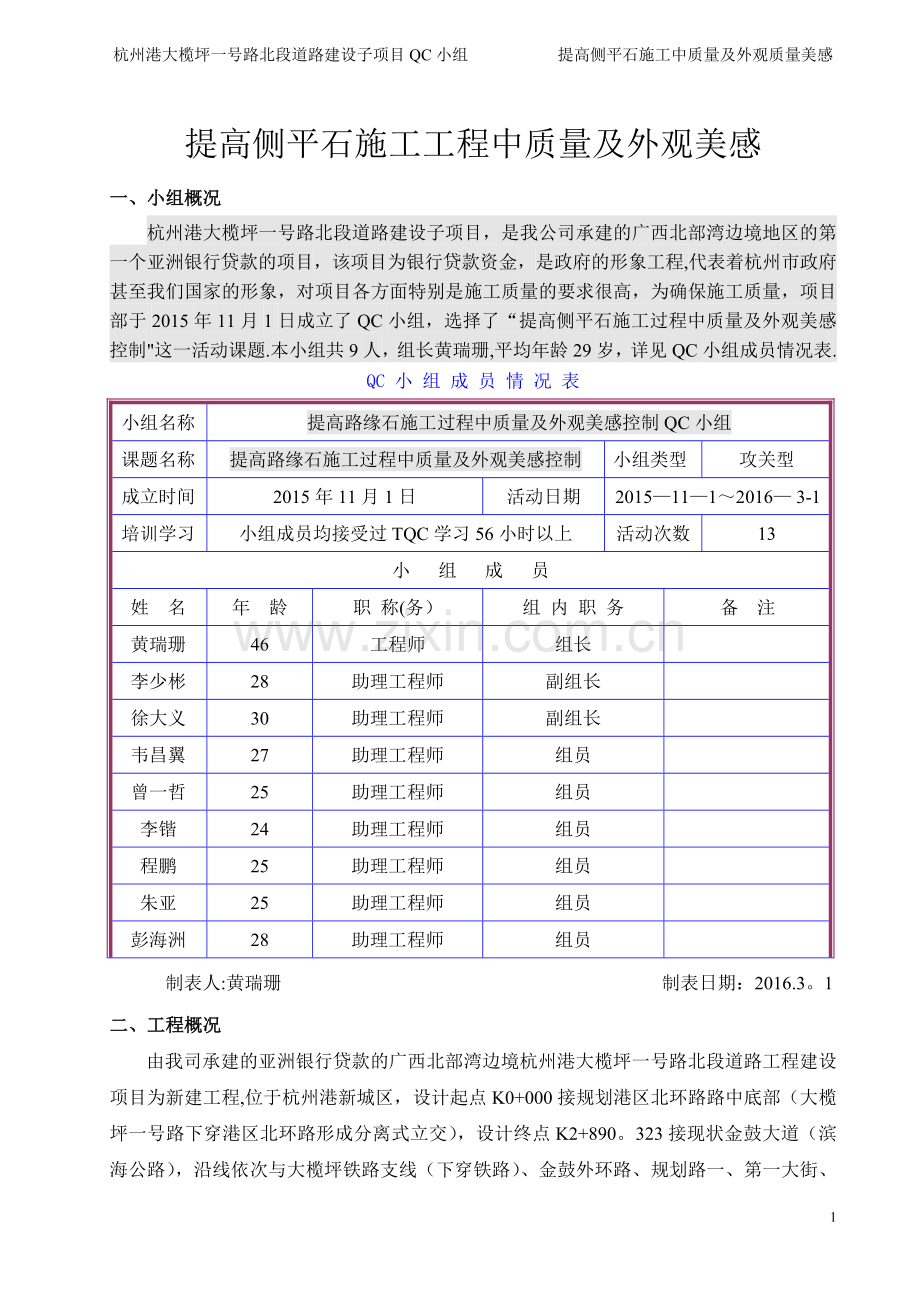

一、小组概况
杭州港大榄坪一号路北段道路建设子项目，是我公司承建的广西北部湾边境地区的第一个亚洲银行贷款的项目，该项目为银行贷款资金，是政府的形象工程,代表着杭州市政府甚至我们国家的形象，对项目各方面特别是施工质量的要求很高，为确保施工质量，项目部于2015年11月1日成立了QC小组，选择了“提高侧平石施工过程中质量及外观美感控制"这一活动课题.本小组共9人，组长黄瑞珊,平均年龄29岁，详见QC小组成员情况表.
QC 小 组 成 员 情 况 表
小组名称
提高路缘石施工过程中质量及外观美感控制QC小组
课题名称
提高路缘石施工过程中质量及外观美感控制
小组类型
攻关型
成立时间
2015年11月1日
活动日期
2015—11—1～2016— 3-1
培训学习
小组成员均接受过TQC学习56小时以上
活动次数
13
小 组 成 员
姓 名
年 龄
职 称(务）
组 内 职 务
备 注
黄瑞珊
46
工程师
组长

李少彬
28
助理工程师
副组长

徐大义
30
助理工程师
副组长

韦昌翼
27
助理工程师
组员

曾一哲
25
助理工程师
组员

李锴
24
助理工程师
组员

程鹏
25
助理工程师
组员

朱亚
25
助理工程师
组员

彭海洲
28
助理工程师
组员

制表人:黄瑞珊 制表日期：2016.3。1
二、工程概况
由我司承建的亚洲银行贷款的广西北部湾边境杭州港大榄坪一号路北段道路工程建设项目为新建工程,位于杭州港新城区，设计起点K0+000接规划港区北环路路中底部（大榄坪一号路下穿港区北环路形成分离式立交），设计终点K2+890。323接现状金鼓大道（滨海公路），沿线依次与大榄坪铁路支线（下穿铁路）、金鼓外环路、规划路一、第一大街、第二大街、第三大街相交，道路红线宽度为60米，计算行车速度60km/h，沥青混凝土路面，全长2890。323米.路线总体呈南北走向,道路为一条直线，全线无平曲线.工程总造价约8600万元。

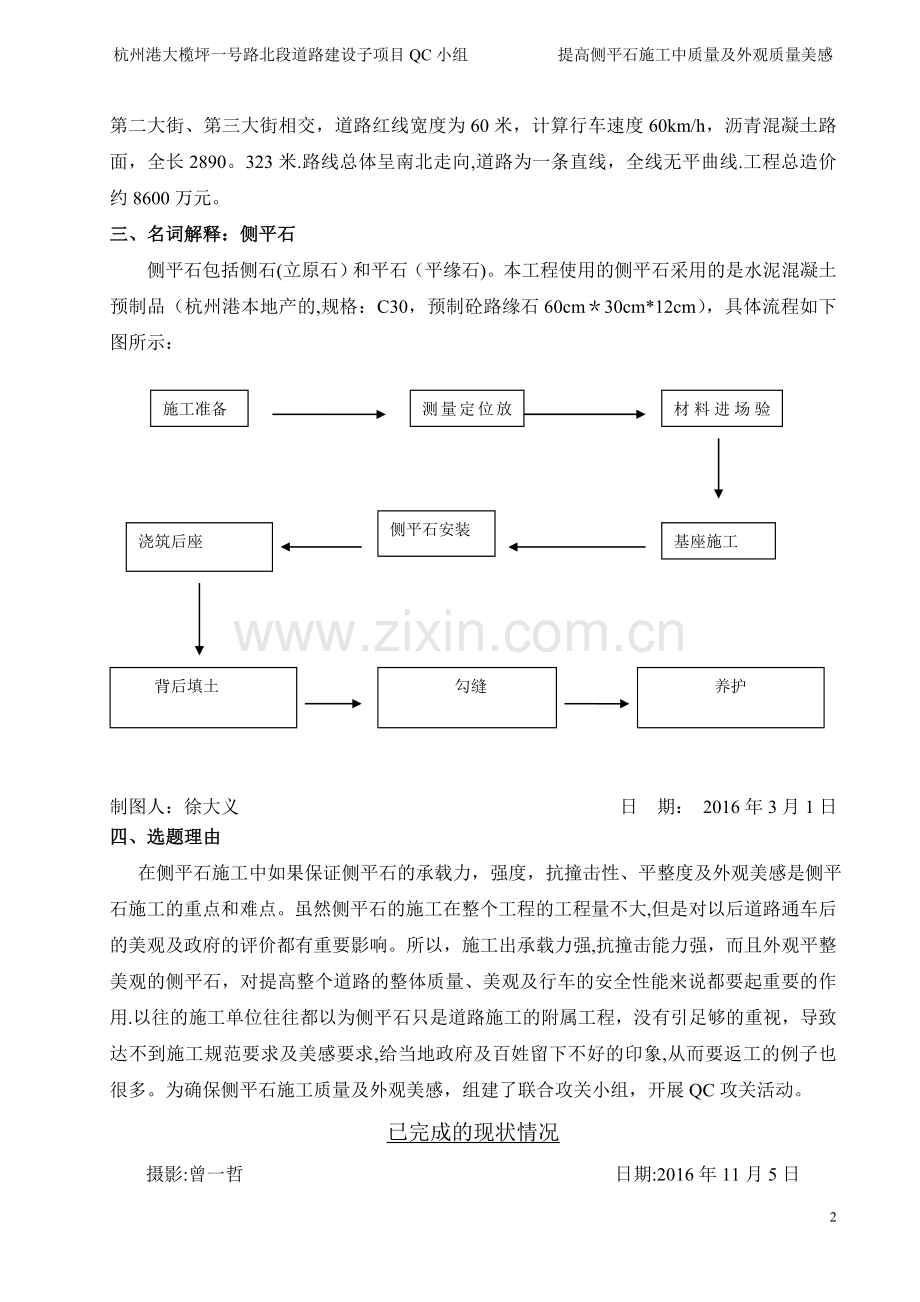

三、名词解释：侧平石
侧平石包括侧石(立原石）和平石（平缘石)。本工程使用的侧平石采用的是水泥混凝土预制品（杭州港本地产的,规格：C30，预制砼路缘石60cm＊30cm*12cm），具体流程如下图所示：
浇筑后座
侧平石安装
基座施工
背后填土
勾缝
养护
施工准备
测量定位放线
材料进场验收
制图人：徐大义 日 期： 2016年3月1日
四、选题理由
在侧平石施工中如果保证侧平石的承载力，强度，抗撞击性、平整度及外观美感是侧平石施工的重点和难点。虽然侧平石的施工在整个工程的工程量不大,但是对以后道路通车后的美观及政府的评价都有重要影响。所以，施工出承载力强,抗撞击能力强，而且外观平整美观的侧平石，对提高整个道路的整体质量、美观及行车的安全性能来说都要起重要的作用.以往的施工单位往往都以为侧平石只是道路施工的附属工程，没有引足够的重视，导致达不到施工规范要求及美感要求,给当地政府及百姓留下不好的印象,从而要返工的例子也很多。为确保侧平石施工质量及外观美感，组建了联合攻关小组，开展QC攻关活动。
已完成的现状情况
摄影:曾一哲 日期:2016年11月5日
五、现状调查
为了了解何如才能施工出高质量及美观感强的侧平石，小组成员对已经完成的工程进行调查，结果汇总如下表：
道路已施工完成的侧平石强度，平整度及外观调查表
检查位置
直线段
曲线段
完成米数
2000米
1000米
抽检米数
200米
100
检查项目
检查结果
与规范要求差值（％）
检查结果
与规范要求差值（%)
半成品抗压强度（MPa）
28
6.67
28
6.67
半成品的外观质量检查合格率(％）
90
10
90
10
直顺度（mm)
11
10
11.5
15
侧平石的顶面高层（mm）
±11
10
±11.2
12
缝宽
(mm)
±3。4
13。3
±3。5
16。7
基础水泥混凝土的抗压强度（Mpa)
17.5
12.5
17。5
12.5
制表人：韦昌翼 日 期: 2016年3月1日
按照上表的数据绘成排列图如下：
侧平石强度，平整度及外观调查排列图
绘图: 李少彬 日期：2016年3月1日
六、活动目标及计划
1、目标
根据以上检测结果代表路缘石施工质量及外观都存在一定的问题,平均10％不合格率,返工时，造成了极大的人力及物力浪费，根据本工程的施工情况，每一米侧平石的人工成本达到23元，材料约13元,总价约36元,直接经济损失约129600元，而且侧平石没有施工好,对下道工序沥青摊铺有极大的影响，造成的间接损失也是巨大的。为了提高侧平石的施工质量及外观美感,节约成本，组建了联合攻关小组,开展QC攻关活动。
2、可行性分析
（1） 现场配备有施工经验丰富的专业技术人员。
(2）有公司技术部门的指导、协助。
(3）现状调查的统计数据反映侧平石施工不合格率达到了10%以上。
3、活动计划见下表:
阶段
内容
11月
12月
1月
2月
P
课题选定

现状调查

目标设定

D
原因分析

制定对策

实施

C
效果检查

A
总结

制表人：朱亚 日 期： 2016年3月1日
六、原因分析
交通环境差，过往车辆对成品造成损坏
质量意识差
出厂检验不严格
雨季雨水多，对基础强度造成影响
基础水泥砼检验不严，未按规范养护
后座未及时回填
勾缝不严实
运输中造成材料损坏
原材料现场乱堆放

责任心不强
侧平石施工质量不达标
人员
工人经验不足
考核不严
材料
原材料强度不够
方法材料
环境
无施工前技术交底
赶工期导致质量下降
针对主要问题，小组绘制出关联图，找出了造成了侧平石施工质量不达标，外观不美观的原因.
制图人:李锴 制图日期:2016年03月1日
2、要因确定
为了确定原因，QC小组成员根据总工室、质监部门及项目部现场有关人员的检查记录，对竣工资料进行了查阅、分析、检查，并详细了解了项目部施工员、质检员的有关情况，见下表：
要因确定表
序号
未端因素
调查确认
负责人
结果
1
无施工前技术交底
经查有技术交底记录，并有各分项工程工序交接纪录，各级人员的考核办法完善、有效.
徐大义
非要因
2
工人经验不足
有部分工人不是熟练的技术工，经验不够丰富
韦昌翼
非要因
3
考核不严
经查有岗前培训，并有各个人员的考核记录且考核办法完善、有效。
李少彬
非要因
4
质量意识差
由于是附属工程，项目部和工人都不是很重视
徐大义
非要因
5
赶进度
因雨季耽误进度，所以赶进度
李锴
非要因
6
责任心不强
检查不严格、不到位,不能及时发现问题,不能及时整改,导致质量隐患、问题重复
黄瑞珊
要因
7
基础水泥混凝土强度底
基础的水泥混凝土检验不严，未按规范养护
曾一哲
非要因
8
半成品侧平石强度不够
材料进场把关不严,检验制度不够完善
曾一哲
非要因
9
勾缝不严密
没严格艳照规范勾缝，造成缝宽不均匀
朱亚
要因
10
后座没有及时回填
施工完应该及时回填,防止倒塌与破坏
程鹏
要因
11
施工环境差
道路施工同时开放了交通,过往车辆和行人对成品有一定的损伤。
彭海洲
非要因
制表人：黄瑞珊 日 期: 2016年3月1日
七、对策措施
针对以上要因，制定如下对策：
序号
要因
现状
目标
措施
时间
地点
负责人
1
责任心不强
检查不严格、不到位，不能及时发现问题，不能及时整改,导致隐患发生、问题重复
工作认真负责积极主动并发现问题后及时整改
施行奖惩方法，确定规章制度
整个过程
现场
黄瑞珊
2
勾缝不严密
没严格艳照规范勾缝，造成缝宽不均匀，而且有空洞与漏浆
侧平石灌缝饱满，缝隙均匀,勾抹光洁
对工人进行严格交底，现场旁站监督，确保完全按照规范要求勾缝与收浆
2016年1月
现场
徐大义
3
后座没有及时回填
浇筑后座后没有及时回填土，造成部分台背空洞，侧平石倒塌
C15混凝土浇筑后座，高度为1/2侧石，宽10CM，养护合格后填土在85％
派专人进行现场旁站检测与监督，养护合格后及时安排回填土,防止倒塌与破坏
2016年1月
现场
李少彬
制表人：彭海洲 日 期: 2016年3月1日
八、对策实施
实施一：
1
建立一个稳定有序的施工现场和一批高素质，高责任心的管理人员和施工队伍，管理人员与工人随时沟通,按章指挥，按序施工.
2
为了进一步确认每天的施工情况,充分发挥对质量和外观美感的控制，发挥现场旁站的监督作用。每天管理人员对施工情况进行分析检查,在施工完基座后进行平整度检验，砌好侧平石后对缝宽进行测量,对标高及直顺度进行检测，对后座浇筑的质量进行检查，达到强度后及时按规范要求回填.对每一道工序都严格把关。
3
从材料的源头抓起，选择有信誉有实力的侧平石供应商，严格把关原材料检验,要求提供合格证，并对侧平石的强度、平整度及外观进行检测检查.
4
侧平石的运输、卸货严格控制,现场堆放有序，轻拿轻放，防止材料破损。
5
根据现场实际情况计算出各个桩号段对侧平石及勾缝浆的需求量,以便可以控制卸货数量，防止侧平石的第二次搬运，勾缝浆即拌即用，防止硬化变质。
6
加强道路交通防范,防止堆放在现场的原材料被损坏。

7
建立严格的质量监督体系，对原材料的不合格进行一票否决，绝对不允许不合格的材料进入施工现场，不允许不合格的材料安装在工程上；充分调动管理人员的积极性，增强管理人员的责任感；对工人进行思想教育及技术交底,确保工人按规范施工，不允许偷工减料，不允许偷懒，对施工不合格的工作点，面进行一票否决,进行返工处理,真正做到违法必纠，毫无情面可讲，必要时可以换施工队伍。让所有施工队真正适应这种管理模式后,我们的管理一定会轻松许多了.

制表人:程鹏 日 期： 2016年3月1日
实施二:
为了提到施工过程中的责任心问题，确保工地能够按照项目部的思路正常有序的施工,很有必要开展以下工作：
1
开工前务必召开一次全体施工人员大会,可露天进行,尽量做到所有的工人都参加。若条件不允许，可只要求各施工队负责人、施工组长到会.会议主题尽量避免一些大思想、大道理,以免工人产生反感。首先以聊天的方式说一些推心置腹的话，让工人进一步认识我们,了解我们的想法，吸引他们的注意力.而后直接进入主题,一是说明施工完成后结算办法及措施，让他们觉得有所依靠,稳定军心。二要介绍当前检测评定办法、检测频率及不合格桩的处理办法,可在省高指要求的基础上再加上项目部的处理办法,处理办法一定要严厉,以让所有人员产生畏惧，决不敢越雷池半步。三要进行施工技术交底，对整个施工过程进行详细透彻的分析，针对施工过程中可能出现的问题，提出相应的解决办法,让施工人员彻底打消投机取巧的想法.
2
每周召开一次工地会议,了解工地的施工情况、存在问题及施工、管理人员的最新动态和想法,并及时处理，安排下一周的施工计划。对本周检查过程中发现的问题拿出明确的处理意见，不得含糊其词。关键部位处理一定要严格，并提出预防措施。杜绝同类错误屡次出现的情况。3、针对现场施工管理、施工技术、原材料管理、旁站管理等方面制定详细明确的规章制度，让整个施工现场和施工、管理人员做到施工、管理有依据，有参考。使整个施工井然有絮,有法可依，严格执行项目部的规章制度.
制表人：彭海洲 日 期： 2016年3月1日
九、效果检查
根据以上对策措施,QC小组经过整改后的侧平石施工质量及外观美感进行了调查,结果见下表
道路已施工完成的侧平石强度,平整度及外观调查表
检查位置
直线段
曲线段
完成米数
2000米
1000米
抽检米数
200米
100
检查项目
检查结果
与规范要求差值(%）
检查结果
与规范要求差值(％）
半成品抗压强度（MPa)
30
0
30
0
半成品的外观质量检查合格率（％）
97
2
97
2
直顺度（mm）
10。2
2
10.3
3
侧平石的顶面高层（mm)
±10。3
3
±10。4
4
缝宽
（mm）
±3.1
3.3
±3。1
3.3
基础水泥混凝土的抗压强度（Mpa)
20
0
20
0
制表人:韦昌翼 日 期： 2016年3月1日
侧平石强度，平整度及外观调查排列图
绘图： 李少彬 日期：2016年3月1日
QC小组活动后经整改后的施工情况
摄影：曾一哲 日期：2016年3月1日
从图、表可得出:侧平石的施工质量基本都已经达到规范要求,与规范的差值全部降低到了4%以下，而且外观美感强，减少了返工量，节约了成本，为下一道工序的顺利实施做好了铺垫，达到了课题的目标.
经济效益计算：
1、每一米侧平石的人工成本达到23元，材料约13元，总价约36元，如要返工，总计3000米，总价为3000米＊36元/米=108000元.
2、社会效益：因为该工程是亚洲银行投资建设的工程，做出质量合格，外观美观的侧平石,彰显公司的质量水平和管理意识，得到了业主和亚行领导的好评,为当地政府,为公司争光。使当地政府在亚洲银行留下了好的印象，为以后的招商引资提高了印象分;也使的公司在当地政府的眼中留下了好的印象，为以后的续接工程打下了一定的基础。
QC小组活动概况记录表
序号
日 期
记 录 情 况
1
2015－11－1
本QC小组成立，将“提高侧平石施工工程中质量及外观美感”作为活动课题
2
2015－11－30
总结现状调查得出的质量缺陷，分类统计,找出主要缺陷
3
2015－12－5
小组根据存在的主要质量缺陷性质，确定活动目标，并进行了目标可行性分析
4
2015－12－20
小组围绕11个主要质量缺陷，进行原因分析，形成因果图
5
2016－1－5
根据导致11个质量缺陷的因果图，逐项末端因素进行验证,确认了要因
6
2016－1－8
针对要因制订了对策，并进行组内分工
7
2016－1－9至
2016－2－1
检查对策的实施情况
8
2016－2－10
对侧平石施工过程的质量及外观美感进行检查.
9
2016－2－12
将对策实施后的质量检查汇总、分析,评定是否达到活动目标
10
2016－2－20
进行节约成本分析
11
2016－2－22
将活动成果资料总结整理，编制成作业指导书，呈报公司工程部,作为培训教材
12
2016－2－28
将因果分析图中的末端因素加以整理，形成过程控制流程,列入公司的技术管理制度
13
2016－3－1
进行活动总结，根据实际情况,为小组下次活动选定课题

制表人：朱亚 日 期： 2016年3月1日
QC成果认证单
课题名称

小组名称

认证时间

认证项目
认证内容
评价意见
认证部门
质量效果

经济效果

成果推广
