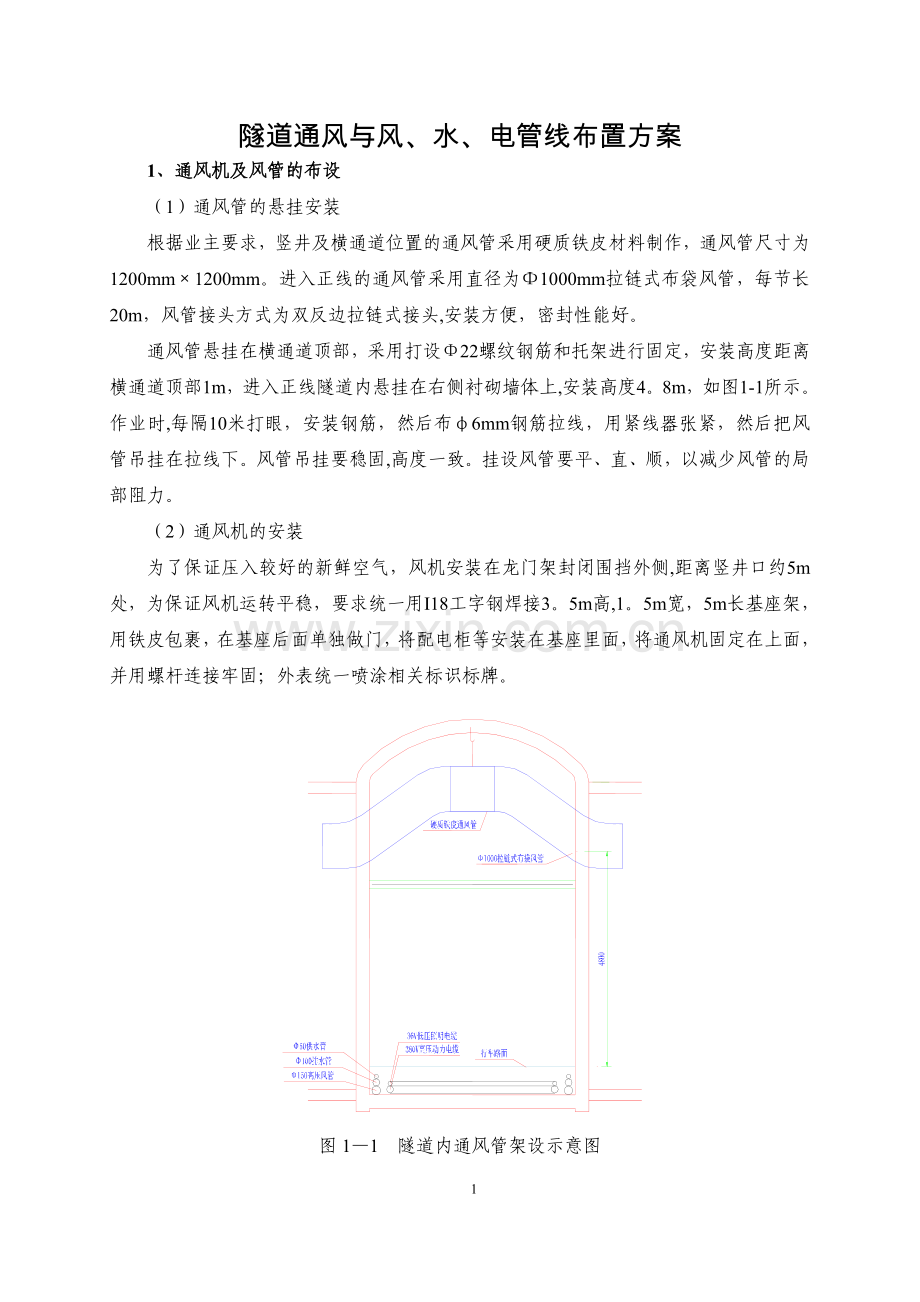

地铁暗挖区间通风与风、水、电布置方案.doc_第1页
第1页 / 共3页
地铁暗挖区间通风与风、水、电布置方案.doc_第2页
第2页 / 共3页


点击查看更多>>
资源描述
隧道通风与风、水、电管线布置方案 1、通风机及风管的布设 (1)通风管的悬挂安装 根据业主要求,竖井及横通道位置的通风管采用硬质铁皮材料制作,通风管尺寸为1200mm×1200mm。进入正线的通风管采用直径为Φ1000mm拉链式布袋风管,每节长20m,风管接头方式为双反边拉链式接头,安装方便,密封性能好。 通风管悬挂在横通道顶部,采用打设Φ22螺纹钢筋和托架进行固定,安装高度距离横通道顶部1m,进入正线隧道内悬挂在右侧衬砌墙体上,安装高度4。8m,如图1-1所示。作业时,每隔10米打眼,安装钢筋,然后布φ6mm钢筋拉线,用紧线器张紧,然后把风管吊挂在拉线下。风管吊挂要稳固,高度一致。挂设风管要平、直、顺,以减少风管的局部阻力。 (2)通风机的安装 为了保证压入较好的新鲜空气,风机安装在龙门架封闭围挡外侧,距离竖井口约5m处,为保证风机运转平稳,要求统一用I18工字钢焊接3。5m高,1。5m宽,5m长基座架,用铁皮包裹,在基座后面单独做门,将配电柜等安装在基座里面,将通风机固定在上面,并用螺杆连接牢固;外表统一喷涂相关标识标牌。 图1—1 隧道内通风管架设示意图 2、洞内电路布设 隧道施工用电采用三相五线制,供电电压为380/220V,供电线路采用95mm2塑料绝缘铝绞线.隧道照明设专用照明线路,采用36V低压供电,低压照明设备,36V低压变压器设在安全、干燥处,机壳接地,输电线路长度不应大于100m。 供电线路统一布设于进洞左侧衬砌墙体上, 380/220V供电线路安装高度不小于2。5m,36V照明线路安装高度不小于2。0m。供电线路应分层架设,按照高压在上,低压在下;干线在上,支线在下;动力线在上,照明线在下的原则布置.供电线路安装高度要统一,托架采用L50×4mm角钢加工,托架安装间距5m,线间距10cm,采用膨胀螺栓固定在初期支护上.如图2-1、2—2所示. 隧道照明保证灯光充足、均匀,不得耀眼.运输道路未成洞地段每隔6m,成洞地段每隔10m,装设60瓦节能电灯一个。漏水地段用防水灯头和灯罩;专人检修用电线路,防止漏电。配电箱要有门、有锁,实行“一机一闸一漏一箱"制度,并挂“有电、危险”警告牌(0。4m×0.3m)。抽水机、照明双回路双电源双保险,并有可靠的切换装置。 成洞地段固定的电线路,应使用绝缘良好胶皮线架设;施工地段的临时电线路宜采 用橡套电缆;竖井宜使用铠装电缆. 动力干线上的每一分支线,必须装设开关及保险丝具。禁止在动力线路上加挂照明 设施。 图2-1 电线路沿壁向架设平面示意图 图2—2 架供电线路架设断面示意图示: 3、高压风管、供水管、排水管布设 隧道洞内高压风水管、供水管、排水管与通风管同侧布置,用Φ22螺纹钢统一固定住进洞左侧衬砌墙体上。高压风管采用Φ150mm钢管,排水管采用Φ100mm钢管,供水管采用Φ50mm钢管,安装高度分别距行车路面120cm、70cm、40cm。如图3—1所示. 隧道洞内高压风水管、供水管、排水管沿洞壁架空布设,按照每5m 设置一个支撑点(用Φ22钢筋加工制成支架),每50m设置标志牌(规格为:15×10cm 白底黑字铁皮制作)。临时布设的高压风、水管线要沿洞壁固定,施工结束后及时拆除。 隧道施工为顺坡开挖时,为保证路面清洁,在下台阶开挖面位置设置一处集水坑,由集水坑抽水至排水管排出洞外,隧道施工为逆坡开挖时,距离掌子面10米处设置一处集水坑,掌子面位置设置一小型抽水泵,将掌子面处的积水抽至后方的集水坑内,然后由集水坑抽水至排水管排出洞外. 图2—1 高压风、水管沿壁向断面布置图 3
