建筑给水排水工程试题--.doc

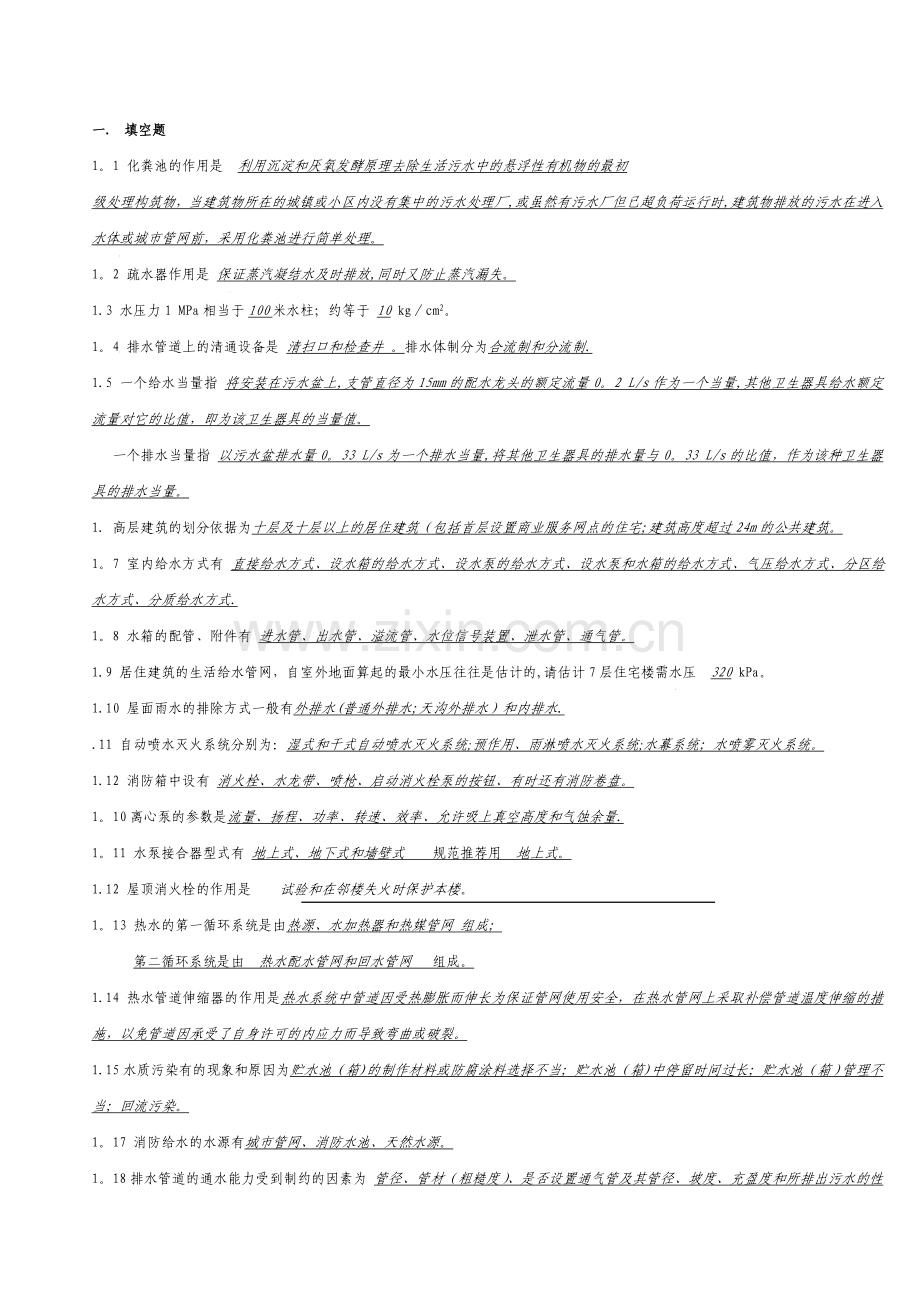

一 填空题1。1 化粪池的作用是 利用沉淀和厌氧发酵原理去除生活污水中的悬浮性有机物的最初级处理构筑物，当建筑物所在的城镇或小区内没有集中的污水处理厂,或虽然有污水厂但已超负荷运行时,建筑物排放的污水在进入水体或城市管网前，采用化粪池进行简单处理。1。2 疏水器作用是 保证蒸汽凝结水及时排放,同时又防止蒸汽漏失。1.3 水压力1 MPa相当于100米水柱；约等于 10 kgcm2。1。4 排水管道上的清通设备是 清扫口和检查井 。排水体制分为合流制和分流制.1.5 一个给水当量指 将安装在污水盆上,支管直径为15mm的配水龙头的额定流量0。2 L/s作为一个当量,其他卫生器具给水额定流量对它的比值，即为该卫生器具的当量值。 一个排水当量指 以污水盆排水量0。33 L/s为一个排水当量,将其他卫生器具的排水量与0。33 L/s的比值，作为该种卫生器具的排水当量。1. 高层建筑的划分依据为十层及十层以上的居住建筑（包括首层设置商业服务网点的住宅;建筑高度超过24m的公共建筑。1。7 室内给水方式有 直接给水方式、设水箱的给水方式、设水泵的给水方式、设水泵和水箱的给水方式、气压给水方式、分区给水方式、分质给水方式.1。8 水箱的配管、附件有 进水管、出水管、溢流管、水位信号装置、泄水管、通气管。1.9 居住建筑的生活给水管网，自室外地面算起的最小水压往往是估计的,请估计7层住宅楼需水压 320 kPa。1.10 屋面雨水的排除方式一般有外排水(普通外排水;天沟外排水）和内排水.11 自动喷水灭火系统分别为：湿式和干式自动喷水灭火系统;预作用、雨淋喷水灭火系统;水幕系统；水喷雾灭火系统。1.12 消防箱中设有 消火栓、水龙带、喷枪、启动消火栓泵的按钮、有时还有消防卷盘。1。10离心泵的参数是流量、扬程、功率、转速、效率、允许吸上真空高度和气蚀余量.1。11 水泵接合器型式有 地上式、地下式和墙壁式 规范推荐用 地上式。1.12 屋顶消火栓的作用是 试验和在邻楼失火时保护本楼。1。13 热水的第一循环系统是由热源、水加热器和热媒管网 组成；第二循环系统是由 热水配水管网和回水管网 组成。1.14 热水管道伸缩器的作用是热水系统中管道因受热膨胀而伸长为保证管网使用安全，在热水管网上采取补偿管道温度伸缩的措施，以免管道因承受了自身许可的内应力而导致弯曲或破裂。1.15水质污染有的现象和原因为贮水池（箱)的制作材料或防腐涂料选择不当；贮水池（箱)中停留时间过长；贮水池（箱）管理不当；回流污染。1。17 消防给水的水源有城市管网、消防水池、天然水源。1。18排水管道的通水能力受到制约的因素为 管径、管材（粗糙度）、是否设置通气管及其管径、坡度、充盈度和所排出污水的性质。一. 填空题1。1 室内给水系统按用途分为( 生活给水系统、生产给水系统、消防给水系统）室内给水系统由 （引入管、水表节点、给水管道、配水装置和用水设备、给水附件、 增压和贮水设备组成）。1。2 水压力 40 米水柱大约相当于 400 kPa; 4 个大气压 4 kgcm2.1。3 湿式报警阀的作用是用于（湿式系统），开启和关闭管网的水流,传递控制信号至控制系统并启动水力警铃直接报警。1.4 常用的喷头耐受温度为 68 ,显示颜色为 红色 . 厨房间的喷头耐受温度为 93 ，显示颜色为 绿色。1。5 一个水泵接合器的流量为 10 15 Ls 。1。6 室内排水系统由( 卫生器具和生产设备的受水器、排水管道、清通设备、通气管道、提升设备、局部处理构筑物 组成）。1。7 居住建筑的生活给水管网，自室外地面算起的最小水压往往是估计的，请估计5层住宅楼需水压 240 kPa，即 24 米水柱。1。8 据经验，民用建筑水落管间距为 812 米 。1。9 自动喷水灭火系统的危险等级分为 轻危险级、中危险级、重危险级和仓库危险级。1.10 排水立管上的检查口距地面的高度为 1。0 米；安装在横管上的间距一般为 1215 米。1。11 消火栓的安装方式有 栓口向下和垂直墙面 两种；距地面高度为 1.1 米.1。12 公用厨房间的排水需经 隔油池 处理。1.13 管道进、出水箱壁和水池池壁时应安装 防水套管 。1。14 一个喷头的理论喷水量为 1 Ls;设计喷水量为 1。33 Ls。1。15 终限流速的意义为当水膜所受向上的管壁摩察力与重力达到平衡时，水膜的下降速度和水膜厚度不再发生变化，这时的流速叫终限流速； 终限长度的意义为 从排水横支管水流入口至终限流速形成处的高度。1。16 坐式大便器和蹲式大便器排水管安装的不同之处在于 坐式大便器排水管上不需安装存水弯；蹲式大便器排水管上需安装存水弯.1.17 雨水内排水系统由雨水斗、连接管、悬吊管、立管、排出管、埋地干管和检查井组成.1。18 解决管道热胀冷缩问题，可采取的措施有利用管道自然形成的 L 型或 Z 型弯曲管段或设置伸缩器。1建筑给水系统的组成包括水源，引入管 、 水表节点 、 给水管网 、 配水装置和用水设备 、 给水附件 及给水局部处理设施和增压储水设备等. 2水景给水系统的组成有 土建部分 、设备部分,设备部分包括 喷头 、 管道 、 阀门 、 水泵 、供配电装置、自动控制装置。 3屋面雨雪水排放按雨水管道布置类可分为 外排水 、 内排水 、 混合排水 . 4自动喷水灭火系统由 水源 、 加压贮水设备 、 喷头 、 管网 、报警装置等 组成. 5。热水供应系统，按热水供应范围大小可分为 集中热水供应系统 、 局部热水供应系统 、区域性热水供应系统. 6建筑内排水系统安排除的污、废水种类不同,可分为以下三类，即 生活排水系统 、 工业废水排水系统 和 屋面雨雪水排水系统 排水系统。 7.建筑消 火栓给水系统一般由 水枪 、 水带 、 消火栓 、 消防管道 、消防水池、 高位水箱 和 水泵接合器 及增压水泵等组成。 8. 塑料管的连接方式有 焊接 、 粘接 、螺纹连接、法兰连接等.2、建筑给水管材常用的有 塑料管 、 复合管 、 铸铁管 、 钢管 等. 3、水表的技术参数有： 流通能力 、 特性流量 、 最大流量 、 额定流量 、 最小流量 、 灵敏度 等。 4、小区室外消防系统根据管网中的给水压力分为 常高压消防系统 、 临时高压消防系统 和 低压消防系统 系统。 5、闭式自动喷水灭火系统的组成： 喷头 、 报警阀 、 延迟器 、 火灾探测器 、 末端检试装置 。 6、当建筑物沉降,可能导致排出管倒坡时，应采取 防沉降 措施。 7、按雨水管道布置的位置可分为: 外排水系统 、 内排水系统 、 混合排水系统 。 8、在热水管网上补偿管道因温度变化造成伸缩的措施有 自然补偿和在一定间距加管道伸缩器。 1、给水铸铁管有(承插 ）连接和(法兰 ）连接两种方法.2、室内热水供应系统的第二循环系统指的是（热水配水管网）系统。3、在用水量较均匀时，水表口径应以安装水表管段的（设计 ）流量不大于水表的（额定 )流量来确定.4、（水泵接合器 ）是连接消防车向室内消防给水系统加压供水的装置.5、建筑给水包括（小区 ）给水和（建筑内部 )给水两部分。6、存水弯有（p ）型、（s ）型和（瓶 )型3种类型。7、建筑内部生活排水管道的坡度有（标准 )和（最小 )两种。8、(引入管 )是连接室内外给水管道的联络管,其穿越建筑物承重墙或基础时应（预留孔洞 ).二名词解释1、 流通能力：水流通过水表产生10kpa水头损失时的流量值。2、 排水当量：以污水盆的排水流量0.33L/s作为一个排水当量，将其他卫生器具的排水流量与0。33L/s的比值,作为该种卫生器具的排水流量.3、 分流制:是指居住建筑中的粪便污水和和生活废水；工业建筑中的生产污水和生产废水各自由单独的排水管道系统排除.4、 充实水柱：消火栓水枪喷嘴喷出的对灭火有效的射流长度，手提式水枪的充实水柱规定为：从喷嘴出口起至射流90的水量穿过38cm圆圈为止的一段射流长度。5、 直接加热：是利用燃气、燃油、燃煤为燃料的热水锅炉，把冷水直接加热到所需热水温度.或者是将蒸汽或高温水通过穿孔管或喷射器直接与冷水接触混合制备热水.2管道配件：在管道系统中起连接、变径、转向、分支等作用的零件。 4居住小区:含有教育、医疗、经济、商业服务及其它公共建筑的城镇居民住宅建筑区。 5自清流速：不同性质的污废水在不同管径和最大计算充满度的条件的最小流速。1、水表节点：是指安装在引入管上的水表及其前后设置的阀门和泻水装置的总称。 2、分质给水方式:根据不同用途所需的不同水质，分别设置独立的给水系统. 3、给水系统中的设计秒流量：建筑内卫生器具配水最不利情况组合流出时的瞬时高峰流量. 1、中水水质界于给水与排水之间的水,是将废水收集起来经适当处理后回用于器具的冲洗，浇洒绿地和浇洒道路等方面。 2、竖向分区竖向分区是指人为把高层建筑分为几个区域，每个区域分别有各自的管道系统和设备，防止最低处管道和器具超压. 3、给水当量 把一个污水盆上的配水龙头的额定流量0.2L/s作为一个给水当量，其它器具的当量以此折算 4、流出压力卫生器具为获得额定流量而需要的最小压力值 5、间接排水 器具排水管不直接与排水支管相连，而有一段空气间隔的排水方式称为间接排水。三、判断题（正确的划 错误的划并指出且改正 每小题2分 共16分) 1、建筑内给水管道设计流量的确定应符合用水规律。 ( ） 2、水泵接合器是连接消防车向室内消防给水系统加压的装置。 ( ) 3、当建筑高度不超过50m或建筑物内最低处消火栓静水压不超过0。50MPa时，室内消火栓系统可以不分区，组成一个消火栓给水系统. （ ） 4、化粪池是生活废水局部处理的构筑物. ( ) 5、延迟器的作用是防止由于水压波动原因引起报警阀误报警.（ ） 6、疏水器的作用是保证凝结水及时排放，同时又阻止蒸汽漏失。（ ） 7、当计算出的qg小于该管段上一个最大卫生器具的给水额定流量时，应以计算出的qg作为设计秒流量. （ ） 8、清扫口设置在立管上，每隔一层设一个。 ( )1水表节点是安装在引入管上的水表及其前后设置的阀门和泄水装置的总称( ） 2常见的局部水处理设施有化粪池、隔油池和降温池等。（ ） 3检查口可设置在排水横管上( ） 4设置伸缩节的排水立管，立管穿越楼板处固定支承时,伸缩节不得固定( ） 5普通消火栓系统均设有消防卷盘（ ）1、只要有一个大便器连接的管路,其管径最小值为DN100。(对 )2、生活水箱的出水管管底应高出箱内底，主要是为了保证有足够的静水压力。(错 )3、排水管道及合流制管道与生活给水管道交叉时,应敷设在给水管道的下面。（对 )4、室内热水供应系统回水横干管的水流方向与坡向均相反。错（ )5、消防水箱应贮存5min的消防用水量。（ 错 ）二。 简要回答问题2.1 什么叫消火栓的充实水柱？请列式说明充实水柱与水压之间的关系。答:水枪射流中在26mm38mm直径圆断面内、包含全部水量7590的密实水柱长度，称为充实水柱长度，以Hm表示.关系： kPa2.2 生活给水管、消火栓消防管道、喷淋管道中的流速各有何规定？生活给水管道,不宜大于2.0 m/s,当有防噪声要求，且管径小于或等于25mm时，生活给水管道流速采用0。81。0 m/s；消火栓系统消防给水管道不宜大于2。5 m/s；自动喷水灭火系统给水管道不宜大于5m/s,但其配水支管在个别情况下可控制在10 m/s以内。2.3 生活、消火栓消防、自动喷水灭火系统给水分区的依据是什么？生活：住宅3035m 水柱,办公楼等3545m水柱;消火栓:80m水柱；喷淋:120m水柱。2.4 排水通气管的作用是什么?排除管内臭气和有害气体；使管内维持正压，防止水封破坏;减轻管道受有害气体腐蚀。2.5 水流指示器、水泵接合器的作用是什么?水流指示器用于喷水灭火系统中。当某个喷头开启喷水或管网发生水量泄漏时，管道中的水产生流动，引起水流指示器中桨片随水流而动作，接通延时电路20s30s之后，继电器触电吸合发出区域水流电信号，送至消防控制室。水流指示器通常安装在各楼层配水干管上.水泵接合器是连接消防车向室内消防给水系统加压供水的装置,即消防车上的水泵从室外消火栓或消防水源抽水,通过水泵接合器向室内消防给水系统加压供水，一般设于消防车易于接近的地方。2.6 管道安装分为几种方式？各有什么优、缺点?明装和暗装两种形式：明装优点：安装维修方便,造价低；缺点:外露的管道影响美观，表面易结露、积灰尘。暗装优点：管道隐蔽，不影响室内美观、整洁；缺点：施工复杂，维修困难，造价高.2.7 水质防护有哪些措施? 饮用水管道与贮水池（箱）不要布置在易受污染处,非饮用水管不能从贮水设备中穿过。贮水池（箱）若需防腐,应选用食品级玻璃钢为原料.贮水池（箱）要加强管理，池（箱）上加盖防护，池（箱)定期清洗.给水装置放水口与用水设备溢流水位之间，应有不小于放水口径2。5倍的空气间歇。生活饮用水管道不能与非饮用水管道直接连接.非饮用水管道工程验收时，应逐段检查，以防饮用水与非饮用水管道误接,其管道上的放水口应有明显标志，避免非饮用水误用和误饮。 2.8 机械循环管网在计算循环泵扬程时为什么要增加循环附加流量？由于系统的总循环流量qx是管网不配水时，为保证配水水温所需的最小流量,当系统中某些点放水时，其流量与qx同时通过配水管道，此时的水头损失必将大于qx通过配水管道的水头损失。所以在计算水泵扬程时，必须考虑这一工况，否则某些点放水时，会影响全系统的正常循环,使系统的其他部分水温降低。2.9 屋顶水箱储存的10分钟消防水量如何计算？并画出10分钟消防水量不移作它用的措施示意图10mm孔消防水量Q查规范得到，然后Q6010，得到10分钟消防水量。在高层建筑中,计算得到消防水量6m3并12 m3，取6 m3；12m3并18 m3,取12 m3；18 m3，取18 m3。2。10 贮水池和水箱容积如何计算？贮水池容积计算： V（QbQL）TbVfVs （Qb:水泵出水量，m3h；QL：水池进水量m3h；Tb:水泵最长连续运行时间，h;Vf ：消防贮备水量，m3；Vs:生产事故备用水量，m3）说明：生活(生产）调节水量（QbQL）Tb可按不小于建筑日用水量的812计，若贮水池仅起调节水量作用，则贮水池有效容积不计Vf和Vs; 如考虑消防水量，则根据消防要求，以火灾延续时间内所需消防用水总量计。Vs应根据用户安全供水要求等因素确定。水箱容积计算：由室外给水管网直接供水:VQL TL (QL：最大连续平均小时用水量，m3h;TL：最大连续供水时间，h）水泵自动启动供水:VCqb（4Kb） (qb：水泵出水量,m3h； Kb:水泵1h之内最大启动次数，一般选用48次h)2。11 室内生活给水的水泵扬程如何计算?HH1H2H3H4 H1：最不利点位置高度，kPa；H2:管路总水损,kPa；H3:水表水损H4:最不利点所需流出水头.2。12 消火栓的布置间距规范有何规定？多层建筑和高层建筑的裙房不超过50m，高层建筑不超过30m。2.13 生活给水管、排水管、消防管、热水管、雨水管管材如何选用?生活给水管:给水塑料管、镀锌钢管；排水管管材:排水塑料管、铸铁管；消防管管材:镀锌钢管、无缝钢管;热水管管材：铜管、镀锌钢管；雨水管管材:排水塑料管、白铁管。2。14 哪些因素可引起水封变化？诱导虹吸作用；自虹吸作用；静态蒸发作用.2。15 雨水地面排出管最小管径为多少？室外检查井的间距一般为多少?雨水地面排出管最小管径为：DN150（De160）;室外检查井的间距一般为:2030 m。1. 设有附属设备的供水方式有哪些？答：(1）单设水箱供水方式;（2)设置水箱和水泵的联合供水方式;（3）设储水池、水泵和水箱的供水方式;（4)气压装置供水方式；(5）设有调速水泵的供水方式。2。什么叫水封？水封破坏的原因是什么？答：水封是利用一定高度的静水压力 来抵抗管道内压力变化 ，防止管道内的气体进入室内的措施 。破坏的原因主要有自虹吸损失、诱导虹吸损失和静态损失。（答出三种损失即得分3。 通气管有何作用?常用的通气管有哪些?（1)通气管的作用：向排水管系补给空气,减小其内部气压的变化,防止卫生器具水封破坏使水流畅通。(3分）（2）通气管的类型：伸顶通气管，专用通气管，主通气立管，副通气立管,环形通气管,器具通气管,结合通气管。(2分）写出四个给满分4. 热水供应系统按供给范围分有哪几种类型？各自适用什么样的场合，有什么优点？ 热水供应系统按照给范围分为局部热水供应系统，集中热水供应系统和区域热水供应系统。 适合场合：(1）局部热水供应系统：系统简单、造价低，维护管理方便。适用于饮水店、理发店和民用住宅建筑。(2）集中热水供应系统：加热设备集中、管理方便、锅炉效率较高、使用方便。适用于宾馆、医院、公共浴室.(3）区域热水供应系统：污染小，自动化管理高，效率高.适用于热水供应系统建筑较多、大型工业企业。5. 湿式喷水灭火系统工作原理？答:在火灾发生初期阶段室内温度不断升高，当温度上升到使闭式喷头的温感元件爆破或熔化时，压力水从喷头喷出，及产生自动喷水灭火。此时管道内的水由原来静止变为流动，水流指示器发出信号，持续喷水造成报警阀上下压力不一样，从而打开报警阀。消防控制系统打开消防水泵和阀。6。建筑雨水排水系统中内排水系统排水过程？其组成？答：降落到屋面上的雨水沿屋面流入雨水斗，经连接管、 悬吊管进入排水立管,再经排出管流入雨水检查井或经埋地干管排至室外雨水管道。组成：雨水斗、连接管、悬吊管、立管、排出管、埋地干管和检查井.1、为什么计算给水管道的设计流量？ 答：给水管道的设计流量是确定各管段管径、计算管路水头损失、进而确定给水系统所需压力的主要依据.2、设有增压与贮水设备的给水方式有那些？ 答：单设水泵的给水方式、设置水塔和水泵的给水方式、设置贮水池、水泵和水箱的给水方式、设气压给水装置的给水方式、设变频调速给水装置的给水方式。 3、室外消防系统有何作用？ 答:一是供消防车从该系统取水，经水泵接合器向室内消防系统供水,增补室内消防用水不足；二是消防车从该系统取水，供消防车、曲臂车等的带架水枪用水，控制和扑救火灾. 4、消防水箱有哪些作用? 答：平时满足各种消防设施的工作压力要求,在发生火灾时，满足消防主泵启动前扑救初期火灾之用的消防用水量与水压的要求. 5、排水系统按排除的污、废水种类的不同可分那几类？ 答：粪便污水排水系统、生活废水排水系统、生活污水排水系统、生产污水排水系统、生产废水排水系统、屋面雨水排水系统. 6、通气管有哪些作用? 答:将排水管道内散发的有毒有害气体排放到一定空间的大气中去，以满足卫生要求；向排水管道内补给空气,减少气压波动幅度，防止水封破坏；经常补充新鲜空气，可减轻金属管道内壁受废气的腐蚀，延长管道使用寿命。 7、塑料管的性质及特点？ 答:具有良好的化学稳定性，耐腐蚀,不受酸、碱、盐、油类等物质的侵蚀;物理机械性能也很好，不燃烧、无不良气味、质轻且坚，密度仅为钢的五分之一，运输安装方便；管壁光滑,水流阻力小；容易切割，还可制造成各种颜色。 8、什么是给水当量？ 答：将安装在污水盆上直径为15mm的配水龙头的额定流量0。2L/s作为一个当量。 五、问答题 （每小题5分 25分） 1、流速式水表口径是如何确定的? 答:一般以通过设计流量小于水表的额定流量确定水表的公称直径。当用水量均匀时，应该按该系统的设计流量不超过水表的额定流量来确定水表口径；当用水不均匀时且高峰流量每昼夜不超过3h，应按该系统的设计流量不超过水表的最大流量来确定水表口径，同时水表的水头损失不能超过允许值;当设计对象为生活（生产)、消防共用的给水系统时，选定水表时，不包括消防流量,但应加上消防流量复核，使其总流量不超过水表的最大流量. 2、简述低层建筑室内消火栓的给水方式及适应条件 答：（1）无水箱、水泵室内消火栓给水方式。适应于室外管网所提供的水量、水压，在任何时候均能满足室内消火栓给水系统所需水量、水压。（2)仅设水箱不设水泵的消火栓给水方式。适应于室外给水管网一日间压力变化较大，但水量能满足室内消防、生活和生产用水.(3）设有消防泵和消防水箱的室内消火栓给水方式.适应于室外给水管网的水压不能满足室内消火栓给水系统所需要水压,为保证初期使用消火栓灭火时有足够的消防水量，而设置水箱储备10min室内消防用水量。 3、UPVC管的优缺点? 答：优点:具有重量轻、耐腐蚀、不结垢、内壁光滑、水流阻力小、外表美观、容易切割、便于安装、节省投资和节能等。缺点：强度低、耐温差（使用温度在5+50之间）、线性膨胀量大、立管产生噪声、易老化、防火性能差等。 4、化粪池的作用？ 答:生活污水中含有大量粪便、纸屑、病原虫等杂质，化粪池将这些污染物进行沉淀和厌氧发酵，能去除5060%的悬浮物，沉淀下来的生活污泥经过3个月以上的厌氧消化。将污泥中的有机物进行氧化降解，转化成稳定的无机物，易腐败的生活污泥转化为熟污泥,改变了污泥的结构，便于外运,并可用作肥料。 5、热水供应系统按热水供应的范围大小分为哪几种系统? 答：局部热水供应系统。适用于热水用水量较小且较分散的建筑，如单元式住宅、医院等建筑。 集中热水供应系统.适用于要求高，耗热量大，用水点多且比较集中的建筑，如高级住宅、旅馆等建筑。 区域性热水供应系统.适用于城市片区、居住小区的范围内.2。1 气压给水设备工作原理怎样，有何优、缺点？气压给水设备是根据波义耳马略特定律即在定温条件下，一定质量气体的绝对压力和它所占的体积成反比的原理制造的。它利用密闭罐中压缩空气的压力变化,调节和压送水量，在给水系统中主要起增压和水量调节作用.其优点:灵活性大，设置位置不受限制，便于隐蔽，安装、拆卸都很方便,占地面积小，工期短，土建费用低,便于维护管理，水质不易受污染有助于消除水锤的影响。其缺点:调节容积小,贮水量少,压力容器耗用钢材较多,压力变化大，耗电量大.2.2 室内生活、生产、消火栓系统给水管网如何估算局部水头损失？生活给水管网按沿程水头损失的 2530计；生产给水管网;生活、消防共用给水管网；生活、生产、消防共用给水管网按沿程水头损失的 20计；消火栓消防系统给水管网为 10；自动喷水灭火系统消防给水管网为 20；生产、消防共用给水管网为 15。2。3 规范对消火栓的充实水柱有何要求？建筑高度小于或等于 24m 时，且体积小于 5000 m3 的库房,可采用 1 支水枪充实水柱到达室内任何部位。水枪的充实水柱长度由计算确定，一般不应小于 7m，但甲乙类厂房、超过 6层的民用建筑、超过 4 层的的厂房和库房内，不应小于 10m;高层工业建筑、高架库房内，水枪的充实水柱不应小于 10m。 建筑高度不超过 100m 的高层建筑不应小于 10m;建筑高度超过 100m 的高层建筑不应小于 13m.2。4 热水的直接加热和间接加热各有什么优、缺点？各适用于哪些场合?热水锅炉直接加热具有热效率高、节能的特点；蒸汽直接加热方式具有设备简单、热效率高、无需冷凝水管的优点,但噪声大，对蒸汽质量要求高,由于冷凝水不能回收致使锅炉供水量大，且需对大量的补充水进行水质处理，故运行费用高。间接加热的优点是回收的冷凝水可重复利用，只需对少量补充水进行软化处理，运行费用低，且加热时不产生噪声，蒸汽不会产生污染，供水安全。缺点为热效率不及直接加热.2。5 屋顶水箱放空管与溢流管排水至何处？为什么？排至屋面,空气隔断。因为可避免排水管道中的臭气进入屋顶水箱.2。6 室外消火栓的作用是什么？每只室外消火栓的水量是多少？室外消火栓的作用是向消防车提供消防水，直接扑灭火灾或通过水泵接合器向室内消防系统供水。每只室外消火栓的水量 1015 Ls。2.7 自动喷水灭火系统在什么情况下需将喷头朝上安装？为什么?汽车库需将喷头朝上安装，以免碰坏;吊顶高度大于 80cm 且有可燃物在吊顶层中时，以扑灭吊顶层中的火灾。2。8 写出自动喷水灭火系统的动作过程.失火喷头承受温度超过耐受温度而爆破喷水水流指示器向消防控制室传信号湿式报警阀延时器水力警铃报警压力开关完成电动警铃报警或向消防控制室传送电信号，启动喷淋泵消防车可通过水泵接合器补充水至喷淋系统.2。9 室内消火栓系统由哪几部分组成水枪、水带、消火栓、消防管道、消防水池、高位水箱、水泵接合器、增压增压水泵等。2.10 为什么要计算最高日最大时给水量、给水秒流量？按照最高日最大时给水量选用设备;按照给水秒流量确定管径。2.11 通气管有哪几种类型？伸出屋面高度有何要求？伸顶通气、专用通气管、主通气立管、副通气立管、器具通气管、环形通气管和结合通气管.伸出屋面不小于 0.3m,但应该地区最大积雪厚度，上人屋顶应2m。2。12 什么叫充盈度？哪些管道采用？为什么？水深与管径的比值为充盈度；建筑内部排水横管按非满流设计，以便使污废水释放出的有毒有害气体能自由排出；调节排水高度系统内的压力;接纳意外的高峰流量。2.13 居住小区给水管道的设计流量如何确定?服务人口3000 人，采用公式 qg0。2 N g kNgg 计算服务人口3000 人,Q1(khqdN）86400;Q2幼托、中小学、菜场、浴室、饭店、旅馆、医院等公共建筑分别计算累加后计入。服务人口13000 人，应按室外给水设计规范规定的公式、用水定额和时变化系数计算管道的设计流量。2。14 底层排水管为什么要求单独排出室外？排水系统中的清扫口如何设置？为避免污水排出横管堵塞时，污水从底层冒出，特别在靠近排水立管底部的排水支管的连接不能满足规范的要求时，须单独排出.在连接两个和两个以上的大便器,三个和三个以上的卫生器具的污水横管上应设置清扫口.2.15 住宅水表直径一般为多大直径?如何设置？室外水表如何设置？住宅水表直径一般为 20mm，水表前需安装阀门,设置在厨房间的水表一般安装高度为 1m;室外水表一般安装在水表井中，水表前后均须安装阀门。1高层建筑排水系统为使排水通畅采取的技术措施是什么？(5分） 答：设专用通气管、吸气阀（3分）安装特殊的配件（2分） 2消火栓栓口的压力有哪三部分组成？超过6层的民用建筑物消防水枪的充实水柱要求是多少米?（5分） 答：水枪喷嘴处的压力、水带的水头损失、消火栓栓的水头损失、10m水柱 3、给水管网水力计算的目的是什么？(3分） 答：确定给水管道管径（2分)确定管网所需水压（1分) 4、室内排水横管水力计算时须满足哪些规定？(5分） 。答：充满度、自请流速、管道坡度、最小管径、最大流速(5分） 5. 一个完整的热水供应系统由什么组成？疏水器安装在什么管道上？ 答:第一循环系统（热媒系统）、第二循环系统（热水供应系统）、附件 蒸汽的凝结水管道上。(1分） 6。 给排水设计中，管线综合的原则是什么？（8分) 答：（1)电缆桥架与输送液体的管线应分开设置(2分) （2）先保证重力流管线的布置（1分）（3)考虑施工顺序，先施工的管线在里边,需保温的管线放在易施工的位置（2分） （4)先管径大的管线,后管径小的管线（1分） （5）分层布置，由上而下按蒸汽、热水、给水、排水管线顺序排列（2分) 兼作消防用水贮备时，还包括10分钟的室内消防流量(2分)1、画出带旁通管的水表节点示意图.（5分）2、什么叫充满度?室内排水系统的充满度设计成满流状态还是非满流状态？（4分)答水深h与管径d的比值,即h/d叫充满度。(2分) 室内排水系统的充满度设计成非满流状态3、某建筑室内用水量不均匀，所需水压为26mH2O,市政资用水头为0。2Mpa，不允许从市政管网直接抽水，试选择给水方式，并绘出示意图，说明其优、缺点。(10分）答选择水池、水泵和水箱三者联合工作的给水方式.(2分）优点：停水停电可延时供水，水泵效率高；（2分) 缺点：系统复杂,投资大,管理不便，有贮水设备易产生二次污染。（2分)图（4分）4、容积式水加热器的特点及适用条件是什么？（6分） 答、容积式水加热器的特点:具有较大的贮存和调节能力，被加热水通过时的压力损失较小,用水点处压力变化平稳,出水水温较稳定，对温度自动控制的要求较低,管理比较方便。但该加热器中,被加热水流速缓慢，传热系数小,热交换效率低,且体积庞大占用过多的建筑空间。（4分)适用条件:适用于用热水量不均匀的建筑.5、如何进行室内给水系统所需水压值的估算?（3分)估算法：按建筑层数估算:一层 10mH2O 二层 12 mH2O 三层及三层以上每增加一层，增加4 mH2O。适用于住宅类建筑，水压值是从室外地坪算起的6、在什么情况下排水系统要设置环形通气管？（4分) 答当横管上连接的卫生器具数较多(接纳4个及4个以上卫生器具且横支管的长度大于12m、连接6个及6个以上大便器的污水横支管），相应排放的水量较多时,易造成管内压力波动，使水流前方的卫生器具的水封被压出，后方卫生器具的水封被吸入，此时应设置环形通气管。7、室内热水供应系统为什么要设置循环管路？有哪几种循环方式？分别适用什么情况？（7分） 答热水供应系统设置循环管路的目的：为了保证配水点处的水温能够达到设计温度标准而设置循环管路，循环管路的循环流量主要是为了满足配水管网的热损失。(1分）全循环：支管、立管、横干管均设循环管的方式。适合于标准高的建筑。（2分）半循环:只有横干管设循环管的方式。适合于标准较低的建筑。（2分）不循环:不设循环管的方式。适合于用水均匀或定时供水的建筑8、什么叫单立管、双立管、三立管系统？它们分别对应哪种排水体制？（6分）单立管：只设排水管道的排水系统。可用于合流制，也可用于分流制.（2分） 双立管：设一个排水立管,一个通气立管。用于合流制。（2分) 三立管：设一个通气立管，两个排水立管（污水立管和废水立管）。用于分流制.（三. 计算题已知某城市最高日用水量标准为230 升/人日的住宅楼一座共32户，每户按5人计, 卫生间内设冲洗水箱坐式大便器1个、一个阀开洗脸盆一个、一个阀开洗涤盆1个，其给水当量分别为0。5、0.8、0.7,其1。02、K0.0045,试求该住宅的最高日用水量和引入管中的秒流量。解： 最高日用水量：23032536800 Ld 引入管中的秒流量:qg0。2kNg卫生器具给水当量总数：320。5320.8320.764; 1.02; k0.0045qg0.21。020。0045641.92 （Ls）四. 某集体宿舍的厕所间及盥洗间共设高位水箱大便器8个，小便器3个，洗脸盆12个,污水盆2个，试确定排出管中的合流污水设计流量，已知数据如下：卫生器具名称数量(个)排水量（升/秒个)当量数（当量/个)高水箱大便器81.54。5小便器30.170。5洗脸盆120.250.75污水盆20.331。0值1.5解:qu0。12qmax卫生器具排水当量总数:Np4580。530。75121.0248。5；qmax1。5qu0。121。51.52.75 （Ls）五某一宾馆，建筑面积为5000m2, 客房总床位数为300个，热水供应时间为24小时,用水定额为200L/d床（60）.其它设计资料为:热媒为蒸汽(表压P=0.2Mpa)，汽化热为2167KJ/Kg,间接加热的换热器出口设计水温为70，冷水水温为10，热水时变化系数为5。61，热媒与被加热水计算温差tj为93,铜换热盘管传热系数K为3140KJ/m2h、=0.75.计算:1.最大时热水用量； 2.小时耗热量； 3蒸汽用量；4换热面积；5热水贮水器的贮水容积（按45分钟计）。解：1最大时热水用量：Qr5。613002002414025( Lh）（60热水）Kr0。8333333 140250。83311687.5(Lh）（70热水)1. 小时耗热量：QCB（trtL）Qr4。19（7010）11687。52938237。5 (kJh）或：QCB(trtL）Qr4.19(6010）140252938237。5（kgh)3蒸汽用量：Gm（1。11。2）Qh1.22938237。521671627.08 (kgh）4换热面积:F16。1( m2）5热水贮水器的贮水容积（按45分钟计）:V8。766（m3）(70热水）V10.519（m3) (60热水） 1一栋三层高的集体宿舍，每层设有自闭冲洗阀蹲式大便器4个， 设有5个水龙头的盥洗槽,自闭式挂式小便器3个,淋浴器2个，普通水龙头的污水池1个，管道采用给水塑料管,试确定该宿舍楼总引入管的设计秒流量。已知：集体宿舍 =3 名称 给水当量 额定流量 水龙头 1 0。2L/s 淋浴器 0。75 0。15 L/s 挂式小便器 0.5 0。1 L/s 蹲式大便器 6 1.2 L/s 解：当量总数Ng（4651 0。53 20.751）399 秒流量 qg0.12 0.12 1.52某办公楼，共5层，每层两端设有盥洗间、厕所各一个,每个盥洗间设有10个DN15配水龙头（N=1。0）；每个厕所设有1小便槽4米(N=1.0 /m)，设冲洗水箱浮球阀大便器5个（N=5 )，试计算该楼给水引入管的设计秒流量(a=3。0，k=0)。 解:该宿舍楼卫生器具的总当量数为： Ng=（10+4)25+55=165个当量 根据公式qg =0.2a + k Ng 将a=3.0 ,k=0，Ng = 165代入可得该楼给水引入管的设计秒流量qg = 7.7 L/s 三、某工厂中一个车间的卫生间设有自闭式冲洗阀 5 只,自动冲洗水箱或小便器4 只污水盆 2 只,两个阀开淋浴器 10 只，求给水总管中的设计秒流量.已知数据如下表： 卫生器具名称 数量 额定流量（l/s） 同时给水百分数（) （个) 大便器（自闭式冲洗阀） 5 1.2 30 小便器(自动冲洗水箱式) 4 0。1 100 普通水龙头洗脸盆 10 0.2 80 污 水 盆 2 0。2 33 淋浴器（2 个阀开) 10 0。15 100解:qgq0n0b1。25300。1
