混凝土路面单元工程质量评定表.doc

水利水电工程
表1.5 混凝土单元工程质量评定表
单位工程
发电厂房工程02
单元工程量

分部工程名称
进场公路工程 02-12
施工单位

单元工程名称、部位

评定日期
年 月 日
项次
工 序 名 称
工 序 质 量 等 级
1
基础或混凝土施工缝

2
模板

3
△钢筋

4
止水、伸缩缝和排水管安装

5
△混凝土浇筑工序

评 定 意 见
单元工程质量等级
工序质量全部合格，主要工序——钢筋、混凝土浇筑两工序质量 ，
工序质量优良率为 ％

施工单位
年 月 日
建设
（监理)
单位
年 月 日
水利水电工程

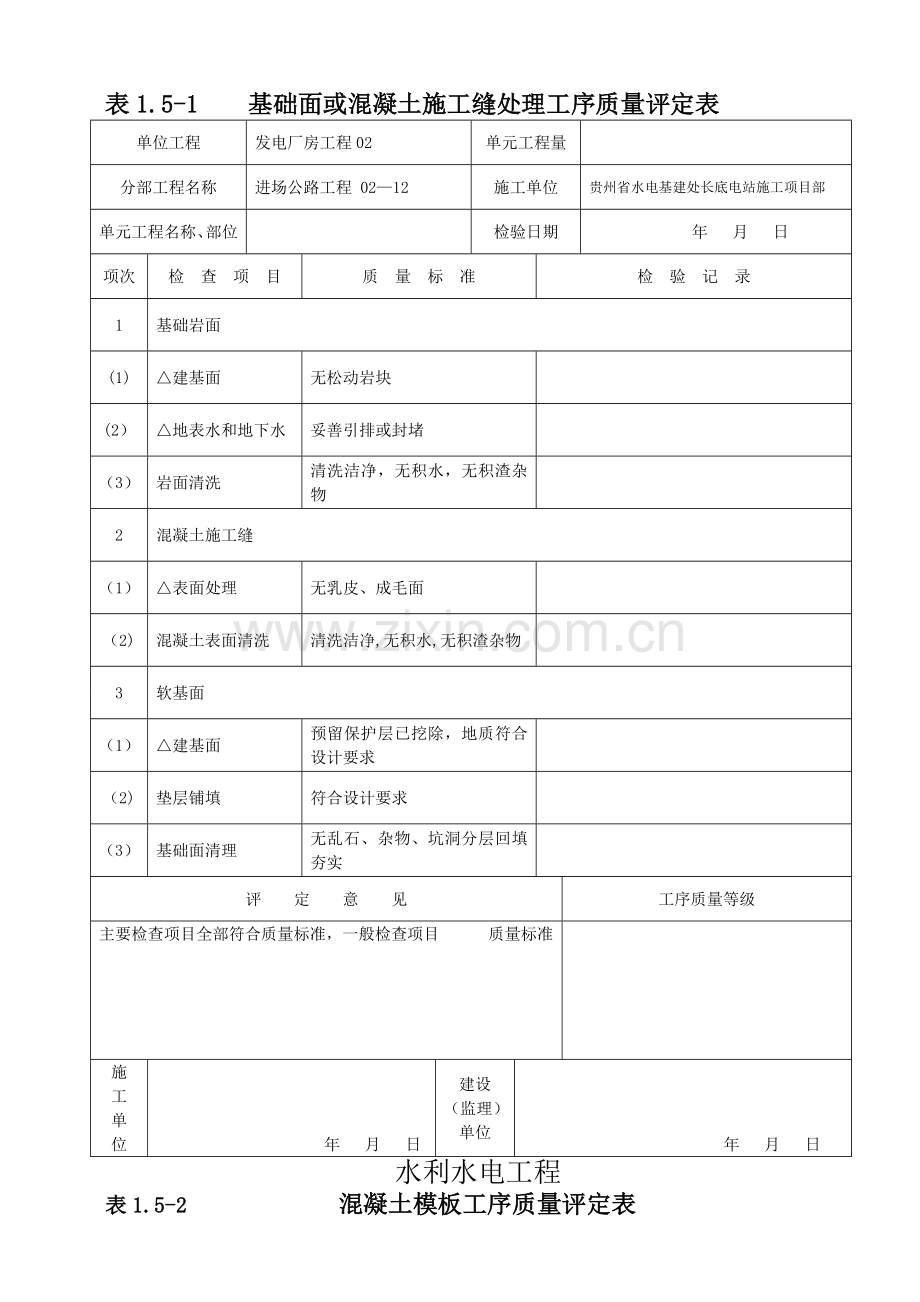

表1.5-1　　基础面或混凝土施工缝处理工序质量评定表
单位工程
发电厂房工程02
单元工程量

分部工程名称
进场公路工程 02—12
施工单位
贵州省水电基建处长底电站施工项目部
单元工程名称、部位

检验日期
年 月 日
项次
检　查　项　目
质　量　标　准
检　验　记　录
1
基础岩面
(1)
△建基面
无松动岩块

(2）
△地表水和地下水
妥善引排或封堵

（3）
岩面清洗
清洗洁净，无积水，无积渣杂物

2
混凝土施工缝
（1）
△表面处理
无乳皮、成毛面

（2)
混凝土表面清洗
清洗洁净,无积水,无积渣杂物

3
软基面
（1）
△建基面
预留保护层已挖除，地质符合设计要求

（2)
垫层铺填
符合设计要求

（3）
基础面清理
无乱石、杂物、坑洞分层回填夯实

评　　定　　意　　见
工序质量等级
主要检查项目全部符合质量标准，一般检查项目　　　质量标准

施
工
单
位
　　　　　　　　　　年　 月 　日
建设
（监理）
单位　
　　　　　　　　　　　年 　月 　日
水利水电工程
表1.5-2 混凝土模板工序质量评定表
单位工程
发电厂房工程02
单元工程量

分部工程名称
进场公路工程 02—12
施工单位
贵州省水电基建处长底电站施工项目部
单元工程名称、部位

检验日期
年 月 日
项次
检 查 项 目
质 量 标 准
检 验 记 录
1
△稳定性、刚度和强度
符合设计要求

2
模板表面
光洁、无污物、接缝严密

项次

检测项目
设计值
允 许 偏 差(mm）
实 测 值
(mm）
合格数（点)
合格率（%）
外 露 表 面
隐蔽内面
钢模
木模
1
模板平整度；相邻两板面高差

2
3
5

2
局部不平（用2m直尺检查）

2
5
10

3
板面缝隙

1
2
2

4
结构物边线与设计边线

10
15

5
结构物水平断面内部尺寸

±20

6
承重模板标高

±5

7
预留孔、洞尺寸及位置

±10

检查结果
共检测 点，其中合格 点，合格率 ％
评 定 意 见
工序质量等级
主要检查项目全部符合质量标准。一般检查项目 质量标准。检测项目实测点合格率 ％

施工单位
年 月 日
建设
（监理）
单位
年 月 日
水利水电工程
表1。5-3 混凝土钢筋工序质量评定表
单位工程
发电厂房工程02
单元工程量

分部工程名称
进场公路工程 02-12
施工单位
贵州省水电基建处长底电站施工项目部
单元工程名称、部位

检验日期
年 月 日
项次
检 查 项 目
质 量 标 准
检 验 记 录
1
△钢筋的数量、规格尺寸、安装位置
符合设计图纸

2
焊缝表面和焊缝中
不允许有裂缝

3
△脱焊点和漏焊点
无

项次
检 测 项 目
设计值
允许偏差
（mm)
实 测 值
(mm)
合格数（点）
合格率（%）
1
点 焊 及 电 弧 焊
帮条对焊接头中心的纵向偏移差

0.5d

2
接头处钢筋轴线的曲折

4度

3
△焊缝
长度

－0.5d

高度

－0。05d

宽度

－0。1d

咬边深度

0。05d
不大于1

表面气孔夹渣
在2d长度以上

不多于2个

气孔、夹渣直径

不大于3

4
△绑扎
缺扣、松扣

≤20%
且不集中

弯钩朝向正确

符合设计图纸

搭接长度

－0.05
设计值

项次
检测项目
设计值
允许偏差（mm）
实 测 值
（mm）
合格数（点）
合格率（％）
5
对焊及溶槽焊
△焊接接头根部未焊透深度
Ø25～40mm
钢筋

0。15d

Ø40～70mm
钢筋

0。10d

接头处钢筋中心线的位移

0.10d不大于2

6
钢筋长度方向的偏差

±1/2净保护层

7
同一排受力钢筋间距的局部偏差
柱及梁

±0.5d

板、墙

±0.1间距

8
同一排中分布钢筋间距的偏差

±0。1间距

9
双排钢筋，其排与排间距的局部差

±0。1间距

10
梁与柱中钢箍间距的偏差

0.1箍筋间距

11
保护层厚度的局部偏差

±1/4净保护层厚

检查结果
共检测 点,其中合格 点,合格率 ％
评 定 意 见
工序质量等级
主要检查项目全部符合质量标准.一般检查项目 质量标准。检测项目实测点合格率 ％

施工单位
年 月 日
建设
（监理）
单位
年 月 日
水利水电工程
表1.5-4 混凝土止水、伸缩缝和排水管安装
工序质量评定表
单位工程
发电厂房工程02
单元工程量

分部工程名称
进场公路工程 02-12
施工单位
贵州省水电基建处长底电站施工项目部
单元工程名称、部位

检验日期
年 月 日
项次
检 查 项 目
质 量 标 准
检 验 记 录
1
伸缩缝制作及安装
涂敷沥青料
混凝土表面洁净干燥，涂刷均匀平整，与混凝土粘接紧密，无气泡圈隆起现象

2
粘贴沥青油毛毡
伸缩缝表面清洁干燥，蜂窝麻面已处理并填平，外露施工铁件割除，铺设厚度均匀平整，搭接紧密

3
铺设预制油毛毡板
混凝土表面清洁，蜂窝麻面已处理并填平,外露施工铁件割除，铺设厚度均匀平整、牢固，相邻块安装紧密平整无缝

4
△沥青井、柱安装
电热原件及绝缘材料置放准确牢固，不短路，沥青填塞密实,安装位置准确、稳固，上下层衔接好

项次
检 测 项 目
设计值
（mm）
允许偏差
（mm）
实 测 值
(mm）
合格数
（点）
合格率
（％）
1
金属、塑料、橡胶止水
金属止水片的几何尺寸
宽

±5

2
高（牛鼻子)

±2

3
长

±20

4
金属止水片搭接长度

不小于20双面氧焊

5
安装偏差
大体积混凝土

±30

细部结构

20

6
坝体排水管安装
拔管排水管
平面位置

≤100

12
倾斜度

≤4%

13
多孔性排水管
平面位置

≤100

14
倾斜度

≤4％

15
△排水管通畅性

通畅

检测结果
共检测 点，其中合格 点，合格率 %
评 定 意 见
工序质量等级
主要检查项目全部符合质量标准。一般检查项目 质量标准。检测项目实测点合格率 ％

施工单位
年 月 日
建设
(监理）
单位
年 月 日
水利水电工程
表1。5-5 混凝土浇筑工序质量评定表
单位工程
发电厂房工程02
单元工程量

分部工程名称
进场公路工程 02-12
施工单位
贵州省水电基建处长底电站施工项目部
单元工程名称、部位

检验日期
年 月 日至 年 月 日
项次
检 查 项 目
质 量 标 准
检 验 记 录
优 良
合 格
1
砂浆铺筑
厚度不大于3cm,均匀平整、无漏振
厚度不大于3cm，局部稍差

2
△入仓混凝土料
无不合格料入仓
少量不合格料入仓，经处理尚能基本满足设计要求

3
△平仓分缝
厚度不大于50cm，铺设均匀,分层清楚,无骨料集中现象
局部稍差

4
△混凝土振捣
垂直插入下层5cm有次序,无漏振
无架空和漏振

5
△铺料间歇时间
符合要求，无初凝现象
上游迎水面15m以内无初凝现象,其他部位初凝累计面积不超过1%

6
积水和泌水
无外部水流入，泌水排除及时
无外部水流入，有少量泌水，排除不够及时

7
插筋、管路等埋设件保护
保护好，符合要求
有少量位移，但不影响使用

8
混凝土养护
混凝土表面保持湿润，无时干时湿现象
混凝土表面保持湿润，但局部时间有时干时湿现象

9
△有表面平整要求的部位
符合设计规定
局部稍超出规定,但累计面积不超过0.5 ％

10
麻面
无
少量麻面，但累计面积不超过0.5％

11
蜂窝狗洞
无
轻微、少量、不连续，单个面积不超过0.1m2，深度不超过最大粒径,已按要求处理

12
△露筋
无
无主筋外露，箍、副筋个别微露，已按要求处理

13
碰损掉角
无
重要部位不允许，其他部位轻微少量,已按要求处理

14
表面裂缝
无
有短小、不跨层的表面裂缝，已按要求处理

15
△深层及贯穿裂缝
无
无

评 定 意 见
工序质量等级
主要检查项目全部符合 质量标准。一般检查项目

施工单位
年 月 日
建设
（监理）
单位
年 月 日
