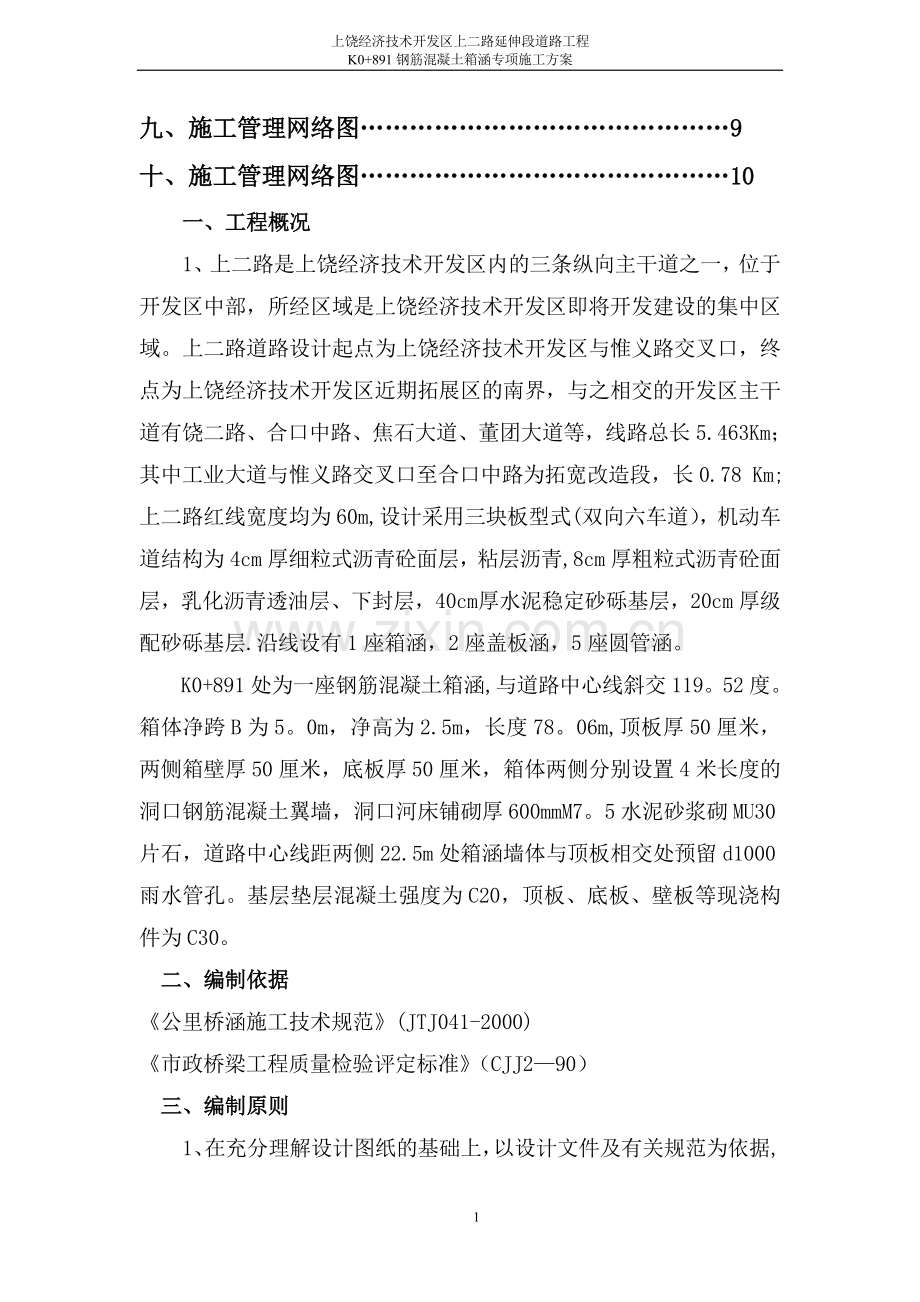

1、上饶经济技术开发区上二路延伸段道路工程K0+891钢筋混凝土箱涵专项施工方案上饶经济技术开发区上二路延伸段道路工程k0+891钢筋混凝土箱涵专项施工方案江西昌厦建设工程集团公司2012年7月25日目录一、工程概况1二、编制依据2三、施工原则2四、施工主要机械及施工工艺流程2-6五、施工人员6六、安全文明施工管理措施 6七、环境保护措施6-7八、季节性施工措施7-8九、施工管理网络图9十、施工管理网络图10一、工程概况1、上二路是上饶经济技术开发区内的三条纵向主干道之一,位于开发区中部,所经区域是上饶经济技术开发区即将开发建设的集中区域。上二路道路设计起点为上饶经济技术开发区与惟义路交叉口,终点
2、为上饶经济技术开发区近期拓展区的南界,与之相交的开发区主干道有饶二路、合口中路、焦石大道、董团大道等,线路总长5.463Km;其中工业大道与惟义路交叉口至合口中路为拓宽改造段,长0.78 Km;上二路红线宽度均为60m,设计采用三块板型式(双向六车道),机动车道结构为4cm厚细粒式沥青砼面层,粘层沥青,8cm厚粗粒式沥青砼面层,乳化沥青透油层、下封层,40cm 厚水泥稳定砂砾基层,20cm厚级配砂砾基层.沿线设有1座箱涵,2座盖板涵,5座圆管涵。K0+891处为一座钢筋混凝土箱涵,与道路中心线斜交119。52度。箱体净跨B为5。0m,净高为2.5m,长度78。06m,顶板厚50厘米,两侧箱壁厚
3、50厘米,底板厚50厘米,箱体两侧分别设置4米长度的洞口钢筋混凝土翼墙,洞口河床铺砌厚600mmM7。5水泥砂浆砌MU30片石,道路中心线距两侧22.5m处箱涵墙体与顶板相交处预留d1000雨水管孔。基层垫层混凝土强度为C20,顶板、底板、壁板等现浇构件为C30。二、编制依据公里桥涵施工技术规范(JTJ041-2000)市政桥梁工程质量检验评定标准(CJJ290)三、编制原则1、在充分理解设计图纸的基础上,以设计文件及有关规范为依据,紧密结合现场实际情况,编制经济合理、切实可行的施工方案。2、采用合理及先进的施工技术、施工工艺流程,选择高效施工设备,组织严密,严格管理,确保工程质量目标。3、施
4、工进度安排高效、合理,施工区段划分科学,符合施工现场实际情况。四、施工主要机械及施工工艺流程1、基坑开挖箱涵开挖深度较深,平均达34m,由于箱涵建于原有河道之上,水流影响施工,因此拟在k0+870位置使用沙袋围堰将小河水流改道以利施工。根据施工图中基础平面尺寸在路基上用石灰画出开挖范围,考虑到涵洞基础模板的安装及基坑回填的工作面,石灰框应比基础平面尺寸放大50cm。根据本标段不同地质情况来控制边坡,土质较好的地方原则上不考虑放边坡,而垂直下挖,以减少回填量,保证回填质量。土质不好的地方,边坡按1:1.5控制。2、砂砾垫层及砼基础的施工基坑开挖好,经检查坑底的标高及底部的平整度合格后,方可在箱身
5、端部及箱身中部铺筑砂砾垫层,砂砾垫层必须压实,并确保其厚度、压实度、顶面标高及平整度满足要求。而后浇筑10cm厚的砼垫层,砼垫层必须保证其强度、顶标高与平整度.3、基础砼浇筑:10cm厚砼垫层浇筑好后,对控制点桩位进行复测,并检查其标高,合格后,即可弹出箱底板的控制边线及中心线,绑扎钢筋及安装基础模板,模板采用钢模,模板安装时必须保证模内尺寸,及中线偏位。砼浇筑至底板内壁以上30cm处,为保证后浇混凝土的结合,砼顶面要进行凿毛清理处理。4、支架、模板1)支架:采用小钢管支架与68方木组合。2)模板:具有可靠的强度、刚度和稳定性,能长久的承受施工过程中的各项荷载,保证结构各部形状、尺寸准确.采用
6、木模板;结构表面外露的模板采用同一类别新购木模板和同一类别的脱模剂.模板表面平整,无变形,接缝严密不漏浆。模板的挠度:结构外露表面的模板,不应超过1/400跨径,结构隐蔽表面的模板,不应超过1/250跨径.次板的面板变形0。5mm.模板应按图设置突出或凹槽的饰线,当有突出角,应作成倒角或削边,以便脱模。禁止用废机油作脱模剂。当所有和模板有关的工作做完,待浇混凝土构件中所有预埋件安装完,并经监理工程师对该模板和物件检查完毕,才能浇筑混凝土。应控制模板中浇筑混凝土速度,使不致发生超过规定所容许的模板或模板节间的挠度。3)金属连接件:在模板内的金属连接件或锚固件,应至少在距混凝土表面深度25mm处将
7、其拆卸,且不损伤混凝土。在混凝土表面所留空洞应用水泥砂浆填塞,表面应坚固、光滑、颜色均匀。5、钢筋制作与安装1)钢筋制作钢筋下料要根据图纸统一规划,为钢筋的弯制及焊接留有足够的回旋余地。钢筋弯制要严格控制弯曲点位置,弯曲半径,弯曲角度。弯曲点位置偏差小于1cm,弯曲角度偏差小于1 ,弯曲半径大于5d(弯曲角度90 )或大于15d(弯曲角度小于90 ),平直段长度大于10d。2)钢筋的焊接钢筋焊接采用电弧焊、手工焊接;双面焊焊接长度5d,焊缝要饱满,咬边深度小于0。5mm;单面焊焊接长度10d。受力钢筋焊接接头设置在内力较小处,并错开布置,两接头间距离不小于1。3倍搭接长度.配置在搭接长度区段内
8、的受力钢筋,其接头的截面面积占总截面面积的百分率不大于50%;焊接接头与钢筋弯曲处的距离不小于10d;级钢筋焊接使用502或506电焊条。3)钢筋骨架安装钢筋片应按设计图排放;钢筋片间距偏差小于+5mm,同一片上主筋间距偏差小于+10mm;箍筋、水平筋间距偏差控制在10mm以内;钢筋骨架长度偏差小于+10mm,高宽偏差小于+5mm;弯起钢筋位置偏差控制在+20mm以内.6、箱身、翼墙、1)砼基础浇筑完毕后,在砼底板上用墨斗线弹出各部件放样线,绑扎钢筋骨架,钢筋骨架加工时要注意钢筋规格、下料尺寸、钢筋焊接质量。2)支架用小钢管与68cm方木组合,木板紧贴模板,以保证模板刚度。立模时要注意模内尺寸
9、、模板接缝、模板要支撑牢固,防止浇筑砼时跑模。表面清洁,模板与钢筋骨架之间垫以砂浆块以保证砼保护层。3)砼浇筑:对钢筋及模板进行检查并批准后,才能浇筑混凝土.分箱身左右两次浇筑,在每26m处设置变形缝,变形缝中设置橡胶止水带,采用低发泡聚乙烯板填塞,并用聚硫密封胶的沥青嵌缝,外铺三层沥青两层油毛毡。浇筑前必须清除模板中杂物.在浇筑时对混凝土表面应仔细操作,使砂浆紧靠模板以使表面光滑、无水囊、气囊或蜂窝。混凝土浇筑从一端向另一端推移的顺序和方向分层进行浇筑,每层厚度控制在30CM内,在下层混凝土初凝前浇筑完成上层混凝土;上下层同时浇筑时,上层与下层前后浇筑距离应保持1.5m以上。在倾斜面上浇筑混
10、凝土时,应从低处开始,逐层扩展升高,保持水平分层。4)振捣方法采用插入式振动器,振动过程严格按快插慢拔的要求进行,保证砼内的气泡跑出。砼必须一次性连续浇筑完毕,若因施工需要必须要二次浇筑的,应在第二次浇筑前彻底清洁旧砼面并进行凿毛处理,用风枪吹净,确保新老砼的结合.7、拆模 原则上要待砼强度达到设计强度的100%方可进行,施工中为拆模方便且确保砼面光洁度亦可适当延长或缩短拆模时间。8、砼的养护砼浇筑完毕后,应立即进行养护,当气温在5-25度之间时,可洒水进行养护,当气温高于25度C时,用土工布覆盖并洒水养护。五、施工人员箱涵施工人员分配为:箱涵施工总负责1人,管理人员5人,现场施工工人为35人
11、,其中大工30人,杂工5人。六、安全文明施工管理措施(一)安全组织机构项目安全施工领导小组组长由项目经理担任,副组长由生产负责人、技术负责人及质量安全科长担任,成员由工区各科室负责人、专职安全员、各施工队长组成.安全生产领导小组组织机构框图 项目经理:生产负责人:安监部:组长副组长成员技术负责人:综合办公室各施工班组安监部工程技术部工地试验室工程保障部商务部(二)安全施工管理措施1、在施工现场要布设安全警示牌、警告牌和宣传牌等,一切非施工人员均不得进入施工范围。2、进入施工现场的人员必须配戴安全帽等防护用具。3、挖掘机在基坑顶进行土方开挖时距基坑边不小于1。0m,堆放材料及机具时不小于0.8m
12、。4、向基坑内吊送材料和工具时,应设溜槽或绳索系放,不得抛掷。机械吊送有专人指挥.5、吊车吊运模板时,先检查机械设备和绳索的安全性和可靠性,吊臂下不得站人或通行.6、施工用电由专职电工负责,施工线路应严格遵照并满足安全用电标准.7、雨季施工时,应采取有效的防洪排涝措施,确保住地及施工现场人员和设备安全。8、夜间施工时,有足够的照明设备,基坑设置围栏并悬挂警示标志。(三)文明施工管理措施1、施工现场要做到安全文明生产,全体员工树立良好的工作形象与精神风貌。2、工程用料根据具体情况,堆放在施工场地和征地线内,不影响农田耕种和污染环境。每道工序施工时做到工完料尽,并对场地进行及时清理,保证施工场地整
13、洁。3、日常生活垃圾及施工废料应进行集中处理,不能乱丢乱弃;工程施工中要处理好与周边村民的关系,做到和谐共处。七、环境保护措施(一)施工期间始终保持工地的良好排水状态,修建有足够泄水断面的临时排水泄道。(二)减少粉尘和空气污染,施工便道经常洒水,运输粉尘材料加设盖布.(三)工地生活垃圾严禁焚烧处理.(四)弃土堆堆置整齐、稳定,排水畅通,避免对土堆周围的建筑物、排水其他任何设施产生干扰或损坏,避免对环境造成污染.八、季节性施工措施 雨季施工措施1、由于大部分工程施工均处于夏季雷雨季节,且现场地势低洼,故现场必须设有组织排水措施,在路幅外围修建外排水盲沟,现场内部雨水、积水有组织排出施工现场,保证
14、施工现场无积水,以免积水渗入地下又进入基坑,影响基坑内施工和导致塌方.2、基坑内准备足够的排水排污泵,保证降大雨时不致于将基坑淹没。3、现场内设备和材料做好覆盖和防雨水工作,以保机械设备正常运转和工程的顺利进行。特别注意水泥的防潮处理。4、项目部准备足量的防雨用具,如彩条布、薄膜、雨衣、雨鞋,排水施工日期坚持小雨、短时中雨不停工,以保证工程如期完工.6、砼施工时,注意随时根据砂石含水率,调整用水量.小雨坚持施工时,要用彩条布和薄膜将砼覆盖;如遇大雨,必须在适当位置按规范设置施工缝,并做好彩条布覆盖。夏季施工措施1、做好暑期施工的消暑降温工作,努力改善工作环境,提高工作效率。2、调整作息时间,避开中午高温,提高劳动效率。八、施工进度计划我项目部计划七月下旬开始箱涵准备工作,结束时间为九月中旬,具体分项工序施工计划见(图表).九、施工管理网络图工程管理网络图项目经理项目总工项目副经理 质检工程师道路工程师桥梁工程师实验工程师计划工程师安全负责人机械工程师财务负责人附属构筑物施工队绿化施工队道路施工队电力管线桥梁施工队8
