两栋宿舍楼网络综合布线.doc

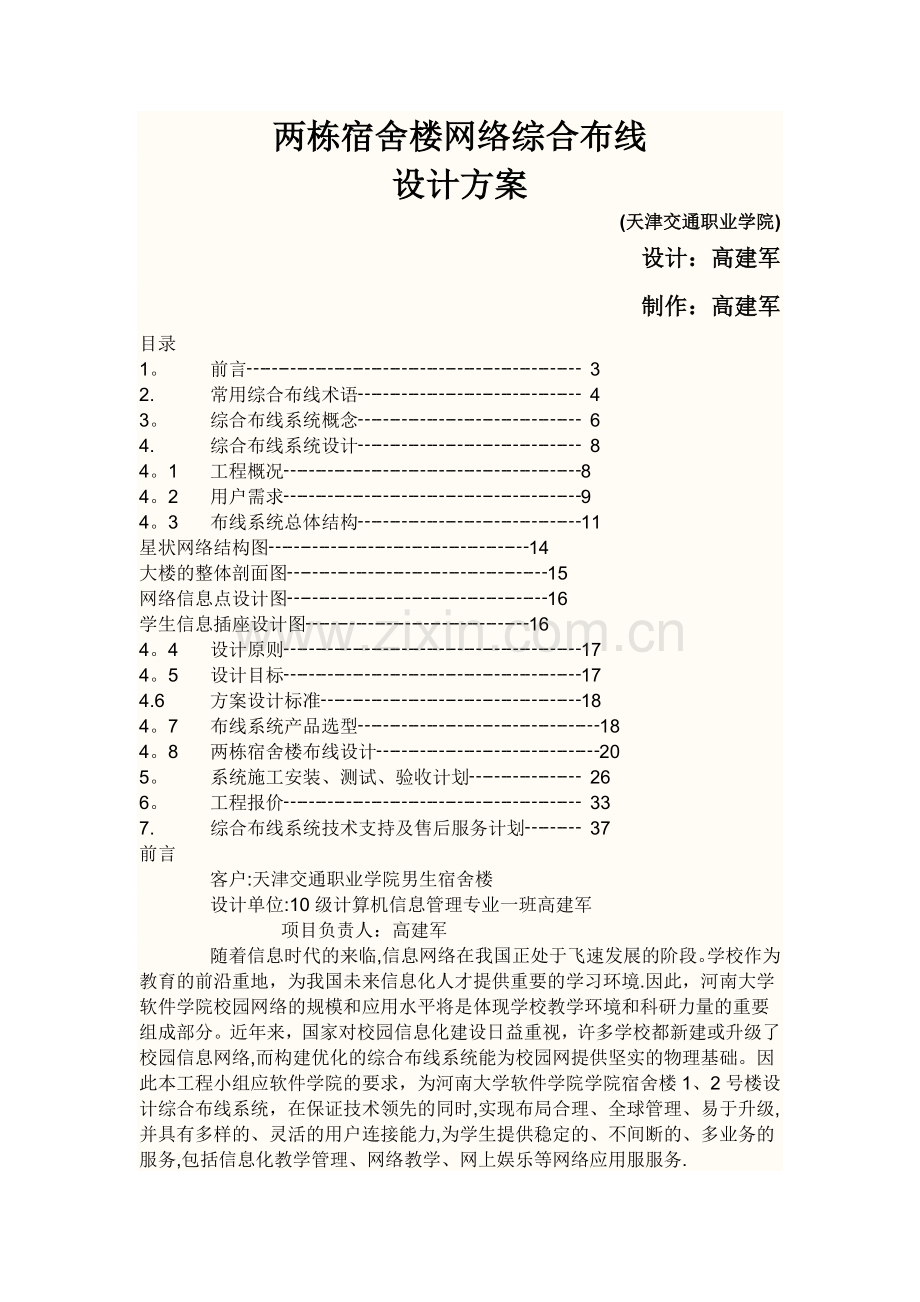

两栋宿舍楼网络综合布线设计方案(天津交通职业学院)设计：高建军制作：高建军目录1。前言 32.常用综合布线术语 43。综合布线系统概念 64.综合布线系统设计 84。1工程概况84。2用户需求94。3布线系统总体结构11星状网络结构图14大楼的整体剖面图15网络信息点设计图16学生信息插座设计图164。4设计原则174。5设计目标174.6方案设计标准184。7布线系统产品选型184。8两栋宿舍楼布线设计205。系统施工安装、测试、验收计划 266。工程报价 337.综合布线系统技术支持及售后服务计划 37前言客户:天津交通职业学院男生宿舍楼设计单位:10级计算机信息管理专业一班高建军项目负责人：高建军随着信息时代的来临,信息网络在我国正处于飞速发展的阶段。学校作为教育的前沿重地，为我国未来信息化人才提供重要的学习环境.因此，河南大学软件学院校园网络的规模和应用水平将是体现学校教学环境和科研力量的重要组成部分。近年来，国家对校园信息化建设日益重视，许多学校都新建或升级了校园信息网络,而构建优化的综合布线系统能为校园网提供坚实的物理基础。因此本工程小组应软件学院的要求，为河南大学软件学院学院宿舍楼1、2号楼设计综合布线系统，在保证技术领先的同时,实现布局合理、全球管理、易于升级,并具有多样的、灵活的用户连接能力,为学生提供稳定的、不间断的、多业务的服务,包括信息化教学管理、网络教学、网上娱乐等网络应用服服务.常用综合布线术语数据传输速率在数字通信系统中,电信号把数据从一个节点送到另一个节点，数字信号是一系列的电脉冲，如用正电压表示二进制的1，负电压表示二进制的0,则数据传输速率是指每秒钟传送的二进制脉冲的信息量，其单位通常为bit/s.带宽传输介质的带宽定义为介质所能拾的信息的容量，用mhz表示，表示介质所支持的频率范围。大多数铜质通信电缆规定mhz范围可以从1mhz到介质所能支持的最高频率范围，例如6类双绞线支持的带宽范围为1250mhz。对于光纤来说，光纤频率范围也被指定为mhz，光纤的带宽指标根据光纤类型的不同而不同，一般认为单模光纤的带宽是无极限的，多模光纤有非常确定的带宽极限.特性阻抗与阻抗匹配1特性阻抗特性阻抗定义为通信电缆对电流的总抵抗力，用欧姆作为计量单位。双绞线通信电缆有如下特性阻抗指标：lUTP电缆的特性阻抗指标为10015%lScTP电缆的特性阻抗指标为10015lSTPA电缆的特性阻抗指标为15015%不同类型同轴电缆的特性阻抗指标包括如下几项：lRG58电缆的特性阻抗指标为501lRG59电缆的阻抗指标为651%lRG-62电缆的特性阻抗指标为931%2阻抗匹配设备的特性阻抗必须与同通信电缆的特性阻抗指标相匹配，通信电缆与通信设备的阻抗部匹配会导致信号反射.平衡电缆和非平衡电缆通信电缆分为平衡电缆和非平衡电缆.同轴电缆属于非平衡电缆,就是说中心导线和电缆屏蔽层的电气特性是不相等的。双绞线电缆属于平衡电缆，即电缆线对中的两根导体对地具有相同的电压。平衡电缆更适合于传输通信信号.电磁干扰与电磁兼容性1电磁干扰（EMI)噪声也是电磁干扰.有许多种不同的EMI源.其中一些是人工干扰源，另一些是自然干扰源。EMI的人工干扰源的例子包括:电子电力电缆和设备、通信设备和系统、具有大型电机的大型设备、加热器和荧光灯EMI；自然干扰源的例子包括:静电、闪电和电磁干扰。设备产生的电磁场越强,电缆就应该离它越远，这样才可以保护电缆不受噪声的影响。在铜质通信电缆中传输的信号很容易受噪声的影响.EMI可以通过：电感、传导和耦合任何一种进入通信电缆。光纤通信电缆不容易受到EMI噪声的影响.2电磁兼容性电磁兼容具有两个方面：放射和免疫.为了让通信系统和电气设备被认为是电磁兼容的，应该选定这些设备并检验它们可以在相同的环境下运行,并且不会对其他系统产生EMI.选择那些不会产生干扰其他系统的放射系统。此外,选择那些对由其他设备产生的噪声和EMI最具免疫力的系统.分贝分贝是一种标准信号强度度量单位。分贝确定信号的能量或强度。分贝是常用的度量通信电缆的单位.大部分电缆测试设备都提供以分贝为单位的测试结果。在测试通信电缆时，分贝数用来指出在通过电缆后，电压信号等级的变化。在综合布线测试验收中分贝用于衡量衰减、近端串扰(NEXT）、综合近端串扰（PS NEXT)、等效远端串扰（ELFEXT)、综合等效远端串扰（PS ELFEXT）、衰减串扰比（ACR）和回波损耗（RL）等电气性能指标。综合布线系统概念综合布线系统现代科技的进步使计算机及网络技术飞速发展，提供越来越强大的计算机处理能力和网络通信能力.计算机及网络通信技术的应用大大提高了现代企业的生产管理效率，降低运作成本，并使得现代企业能更快速有效地获取市场信息，及时决策反应，提供更快捷更满意的客户服务，在竞争中保持领先。计算机及网络通信技术的应用已经成为企业成功的一个关键因素.综合布线系统就是为了顺应发展需求而特别设计的一套布线系统。对于现代化的大楼来说，就如体内的神经，它采用了一系列高质量的标准材料，以模块化的组合方式，把语音、数据、图像和部分控制信号系统用统一的传输媒介进行综合,经过统一的规划设计，综合在一套标准的布线系统中，将现代建筑的三大子系统有机地连接起来，为现代建筑的系统集成提供了物理介质。可以说结构化布线系统的成功与否直接关系到现代化的大楼的成败，选择一套高品质的综合布线系统是至关重要的。计算机及通信网络均依赖布线系统作为网络连接的物理基础和信息传输的通道。传统的基于特定的单一应用的专用布线技术因缺乏灵活性和发展性，已不能适应现代企业网络应用飞速发展的需要。而新一代的结构化结构化布线系统能同时提供用户所需的数据、话音、传真、视像等各种信息服务的线路连接,它使话音和数据通信设备、交换机设备、信息管理系统及设备控制系统、安全系统彼此相连,也使这些设备与外部通信网络相连接。它包括建筑物到外部网络或电话局线路上的连线、与工作区的话音或数据终端之间的所有电缆及相关联的布线部件。布线系统由不同系列的部件组成，其中包括：传输介质、线路管理硬件、连接器、插座、插头、适配器、传输电子线路、电器保护设备和支持硬件。校园网校园网综合布线系统是以校园网建设设计需求方案为主要依据,是针对校园网络系统的综合布线解决方案.把校园网的计算机主机、局域网网络等主要设备,用标准的传输介质和模块化的系统结构，构成一个综合的配线系统，以此连接工作站、打印机、终端设备等支持办公自动化和通讯自动化.可以为校园网的应用环境提供技术先进、灵活以及模块化的完整的布线系统，它具有传统布线系统所无法比拟的许多特性。综合各个子系统要求，应用系统工程的理论和方法,统一规划布线，实现系统优化，节省费用，提高系统与成本的有效性；综合语音、数据、图形、影像等各方面的要求，建立单元化、标准化、国际化平台。采用开放式布线，不会限制未来系统模式，能支持连接不同厂商、不同型号的电脑和电话通讯系统。采用预留式布放，能适应未来扩充的需要，一次布线可以符合未来十数年设备的需求。布线具有独立性,可先行布线，建成以后再选择设备,建立系统。符合 EIA/TIA 推荐的大楼布线系统，符合 ITU-T （原 CCITT ）建议的 ISDN 布线标准。布线施工和系统维护容易。采用集中式管理，管理简便，非网络专业人员，亦可管理整个系统。使用高品质的双绞线，符合高速 LAN 、 FDDI 和 ATM 高速数据传输介质标准。使用高品质的同轴电缆,符合国家监控安全标准。综合布线设计工程概况河南大学软件学院学院现有学生2011人，分布住宿在多个学生宿舍区.随着数字化校园建设的发展，校园网络已覆盖到学生社区.在宿舍区，新建的宿舍楼与建筑物建设同步建好了网络、语音、校园广播等综合布线，并已开通各自的应用系统。旧宿舍楼已有语音、校园广播系统以及少数不能普及的网络信息点,为了让校园网络进入每间宿舍,让身在校园的学生不出校门就能通过网络了解各地各行业最新的资讯,必须对旧宿舍楼实行网络综合布线。本方案是对两座6层高宿舍楼的综合布线系统设计.这两栋宿舍楼中,这2栋相邻.设计参考参数:1、某大学新建学生宿舍2栋，这2栋相邻，每栋有6层，每层有宿舍20间,每间设计3个网络信息点,一个电话语音点.另外每层楼还需要设置2个摄像监控点，每栋楼有2个门禁控制点。2、干线子系统采用多模光纤，水平子系统采用超五类非屏蔽线缆,每个楼层设计一个管理间子系统，设备间安排在1楼。系统全部采用568B标准设计。3、每间宿舍看作是一个工作区,按照综合型系统设计。配线架采用RJ45型48口，要设计有建筑群子系统,采用光纤连接,方便与其他已建成宿舍联网互通.4、布线路由采用在公共走道安装桥架的方式；工作区的面板用2个信息点1个面板。l工程名称:河南大学软件学院学生宿舍1、2号楼综合布线工程l地理位置：学生宿舍区l建筑物数量：6层建筑物2栋用户需求按所住学生人数，每人分配一个信息点，1号楼共120间房，安装1203=360个信息点。2号楼共120间房，安装1203=360个信息点。另外，每栋每间宿舍设一个语音点，根据宿舍数目，一共需要设语音点120+120=240个。在一楼设有2个门禁监控点,2个摄像监控点。经分析每层楼需要网络信息点和语音信息点分布如下：建筑物网络和语音信息点数统计表建筑物网络和语音信息点数统计表房间或者区域编号楼层编号1层2层3层4层5层6层数据点数合计语音点数合计信息点数合计门禁监控点22摄像头监控点2201数据33333318语音111111602数据33333318语音111111603数据33333318语音111111604数据33333318语音111111605数据33333318语音111111606数据33333318语音111111607数据33333318语音111111608数据33333318语音111111609数据33333318语音111111610数据33333318语音111111611数据33333318语音111111612数据33333318语音111111613数据33333318语音111111614数据33333318语音111111615数据33333318语音111111616数据33333318语音111111617数据33333318语音111111618数据33333318语音111111619数据33333318语音111111620数据33333318语音1111116合计364120484布线系统总体结构根据宿舍楼的实际情况，宿舍楼综合布线系统组成部件有:u建筑物配线架（BD)。u建筑物干线电缆、建筑物干线光缆。u楼层配线架（FD）.u水平电缆、水平光缆.u转接点（选用）(TP）。u信息插座(IO).u通信引出端（TO)。综合布线系统合并成以下4个子系统：1工作区子系统2水平/垂直子系统3管理子系统4建筑物子系统综合布线采用模块化结构。按每个模块的作用,可把综合布线划分成6个部分,下面将简要介绍这6个部分工作区子系统（Work Area）及其网络设计工作区子系统由终端设备连接到信息插座的连线，以及信息插座所组成。信息点由标准RJ45插座构成.信息点数量应根据工作区的实际功能及需求确定，并预留适当数量的冗余。一个宿舍作为一个工作区子系统。由于宿舍区每栋每层每间宿舍是固定3个信息节点。不需要预留冗余.水平子系统(Horizontal)及其网络设计水平子系统主要是实现信息插座和管理子系统，即中间配线架（IDF）间的连接。水平子系统指定的拓扑结构为星形拓扑.宿舍水平干线的设计包括水平子系统的传输介质与部件集成。管理子系统（Administration）及其网络设计管理子系统由交连、互连和输入/输出组成，实现配线管理，为连接其它子系统提供手段。包括配线架、跳线设备及光配线架等组成设备。设计管理子系统时,必需了解线路的基本设计原理,合理配置各子系统的部件。垂直干线子系统(Backbone）及其网络设计干线子系统指提供建筑物的主干电缆的路由,是实现主配线架与中间配线架，计算机、PBX、控制中心与各管理子系统间的连接。干线传输电缆的设计必须既满足当前的需要，又适应今后的发展。干线子系统布线走向应选择干线线缆最短、最安全和最经济的路由。干线子系统在系统设计施工时,应预留一定的线缆做冗余信道，这一点对于综合布线系统的可扩展性和可靠性来说是十分重要的。设备间子系统（Equipment Room）及其网络设计设备间子系统由设备室的电缆、连接器和相关支持硬件组成,把各种公用系统设备互连起来。设备间的主要设备有数字程控交换机、计算机网络设备、服务器、楼宇自控设备主机等等。它们可以放在一起，也可分别设置.在较大型的综合布线中,可以将计算机设备、数字程控交换机、楼宇自控设备主机分别设置机房，把与综合布线密切相关的硬件设备放置在设备间，计算机网络设备的机房放在离设备间不远的位置.建筑群子系统（Campus Subsystem)及其网络设计建筑群子系统是实现建筑之间的相互连接,提供楼群之间通信设施所需的硬件.建筑群之间可以采用有线通信的手段，也可采用微波通信、无线电通信的手段.布线采用星状网络结构。
