塔子湖东路配合市政DN400供水管道工程冲洗消毒
施
工
方
案
武汉市水务集团汉口维修工程处
编制： 审核: 批准
一:本次需消毒管道概况
塔子湖东路配合市政DN400供水管道工程已进行泵压验收，现提出对DN400管道进行冲洗消毒工作,冲洗管道全长共计698米.
二：冲洗消毒方案
1） 冲洗前的准备工作
工具配备：汽车1辆,加氯机1台，配备相应的扳手，管钳，消防扳手,安全护栏；
人员配备：项目经理1人，施工员1人，维修工4人，驾驶员1人,技术人员1名，安全监督员1名;
冲洗方向：由幸福大道塔子湖东路—塔子湖东路中环线；
2） 冲洗
1、 本次冲洗新装管道连接至幸福大道塔子湖东路原DN400管道上，为确保次次管道冲洗、消毒工作顺利进行，已对管道内杂物进行了清理，排水管路畅通安全。

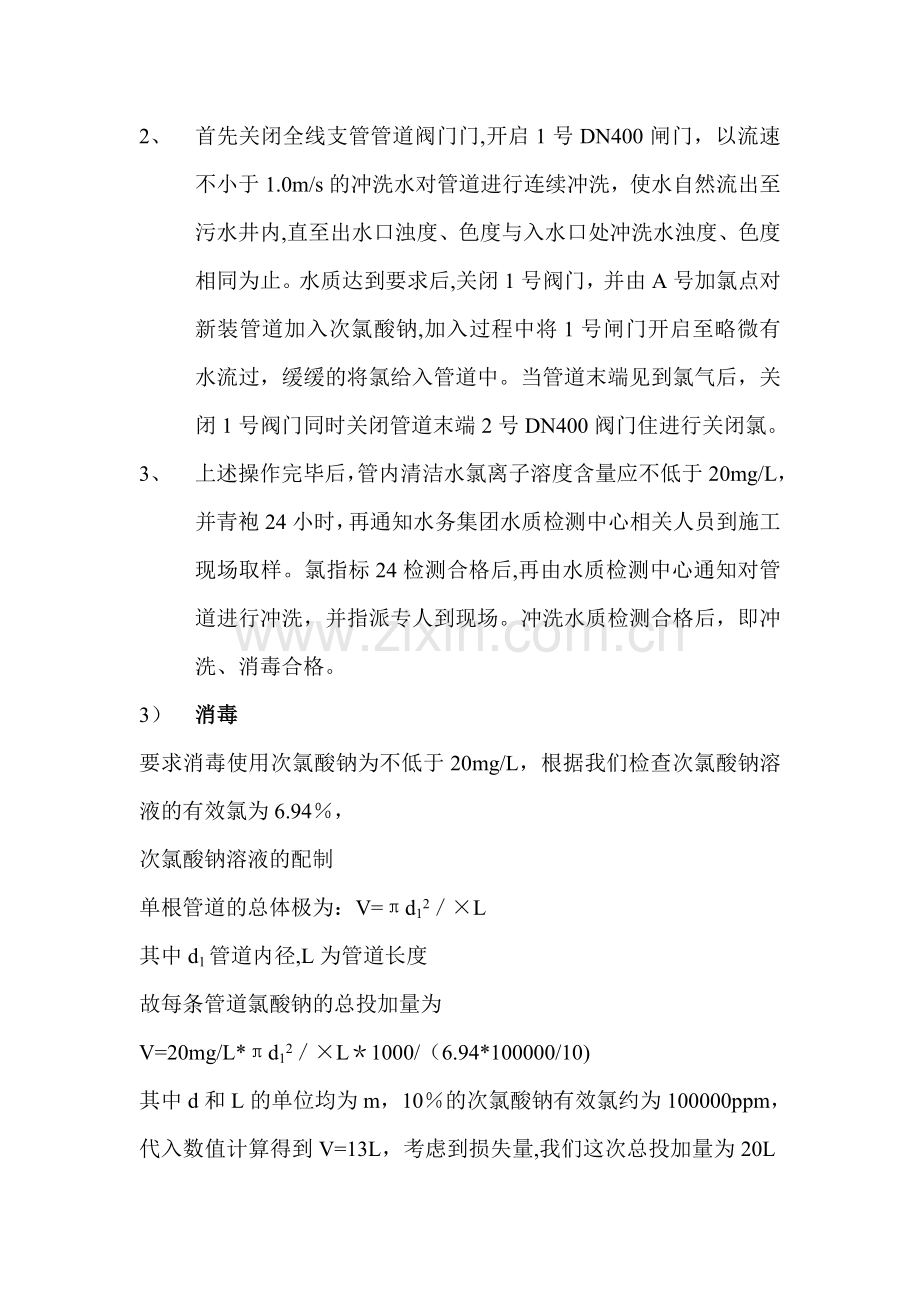

2、 首先关闭全线支管管道阀门门,开启1号DN400闸门，以流速不小于1.0m/s的冲洗水对管道进行连续冲洗，使水自然流出至污水井内,直至出水口浊度、色度与入水口处冲洗水浊度、色度相同为止。水质达到要求后,关闭1号阀门，并由A号加氯点对新装管道加入次氯酸钠,加入过程中将1号闸门开启至略微有水流过，缓缓的将氯给入管道中。当管道末端见到氯气后，关闭1号阀门同时关闭管道末端2号DN400阀门住进行关闭氯。
3、 上述操作完毕后，管内清洁水氯离子溶度含量应不低于20mg/L，并青袍24小时，再通知水务集团水质检测中心相关人员到施工现场取样。氯指标24检测合格后,再由水质检测中心通知对管道进行冲洗，并指派专人到现场。冲洗水质检测合格后，即冲洗、消毒合格。
3） 消毒
要求消毒使用次氯酸钠为不低于20mg/L，根据我们检查次氯酸钠溶液的有效氯为6.94％，
次氯酸钠溶液的配制
单根管道的总体极为：V=πd12／×L
其中d1管道内径,L为管道长度
故每条管道氯酸钠的总投加量为
V=20mg/L*πd12／×L＊1000/（6.94*100000/10)
其中d和L的单位均为m，10％的次氯酸钠有效氯约为100000ppm，代入数值计算得到V=13L，考虑到损失量,我们这次总投加量为20L次氯酸钠溶液。
4） 安全措施
1、 夜间施工采用应急灯、红色煤油灯或荧光警示牌作为作业现场安全警示标志。施工中沟槽两端和路口设置明显的安全标志，并设护栏，槽内施工人员必须佩戴安全帽,严禁在槽内休息。
2、 在施工断面上采用2~3部镁光灯，提供照明，保证施工断面上的照明要求。
3、 排水管道沿线采用砂包围堰，保证冲洗水源能排入污水管道内.
4、 在夜间施工完毕后,按要求及时回填相应地段。对施工现场及时清扫，保证现场安全文明施工。
三:联系人
冲洗时间：申请于2012年3月30日22：00时进行;
施工方法联系人：杨堃 电话;13995573720
附件如附页
