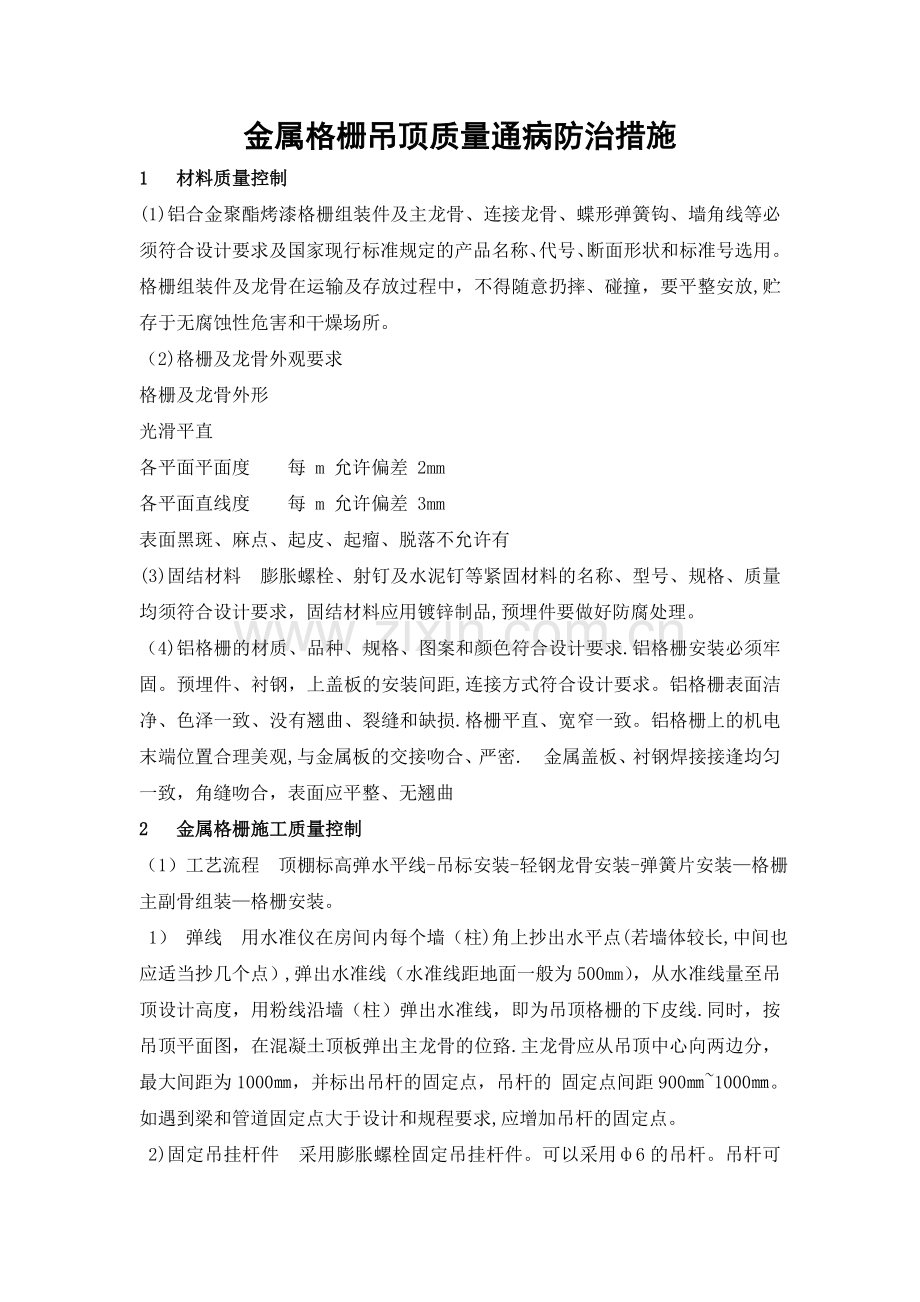

金属格栅吊顶质量通病防治措施1 材料质量控制(1)铝合金聚酯烤漆格栅组装件及主龙骨、连接龙骨、蝶形弹簧钩、墙角线等必须符合设计要求及国家现行标准规定的产品名称、代号、断面形状和标准号选用。格栅组装件及龙骨在运输及存放过程中，不得随意扔摔、碰撞，要平整安放,贮存于无腐蚀性危害和干燥场所。（2)格栅及龙骨外观要求格栅及龙骨外形光滑平直各平面平面度 每 m 允许偏差 2mm各平面直线度 每 m 允许偏差 3mm表面黑斑、麻点、起皮、起瘤、脱落不允许有(3)固结材料 膨胀螺栓、射钉及水泥钉等紧固材料的名称、型号、规格、质量均须符合设计要求，固结材料应用镀锌制品,预埋件要做好防腐处理。（4)铝格栅的材质、品种、规格、图案和颜色符合设计要求.铝格栅安装必须牢固。预埋件、衬钢，上盖板的安装间距,连接方式符合设计要求。铝格栅表面洁净、色泽一致、没有翘曲、裂缝和缺损.格栅平直、宽窄一致。铝格栅上的机电末端位置合理美观,与金属板的交接吻合、严密.金属盖板、衬钢焊接接逢均匀一致，角缝吻合，表面应平整、无翘曲2 金属格栅施工质量控制（1）工艺流程 顶棚标高弹水平线-吊标安装-轻钢龙骨安装-弹簧片安装格栅主副骨组装格栅安装。1） 弹线 用水准仪在房间内每个墙（柱)角上抄出水平点(若墙体较长,中间也应适当抄几个点）,弹出水准线（水准线距地面一般为500mm），从水准线量至吊顶设计高度，用粉线沿墙（柱）弹出水准线，即为吊顶格栅的下皮线.同时，按吊顶平面图，在混凝土顶板弹出主龙骨的位臵.主龙骨应从吊顶中心向两边分，最大间距为1000，并标出吊杆的固定点，吊杆的 固定点间距9001000。如遇到梁和管道固定点大于设计和规程要求,应增加吊杆的固定点。 2)固定吊挂杆件 采用膨胀螺栓固定吊挂杆件。可以采用6的吊杆。吊杆可以采用冷拔钢筋和盘圆钢筋，但采用盘圆钢筋应采用机械将其拉直.吊杆的一端同L30303角码焊接，（角码的孔径应根据吊杆和膨胀螺栓的直径确定)另一端可以用攻丝套出大于100的丝杆,也可以买成品丝杆焊接。制作好的吊杆应做防锈处理，吊杆用膨胀螺栓固定在楼板上，用冲击电锤打孔，孔径应稍大于膨胀螺栓的直径。 3）轻钢龙骨安装 轻钢龙骨应吊挂在吊杆上(如吊顶较低可以省略掉本工序，直接进行下道工序）。一般采用38轻钢龙骨，间距9001000。轻钢龙骨应平行房间长向安装，同时应起拱，起拱高度为房间跨度的1/2001/300。轻钢龙骨的悬臂段不应大于300，否则应增加吊杆。主龙骨的接长应采取对接，相邻龙骨的对接接头要相互错开。轻钢龙骨挂好后应基本调平。 跨度大于15m以上的吊顶，应在主龙骨上，每隔15m加一道大龙骨，并垂直主龙骨焊接牢固。 4)弹簧片安装:用吊杆与轻钢龙骨连接（如吊顶较低可以将弹簧片直接安装在吊杆上省略掉本工序）,间距9001000,再将弹簧片卡在吊杆上。 5）格栅主副骨组装将格栅的主副骨在下面按设计图纸的要求预装好. 6）格栅安装 将预装好的格栅天花用吊钩穿在主骨孔内吊起,将整栅的天花连接后，调整至水平即可3 金属格栅吊顶龙骨基层安装质量通病及防治1）安装龙骨前,要尽量与照明、通风、消防等专业施工做好图纸会审工作，同意协商解决标高、预留孔洞等问题，以使灯具、消防自动彭林、烟感器、风口等设施与吊顶衔接得体，其吊悬系统与吊顶分开,自成体系.2)遇有高低跨时，应先安装高跨后安装低跨。对于检修孔、上人孔、通风篦子等部位，在安装龙骨时，应留出位置，并将封边的横撑龙骨安好。3）为了防止吊顶上下晃动，可作辅助支撑.4)吊杆或镀锌铁丝应与结构固定，不允许固定在管道上。5）吊杆距主龙骨端部距离不得超过300mm，否则应增设吊杆，以免主龙骨下坠。6）当预埋的吊杆需结长时，必须搭接焊牢,焊缝均匀饱满。7）吊顶龙骨安装前，一般要求吊顶内的通风、水电管道及上人吊顶内的人行或安装通道，应安装完毕；消防管道安装并试水完毕。8)施工所用的临时脚手架、马道、爬梯，严禁以吊顶龙骨为支撑点。4 金属格栅吊顶面层饰面安装质量通病及防治1）吊顶面层不平，变形吊顶面层不平的原因主要有：水平标高线控制不好，吊件安装不牢，龙骨跨度太大等。要克服吊顶面层不平的现象必须做到： 2）施工前应墙面弹线，中间按平线起拱，长龙骨的接长应采取对接，相邻龙骨的接头要错开，避免主龙骨向一边倾斜。龙骨安装完毕后，应先检查合格后再安装面板。 3）吊件必须安装牢固,严禁松动变形,龙骨分格的几何尺寸必须符合设计要求和饰面板块的模数. 4）旋紧装饰板的螺丝时，先将板块调平方可组装。不妥处应先调整再固定。边角处的固定要准确，安装要密合。 5）接缝处异形 出现接缝处异形的原因有：板块角度控制不好，边角未按规定修整，排列不均匀。要防止以上缺陷必须做好: 6)板块装饰前应严格控制其角度和周边的规整性，尺寸要一致。 7）安装时应通线找直，并按拼缝中心线排放饰面板，排列必须整齐。 8）吊顶与设备衔接不妥 吊顶与设备的衔接，需要装饰工与设备工的共同努力才能保证。选择灯饰、通风口等组件时，要选择合适，最好合适板材的模数。如果设备组件太重，应考虑为组件独立设立悬吊系统。 9)出现格栅不平，原因可能是水平线垂直线控制不好,是格栅不平的主要原因，主要是两方面:一是水平线垂直线控制不好；二是格栅未拉线调平. 10）安装、连接格栅方法不妥，也是易使吊顶不平，严重的还会产生波浪形状.如预埋件衬钢管未调平就急于安装焊接，再进行调平时，由于其受力不均产生波浪形状。格栅自身变形,未加校正而安装产生不平，或者在运输过程中挤压变形。 11）防治格栅不平的措施：对于格栅四周的标高线，应准确地弹在墙面上，其误差不能大于0.5mm，如果跨度较大，还应在中间适当位置加设标高控制点，在一个断面要拉通线控制，且拉线时不能松脱.待格栅调直调平后方能焊接安装.
