人防地下室试水方案.doc

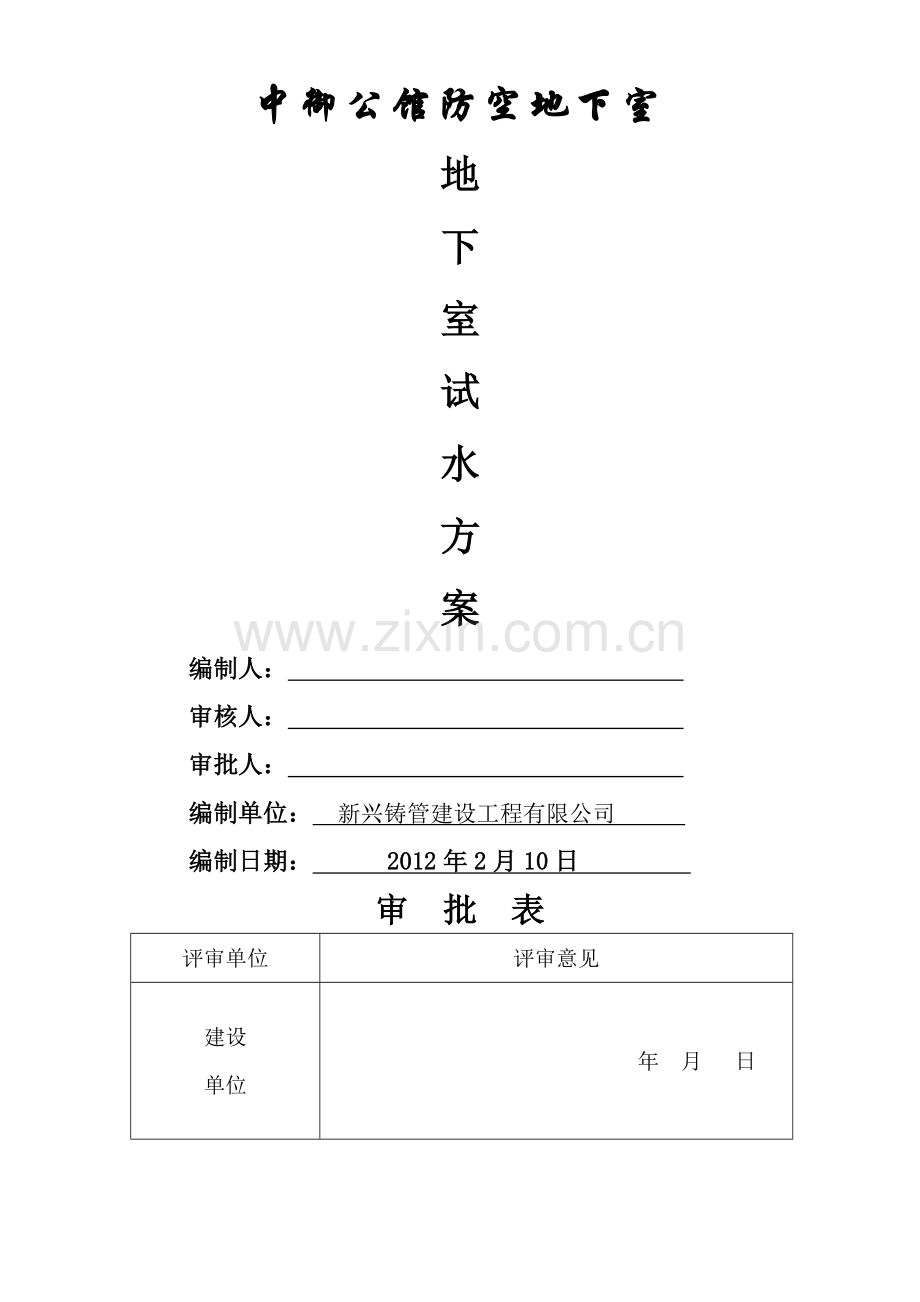

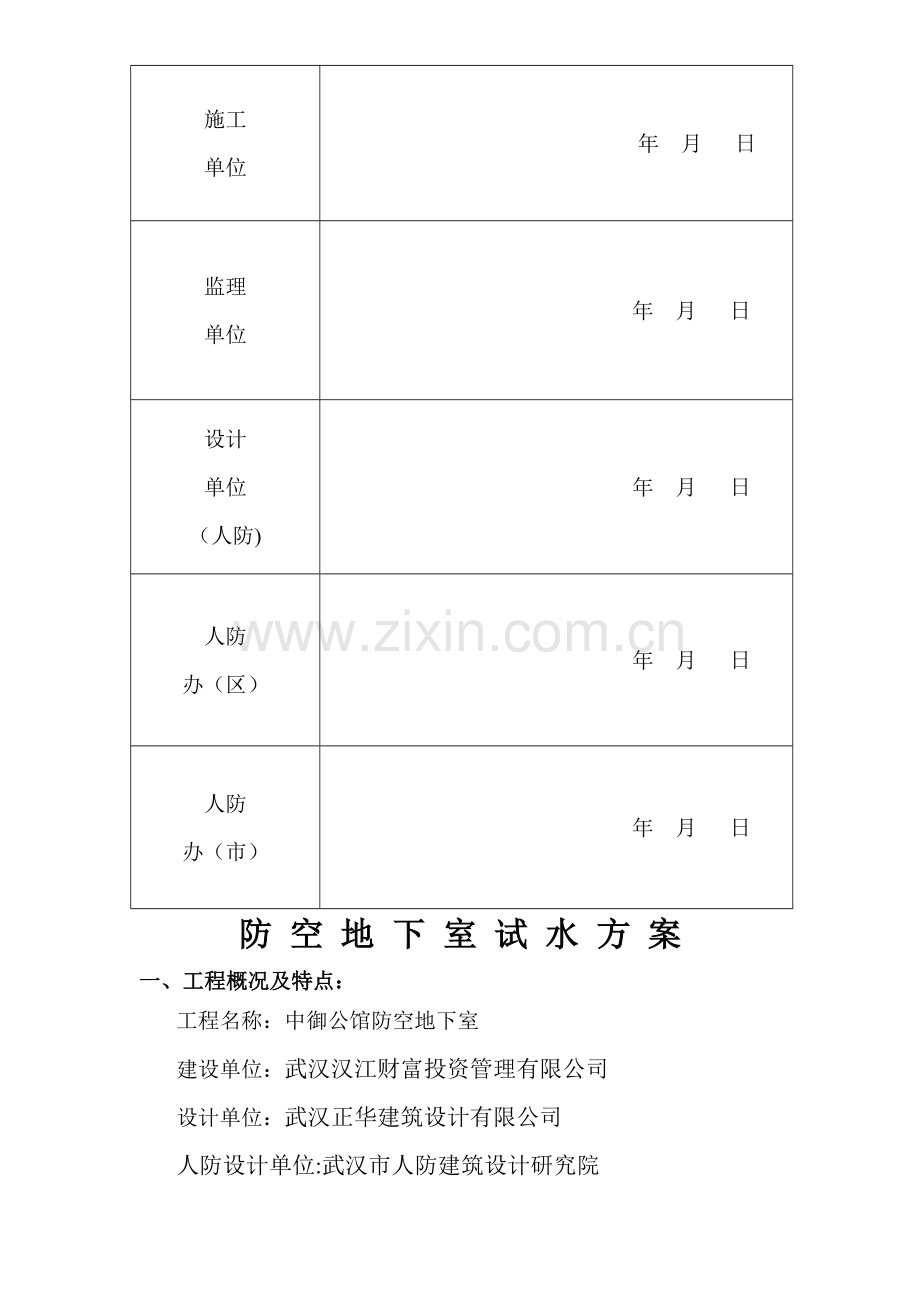

中御公馆防空地下室地下室试水方案 编制人： 审核人： 审批人： 编制单位： 新兴铸管建设工程有限公司 编制日期： 2012年2月10日 审 批 表评审单位评审意见建设单位 年 月 日 施工单位 年 月 日 监理单位 年 月 日设计单位（人防) 年 月 日人防办（区） 年 月 日人防办（市） 年 月 日防 空 地 下 室 试 水 方 案一、工程概况及特点：工程名称：中御公馆防空地下室建设单位：武汉汉江财富投资管理有限公司设计单位：武汉正华建筑设计有限公司人防设计单位:武汉市人防建筑设计研究院监理单位:湖北东泰建设管理咨询有限公司施工单位：新兴铸管建设工程有限公司建设地点：武汉市解放大道586号工程规模：本工程总建筑面积为157369。93m2 （地上，不含地下室),地下室建筑面积为29427。44 m2，其中防空地下室建筑面积为6196m2,人防口部为9个，3个防护单元，12个抗暴单元，出入口宽度各单元均别为3。9m。二、试水方案确定根据人防办、甲方、监理对本工程试水的具体要求，结合本工程的实际情况,制定如下试水方案.1、 成立试水检查小组建设单位、监理单位及施工单位选派人员参加检查验收,满水七天后通知市人防办、区人防办、市质检站及检查小组验收。组长：吴慧铮、李学军、万天成组员:(甲方）吴惠铮、尹元生（监理单位）李学军、喻建民（施工单位）万天成、于开生、陈永水2、 选择试水部位根据市人防办、甲方及监理的要求，结合人防规范要求试水口部和外墙部位选择在6号口部、8号口部进行试水.（图附后)3、 试水部位充水高度试水部位的充水高度：6号口部为4。5m，8号口部为内顶板处梁底面标高。三、试水步骤、方法及组织落实：1、 试水准备材料准备：补漏材料及输水管道；设备准备：抽水泵2台；2、 充水前，先行截断内、外墙穿墙螺栓，使其迎水面进入砼体内部10mm左右，然后用防水砂浆（掺13%UEA）抹压密实.3、 对出墙预埋套管实行封闭焊堵，试水完毕后将封盖钢板割除。封闭外墙穿墙管洞，方法为：在穿墙套管上点焊钢板封盖穿墙管洞，再用环氧树脂密封并能满足试验压力.试水完毕后将封盖钢板割除。其余需封堵处采用M10水泥砂浆砌筑370砖墙，内试水部位砌筑至门框顶，砌墙时层层灌浆，砖墙水平方向设38500钢筋，以增加墙体抗弯和抗剪能力,待砖墙封堵完毕，在砖墙两面抹20厚1：2防水水泥砂浆.在砖砌体的砂浆强度达到设计强度后才能开始试水试验.4、 充水水源为洁净的天然积水和自来水，并且排水系统已准备就绪。6口部从密闭通道门接入自来水充水，8口部从楼梯间接入自来水充水。在充水前，将各项保证安全的措施已满足要求,且首先将混凝土内外的缺陷修补完毕，经现场监理检查验收后，才可进行充水.、 充水分三次进行，每次充水高度为总充水高度的三分之一，且注水上升速度不宜超过2m/d， 每次充水后，从四周上下进行外观检查，并找出具体渗水部位，在背水内表面的结构工程展开图上详细标示,并标明开始渗漏时间，作为以后渗漏处理的依据，泄水后迅速在结构实体上标明结构渗水部位(在有水渍部位)，若无特别的情况,可连续充水.充水到位后，停止一天测读24h的水为下降值计算渗水量,并进行外观检查。连续观察七天，外表无渗漏及水位无明显降落为合格，如遇雨天可视情况停止进行观察。、 在试水过程中，当满水后,开始观测并做好试水记录，试水记录必须经监理，建设单位签字认可，当有渗漏时，绘制漏点展开详图，详细记载漏点的具体部位。、 试水过程中检查由监理公司负责督促检查，满水七天后，通知市区人防、市质监站、设计院等有关单位人员进行复查、鉴定，如有异常情况,需迅速通知有关人员进行鉴定处理。四、渗水处理方案:根据试水结果,泄压后，对有渗水、漏水现象发生的地方及时进行修补。按照国家有关施工规定，对施工中的薄弱部位(如穿墙套管、固定模板的对拉件等部位进行补强、补漏）。修补好后及时进行底板、外墙防水及回填土的施工。1、 修补措施如下： 对于孔洞水的处理：先将漏水处的松散部分及污物清除,并洗刷干净，用防水剂拌制的速凝水泥胶浆，捏成与孔洞大小接近的锥形小团，待其即将凝固之际用力迅速塞孔眼处，并向孔壁四周挤压使其与孔壁紧密接合.对于裂缝漏水的处理a) 注入工法钢筋混凝土裂缝注入工法处理的工作程序包括：封 孔灌 浆配制浆液埋设注浆咀封 缝密封检查 （1） 埋设注浆咀沿缝凿成V型槽，用钢丝刷沿缝表面刷毛清洁处理,在槽中沿裂缝预埋线管，表面埋设注浆管，埋设间距为300-500m。（2） 封缝 裂缝表面清理后，按沿裂缝长度一定间距埋设注浆咀后，用封缝胶封缝。先沿裂缝涂刷一道封缝基液，后抹一层厚约1mm左右,宽2030mm胶泥封缝.如裂缝属贯穿性裂缝，则在埋管的另一侧墙面裂缝采用封缝胶封闭.抽出预埋的线管，使裂缝面设置注浆线路.（3） 密封检查 沿缝涂一层肥皂水，从注浆咀向缝内灌入空气，若无冒泡象,表示密封良好，否则应重新补缝。（4） 配制浆液 浆液采用注剂、助剂、固化剂等配制，施工时根据裂缝宽度，使用部位的不同，选择不同的改性剂来改变浆液粘度、强度。（5） 灌浆 因裂缝较窄(一般小于0.5mmm），采用YJ自动注浆器注浆.注浆顺序由下而上,由一端到另一端,注浆以邻近咀冒浆为止，冒浆后用堵头塞住注浆咀，依次注浆，最后一处注浆时延长注浆时间以保证注浆效果.（6） 封孔 每条裂缝注浆完毕,当缝内浆液达到初凝不外流时，可拆下注浆咀并清理注浆咀以备用。b) 涂覆工法涂覆工法是针对微细裂缝(小于0。2mm）可采用骑缝涂复封缝胶修补，以达到裂缝内钢筋不受水及空气的侵蚀,防水防潮提高砼耐久性。3、工艺程序为表面清理表面涂复清 缝A、 用钢丝刷将缝周边打毛，铲除附着物；B、 用封缝胶或聚氨酯涂膜将表面封闭。五、试水安全 地下室灌水前，将地下室顶板上孔洞要全部封盖,夜间安装警示灯,防止在灌水后人员掉入地下室淹溺。新兴铸管建设工程有限公司中御公馆项目部2012年2月10日
