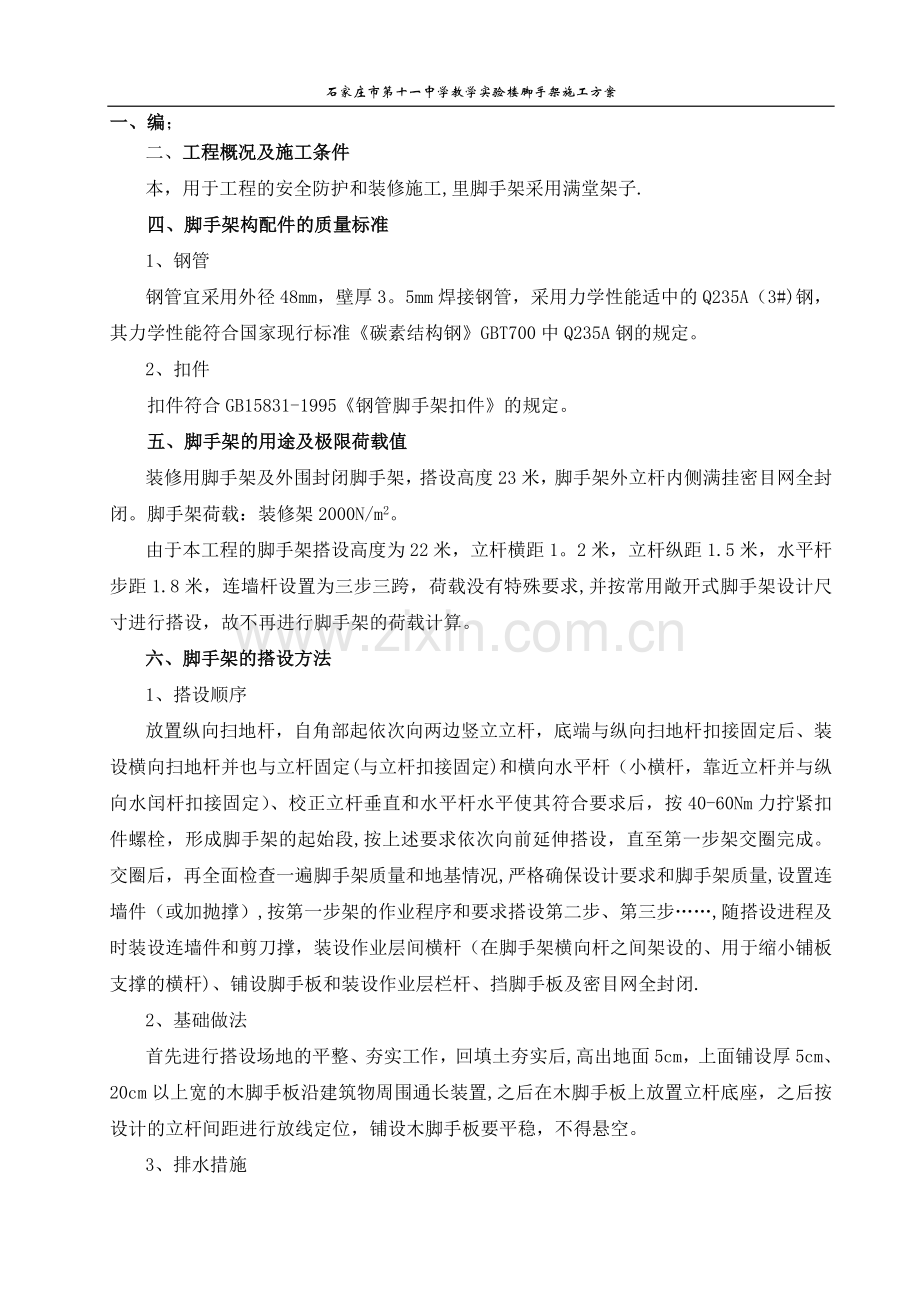

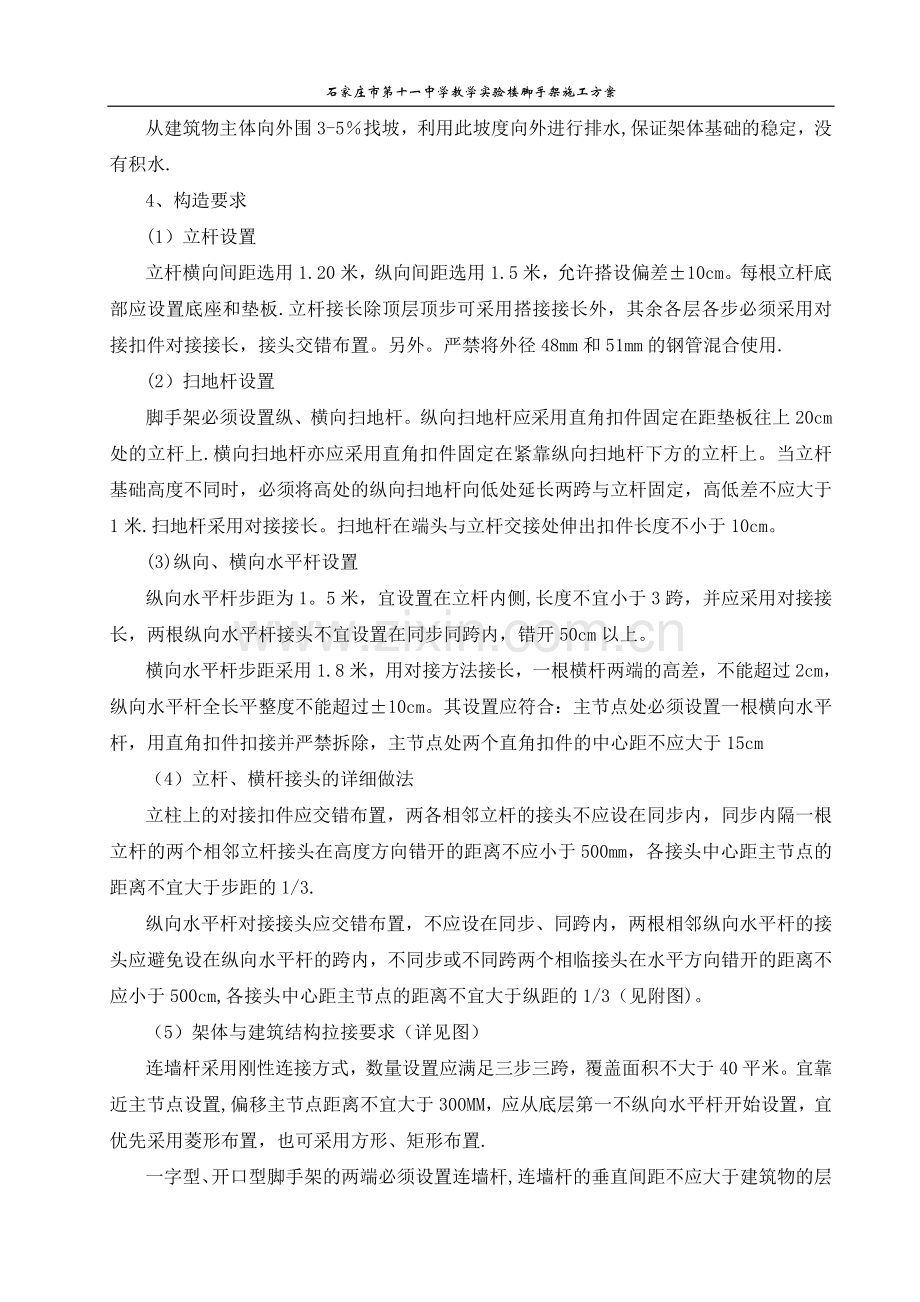

石家庄市第十一中学教学实验楼脚手架施工方案一、编；二、工程概况及施工条件本，用于工程的安全防护和装修施工,里脚手架采用满堂架子.四、脚手架构配件的质量标准1、 钢管钢管宜采用外径48mm，壁厚3。5mm焊接钢管，采用力学性能适中的Q235A（3#)钢，其力学性能符合国家现行标准碳素结构钢GBT700中Q235A钢的规定。2、扣件扣件符合GB15831-1995钢管脚手架扣件的规定。五、脚手架的用途及极限荷载值装修用脚手架及外围封闭脚手架，搭设高度23米，脚手架外立杆内侧满挂密目网全封闭。脚手架荷载：装修架2000N/m2。由于本工程的脚手架搭设高度为22米，立杆横距1。2米，立杆纵距1.5米，水平杆步距1.8米，连墙杆设置为三步三跨，荷载没有特殊要求,并按常用敞开式脚手架设计尺寸进行搭设，故不再进行脚手架的荷载计算。六、脚手架的搭设方法1、搭设顺序放置纵向扫地杆，自角部起依次向两边竖立立杆，底端与纵向扫地杆扣接固定后、装设横向扫地杆并也与立杆固定(与立杆扣接固定)和横向水平杆（小横杆，靠近立杆并与纵向水闰杆扣接固定）、校正立杆垂直和水平杆水平使其符合要求后，按40-60Nm力拧紧扣件螺栓，形成脚手架的起始段,按上述要求依次向前延伸搭设，直至第一步架交圈完成。交圈后，再全面检查一遍脚手架质量和地基情况,严格确保设计要求和脚手架质量,设置连墙件（或加抛撑）,按第一步架的作业程序和要求搭设第二步、第三步,随搭设进程及时装设连墙件和剪刀撑，装设作业层间横杆（在脚手架横向杆之间架设的、用于缩小铺板支撑的横杆)、铺设脚手板和装设作业层栏杆、挡脚手板及密目网全封闭.2、基础做法首先进行搭设场地的平整、夯实工作，回填土夯实后,高出地面5cm，上面铺设厚5cm、20cm以上宽的木脚手板沿建筑物周围通长装置,之后在木脚手板上放置立杆底座，之后按设计的立杆间距进行放线定位，铺设木脚手板要平稳，不得悬空。3、排水措施从建筑物主体向外围3-5找坡，利用此坡度向外进行排水,保证架体基础的稳定，没有积水.4、构造要求(1）立杆设置立杆横向间距选用1.20米，纵向间距选用1.5米，允许搭设偏差10cm。每根立杆底部应设置底座和垫板.立杆接长除顶层顶步可采用搭接接长外，其余各层各步必须采用对接扣件对接接长，接头交错布置。另外。严禁将外径48mm和51mm的钢管混合使用.(2）扫地杆设置脚手架必须设置纵、横向扫地杆。纵向扫地杆应采用直角扣件固定在距垫板往上20cm处的立杆上.横向扫地杆亦应采用直角扣件固定在紧靠纵向扫地杆下方的立杆上。当立杆基础高度不同时，必须将高处的纵向扫地杆向低处延长两跨与立杆固定，高低差不应大于1米.扫地杆采用对接接长。扫地杆在端头与立杆交接处伸出扣件长度不小于10cm。(3)纵向、横向水平杆设置纵向水平杆步距为1。5米，宜设置在立杆内侧,长度不宜小于3跨，并应采用对接接长，两根纵向水平杆接头不宜设置在同步同跨内，错开50cm以上。横向水平杆步距采用1.8米，用对接方法接长，一根横杆两端的高差，不能超过2cm，纵向水平杆全长平整度不能超过10cm。其设置应符合：主节点处必须设置一根横向水平杆，用直角扣件扣接并严禁拆除，主节点处两个直角扣件的中心距不应大于15cm（4）立杆、横杆接头的详细做法立柱上的对接扣件应交错布置，两各相邻立杆的接头不应设在同步内，同步内隔一根立杆的两个相邻立杆接头在高度方向错开的距离不应小于500mm，各接头中心距主节点的距离不宜大于步距的1/3.纵向水平杆对接接头应交错布置，不应设在同步、同跨内，两根相邻纵向水平杆的接头应避免设在纵向水平杆的跨内，不同步或不同跨两个相临接头在水平方向错开的距离不应小于500cm,各接头中心距主节点的距离不宜大于纵距的1/3（见附图)。（5）架体与建筑结构拉接要求（详见图）连墙杆采用刚性连接方式，数量设置应满足三步三跨，覆盖面积不大于40平米。宜靠近主节点设置,偏移主节点距离不宜大于300MM，应从底层第一不纵向水平杆开始设置，宜优先采用菱形布置，也可采用方形、矩形布置.一字型、开口型脚手架的两端必须设置连墙杆,连墙杆的垂直间距不应大于建筑物的层高，并不应大于4米（2步）.门窗洞口采用短向拉接，钢管长度过门窗洞口边缘250mm以上.七、剪刀撑的搭设方法在建筑物四周转角处,必须要设置剪刀撑，每道剪刀撑跨越立杆的根数宜在57根之间，每道剪刀撑的宽度不应小于4跨,且不小于6米。斜杆与地面的倾角宜在45度-60度之间,由底至顶连续设置,中间每道剪刀撑的净距不应大于15米。剪刀撑斜杆应用旋转扣件固定在与之相交的横向水平杆的伸出端，或立杆上，旋转扣件中心线距主节点的距离不应大于15cm。剪刀撑接长采用搭接接长，搭接长度不小于100cm，用3个扣件等距离布置,扣件扣在钢管端头处不小于10cm处，剪刀撑下端一定要落地。一字型、开口型双排脚手架的两端必须设置横向斜撑，中间宜每隔6跨设置一道。八、小横杆的设置每一主节点处必须设置一根横向水平杆，并采用直角扣件扣紧在纵向水平杆上部，端头处伸出长度不小于10cm。该杆轴线偏离主节点的距离不应大于150cm，在双排架中,靠墙一侧的外伸长度不应大于100cm。九、脚手板与防护栏杆1、脚手板一般应设在3根小横杆上，要铺满、铺严密,在两侧设置180mm以上高踢脚板，操作层上部护身栏杆1。2米高，下部护身栏杆距踢脚板0。6米处。2、脚手板是施工人员的作业平台，必须按照脚手架的宽度满铺,板与板之间紧靠。采用对接时,接头处下设两根小横杆；采用搭接时，接槎应顺重车方向；竹笆脚手板应按主竹筋垂直于大横杆方向铺设，且采用对接平铺，四角应用1.2mm镀锌钢丝固定在大横杆上。3、脚手板可采用木脚手板，其材质应符合规范要求。4、凡脚手板伸出小横杆以外大于20cm的称为探头板。由于目前铺设脚手板大多不与脚手架绑扎牢固，若遇探头板有可能造成坠落事故，为此必须严禁探头板出现。当操作层不需沿脚手架长度满铺脚手板时,可在端部采用护栏及立网将作业面限定，把探头板封闭在作业面以外。5、脚手架的外侧应按规定设置密目式安全网，安全网设置在外排立杆的里面。密目网必须用合乎要求的系绳子将网周边每隔45cm（每个环扣间隔)系牢在脚手管上。6、遇作业层时，还要在脚手架外侧大横杆与脚手板之间，按临边防护的要求设置防护拦杆和挡脚板,防止作业人员坠落和脚手板上物料滚落。十、脚手架与建筑物之间封闭办法1、密布网垂直封闭A.密布网的质量要求密布网要四证齐全,要有阻燃性能，其续燃、阴燃时间均不得大于4秒。要符合GB16909的规定。每10cm10cm=100cm2面积上,有2000个以上网目.B.密布网贯穿试验做耐贯穿试验时，将网与地面成30度夹角拉平,在其中心上方3米处,用5kg重的钢管（管径4851mm）垂直自由下落，不穿透即为合格产品。C.密布网的绑扎方法用系绳将密布网绑扎至立杆或大横杆上，使网与架体牢固的连接在一起。系绳的材质应符合GB16909的规定。2、兜网封闭用大眼安全网（平网)将脚手架与建筑物之间封闭起来,首先在建筑物的一层顶部设置一道兜网,以上每隔10米增设一道.十一、脚手架的上下通道与安全通道1、架体设置安全马道：1.马道宽度不小于1米，坡度以1：3(高：长）为宜。2.马道的立杆、横杆间距应与脚手架相适应，基础按脚手架要求处理，立面设剪刀撑。3.人行斜道小横杆间距不超过1.5米。4.马道上满铺脚手板，板上钉防滑条。5。设置护身栏杆，上部护身栏杆1.2米，下部护身栏杆距脚手板0.6米，同时设180mm宽挡脚板。2、 安全通道本建筑物的安全通道采用门厅位置作为施工上下的安全通道，出入口按要求搭设安全通道防护棚；楼梯的梯井部位搭设架管防护栏杆。十二、脚手架的卸料平台1、卸料平台上面要挂牌标明控制荷载；卸料平台的施工荷载按3KN/m3计算要有专门搭设方案；要严格按照搭设方案施工。2、卸料平台自成受力系统，禁止与脚手架连接,防止给脚手架增加不利荷载，影响脚手架的稳定和平台的安全使用。3、卸料平台应便于操作，脚手板铺平绑牢，周围设置防护栏杆及挡脚板并用密目网封严，卸料平台应在明显处设置标志牌，规定使用要求和限定荷载。十三、脚手架交底与验收脚手架必须严格按照施工方案搭设，要有严格的技术脚底,要有节点构造详图,操作人员必须严格执行，所有偏差数值必须控制在允许范围内。要由专门人员对已搭设好的脚手架按照搭设方案进行验收，验收时要有量化内容，如：横、立杆之间距数值，立杆的垂直度，横杆的平整度等都应详细记载在验收记录中。十四、脚手架的拆除方法1、制定拆除方案，方案应包括拆架的步骤和方法、安全措施等。2、拆除顺序应遵守由上到下，先搭后拆、后搭先拆的原则。即先拆兰杆、脚手架、剪刀撑、斜撑、而后小横杆、大横杆、立杆等，并按一步一清原则依次进行,要严禁上下同时进行拆除工作。连墙杆件必须随脚手架逐层拆除，严禁先将连墙杆件整层或数层拆除后再拆除脚手架，分段拆除高差不应大于2步，如高差大于2步，应增设连墙杆件加固。3、当脚手架拆至下步最后一根长立杆时，应在适当位置搭设临时抛撑加固后，再拆除连墙杆。4、拆架子的高空作业人员应带安全帽，系安全带，穿软底鞋上架作业，同时，周围设围栏或竖立警戒标志并有专人指挥，各构配件严禁抛掷至地面，以免发生伤亡事故。十五、脚手架搭设时注意事项1、外径48mm与51mm的钢管严禁混合使用.旧的扣件在使用前应进行质量检查，有裂缝、变形的严禁使用，出现滑丝的螺栓必须更换。2、主节点处,固定横向水平杆(或纵向水平杆）、剪刀撑、横向支撑等扣件的中心线距主节点的距离不应大于150mm。3、各杆件端头伸出扣件盖板边缘的长度不应小于100mm.4、对接扣件的开口应朝向架子的内侧，螺栓朝上,直角扣件的开口不得朝下，以确保安全。5、当脚手架外侧遇有低压电线时，而且外侧边缘距外电架空线路外侧边线的安全距离小于规范规定时，应做专门外电防护方案，并严格执行.6、上架作业人员必须持证上岗，载安全载，系安全带。7、严格按搭设方案施工；连墙件和剪刀撑应及时设置，不得滞后超过两步；8、在搭设过程中，应注意调整脚手架的垂直度,最大允许偏差100mm。目 录一、编制依据1二、程概况及施工条件1三、脚手架平面布置图1四、脚手架构配件的质量标准1五、脚手架的用途及极限荷载值1六、脚手架的搭设方法1七、剪刀撑的搭设方法4八、小横杆的设置4九、脚手板与防护栏杆4十、脚手架与建筑物之间封闭办法5十一、脚手架的上下与安全通道5十二、脚手架的卸料平台5十三、脚手架交底与验收6十四、脚手架的拆除方法6十五、脚手架搭设时注意事项6
