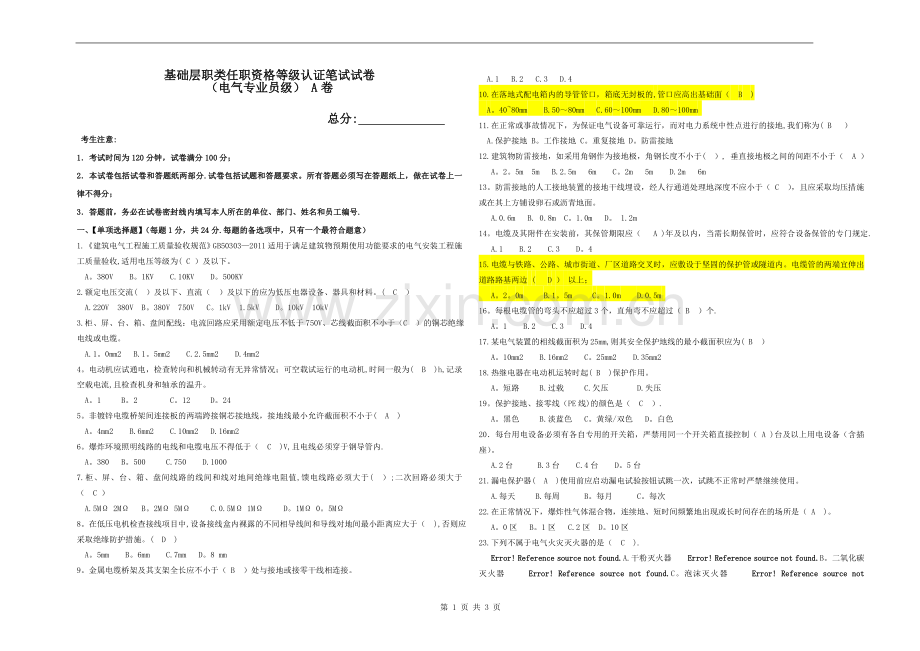

基础层职类任职资格等级认证笔试试卷
（电气专业员级） A卷
总分:
考生注意:
1．考试时间为120分钟，试卷满分100分；
2．本试卷包括试卷和答题纸两部分.试卷包括试题和答题要求。所有答题必须写在答题纸上，做在试卷上一律不得分；
3．答题前，务必在试卷密封线内填写本人所在的单位、部门、姓名和员工编号.
一、【单项选择题】（每题1分，共24分.每题的备选项中，只有一个最符合题意）
1.《建筑电气工程施工质量验收规范》GB50303—2011适用于满足建筑物预期使用功能要求的电气安装工程施工质量验收,适用电压等级为( C ）及以下。
A。380V B。1KV C.10KV D。500KV
2.额定电压交流( ）及以下、直流（ ）及以下的应为低压电器设备、器具和材料。( C ）
A.220V 380V B。380V 750V C。1kV 1.5kV D。10kV 10kV
3.柜、屏、台、箱、盘间配线：电流回路应采用额定电压不低于750V、芯线截面积不小于（ C ）的铜芯绝缘电线或电缆。
A.1。0mm2 B.1。5mm2 C.2.5mm2 D.4mm2
4。电动机应试通电，检查转向和机械转动有无异常情况；可空载试运行的电动机,时间一般为( B )h,记录空载电流,且检查机身和轴承的温升。
A。1 B。2 C。12 D。24
5。非镀锌电缆桥架间连接板的两端跨接铜芯接地线，接地线最小允许截面积不小于( A )
A。4mm2 B.6mm2 C.10mm2 D.16mm2
6。爆炸环境照明线路的电线和电缆电压不得低于（ C )V,且电线必须穿于钢导管内.
A。380 B。500 C.750 D.1000
7.柜、屏、台、箱、盘间线路的线间和线对地间绝缘电阻值,馈电线路必须大于( ）;二次回路必须大于（ C ）
A.5MΩ 2MΩ B。2MΩ 5MΩ C.0.5MΩ 1MΩ D。1MΩ 0。5MΩ
8。在低压电机检查接线项目中,设备接线盒内裸露的不同相导线间和导线对地间最小距离应大于（ ),否则应采取绝缘防护措施。( D )
A。5mm B。6mm C.7mm D。8 mm
9。金属电缆桥架及其支架全长应不小于（ B ）处与接地或接零干线相连接。
A.1 B.2 C.3 D.4
10.在落地式配电箱内的导管管口，箱底无封板的,管口应高出基础面（ B )
A。40~80mm B.50～80mm C.60～100mm D.80～100mm
11.在正常或事故情况下，为保证电气设备可靠运行，而对电力系统中性点进行的接地,我们称为( B ）
A.保护接地 B。工作接地 C。重复接地 D。防雷接地
12.建筑物防雷接地，如采用角钢作为接地极，角钢长度不小于( ）, 垂直接地极之间的间距不小于（ A ）
A。2。5m 5m B.2.5m 6m C。2m 5m D.2m 6m
13。防雷接地的人工接地装置的接地干线埋设，经人行通道处理地深度不应小于（ C ），且应采取均压措施或在其上方铺设卵石或沥青地面。
A.0.6m B. 0.8m C。1.0m D。 1.2m
14。电缆及其附件在安装前，其保管期限应（ A )年及以内，当需长期保管时，应符合设备保管的专门规定.
A.1 B.2 C.3 D。4
15.电缆与铁路、公路、城市街道、厂区道路交叉时，应敷设于坚固的保护管或隧道内。电缆管的两端宜伸出道路路基两边 ( D ） 以上；
A。2。0m B.1。5m C。1.0m D.0.5m
16。每根电缆管的弯头不应超过3个，直角弯不应超过（ B ）个.
A。1 B.2 C.3 D.4
17.某电气装置的相线截面积为25mm,则其安全保护地线的最小截面积应为( B ）
A。10mm2 B.16mm2 C。25mm2 D.35mm2
18.热继电器在电动机运转时起( B )保护作用。
A。短路 B.过载 C.欠压 D.失压
19。保护接地、接零线（PE线)的颜色是（ C ）.
A。黑色 B.淡蓝色 C。黄绿/双色 D。白色
20．每台用电设备必须有各自专用的开关箱，严禁用同一个开关箱直接控制（ A )台及以上用电设备（含插座）。
A.2台 B.3台 C.4台 D。5台
21.漏电保护器( A )使用前应启动漏电试验按钮试跳一次，试跳不正常时严禁继续使用。
A.每天 B.每周 B。每月 C。每次
22.在正常情况下，爆炸性气体混合物，连续地、短时间频繁地出现或长时间存在的场所是（ A )。
A。0区 B。1区 C.2区 D。10区
23.下列不属于电气火灾灭火器的是（ C　).
Error! Reference source not found.A.干粉灭火器 Error! Reference source not found.B。二氧化碳灭火器 Error! Reference source not found.C。泡沫灭火器 Error! Reference source not found.D.121a1灭火器

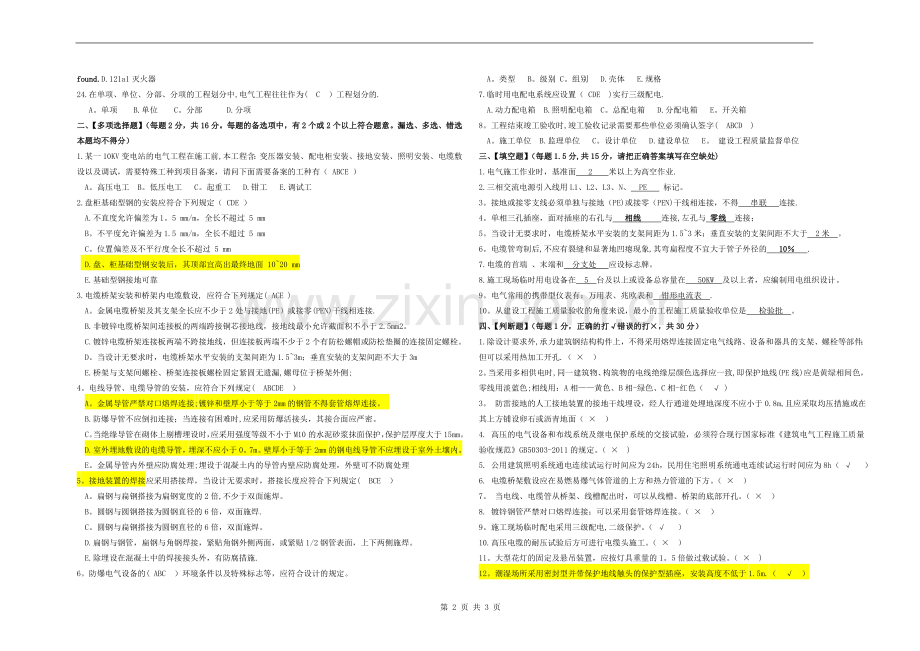

24.在单项、单位、分部、分项的工程划分中,电气工程往往作为( C ）工程划分的.
A。单项 B.单位 C。分部 D.分项
二、【多项选择题】（每题2分，共16分。每题的备选项中，有2个或2个以上符合题意。漏选、多选、错选本题均不得分）
1.某一10KV变电站的电气工程在施工前,本工程含：变压器安装、配电柜安装、接地安装、照明安装、电缆敷设以及调试，需要特殊工种到项目备案，请问下面需要备案的工种有（ ABCE ）
A。高压电工 B。低压电工 C。起重工 D.钳工 E.调试工
2.盘柜基础型钢的安装应符合下列规定（ CDE ）
A.不直度允许偏差为1。5 mm/m，全长不超过 5 mm
B。不平度允许偏差为1.5 mm/m，全长不超过 5 mm
C。位置偏差及不平行度全长不超过 5 mm
D.盘、柜基础型钢安装后，其顶部宜高出最终地面 10~20 mm
E.基础型钢接地可靠
3.电缆桥架安装和桥架内电缆敷设, 应符合下列规定( ACE )
A。金属电缆桥架及其支架全长应不少于2处与接地(PE）或接零(PEN)干线相连接.
B.非镀锌电缆桥架间连接板的两端跨接铜芯接地线，接地线最小允许截面积不小于2.5mm2。
C.镀锌电缆桥架连接板两端不跨接地线，但连接板两端不少于2个有防松螺帽或防松垫圈的连接固定螺栓。
D。当设计无要求时，电缆桥架水平安装的支架间距为1.5~3m；垂直安装的支架间距不大于3m
E.桥架与支架间螺栓、桥架连接板螺栓固定紧固无遗漏,螺母位于桥架外侧;
4。电线导管、电缆导管的安装，应符合下列规定( ABCDE ）
A。金属导管严禁对口熔焊连接;镀锌和壁厚小于等于2mm的钢管不得套管熔焊连接。
B.防爆导管不应倒扣连接；当连接有困难时,应采用防爆活接头，其接合面应严密。
C。当绝缘导管在砌体上剔槽埋设时，应采用强度等级不小于M10的水泥砂浆抹面保护，保护层厚度大于15mm。
D.室外埋地敷设的电缆导管，埋深不应小于0。7m。壁厚小于等于2mm的钢电线导管不应埋设于室外土壤内。
E。金属导管内外壁应防腐处理;埋设于混凝土内的导管内壁应防腐处理，外壁可不防腐处理
5。接地装置的焊接应采用搭接焊，当设计无要求时，搭接长度应符合下列规定( BCE ）
A。扁钢与扁钢搭接为扁钢宽度的2倍,不少于双面施焊。
B。圆钢与圆钢搭接为圆钢直径的6倍，双面施焊.
C。圆钢与扁钢搭接为圆钢直径的6倍，双面施焊。
D.扁钢与钢管，扁钢与角钢焊接，紧贴角钢外侧两面，或紧贴1/2钢管表面，上下两侧施焊。
E.除埋设在混凝土中的焊接接头外，有防腐措施.
6。防爆电气设备的( ABC ）环境条件以及特殊标志等，应符合设计的规定。
A。类型 B。级别 C。组别 D.壳体 E.规格
7.临时用电配电系统应设置（ CDE )实行三级配电.
A.动力配电箱 B.照明配电箱 C。总配电箱 D.分配电箱 E。开关箱
8。工程结束竣工验收时,竣工验收记录需要那些单位必须确认签字( ABCD )
A。施工单位 B.监理单位 C。设计单位 D.建设单位 E。 建设工程质量监督单位
三、【填空题】（每题1.5分,共15分，请把正确答案填写在空缺处)
1.电气施工作业时，基准面 2 米以上为高空作业.
2.三相交流电源引入线用L1、L2、L3、N、 PE 标记。
3。接地或接零支线必须单独与接地（PE)或接零（PEN)干线相连接，不得 串联 连接.
4。单相三孔插座，面对插座的右孔与 相线 连接,左孔与 零线 连接；
5。当设计无要求时，电缆桥架水平安装的支架间距为1.5~3米；垂直安装的支架间距不大于 2米 。
6。电缆管弯制后,不应有裂缝和显著地凹瘪现象,其弯扁程度不宜大于管子外径的 10％ .
7.电缆的首端 、末端和 分支处 应设标志牌。
8.施工现场临时用电设备在 5 台及以上或设备总容量在 50KW 及以上者，应编制用电组织设计。
9。电气常用的携带型仪表有：万用表、兆欧表和 钳形电流表 .
10。从建设工程施工质量验收的角度来说，最小的工程施工质量验收单位是 检验批 。
四、【判断题】（每题1分，正确的打√错误的打×，共30分）
1.除设计要求外,承力建筑钢结构构件上，不得采用熔焊连接固定电气线路、设备和器具的支架、螺栓等部件；但可以采用热加工开孔.（ × ）
2。当采用多相供电时,同一建筑物、构筑物的电线绝缘层颜色选择应一致,即保护地线(PE线)应是黄绿相间色，零线用淡蓝色;相线用：A相——黄色、B相-绿色、C相-红色（ √ )
3。 防雷接地的人工接地装置的接地干线埋设，经人行通道处埋地深度不应小于0.8m,且应采取均压措施或在其上方铺设卵石或沥青地面（ × ）
4. 高压的电气设备和布线系统及继电保护系统的交接试验，必须符合现行国家标准《建筑电气工程施工质量验收规范》GB50303-2011的规定。（ × )
5. 公用建筑照明系统通电连续试运行时间应为24h，民用住宅照明系统通电连续试运行时间应为8h（ √ ）
6. 电缆桥架敷设应在易燃易爆气体管道的上方和热力管道的下方。（ × ）
7。 当电线、电缆管从桥架、线槽配出时，可以从线槽、桥架的底部开孔。（ × ）
8. 镀锌钢管严禁对口熔焊连接；可以采用套管熔焊连接。（ × ）
9。施工现场临时配电采用三级配电,二级保护。（ √ ）
10.高压电缆的耐压试验后方可进行电缆头施工。（ × ）
11。大型花灯的固定及悬吊装置，应按灯具重量的1。5倍做过载试验。（ × )
12。潮湿场所采用密封型并带保护地线触头的保护型插座，安装高度不低于1.5m.（ √ ）
13。变压器室、高低压开关室内的接地干线应有不少于2处与接地装置引出干线连接。( √ )
14。运输或滚动电缆盘前,必须保证电缆盘牢固，电缆绕紧，滚动时必须顺着电缆盘上的箭头指示或电缆绕紧的方向。( √ ）
15.电缆桥架连接板的螺栓应紧固，螺母应位于桥架的内侧（ ×）
16。电缆桥架转弯处的转弯半径,不应小于该桥架上的电缆最小弯曲半径的最大者( √ ）
17。电缆与铁路、公路、厂区道路交叉时，应敷设于坚固的保护管或隧道内，电缆管的两端宜伸出道路路基两边1。0米以上。( × )
18.控制电缆在普通支架上安装，不宜超过1层;桥架上不宜超过3层;交流三芯电力电缆，在普通支吊架上不宜超过1层,桥架上不宜超过2层（√ ）
19。聚氯乙烯绝缘聚氯乙烯护套控制电缆敷设时，在敷设前24小时内的平均温度以及敷设现场的温度不应低于 0℃.( × ）
20.10kV及以下架空线路严禁跨越爆炸性气体环境；（ √ ）
21.在火灾危险环境内的电力、照明线路的绝缘导线和电缆的额定电压，不应低于线路的额定电压，且不得低于500V（ √ )
22。接地体顶面埋设深度应符合设计规定。当无规定时，不应小于0.6m。（ √ ）
23。当电缆穿过零序电流互感器时,电缆头的接地线应通过零序电流互感器后接地；（ × ）
24.手持式电动工具的PE线应为截面不小于1。5mm2的绝缘多股铜线。（ √ ）
25。垂直接地体宜采用角钢、钢管、光面圆钢或螺纹钢。（ × ）
26.热继电器可以作为电动机的过载保护和短路保护.（ × ）
27。施工现场停、送电的操作顺序是：送电时，总配电箱—分配电箱—开关箱；停电时,开关箱—分配电箱—总配电箱。（ √ ）
28。电动机的额定电压是指输入定子绕组的每相电压而不是线间电压.（ × ）
29.三相异步电动机堵转试验时,当定子绕组上加额定电压，若流过的电流为额定电流，则说明试验合格.( √ )
30.将三相异步电动机的相序由A-B-C改为C-A-B即可改变其旋转方向。（ × ）
五、【简答题】（五道题，第一题为必答题，二至五题任选两道作答。每题5分，共15分。）
1。简述电缆及其附件到达现场后，如何进行验收？
答：1）产品的技术文件应齐全；2）电缆型号、规格、长度应符合订货要求；3）电缆外观不应受损,电缆封端应严密。当外观检查有怀疑时，应进行受潮判断或试验； 4)附件部件应齐全，材质质量应符合产品技术要求；5)充油电缆的压力油箱、油管、阀门和压力表应符合产品技术要求且完好无损.
2.解释什么是TN方式的供电系统，TN系统又分哪几种类型？
答：电源中性点直接接地时电气设备外露可导电部分通过零线接地的接零保护系统。
分:TN—C TN-S TN-C—S系统
3.简述什么是电气二次设备和二次回路？
答：二次设备是指对一次设备的工作进行监测、控制、调节、保护以及为运行、维护人员提供运行工况或生产指挥信号所需的低压电气设备。如熔断器、控制开关、继电器、控制电缆等.由二次设备相互连接，构成对一次设备进行监测、控制、调节和保护的电气回路称为二次回路或二次接线系统。
4.解释电流互感器二次侧为什么不允许开路？
答:1）电流互感器工作时，二次侧接近短路状态，2)当二次侧开路时，二次侧电流为零，这样铁心中磁通很大，会使互感器严重过热,以致烧坏互感器.3）并且二次侧会产生很高的感应电势,影响设备安全.
5.任意列举建设工程电气施工规范（至少三个)?
建筑电气工程施工质量验收规范 GB50303—2011
电气装置安装工程电缆线路施工及验收规范 GB50168—2006
电气装置安装工程接地装置施工及验收规范 GB50169—2006
电气装置安装工程盘、柜及二次回路接线施工及验收规范 GB50171-2012
电气装置安装工程爆炸和火灾危险环境电气装置施工及验收规范 GB50257—96
