第四届“浩辰杯”华东区大学生CAD应用技能竞赛-工程图绘制试卷(机械类).doc

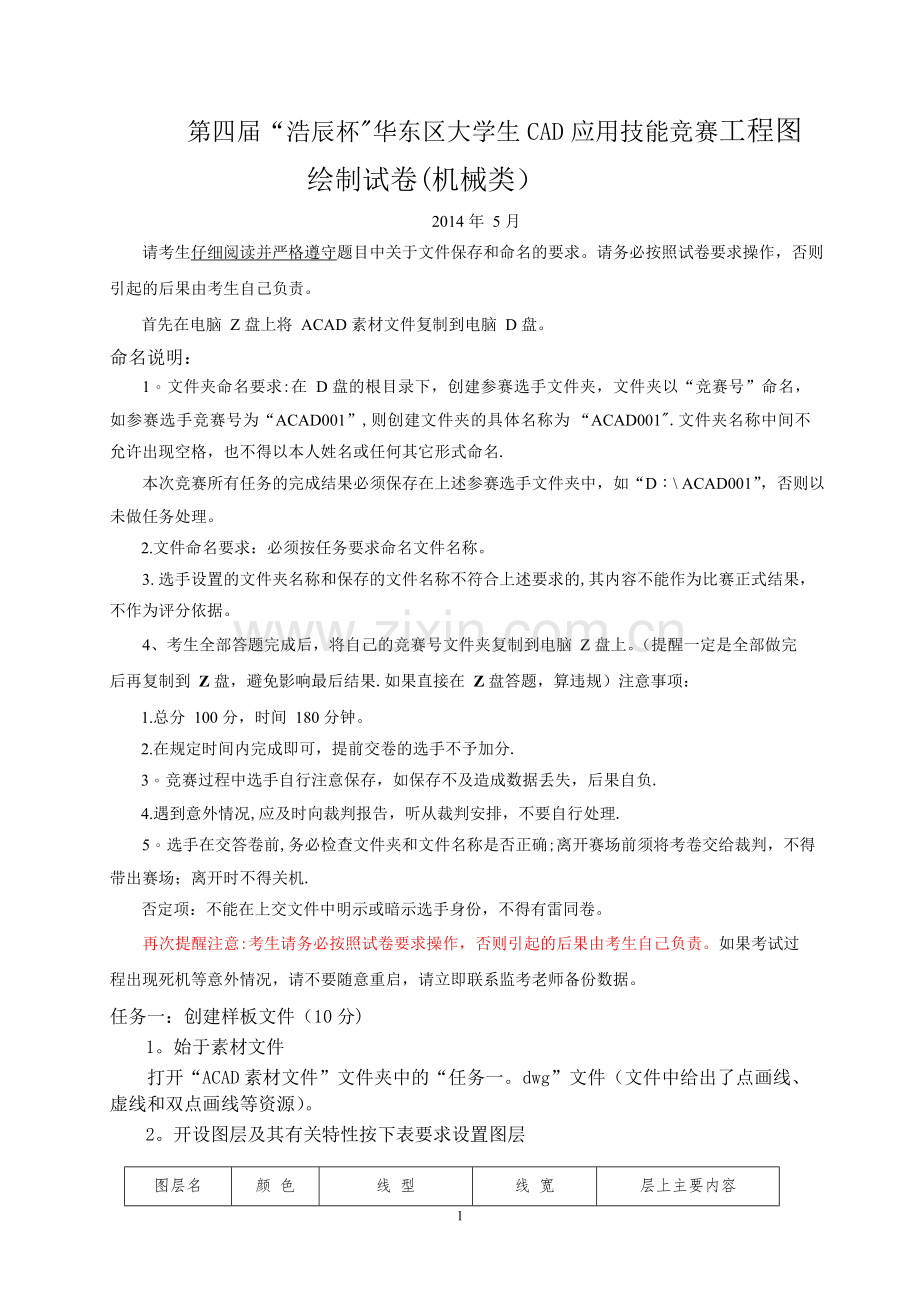

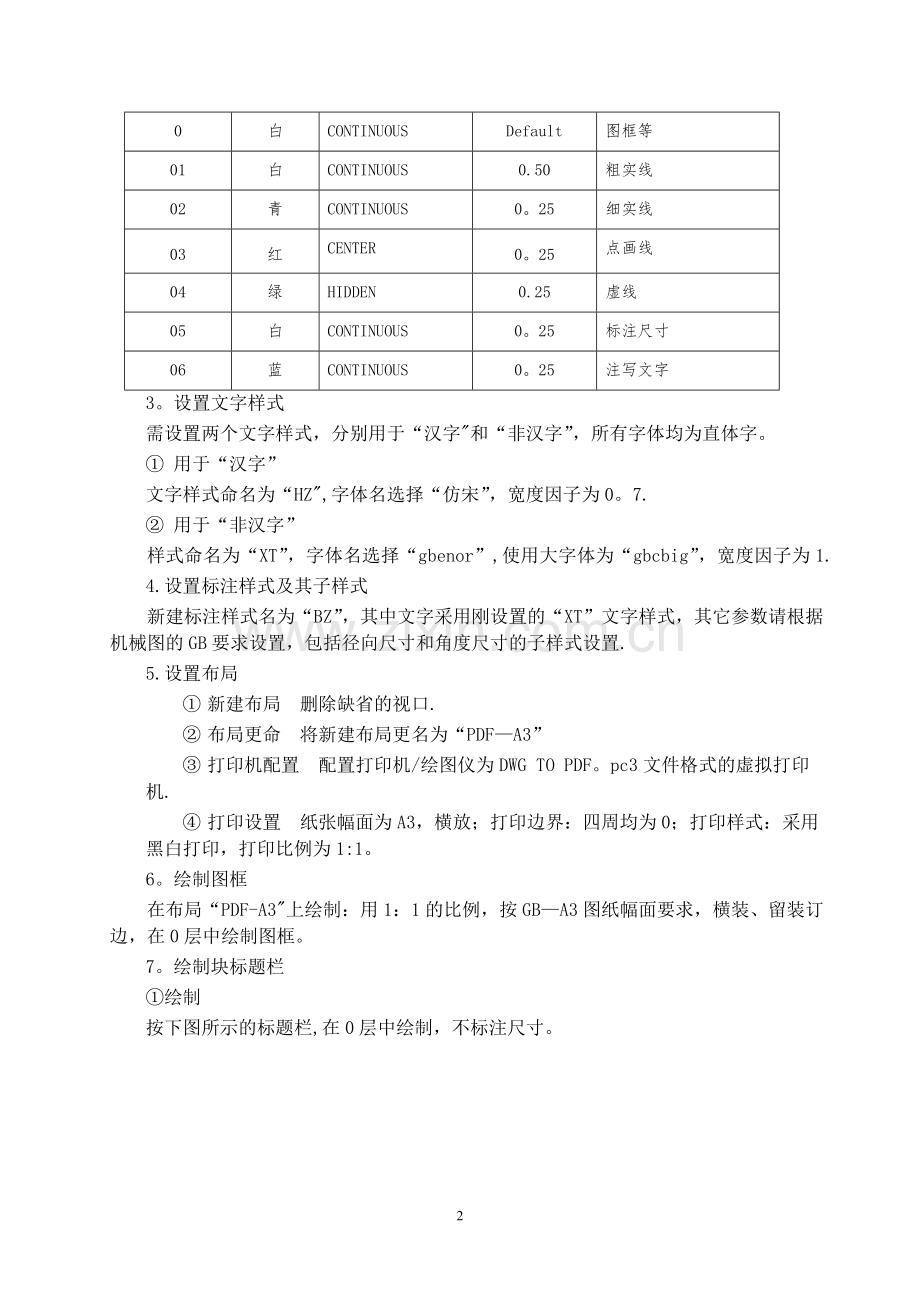

第四届“浩辰杯华东区大学生CAD应用技能竞赛工程图绘制试卷(机械类） 2014 年 5 月 请考生仔细阅读并严格遵守题目中关于文件保存和命名的要求。请务必按照试卷要求操作，否则引起的后果由考生自己负责。 首先在电脑 Z 盘上将 ACAD 素材文件复制到电脑 D 盘。 命名说明： 1。文件夹命名要求:在 D 盘的根目录下，创建参赛选手文件夹，文件夹以“竞赛号”命名，如参赛选手竞赛号为“ACAD001”,则创建文件夹的具体名称为 “ACAD001.文件夹名称中间不允许出现空格，也不得以本人姓名或任何其它形式命名. 本次竞赛所有任务的完成结果必须保存在上述参赛选手文件夹中，如“D： ACAD001”，否则以未做任务处理。 2.文件命名要求：必须按任务要求命名文件名称。 3. 选手设置的文件夹名称和保存的文件名称不符合上述要求的,其内容不能作为比赛正式结果，不作为评分依据。 4、考生全部答题完成后，将自己的竞赛号文件夹复制到电脑 Z 盘上。（提醒一定是全部做完后再复制到 Z 盘，避免影响最后结果.如果直接在 Z 盘答题，算违规）注意事项： 1.总分 100 分，时间 180 分钟。 2.在规定时间内完成即可，提前交卷的选手不予加分. 3。竞赛过程中选手自行注意保存，如保存不及造成数据丢失，后果自负. 4.遇到意外情况,应及时向裁判报告，听从裁判安排，不要自行处理. 5。选手在交答卷前,务必检查文件夹和文件名称是否正确;离开赛场前须将考卷交给裁判，不得带出赛场；离开时不得关机. 否定项：不能在上交文件中明示或暗示选手身份，不得有雷同卷。 再次提醒注意:考生请务必按照试卷要求操作，否则引起的后果由考生自己负责。如果考试过程出现死机等意外情况，请不要随意重启，请立即联系监考老师备份数据。 任务一：创建样板文件（10分) 1。始于素材文件 打开“ACAD素材文件”文件夹中的“任务一。dwg”文件（文件中给出了点画线、虚线和双点画线等资源）。 2。开设图层及其有关特性按下表要求设置图层 图层名 颜 色 线 型 线 宽 层上主要内容 0 白 CONTINUOUS Default 图框等 01 白 CONTINUOUS 0.50 粗实线 02 青 CONTINUOUS 0。25 细实线 03 红 CENTER 0。25 点画线 04 绿 HIDDEN 0.25 虚线 05 白 CONTINUOUS 0。25 标注尺寸 06 蓝 CONTINUOUS 0。25 注写文字 3。设置文字样式 需设置两个文字样式，分别用于“汉字和“非汉字”，所有字体均为直体字。 用于“汉字” 文字样式命名为“HZ,字体名选择“仿宋”，宽度因子为0。7. 用于“非汉字” 样式命名为“XT”，字体名选择“gbenor”,使用大字体为“gbcbig”，宽度因子为1. 4.设置标注样式及其子样式 新建标注样式名为“BZ”，其中文字采用刚设置的“XT”文字样式，其它参数请根据机械图的GB要求设置，包括径向尺寸和角度尺寸的子样式设置. 5.设置布局 新建布局 删除缺省的视口. 布局更命 将新建布局更名为“PDFA3” 打印机配置 配置打印机/绘图仪为DWG TO PDF。pc3文件格式的虚拟打印机. 打印设置 纸张幅面为A3，横放；打印边界：四周均为0；打印样式：采用黑白打印，打印比例为1:1。 6。绘制图框 在布局“PDF-A3上绘制：用1：1的比例，按GBA3图纸幅面要求，横装、留装订边，在0层中绘制图框。 7。绘制块标题栏 绘制 按下图所示的标题栏,在0层中绘制，不标注尺寸。 定义属性 “（图名）”、“(牌号)和“(考号) 均定义为属性,字高分别为7、5和5. 定义图块 将标题栏连同属性一起定义为块，块名为“BTL，基点为右下角。 插入图块 插入该图块于图框的右下角，分别将属性“(图名）”和“(考号）的值改为“基本设置”和参赛选手“竞赛号”。 8.保存为样板文件 保存为样板文件，文件名为“TASK01.dwt”，保存到指定的文件夹中。 任务二：趣味几何图形 (6图3分/图=18分）1。始于素材文件 打开“ACAD素材文件”文件夹中的“任务二。dwg”文件，重新命名为“TASK02。dwg”,并保存到指定的文件夹中。 本题有6个小图，从已给的素材图形开始，在原处按“要求和说明”完成至目标图形。6个小图请见下表： 图序 素材图形 目标图形 要求和说明 1 B区图案填充的原点为A点;C区为双色填充，颜色代码为“140和181”。 2 各交点沿水平和垂直方向都为均布. 3 各线的间距均相同.4 5 R75圆弧的中点在竖直线上,其余各弧通过其4分点。 6 A区为黑色填充；各弧的弧长和半径均相等。 任务三：几何作图(22分） 1.新建图形文件 从任务一的样板文件“TASK01.dwt开始建立新图形文件，命名为“TASK03.dwg，并保存到指定的文件夹中。 2。绘制图形 本任务需绘制4个图,如下图所示，均按图示几何关系要求和尺寸1:1绘制，不注尺寸. 图一 图二 图三 图四 3.布局排布 开设视口在布局“PDFA3上,开设4个大小相同的矩形视口，布满A3图框。 布置图形于4个视口中均按1:1分别布置4个图，并锁定视口，如下图所示。 4。修改属性将属性“（图名)”的值改为“几何作图。 5。虚拟打印 打印该布局，输出为“几何作图。pdf”，保存到指定的文件夹中。 任务四：读图(20分）本任务有2道题：一为补第三视图,二为改画和补画剖视图。 第1题 1。始于素材文件 打开“ACAD素材文件”文件夹中的“任务四机械读图.dwg”文件，重新命名为“TASK04 机械读图。dwg”，并保存到指定的文件夹中。 2.补画左视图 已知下图所示的主视图和俯视图，画出左视图。 第2题 1.始于素材文件 打开“CAD素材文件文件夹中的“任务四机械剖视图。dwg”文件，重新命名为“TASK04 机械剖视图.dwg，并保存到指定的文件夹中. 2. 补画剖视图 已知下图所示的主视图和俯视图，按指定的剖切位置将其改绘成适当类型的剖视面图,并补画出C-C剖切位置的剖视面图，应表达正确、清晰、完整。 任务五：抄、补绘零件图(30分） 本题的任务是抄绘托架零件的零件图(见附图)，结果文件命名为“TASK05。dwg”，保存到指定的文件夹中。该零件的材料是HT150。 图面应符合国家标准技术制图的要求，做到投影正确、画法正确、制图规范；并满足机械工程的需求. 1.图形设置本任务可以基于任务一的样板文件“TASK01.dwt，并进行按需修改. 2. 模型空间1：1绘图 注意：技术要求的相关文字、标题栏上方的表面粗糙度说明绘制在图纸空间. 3.补出C向局部视图。 在指定的位置处补画C向局部视图。 4. 图样布置 将该图1：1布置在A3幅面的布局中，并在标题栏中完成零件的名称、材料等文字内容。 5
