满堂脚手架搭设规范.doc

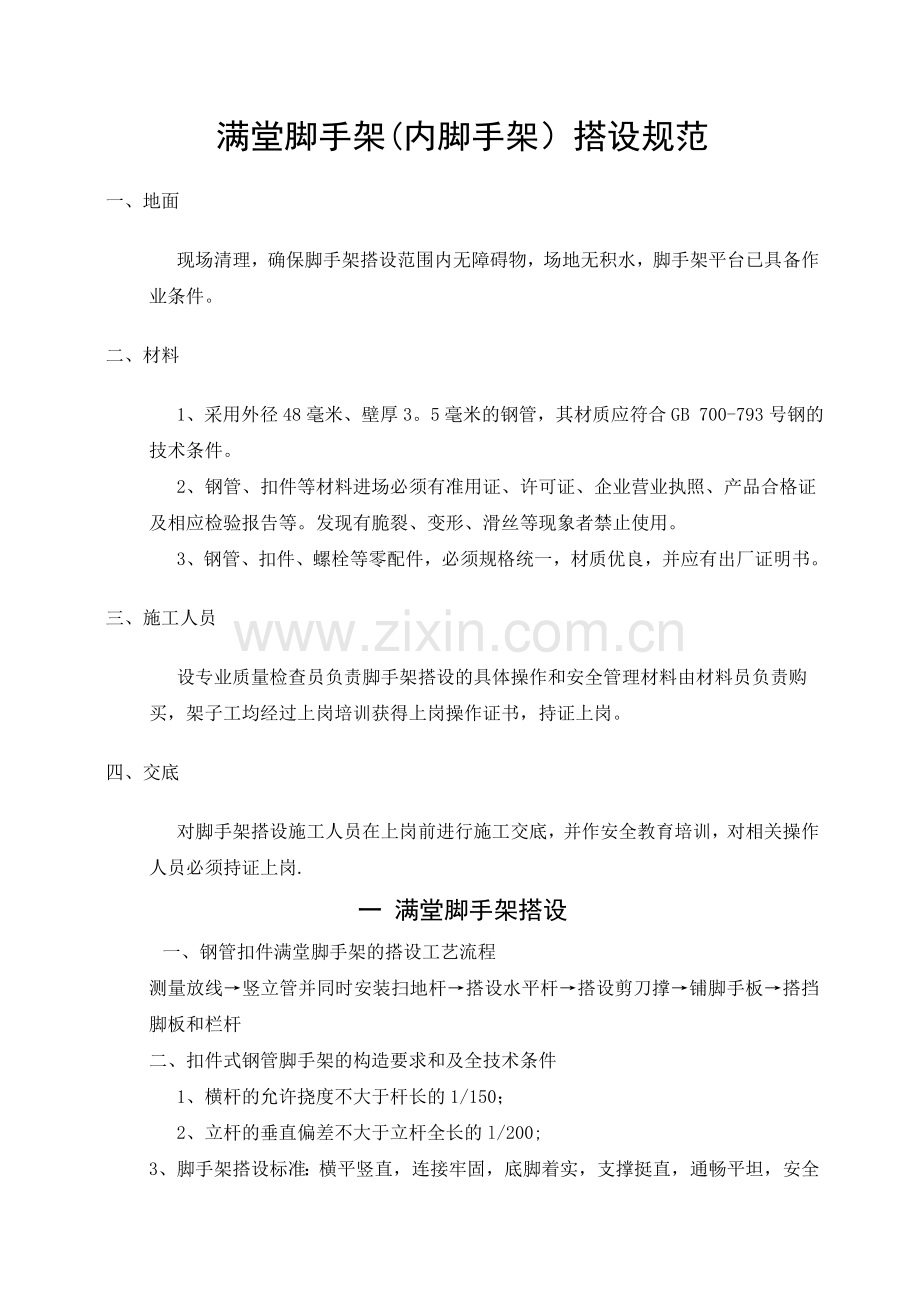

满堂脚手架(内脚手架）搭设规范一、地面现场清理，确保脚手架搭设范围内无障碍物，场地无积水，脚手架平台已具备作业条件。二、材料1、采用外径48毫米、壁厚3。5毫米的钢管，其材质应符合GB 700-793号钢的技术条件。 2、钢管、扣件等材料进场必须有准用证、许可证、企业营业执照、产品合格证及相应检验报告等。发现有脆裂、变形、滑丝等现象者禁止使用。 3、钢管、扣件、螺栓等零配件，必须规格统一，材质优良，并应有出厂证明书。三、施工人员设专业质量检查员负责脚手架搭设的具体操作和安全管理材料由材料员负责购买，架子工均经过上岗培训获得上岗操作证书，持证上岗。四、交底对脚手架搭设施工人员在上岗前进行施工交底，并作安全教育培训，对相关操作人员必须持证上岗.一 满堂脚手架搭设一、钢管扣件满堂脚手架的搭设工艺流程测量放线竖立管并同时安装扫地杆搭设水平杆搭设剪刀撑铺脚手板搭挡脚板和栏杆二、扣件式钢管脚手架的构造要求和及全技术条件1、横杆的允许挠度不大于杆长的1/150；2、立杆的垂直偏差不大于立杆全长的l/200;3、脚手架搭设标准：横平竖直，连接牢固，底脚着实，支撑挺直，通畅平坦，安全设施齐全、牢固。4、脚手架主要受力杆件，如立杆、横杆和剪力撑等,在同一建筑立面必须使用同一材质的材料。5、脚手架的搭设顺序为：(1) 现场材料料及整理，立杆横杆剪刀撑竹笆板满铺E1级木工板栏杆。(2) 每根立杆铺设时应准确的放在定位线上。(3) 立杆搭设应满足下列要求a。立杆各向间距按照计算结果确定,并实施。b。立杆接长除顶层顶步可采用搭接外，其余各层各步接头必须采用对接扣件连接.对接、搭接应符合下列规定： 立杆上的对接扣件应交错布置:两根相邻立杆的接头不应设置在同步内，同步内隔一根立杆的两个相隔接头在高度方向错开的距离不宜小于500mm;各接头中心至主节点的距离不宜大于步距的1/3。 搭接长度不能小于1m,须采用不少于2个旋转扣件固定，端部扣件盖板的边缘至杆端距离不能小于100mm。c.立杆搭设时应符合下列规定： 严禁将外径48mm与其他型号的钢管混合使用; 相邻立杆的对接扣件不得在同一高度内，错开距离应符合对接、搭接规定；(4) 脚手架纵横向底部必须设置纵横向扫地杆.扫地杆应采用直角扣件固定在距底座上皮不大于200mm处的立杆上.(5) 横向水平杆的构造应符合下列要求：a.水平杆的长度不能小于3跨;b.横向水平杆接长宜采用对接扣件连接,也可采用搭接。对接、搭接要求应符合下列规定: 对接扣件应交错布置：两根相邻水平杆的接头禁止设置在同步或同跨内；不同步或不同跨两个相邻接头在水平方向错开的距离不能小于500mm；各接头中心至最近主节点的距离不能大于纵距的1/3。 搭接长度不能小于1m，必须采用不少于2个旋转扣件固定，端部扣件盖板的边缘至杆端距离不能小于100mm。(6) 脚手架搁栅上满铺竹笆板时,竹笆板四角应用18号铅丝同牵杠扎牢,施工操作步上靠墙面部位应铺脚手板，脚手板离墙面不得大于20厘米，其端头应伸出搁置点横楞1020厘米，并应重叠搁置，没有重叠处应用铅丝将脚手板与搁置点绑牢。(7) 防护栏杆应搭设在外立杆内侧,上栏杆上皮高度应为1。2m，中栏杆应居中设置。(8) 架体每组剪力撑跨越立杆根数约5根。剪刀撑斜杆应与立杆和伸出的横向水平杆进行连接；剪刀撑斜杆的接长均采用搭接，搭接要求同立杆搭接规定.剪刀撑斜杆应用旋转扣件固定在与之相交的水平杆的伸出端或立杆上，旋转扣件中心线至主节点的距离不宜大于150mm.剪刀撑应随立杆、纵、横向水平杆等同步搭设。(9) 脚手架搭设完工，应由工程队负责组织专业人员检查验收合格并挂合格牌后方可使用.在工程施工过程中必须有专人管理，负责检查、保修工作。(10) 脚手架上控制施工荷载值不大于1.5KN/m2。(11) 脚手架应有人定期进行沉降测量，发现问题应及时报告工程队领导并立即采取措施。7、脚手板脚手板采竹笆片，在操作层四周应设置防护栏杆。 脚手板设置在三根横向水平杆上，并在两端8cm处用直径1.2mm的镀锌铁丝箍绕23圈固定。脚手板应平铺、满铺、铺稳，接缝中设两根小横杆,各杆距接缝的距离均不大于15cm。避免出现探头及空挡现象。8、防护设施脚手架外围要满挂密目安全网,以防止人员随便进入。密目网采用1。86。0m的规格，用风绳绑扎在模杆外立杆里侧.作业层外围设防护栏杆。9、脚手架搭设的要求严格按照设计尺寸搭设,立杆和水平杆的接头均应错开在不同的框格层中设置;确保立杆的垂直偏差和横杆的水平偏差小于扣件架规范的要求;确保每个扣件和钢管的质量是满足要求的，每个扣件的拧紧力矩都要控制在45-60N.m，钢管禁止使用已经发生变形材质的。二、 脚手架的拆除1、拆除脚手架前的准备工作：全面检查脚手架，重点检查扣件连接固定、支撑体系等是否符合安全要求;根据检查结果及现场情况编制拆除方案并经有并部门批准；进行技术交底；根据拆除现场的情况，设围栏或警戒标志，并有专人看守；清除脚手架中留存的材料、电线等杂物。2、拆除架子的工作地区，严禁非操作人员进入。3、拆架前，应有现场施工负责人批准手续，拆架子时必须有专人指挥，做到上下呼应，动作协调.4、拆架程序应遵守由上而下，先搭后拆的原则，即先拆拉杆、脚手板、剪刀撑、斜撑,而后拆纵横向大横杆、立杆等（一般的拆除顺序为安全网栏杆脚手板剪刀撑横向大横杆纵向大横杆立杆）。5、不准分立面拆架或在上下两步同时进行拆架。做到一步一清、一杆一清.拆立杆时，要先抱住立杆再拆开最后两个扣.拆除大横杆、斜撑、剪刀撑时,应先拆中间扣件，然后托住中间,再解端头扣。所有连墙杆必须随脚手架拆除同步下降，严禁先拆连墙件再除脚手架，分段拆除高差不应大于2步，如高差大于2步，应增设连墙连加固。6、当脚手架拆至下部最后一根长钢管的高度（约6。5m)时，应先在适当位置搭临时势撑加固，后拆连墙件.7、拆除的脚手架部件应及时运至地面，严禁从空中抛掷。8、运至地面的脚手架部件，应及时清理、保养。根据需要涂刷防锈油漆,并按品种、规格入库堆放。三、 文明施工要求根据脚手架工的特殊性,结合职业安全卫生的惯标精神，要求施工时作到如下：1、进入施工现场的人员戴好安全帽,高空作业系好安全带，穿好防滑鞋等，现场严禁吸烟。2、进入施工现场的人员要有保护场内的各种绿化设施和标示牌，不得践踏草坪、损坏花草树木、随意拆除和移动标示牌.3、严禁酗酒人员上架作业，施工操作时要求精力集中、禁止开玩笑和打闹。4、脚手架搭设人员必须是经考试合格的专业架子工,上岗人员定期体检,体检合格者方可发上岗证,凡患有高血压、贫血病、心脏病及其他不适于高空作业者，一律不得上脚手架操作。5、上架子作业人员上下均应走人行梯道,不准攀爬架子。6、护身栏、脚手板、挡脚板、密目安全网等影响作业时,如需折改时,应由架子工业完成，任何人不得任意拆改。7、脚手架验收合格后任何人不得擅自拆改,如需做局部拆改时,须经技术负责人同意后在架子工操作.8、不准利用脚手架吊运重物；作业人员不准攀登架子上下作业面；不准推车在架子上跑动。9、在架子上的作业人员不得随意拆动脚手架的所有拉接点和脚手板，以及扣件绑扎扣等所有架子部件.10、拆除架子而使用电焊气割时，派专职人员做好防火工作，配备料斗，防止火星和切割物溅落.11、脚手架使用时间较长，因此在使用过程中需要进行检查，发现杆件变形严重、防护不全、拉接松动问题要及时解愉。12、在保证脚手架体的整体性，不得截断架体。13、施工人员严禁凌空投掷杆件、物料、扣件及其它物品，材料、工具用滑轮和绳索运输，不得乱扔.14、使用的工具要放在工具袋内，防止掉落伤人;登高要空防滑鞋，袖口及裤口要扎紧。15、脚手架堆放场做到整洁、摆放合理、专人保管,并建立严格领退料手续.16、施工人员做到活完料净脚下清，确保脚手架施工材料不浪费。17、运至地面的材料应按指定地点随拆随运，分类堆放，当天拆当天清，拆下的中件和铁丝要集中回收处理。应随时整理、检查，按品种、分规格堆放整齐，妥善保管.5
