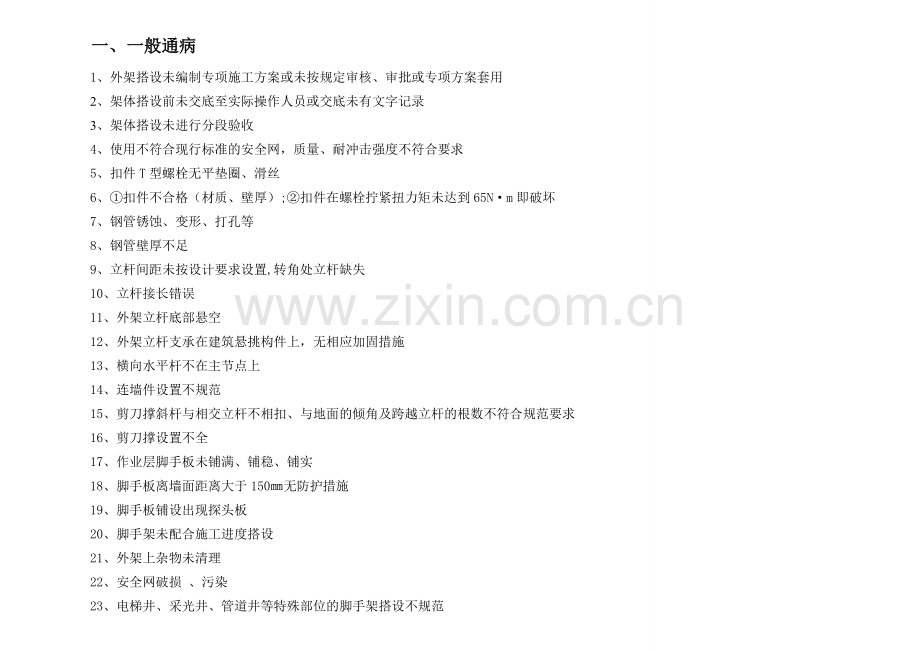

建筑施工安全通病防治手册目 录 （一）施工现场安全管理通病防治 （二）高处作业防护安全通病防治 (三)扣件式钢管脚手架安全通病防治 （四）模板支架（扣件式钢管)安全通病防治 (五）模板支架(木支撑)安 通病防治 （六)施工现场临时用电安全通病防治 （七）施工机械设备安全通病防治 (八）消防安全通病防治 （九）市政工程安全通病防治（三）扣件式钢管脚手架安全通病防治一、一般通病1、外架搭设未编制专项施工方案或未按规定审核、审批或专项方案套用2、架体搭设前未交底至实际操作人员或交底未有文字记录3、架体搭设未进行分段验收4、使用不符合现行标准的安全网，质量、耐冲击强度不符合要求5、扣件T型螺栓无平垫圈、滑丝6、扣件不合格（材质、壁厚）;扣件在螺栓拧紧扭力矩未达到65Nm即破坏7、钢管锈蚀、变形、打孔等8、钢管壁厚不足9、立杆间距未按设计要求设置,转角处立杆缺失10、立杆接长错误11、外架立杆底部悬空12、外架立杆支承在建筑悬挑构件上，无相应加固措施13、横向水平杆不在主节点上14、连墙件设置不规范15、剪刀撑斜杆与相交立杆不相扣、与地面的倾角及跨越立杆的根数不符合规范要求16、剪刀撑设置不全17、作业层脚手板未铺满、铺稳、铺实18、脚手板离墙面距离大于150无防护措施19、脚手板铺设出现探头板20、脚手架未配合施工进度搭设21、外架上杂物未清理22、安全网破损 、污染23、电梯井、采光井、管道井等特殊部位的脚手架搭设不规范24、斜道搭设不规范二、落地式脚手架1、外架基础未平整硬化、下沉2、外架基础积水3、纵向扫地杆设置距地面高度大于200 mm 4、横向扫地杆设置位置错误5、横向扫地杆缺失6、立杆基础不在同一高度上时,扫地杆设置错误7、柔性连墙件设置错误8、脚手架安全网未落地三、型钢悬挑式脚手架1、悬挑梁间距未按悬挑架架体立杆纵距设置2、悬挑梁锚固不符合要求3、采用螺纹钢作U形钢筋锚环4、悬挑层封闭不严5、型钢悬挑梁外端未设置钢丝绳或钢拉杆与上一层建筑结构斜拉结四、脚手架拆除1、外架拆除前未做好拆除准备工作2、未按脚手架拆除顺序进行脚手架拆除工作，拆卸下来的构配件直接抛掷至地面扣件式钢管脚手架安全通病防治一、一般通病序号通 病 现 象防治措施正确做法1外架搭设未编制专项施工方案或未按规定审核、审批或专项方案套用建筑施工扣件式钢管脚手架安全技术规范JGJ13020111.0.3 扣件式钢管脚手架施工前,应按本规范的规定对其结构构件与立杆地基承载力进行设计计算,并应编制专项施工方案。危险性较大的分部分项工程安全管理办法建质200987号第八条 专项方案应由施工单位技术部门组织本单位施工技术、安全、质量等部门的专业技术人员进行审核。经审核合格的，由施工单位技术负责人签字。实行施工总承包的,专项方案应由总承包单位技术负责人及相关专业承包单位技术负责人签字。不需专家论证的专项方案，经施工单位审核合格后报监理单位，由项目总监工程师审核签字。2架架体搭设前未交底至实际操作人员或交底未有文字记录建筑施工扣件式钢管脚手架安全技术规范JGJ130-20117。1.1 脚手架搭设前,应按专项方案向施工人员进行交底。危险性较大的分部分项工程安全管理办法建质200987号第十五条 专项方案实施前,编制人员或项目技术负责人应当向现场管理人员和作业人员进行安全技术交底。3架架体搭设未进行分段验收建筑施工扣件式钢管脚手架安全技术规范JGJ130-20118。2。1脚手架及其地基基础应在下列阶段进行检查与验收：1、基础完工后及脚手架搭设前;2、作业层上施加荷载前；3、每搭设完6m-8m高度后；4、达到设计高度后;5、遇有六级强风及以上风或大雨后,冻结地区解冻后；6、停用超过一个月.4使用不符合现行标准的安全网(质量、耐冲击强度）现行标准：安全网GB57252009.5扣件T型螺栓无平垫圈、滑丝建筑施工扣件式钢管脚手架安全技术规范JGJ130-20118。1。4扣件进入施工现场应检查产品合格证,并应进行抽样复试,技术性能应符合现行国家标准钢管脚手架扣件GB15831的规定。扣件在使用前应逐个挑选，有裂缝、变形、螺栓出现滑丝的严禁使用.6扣件不合格（材质、壁厚）；扣件在螺栓拧紧扭力矩未达到65Nm就破坏。建筑施工扣件式钢管脚手架安全技术规范JGJ130-20113。2。1扣件应采用可锻铸铁或铸钢制作，其质量和性能符合现行国家标准钢管脚手架扣件GB15831的规定,采用其他材料制作的扣件,应经试验证明其质量符合该标准的规定后方可使用.3.2.2扣件在螺栓拧紧扭力矩达到65Nm时，不得发生破坏。7钢钢管锈蚀、变形、打孔等建筑施工扣件式钢管脚手架安全技术规范JGJ1302011表8。1.8 序号3钢管外表面锈蚀深度0。18mm。9.0.4 钢管上严禁打孔。8钢管壁厚不足建筑施工扣件式钢管脚手架安全技术规范JGJ130-20113.1.2 脚手架钢管宜采用48.33。6钢管，每根钢管的最大质量不应大于25.8kg。附录D钢管外径48。3mm,允许偏差0。5,壁厚3.6mm,允许偏差0。36，最小壁厚3。24mm。9立杆间距未按设计要求设置，转角处立杆缺失建筑施工扣件式钢管脚手架安全技术规范JGJ13020115.2.10条第2款当脚手架的步距、立杆纵距、立杆横距和连墙件间距有变化时，除计算底层立杆段外，还必须对出现最大步距或最大立杆纵距、立杆横距、连墙件间距等部位的立杆段进行验算。10立杆接长错误建筑施工扣件式钢管脚手架安全技术规范JGJ13020116。3.5 单排、双排与满堂脚手架立杆接长除顶层顶步外，其余各层各步接头必须采用对接扣件连接。11外架立杆底部悬空建筑施工扣件式钢管脚手架安全技术规范JGJ13020118。2。3条 第2款立杆应无悬空。12外架立杆支承在建筑悬挑构件上，无相应加固措施建筑施工扣件式钢管脚手架安全技术规范JGJ130-20115。5.3对搭设在楼面等建筑结构上的脚手架,应对支撑架体的建筑结构进行承载力验算，当不能满足承载力要求时应采取可靠的加固措施.13横向水平杆不在主节点上150mm建筑施工扣件式钢管脚手架安全技术规范JGJ130-20116。2。3 主节点处必须设置一根横向水平杆，用直角扣件扣接且严禁拆除。表8.2.4中第9款主节点处各扣件中心点相互距离a150mm。14连墙件设置不规范建筑施工扣件式钢管脚手架安全技术规范JGJ13020116.4。1 脚手架墙件设置的位置、数量应按专项施工方案确定。6.4.3条第1款连墙件应靠近主节点设置，偏离主节点的距离不应大于300mm。30015剪刀撑斜杆与相交立杆不相扣、与地面的倾角及跨越立杆的根数不符合规范要求建筑施工扣件式钢管脚手架安全技术规范JGJ130-20116.6。2 每道剪刀撑宽度不应小于4跨,且不应小于6m,斜杆与地面的倾角应在4560之间.16剪刀撑设置不全建筑施工扣件式钢管脚手架安全技术规范JGJ13020116.6.3 高度在24m及以上的双排脚手架应在外侧全面连续设置剪刀撑；高度在24m以下的单、双排脚手架，均必须在外侧两端、转角及中间间隔不超过15m的立面上，各设置一道剪刀撑，并应由底至顶连续设置.7.3.9 脚手架剪刀撑与双排脚手架横向斜撑应随立杆、纵向和横向水平杆等同步搭设，不得滞后安装.17作业层脚手板未铺满、铺稳、铺实建筑施工扣件式钢管脚手架安全技术规范JGJ13020116。2。4 脚手板的设置应符合下列规定：作业层脚手板应铺满、铺稳、铺实。7.3.13条第1款脚手板应铺满、铺稳，离墙面的距离不应大于150mm。脚手板探头应用直径3.2mm的镀锌钢丝固定在支承杆件上。18脚手板离墙面距离大于150无防护措施建筑施工扣件式钢管脚手架安全技术规范JGJ13020117。3.13 脚手板应铺满、铺稳，离墙面的距离不应大于150mm.19脚手板铺设出现探头板建筑施工扣件式钢管脚手架安全技术规范JGJ13020116.2。4 脚手板的设置应符合下列规定:脚手板对接平铺时,接头处应设两根横向水平杆，脚手板外伸长度应取130mm150mm，两块脚手板外伸长度的和不应大于300mm；脚手板搭接铺设时，接头应支在横向水平杆上，搭接长度不应小于200mm，其伸出横向水平杆的长度不应小于100mm。7。3.13条第2款脚手板探头应用直径3。2mm的镀锌钢丝固定在支承杆件上.20脚手架未配合施工进度搭设建筑施工扣件式钢管脚手架安全技术规范JGJ13020117.3。1 单、双排脚手架必须配合施工进度搭设.21外架上杂物未清理安排工人定期清理，减轻外架荷载。22安全网破损 建筑施工扣件式钢管脚手架安全技术规范JGJ13020119.0。12 单、双排脚手架、悬挑式脚手架沿架体外围应用密目式安全网全封闭，密目式安全网宜设置在脚手架外立杆的内侧,并应与架体绑扎牢固。23电梯井、采光井、管道井等特殊部位的脚手架搭设不规范（如立杆和小横杆不全、无连墙件或连墙件间距过大、无水平防护层，架体变形)电梯井、采光井、管道井等处脚手架严格按方案要求搭设,各杆件不得缺漏.层层使用硬质材料防护。24斜道搭设不规范建筑施工扣件式钢管脚手架安全技术规范JGJ13020116.7.2条第5款运料斜道两端、平台外围和端部均应按本规范第6。2.1条第6。4.6条的规定设置连墙件；每两步应加设水平斜杆；应按本规范第6.6.2条第6。6。5条的规定设置剪刀撑和横向斜撑。6。7.2条第4款斜道两侧及平台外围均应设置栏杆,及挡脚板,栏杆高度应为1。2m,挡脚板高度不应小于180mm.二、落地式脚手架序号通 病现 象防治措施正确做法1外架基础未平整硬化、下沉建筑施工扣件式钢管脚手架安全技术规范JGJ13020117。2。1脚手架地基与基础的施工,应根据脚手架所受荷载、搭设高度、搭设场地土质情况与现行国家标准建筑地基基础工程施工质量验收规范GB50202的有关规定进行。7.2。2 压实填土地基应符合现行国家标准建筑地基基础设计规范GB50007的相关规定，灰土地基应符合现行国家标准建筑地基基础工程施工质量验收规范GB50202的相关规定。2外架基础积水建筑施工扣件式钢管脚手架安全技术规范JGJ130-20117.1。4应清除搭设场地杂物，平整搭设场地，并应使排水畅通。7.2.3立杆垫板或底座底面标高宜高于自然地坪50mm100mm.3纵向扫地杆设置距地面高度大于200 mm 建筑施工扣件式钢管脚手架安全技术规范JGJ13020116.3。2 脚手架必须设置纵、横向扫地杆。纵向扫地杆应采用直角扣件固定在距钢管底端不大于200mm处的立杆上。横向扫地杆应采用直角扣件固定在紧靠纵向扫地杆下方的立杆上。4横向扫地杆设置位置错误建筑施工扣件式钢管脚手架安全技术规范JGJ130-20116.3。2脚手架必须设置纵、横向扫地杆。纵向扫地杆应采用直角扣件固定在距钢管底端不大于200mm处的立杆上。横向扫地杆应采用直角扣件固定在紧靠纵向扫地杆下方的立杆上。5横向扫地杆缺失建筑施工扣件式钢管脚手架安全技术规范JGJ13020116。3.2横向扫地杆应采用直角扣件固定在紧靠纵向扫地杆下方的立杆上.每个节点均必须设置横向扫地杆，不得缺漏。6立杆基础不在同一高度上时，扫地杆设置错误建筑施工扣件式钢管脚手架安全技术规范JGJ13020116.3。3脚手架立杆基础不在同一高度上时，必须将高处的纵向扫地杆向低处延长两跨与立杆固定,高低差不应大于1m。靠边坡上方的立杆轴线到边坡的距离不应小于500mm。7柔性连墙件设置错误建筑施工扣件式钢管脚手架安全技术规范JGJ13020116.4.6 连墙件必须采用可承受拉力和压力的构造。对高度24m以上的双排脚手架，应采用刚性连墙件与建筑物连接.加钢性拉结图8脚手架安全网未落地建筑施工扣件式钢管脚手架安全技术规范JGJ13020119。0。12脚手架沿架体外围应用密目式安全网全封闭，密目式安全网宜设置在脚手架外立杆的内侧，并与架体绑扎牢固。 首层安全网应封闭至扫地杆处.三、型钢悬挑式脚手架序号通 病现 象防治措施正确做法1悬挑梁间距未按悬挑架架体立杆纵距设置建筑施工扣件式钢管脚手架安全技术规范JGJ13020116。10。9悬挑梁间距应按悬挑架架体立杆纵距设置,每一纵距设置一根。2悬挑梁锚固不符合要求建筑施工扣件式钢管脚手架安全技术规范JGJ13020116.10.2悬挑梁尾端应在两处及以上固定于钢筋砼梁板结构上。锚固型钢悬挑梁的U型钢筋拉环或锚固螺栓直径不宜小于16mm。6。10.3用于锚固的U型钢筋拉环或螺栓应采用冷弯成型。U形钢筋拉环、锚固螺栓与型钢间隙应用钢楔或硬木楔楔紧。3采用螺纹钢作U形钢筋锚环建筑施工扣件式钢管脚手架安全技术规范JGJ130-20113。5。2 用于固定型钢悬挑梁的U型钢筋拉环或锚固螺栓材质应符合现行国家标准钢筋砼用钢 第一部分：热扎光圆钢筋GB1499。1中HPB235级钢筋的规定。4悬挑层封闭不严建筑施工安全检查标准JGJ59-20113.8。4条第3款架体底层沿建筑结构边缘在悬挑钢梁与悬挑钢梁之间应采取措施封闭。架体底层应进行封闭. 5型钢悬挑梁外端未设置钢丝绳或钢拉杆与上一层建筑结构斜拉结建筑施工扣件式钢管脚手架安全技术规范JGJ13020116.10.4 每个型钢悬挑梁外端宜设置钢丝绳或钢拉杆与上一层建筑结构斜拉结。钢丝绳、钢拉杆不参与悬挑钢梁受力计算；钢丝绳与建筑结构拉结的吊环应使用HPB325级钢筋，其直径不宜小于20mm，吊环预埋锚固长度应符合现行国家标准砼结构设计规范GB50010中钢筋锚固的规定。四、脚手架拆除序号通 病 防 治 措 施1外架拆除前未做好拆除准备工作、未设置作业范围警戒线、未安排专人监护.建筑施工扣件式钢管脚手架安全技术规范JGJ13020117。4.1 脚手架拆除应按专项方案施工，拆除前应做好下列准备工作:1、应全面检查脚手架的扣件连接、连墙件、支撑体系等是否符合要求；2、应根据检查结果补充完善脚手架专项方案中的拆除顺序和措施,经审批后实施；3、拆除前应 对施工人员进行交底；4、应清除脚手架上杂物及地面障碍物；在作业范围内，设立警戒线；脚手架拆除应有专人监护作业。2未按脚手架拆除顺序进行脚手架拆除工作,拆卸下来的构配件直接抛掷至地面.建筑施工扣件式钢管脚手架安全技术规范JGJ13020117.4。2 单、双排脚手架拆除作业必须由上而下逐层进行，严禁上下同时作业；连墙件必须随脚手架逐层拆除，严禁先将连墙件整层或数层拆除后再拆脚手架;分段拆除高度差大于两步时,应增设连墙件加固.7。4.5 卸料时各构配件严禁抛掷至地面. 编制依据： 1、建筑施工扣件式钢管脚手架安全技术规范（JGJ1302011） 2、建筑施工安全检查标准(JGJ592011） 3、建筑施工高处作业安全技术规范(JGJ8091）
