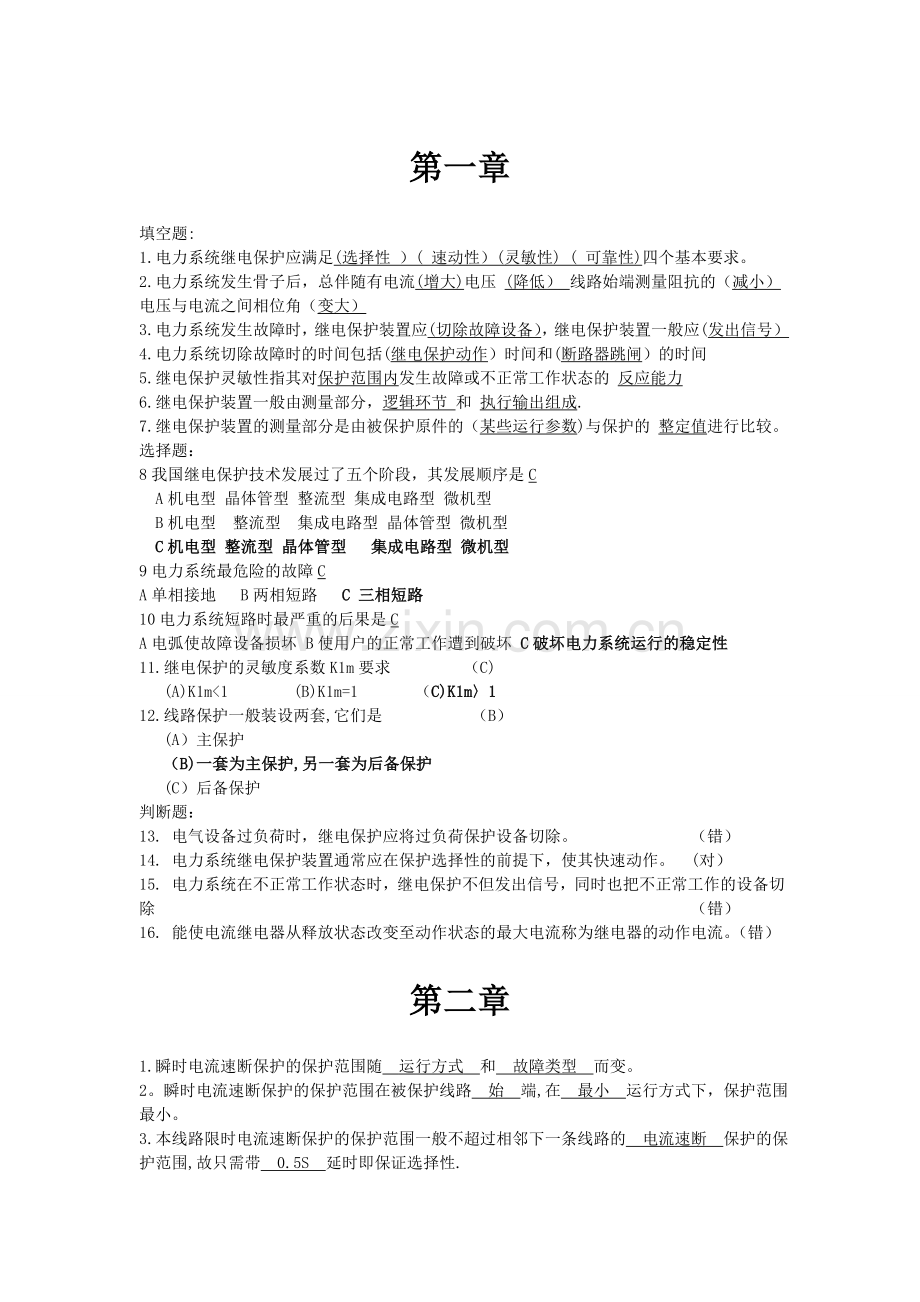

第一章填空题:1. 电力系统继电保护应满足(选择性 ）( 速动性）(灵敏性) ( 可靠性)四个基本要求。2. 电力系统发生骨子后，总伴随有电流(增大)电压 (降低） 线路始端测量阻抗的（减小） 电压与电流之间相位角（变大）3. 电力系统发生故障时，继电保护装置应(切除故障设备），继电保护装置一般应(发出信号）4. 电力系统切除故障时的时间包括(继电保护动作）时间和(断路器跳闸）的时间5. 继电保护灵敏性指其对保护范围内发生故障或不正常工作状态的 反应能力6. 继电保护装置一般由测量部分，逻辑环节 和 执行输出组成.7. 继电保护装置的测量部分是由被保护原件的（某些运行参数)与保护的 整定值进行比较。选择题：8我国继电保护技术发展过了五个阶段，其发展顺序是C A机电型 晶体管型 整流型 集成电路型 微机型 B机电型 整流型 集成电路型 晶体管型 微机型 C机电型 整流型 晶体管型 集成电路型 微机型9电力系统最危险的故障CA单相接地 B两相短路 C 三相短路10电力系统短路时最严重的后果是CA电弧使故障设备损坏 B使用户的正常工作遭到破坏 C破坏电力系统运行的稳定性11. 继电保护的灵敏度系数K1m要求（C) (A)K1m1 (B)K1m=1 （C)K1m112. 线路保护一般装设两套,它们是 （B） (A）主保护 （B)一套为主保护,另一套为后备保护 (C）后备保护判断题：13. 电气设备过负荷时，继电保护应将过负荷保护设备切除。（错）14. 电力系统继电保护装置通常应在保护选择性的前提下，使其快速动作。(对）15. 电力系统在不正常工作状态时，继电保护不但发出信号，同时也把不正常工作的设备切除（错）16. 能使电流继电器从释放状态改变至动作状态的最大电流称为继电器的动作电流。（错）第二章1.瞬时电流速断保护的保护范围随 运行方式 和 故障类型 而变。2。瞬时电流速断保护的保护范围在被保护线路 始 端,在 最小 运行方式下，保护范围最小。3.本线路限时电流速断保护的保护范围一般不超过相邻下一条线路的 电流速断 保护的保护范围,故只需带 0.5S 延时即保证选择性.4.线路装设过电流保护一般是为了作本线路的 主保护和近后备保护 及作相邻下一条线路的 远后备保护 .5.为使过电流保护在正常运行时不动作，其动作电流应大于 最大负荷电流 ,为使过电流保护在外部故障切除后可靠返回，其返回电流应大于 最大负荷电流 。6。为保证选择性，过电流保护的动作时限应按 阶梯 原则整定，越靠近电源处的保护，动作时限越 长 .7.在三段式电流保护中,电流段又称为 电流速断 保护，电流段又称为 限时电流速断 保护，电流段又称为 定时限过电流 保护，并且由电流段联合工作构成本线路的 主保护 。8.装有三段式电流保护的线路,其首端故障时一般 电流速断 保护动作，末端故障时一般 定时限过电流 保护动作9.三段式电流保护中，最灵敏的是第 段，因为 。10.已知返回系数Kh，可靠系数Kk，自启动系数Kzq，最大负荷电流Ifmax,三段式电流保护段的整定电流Idz= 。根据整定公式，为了保护动作的可靠性,要求返回系数Kh= 0.85 。 11.在双侧电源网络中，方向性电流保护是利用判别短路功率的 方向 或电流、电压之间的相位角 关系，判别放生故障的方向。12。为了减少和消除死区,功率方向继电器通常采用 90 接线方式，习惯上采用=90d，称为功率方向继电器的 内角 ，要使功率方向继电器在各种相间短路请况下均能动作，应满足 3060 。当加入继电器电流端子上的电流为Ic时，加入继电器的端子电压是 Uab ;当加入继电器电流端子上的电流为IB时，加入继电器的端子电压是 UCA 。 13.采用90接线方式的LG-11型功率方向继电器,其内角a=30时，该继电器的灵敏角1m为 ，该继电器用于线路阻抗角L为 的线路上最灵敏。14。有一采用90接线方式的LG-11型功率方向继电器，用于阻抗角L=55的线路保护上,应选用使功率方向继电器内角为 ，该继电器的动作区为 15。双侧电源网络中的限时电流速断保护，当分支电路中有电源时，要考虑 的影响，当分支电路为一并联的线路时，要考虑 的影响,因此在整定值中引入一个 16.电力系统零序电流保护采用三相五柱式电压互感器，其二次绕组接成开口三角形，则开口三角形出口MN端子上电压mn= 3o ，而零序电流过滤器j=a+b+c= 3o 。17.中性点直接接地电网发生接地短路时，零序电流的大小和分布主要取决于变压器接地中性点的 零序阻抗 和 送电线路的零序阻抗 .18。中性点直接接地电网发生单相接地短路时，零序电压最高值应在 故障点 处，最低值在 变压器接地中性点 处.19.中性点直接接地电网中，零序保护的零序电流可以从 取得，零序电压可以从 取得。20.三段式零序电流保护由瞬时零序电流速断保护、 限时零序电流速断 保护和 零序过电流 保护组成。21。零序电流速断保护与反应相间短路的电流速断保护比较,其保护区 广 ，而且 没有死区 ；其灵敏性 高 、动作时限 短 。22。中性点经消弧线圈接地根据补偿程度可分为 完全补偿 、 欠补偿 和 过补偿 三种方式，实际应用中都采用 过补偿 方式，其中P=（ILIC)/ IC称为 过补偿度 ，一般取P= 510 。 选择题23.电流速断保护的动作电流应大于（A）A 被保护线路末端短路时的最大短路电流B。 线路的最大负载电流C。 相邻下一段路末端短路时的最大短路电流24.电流速断保护的保护范围在（C)运行方式下最小A. 最大B。 正常C。 最小25.双侧电源线路中的电流速断保护为提高灵敏性,方向元件应装在（B）A. 动作电流大的一侧B。 动作电流小的一侧C。 两侧26.若装有定时限过电流保护的线路，其末端变电所木线上有三条出线,各自的过电流保护动作时限分别为1.5S、0。5S、1S,则该线路过电流保护的时限应该定为（B）A. 1.5SB。2SC. 3.5S27。定时限过电流保护的动作电流需要考虑返回系数，是为了(B)A.提高保护的灵敏性B。外部故障切除后保护可靠返回C。解决选择性28.装有三段式电流保护的线路，当线路末端短路时，一般由（C)动作切除故障A。瞬时电流速断保护B。限时电流速断保护C.定时限过电流保护29.三段式电流保护中灵敏性最好的是（C）A.I 段B.段C。段30。三段式电流保护中，保护范围最小的是（A）A。段B。段C。段31。有一段线路，拟定采用两段式电流保护，一般采用三段式电流保护中的（C）A。、段B.、段C.、段32.双侧电源线路的过电流保护加方向元件是为了（A)A.解决选择性B.提高灵敏性C.提高可靠性33。双侧电源电网中,母线两侧方向过电流保护的方向元件当(A)可以省略A该保护的时限较长时B该保护的时限较短时C两侧保护的时限相等时34。考虑助增电流的影响，在整定距离保护段的动作阻抗时,分支系数应取(A）A大于1，并取可能的最小值B大于1,并取可能的最大值C小于1，并取可能的最小值35。在中性点直接接地电网中，发生单相接地短路时，故障点零序电流和零序电压的相依关系是(A）A电流超强电压约90度B电压超前电流约90度C电压电流同相位2.5.3 判断题36。瞬时电流速断保护的保护范围不随运行方式而变 （)37。瞬时电流速断保护在最小运行方式下保护范围最小 （）38.限时电流速断保护可以作相邻线路的完全的远后备保护 (）39.限时电流速断保护必须带时限，才能获得选择性 (）40。限时电流速断保护可以作线路的主保护 （）41。限时电流速断保护仅靠动作时限的整定即可保证选择性 （）42。整定定时限过电流保护的动作电流时,引入返回系数是Kh，由于电流继电器Kk1，故使保护的灵敏系数提高 (）43.越靠近电源处的过电流保护,时限越长 （）44。三段式电流保护中，电流速断保护最灵敏 （）45.三段式电流保护中,定时限过电流保护的保护范围最大 （）46。保护范围大的保护，灵敏性好 （)47。动作电流大的保护,其保护范围小 （）48。装有三段式电流保护的线路末端故障时，一般情况故障的切除时间为0.5S （）49.装有三段式电流保护的线路，若由瞬时电流速断保护动作切除故障，则说明故障发生在线路末端 （）50。中性点非直接接地电网发生单相接地时出现零序电压，且电网各处零序电压相等 （)51.中性点不接地电网发生单相接地后,故障线路保护安装处的零序电容电流与非故障线路中的零序电容电流相位相反 （）第三章1. 距离保护是反应故障点只保护安装地点之间的距离,并根据距离的远近确定动作时间的一种保护.2. 方向阻抗继电器当用幅值方式判断动作特性时满足|ZJ-0.5Zd |0。5Zzd|继电器启动,当用相位比较方式判断动作特性时，用ZJ与（ZJ-Zzd）之间的相位差作为判别的依据，当（arg900），当（|arg900 ），继电器不动作。3. 方向阻抗继电器幅值比较式电气动作方程为,则其相位比较式电气方程为（O）偏移阻抗继电器相位比较式电气动作方程为,则其幅值比较式电气动作方程为继电器的幅值比较回路可采用 和 两种类型.4. 实用的方向阻抗继电器的插入电压来自两个方面 和 5. 若方向阻元件的整定阻抗为，则方向阻抗继电器比幅式动作方程为 ，其比相式动作方程为 6. 便宜阻抗继电器比幅式动作方程为，其比相式动作方程为 其中称为 ,当=1时 其特性变为全阻抗机电器特性,当=0时,其特性为方向阻抗继电器特性。7. 圆特性阻抗继电器,为整定阻抗，为测量阻抗，比幅式阻抗继电器能够启动对方向阻抗继电器应满足的条件为，偏移阻抗继电器应满足的条件为 方向阻抗继电器的缺点是 偏移阻抗继电器的缺点是 8. 距离保护一般采用接线方式,对反应BC相间短路的阻抗继电器，加入继电器的电压为，加入继电器的电流为。对反应A相接地短路的阻抗继电器,加入继电器端子的电压为，加入继电器端子的电流为 9. 阻抗继电器通常采用 0O 接线方式，该界限方式的优点是测量阻抗与 故障类型 无关，且基本不随运行方式变化.10. 反应相间短路的阻抗继电器采用0O 接线方式时，若则应为 ，第三相电压为 011. 未考虑助增电流的影响，在整定距离保护的 段的动作阻抗时，应引入大于1的分支系数,并取可能的 最小运行方式 。在校验距离III段作 远后备 保护的灵敏系数时， 应引入大于1的分支系数,并取可能的 最大运行方式 12. 为考虑汲出电流的影响,在整定距离保护 I 段的动作阻抗时， 应引入小于1的分支系数,并取可能的（ ）。汲出电流将使距离保护II段的测量阻抗（ ），保护范围（ ）。 13. 故障点的过渡电阻，一般使测量阻抗 增大 ，保护范围 缩短 。14. 故障点的过渡电阻主要对距离保护的 I 段有影响，可采取的措施有:采用透镜特性阻抗继电器或采用偏移特性阻抗继电器。15. 系统震荡对距离保护 I 段有影响，对 III 段没有影响16. 三种圆特性的阻抗继电器中， 全阻抗阻抗继电器 受系统震荡的影响最大，透镜型继电器 受系统震荡的影响最小.17. 为防止系统震荡引起保护误动，可以利用 负序（零序)分量元件 和 负序电流过滤器 构成震荡闭锁回路。选择题（18）三种圆特性的阻抗继电器中，( C偏移特性阻抗继电器 )既能测量故障点的远近,又能判断故障点方向。（19）有一整定阻抗为的方向阻抗继电器，当测量阻抗时，该继电器处于（A动作)状态.(20）采用接线方式的阻抗继电器，当时,应为(C )（21）阻抗继电器通常采用接线方式，是因为(C在各种相同短路是，测量阻抗均为）(22）故障点过度电阻主要对距离保护(A I段）有影响。（23）从减小系统振荡的影响出发，距离保护的测量元件应采用（C偏移特性）阻抗继电器.（24）距离保护第III段不加振荡闭锁是因为（B第III段带较长延时，可躲过振荡)判断题（25）当测量阻抗落入第三象限时,全阻抗继电器不可能动作。(对)（26）方向阻抗继电器的动作阻抗与测量阻抗的阻抗角无关。（）(27）有一方向阻抗继电器的整定阻抗为，当测量阻抗为时该继电器将动作。（）（28）调整方向阻抗继电器的灵敏角等于被保护线路的阻抗角,能使方向阻抗继电器在正方向短路时动作最灵敏。()(29）偏移特性阻抗继电器可以作距离I段的测量元件.（)（30）采用接线方式的阻抗继电器相间短路时的测量阻抗与故障类型无关.(）（31)BC两相短路是,接UAB和IA-IB以及接UCA和ICIA的阻抗继电器测量阻抗将偏大.（）(32）长线路的测量阻抗受故障点过渡电阻的影响比短线路大。（）（33）故障点过渡电阻对距离保护I段影响较小.（）（34)全阻抗继电器受故障点过渡电阻的影响比方向阻抗继电器大。（）（35）分支电流对距离保护I、II段均有影响.（)（36）外汲电流对距离保护II段测量阻抗偏小，保护范围缩小。（)(37）系统振荡是距离保护I、II、III段均有可能舞动。（）第四章1。填空题（1）线路纵差动保护是通过比较被保护线路首、末端（电流的大小和相位)的原理实现的，因此它不反应（外部故障)。（2）纵差保护的一次动作电流可按( ）和（ )两个条件进行选择，输电线纵联差动保护常采用（环流法纵联差动保护）和(均压法）两种原理接线。（3）在高频保护中，按高频通道传送信号的性质可分为传送（闭锁)、（允许）和（跳闸）三种类型。在高频闭锁距离保护中，其启动元件必须采用（方向阻抗）继电器。（4）电力系统高频保护是利用非故障线路靠近（故障点)一侧向本端及本线路对端发出（高频闭锁信号），保证非故障线路不跳闸。(5）相差高频保护的基本原理是比较呗保护线路两侧_短路电流的相位_，而高频闭锁方向保护则是比较两侧_短路工作方向_.（6）相差高频保护是比较被保护线路两端的短路电流的相位.保护范围内部故障时,两端电流相位(相同），由对端发出的（高频脉冲电流信号）不能填满空隙,保证了内部故障时两端跳闸,而当保护范围外部故障时,由于两端电流相位(相反）,由对端送来的（高频脉冲电流信号）正好填满空隙，使本端的保护(闭锁）。(7）相差高频保护中比相元件的作用是根据被保护线路两侧（电流相位）来判断是(内部故障）还是外部故障。 2.选择题（8）外部短路时,方向闭锁高频保护是靠_B_来将两侧保护闭锁.A。两侧的发信机不发信B.近故障点侧的发信机发信C.远故障点侧的发信机发信（9）高频闭锁方向保护的功率方向元件_A_A.能反应所有类型的故障B.只能反应相间故障C.只能反应接地故障（10）方向闭锁高频保护发信机启动后，当判断为外部短路时，_C_A.两侧发信机立即停信B。两侧发信机继续发信C。反方向一侧发信机继续发信（11）高频保护用的高频阻滤器是直接串接在工频线路中的，所以对_C_A.工频电流有较大影响B.工频电流影响不大C.对线路有影响3。判断题（12)相差保护能做相邻元件的后备保护. (）(13)高频闭锁距离保护能作相邻元件的后备保护. （)（14）高频阻波器的作用是将高频信号限制在被保护的输电线路以内，而不致穿越到相邻线路上去。 （）(15）在相差保护中，收信机收到连续高频信号时保护动作。 （)(16)高频保护的主要优点是能快速切除被保护线路全长范围内的故障。 （）（17)在相差高频保护中，收信机收到信号其间断角大于整定角时,保护电路动作。（ )（18）高频保护中,收、发信机的主要作用是判别被保护线路是否故障。 （ )（19)高频闭锁方向保护，当两侧发信机同时发信，收信机同时受到高频信号后动作。 ( ）第五章（1） 在单相自动重合闸中，根据网络界限和运行特点，常用的选相元件有 电流选相元件 , 低电压选相元件 和 阻抗选相元件 （2） 重合闸与继电保护的配合一般采用 自动重合闸前加速保护 和 自动重合闸后加 速保护 两种方式。第六章一填空题1，变压器采用的Y。dll接线方式，在正常情况下(三角形)侧电流超前（星形）侧电流302，在变压器纵差动保护整定计算中引入同型系数是考虑两侧电流互感的（型号不同）对它们（产生不平衡电流）的影响3,Y.dll接线变压器的纵差动保护,其相位补偿的方法是将变压器星形侧的TA接成（三角形)变压器三角形侧的TA接成（星形）4，变压器低电压启动的过电流保护的启动元件包括（电流）继电器和（低压）继电器。5，变压器瓦斯保护的作用是反应变压器（油箱底部）的各种短路故障及（油面降低）.6，变压器的轻瓦斯保护动作于（信号)，重瓦斯保护动作于(跳闸）。7,变压器过电流保护的作用是反应外部(相间短路）引起的过电流、并作为内部的（相间短路)后备保护。8，为了反应变压器绕组、引出线及套管的短路故障，应装设（纵差动）保护或者（电流速断)保护。9，变压器励磁涌流波形有较大的（间断角），而变压器内部短路时短路电流基本上是（正弦）波形。10，在变压器励磁涌流中,除了大量的直流分量外，还有大量的（高次谐波）分量，其中以（二次谐波）为主。二选择题11、Y、d11接线变压器纵差动保护采用电流相位补偿接线后,星形侧电流互感器流入差动臂的电流是电流互感器二次电流的（C、 ）倍。12、Y、d11接线变压器纵差动保护采用电流相位补偿是为了消除（A、变压器两侧电流相位不同产生的不平衡电流）的影响。13、变压器纵差动保护是变压器的（A、主）保护。14、对于三相变压器,无论在任何瞬间合闸，至少有（B、两相)出现程度不等的励磁涌流。15、变压器的励磁涌流中，含有大量的直流分量及高次谐波分量，其中以（A、二）次谐波所占的比例最大。16、利用二次谐波分量制动原理构成的变压器纵差动保护，可以有效地躲过（C、励磁涌流）的影响。17、变压器低电压启动的过电流保护中的低电压继电器，一般接于电压互感器二次侧的(B、相间）电压上.18、变压器的电流速断保护与（C、瓦斯)保护配合以反应变压器绕组及变压器电源侧的引出线套管上的各种故障。19、瓦斯保护是变压器油箱内部故障的（A、主）保护。三判断题20变压器纵差动保护是油箱内、外部故障的一种有效保护方式 ()21，变压器油箱内部故障时，变压器的瓦斯保护和纵差动保护都动作了，说明这两种保护的保护范围相同 （）22，对Y。dll接线变压器的纵差保护进行相位补偿，是为了消除由于两侧电流相位不同而产生的不平衡电流 (）23,利用二次谐波制动原理构成的变压器纵差动保护,能有效的躲过由于外部短路时,不平衡电流 （)24，影响变压器纵差动保护不平衡电流的因素很多，但采取相应措施后，均能将全部不平衡电流消除 （）25,变压器的纵差动保护是变压器的主保护 （)26，为了在正常运行和外部短路时流入变压器纵差动保护的电流为零,因此,该保护两侧应选用相同变比的电流互感器 (）第七章填空题（1） 在电力系统中利用发电机固有的 零序电压 和三次谐波电压可以构成100%定子绕组接地保护，其中前者保护范围为定子绕组的85处，而后者保护范围为零序电压保护不能保护的死区.（2） 对于定子绕组的每一支路中性点侧都有引出端并双星形的发电机,可装设单继电器式的横联差动保护，该保护反应发电机定子绕组的匝间短路。（3） 发电机定子绕组单相接地时,故障相对地电压等0 ，中性点对地电压_.（4） 发电机的纵差动保护，反应发电机定子绕组及其引出线的相间短路。（5） 当发电机电压系统的电容电流大于或等于5A时，发电机定子绕组单相接地保护应动作于跳闸的接地保护,小于5A时，保护应动作信号的接地保护.（6） 发电机纵差动保护的断线监视继电器KA，接在差动保护上，为了防止外部短路时断线监视装置误发信号，KA的动作延时应大于发电机后备保护的时限。（7） 发电机高灵敏度纵差动保护的动作电流，比发电机的额定功率大，但可保证电流互感器二次侧断线时，保护不误动作。（8） 发电机定子绕组发生匝间短路时，机端三相对中性点电压不对称,因此出现零序电压。（9） 发电机不对称运行或发生不对称短路时,定子绕组中得正常零序负序，分量电流将在_回路中感应出二次谐波电流。（10） 正常情况下,发电机中性点的三次谐波电压总是小于机端的三次谐波电压。（11） 发动机失磁运行，将破坏电力系统的稳定运行，影响发电机的自身安全。（12） 发电机失磁后，从系统吸收大量的无功功率，使系统瓦解。（13） 发电机三相负荷不对称或定子绕组发生不对称短路时，定子绕组中的负序电流在转子中诱发出100Hz的电流，使转子附加发热。 选择题（14） 发电机纵动保护断线监视继电器的动作电流按躲开_A_来整定。 A； 发电机的额度功率 B； 发电机正常运行的不平衡电流 C; 发电机外部短路时的不平衡（15） 横差动电流保护,反应发电机定子绕组的_B_短路. A； 相间 B; 匝间 C; 单相接地（16） 发电机定子绕组接地时，中性点对地电压_C_. A； 为零 B； 上升为线电压 C； 上升为相电压（17） 发电机失磁后,从系统吸收_B_额定容量的功率. A: 大于 B:小于 C: 等于判断题（18） 发电机的总差动保护,是发电机的主保护。 （）（19） 发电机纵差动保护的保护范围为定子绕组，不包括其引出线 （） （20） 任何结构形式发电机，都可以装设横差动保护来反应定子绕组的匝间短路 （） （21） 无论是水轮发电机还是汽轮发电机，都可以带着励磁回路一点接地长期运行，因为发电机励磁回路-点接地不会形成接地电流的通路，对发电机无直接危害。 （） （22） 发电机-变压器组的继电保护，应能反应变压器和发电机单独运行时可能出线的各种故障和不正常工作状态. （)第八章（1） 电力系统母线保护是基于正常运行及母线外部故障时，而当母线发生故障时 （2） 母线差动保护的差动继电器动作电流的整定按躲过 外部故障 时最大不平衡电 流和躲过 最大负荷 电流计算。（3） 双母线同时运行时的母线保护，为了选择故障母线，可采用 母联回路电流 的 双母线完全差动保护或 差动回路电流 比较式母线差动保护（4） 母联电流相位比较式母线差动保护,被比较相位的两个电流是 母联回路电流 和 差动回路电流 （5） 母联电流相位比较式母线差动保护的主要优点是：在 元件固定连接方式 被破 坏后，内部故障时仍能保证 选择性 （6） 按差动原理构成的母线保护,能够使保护动作具有 快速性 和 选择性 判断题（7） 母线完全电流差动保护对所有连接元件上装设的电流互感器的变比应相等 -（对）（8） 对于中性点非直接接地电网，母线保护采用三相接线 -（错）第一章 绪论1.电力系统继电保护一般应满足速动性、灵敏性、选择性、可靠性四个基本要求。2.继电保护的灵敏性是指其对保护范围内发生故障或不正常工作状态的反应能力。3.继电保护的选择性是指继电保护动作时，只能把故障元件从系统中切除,使系统非故障部分继续运行。4。继电保护的可靠性是指保护在应动作时不拒动,不应动作时不误动。5.电力系统相间短路的形式有 三相 短路和 两相 短路。6.电力系统发生短路故障后，总伴随有电流的增大、电压的降低、线路始端测量阻抗的减小和电压与电流之间相位角的变化.7。电力系统发生故障时，继电保护装置应动作于断路器跳闸，电力系统出现不正常工作时, 继电保护装置一般应根据运行条件,发出告警信号,减负荷或跳闸。8。电力系统最危险的故障是_。 C（A)单相接地；（B）两相短路；（C）三相短路。9。继电保护的基本任务?答：(1）自动、迅速、有选择性地将故障元件从电力系统中切除，使故障元件免于继续遭到损坏,保证其他无故障部分迅速恢复正常；（2)反应电力设备的不正常运行状态，并根据运行维护条件,而动作于发出信号或跳闸。10。对继电保护的基本要求？答:（1）选择性：仅将故障元件从电力系统中切除，使停电范围尽量缩小，保证系统中非故障部分的正常工作。（2)速动性：保护装置能迅速动作切除故障。（3）灵敏性:指对于其保护范围内发生故障或不正常运行状态的反应能力。（4）可靠性：指对于该保护装置规定的保护范围内发生了它应该动作的故障时它不拒动,而在任何其它该保护不应动作的情况下,则不应误动.第二章 电流保护1。在三段式电流保护中，电流I段又称为电流速断保护，电流II段又称为限时电流速断保护，电流III段又称为定时限过电流保护。2.中性点经消弧线圈接地根据补偿程度可分为完全补偿、欠补偿和过补偿三种方式，实际应用中都采用过补偿方式,其中称为过补偿度，一般取P=510%。3.线路装设过电流保护一般是为了作本线路的近后备保护及作相邻下一线路的远后备保护.4.中性点直接接地电网发生单相接地短路时，零序电压最高值应在接地故障点处,最低值在变压器接地中性点处。5。本线路限时电流速断保护的保护范围一般不超过相邻下线路的电流速断保护的保护范围， 故只需带0.5s延时即保证选择性。6.为使过电流保护在正常运行时不动作，其动作电流应大于最大负荷电流,为使过电流保护在外部故障切除后能可靠返回,其返回电流应大于最大自起动电流。7.瞬时电流速断的保护范围随运行方式和故障类型而变。8。装有三段式电流保护的线路,其首端故障时，一般瞬时电流速断保护动作，末端故障时一般限时电流速断保护动作。9。采用90接线方式的LG一11型功率方向继电器，当IJ=IA时，UJ应为当IJ=IC, UJ应为。10.线路保护一般装设两套，两套保护的作用是_。B（A）主保护；（B）一套为主保护,另一套为后备保护；(C)后备保护.11.电流速断保护的动作电流应大于_.A（A)被保护线路末端短路时的最大短路电流；(B）线路的最大负载电流;（C）相邻下一线路末端短路时的最大短路电流.12.电流速断保护的保护范围在_运行方式下最小。C（A）最大;（B)正常；(C）最小。13。按90o接线的功率方向继电器，当线路正方向发生相间短路时，若=60o,为使继电器动作最灵敏，其内角应选取 。B（A) -30o （B) 30o （C) 60o14。装有三段式电流保护的线路，当线路末端短路时，一般由_动作切除故障。B（A）瞬时电流速断保护；（B）限时电流速断保护；(C）定时限过电流保护.15。定时限过电流保护的动作电流需要考虑返回系数，是为了_.B(A)提高保护的灵敏性；（B）外部故障切除后保护可靠返回；(C）解决选择性。16.在中性点直接接地电网中，发生单相接地短路时，故障点零序电流和零序电压的相位关系是_。A(A)电流超前电压约90;（B)电压超前电流约90;（C)电压电流同相位。17。在中性点直接接地电网中发生接地短路时，_零序电压最高。B(A）保护安装处;（B)接地故障点处；(C）变压器接地中性点处。18.若装有定时限过电流保护的线路，其末端变电所母线上有三条出线，各自的过电流保护动作时限分别为1.5s、0.5s、1s，则该线路过电流保护的时限应整定为_。B(A) 1。5s；(B） 2s；(C） 3.5s。19。功率方向判别元件实质上是在判别什么？为什么会存在“死区”？什么时候要求它动作最灵敏？ 答：功率方向判别元件实质是判别加入继电器的电压和电流之间的相位，并且根据一定关系是否大于0判别出短路功率的方向。为了进行相位比较,需要加入继电器的电压、电流信号有一定的幅值，且有最小的电压和电流要求.当短路点越靠近母线时电压越小，在电压小于最小动作电压时，就出现了电压死区。在保护正方向发生最常见故障时，功率方向判别元件应该动作最灵敏.20.什么是系统的最大运行方式和最小运行方式?答:系统的最大运行方式:对每一套保护装置来讲，通过该保护装置的短路电流为最大的方式。最小运行方式：对每一套保护装置来讲，通过该保护装置的短路电流为最小的方式。21.后备保护的作用是什么？简述远后备保护和近后备保护的优缺点?答：后备保护作用：当主保护或断路器拒动时，由后备保护动作切除故障。 远后备优点：当断路器拒动时仍可由相邻前一级保护动作切除故障。 缺点：扩大了停电范围 动作时限较长 近后备优点：当主保护拒动时由后备保护动作切除故障，不会扩大停电范围，动作时间也较短。 缺点：当断路器拒动时，无法动作切除故障.22。方向性电流保护动作的条件是什么？利用什么元件来判断短路电流功率方向.答：当方向元件和电流元件同时动作时，保护才能动作. 可利用功率方向继电器来判断短路电流功率方向。23。线路电流保护的保护范围为什么会受到运行方式、短路类型的影响？答:因为对于不同的运行方式和短路类型，短路电流值不同。24。说明过电流继电器的动作电流、返回电流、返回系数的概念及关系?返回系数大于1吗？答:动作电流:能使继电器动作的最小电流。返回电流：能使继电器返回的最大电流。返回系数:返回电流与动作电流的比值。返回系数恒小于1。25。何为功率方向继电器的90o接线，举例说明该接线方式；最大灵敏角与内角有何关系？答:功率方向继电器的90o接线方式是指加入继电器的电压和电流的相位差为90o。例如加入继电器的电流和电压相位差为90o。最大灵敏角与内角的和为0.26。瞬时电流速断与限时电流速断相比较，哪个灵敏度高？为什么？哪个动作时间长?答:限时电流速断保护比瞬时速度保护的灵敏度高。 因为限时速断的动作电流整定值比瞬时速断的小，其保护范围延伸到相邻的下一条线路。 限时电流速段要与相邻线路的瞬时速断配合，为保证选择性，其动作时限比瞬时速断延长一个时限阶段，故限时速断动作时间长。27。电流保护第段的整定原则是什么?写出其动作电流的整定计算公式，分析为什么电流保护中的、段不考虑和,而段却要考虑？答：（1)电流保护第段的整定原则：起动电流按照躲开最大负荷电流来整定。（2）动作电流的整定计算公式为。（3)因为段保护范围不可能超过线路全长，在其保护范围内一旦发生故障立即切除，不存在返回,因此无须考虑和。段的动作电流是按照下一条线路段动作电流值来整定的，其动作电流值远大于流过本线路的最大负荷电流击最大自启动电流，虽然其返回电流比动作电流小,但仍比最大自启动电流大很多，因此如果是下一条线路发生故障，当故障被切除后，段电流保护一定能够返回。对段而言，如果仅让其动作电流为流过本线路的最大负荷电流，那么其返回电流值一定小于流过本线路的最大负荷电流,当故障发生于其他线路上并且故障切除后，流过本线路的电流值如果是最大自启动电流，其值一定大于最大负荷电流从而大于段返回电流，那么继电器无法返回就会误动.因此必须从返回时流过保护的电流去考虑，返回时流过保护的最大自启动电流为，留有一定裕度,并求起动电流得，这样便能保证段返回。虽然这是起动电流比最大负荷电流要大一些，但相对短路电流而言还是很小的，当系统发生故障时，仍能保证段的起动，能够保证它的灵敏性。28.三段式电流保护各段的灵敏性是如何校验的？答:电流段保护的灵敏性是通过保护范围的大小来衡量的，要求其最小保护范围不得小于15的本线路全长;电流段的灵敏性是用灵敏系数(即在系统最小运行方式下本线路末端发生两相金属性短路时流过保护的短路电流与动作电流之比）来校验的,要求灵敏系数大于1。31.5；电流段的灵敏性校验包括作近后备时和远后备时两种情况：作近后备时，校验方法同段保护;作远后备时，应取最小运行方式下相邻线
