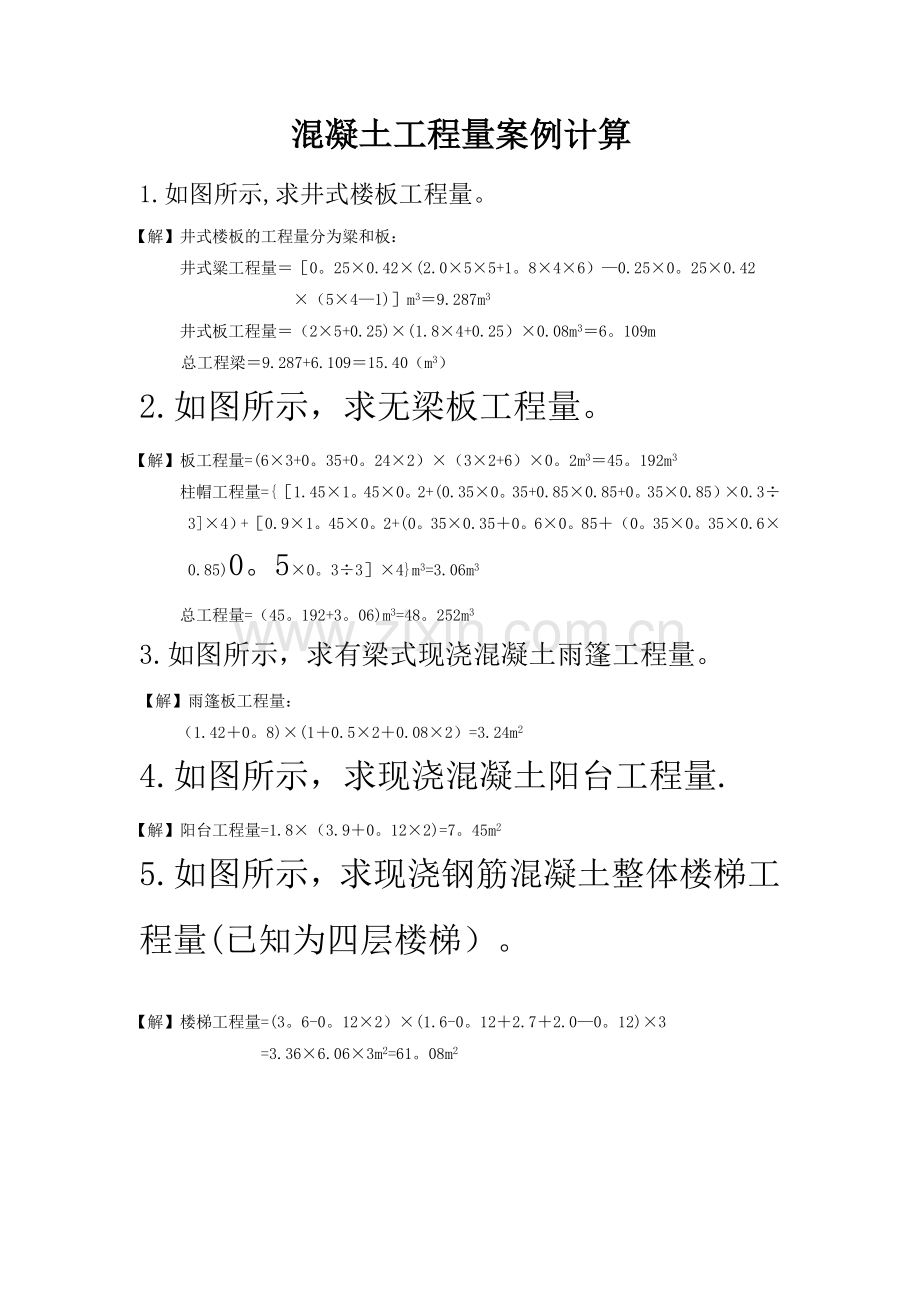

混凝土工程量案例计算
1.如图所示,求井式楼板工程量。
【解】井式楼板的工程量分为粱和板：
井式粱工程量＝［0。25×0.42×(2.0×5×5+1。8×4×6）—0.25×0。25×0.42
×（5×4—1)］m3＝9.287m3
井式板工程量＝（2×5+0.25)×(1.8×4+0.25）×0.08m3＝6。109m
总工程梁＝9.287+6.109＝15.40（m3）
2.如图所示，求无梁板工程量。
【解】板工程量=(6×3+0。35+0。24×2）×（3×2+6）×0。2m3＝45。192m3
柱帽工程量={［1.45×1。45×0。2+(0.35×0。35+0.85×0.85+0。35×0.85）×0.3÷3]×4）+［0.9×1。45×0。2+(0。35×0.35＋0。6×0。85＋（0。35×0。35×0.6×0.85)0。5×0。3÷3］×4}m3=3.06m3
总工程量=（45。192+3。06)m3=48。252m3
3. 如图所示，求有梁式现浇混凝土雨篷工程量。
【解】雨篷板工程量：
（1.42＋0。8)×(1＋0.5×2＋0.08×2）=3.24m2
4. 如图所示，求现浇混凝土阳台工程量.
【解】阳台工程量=1.8×（3.9＋0。12×2)=7。45m2
5. 如图所示，求现浇钢筋混凝土整体楼梯工程量(已知为四层楼梯）。

【解】楼梯工程量=(3。6-0。12×2）×(1.6-0。12＋2.7＋2.0—0。12)×3
=3.36×6.06×3m2=61。08m2
