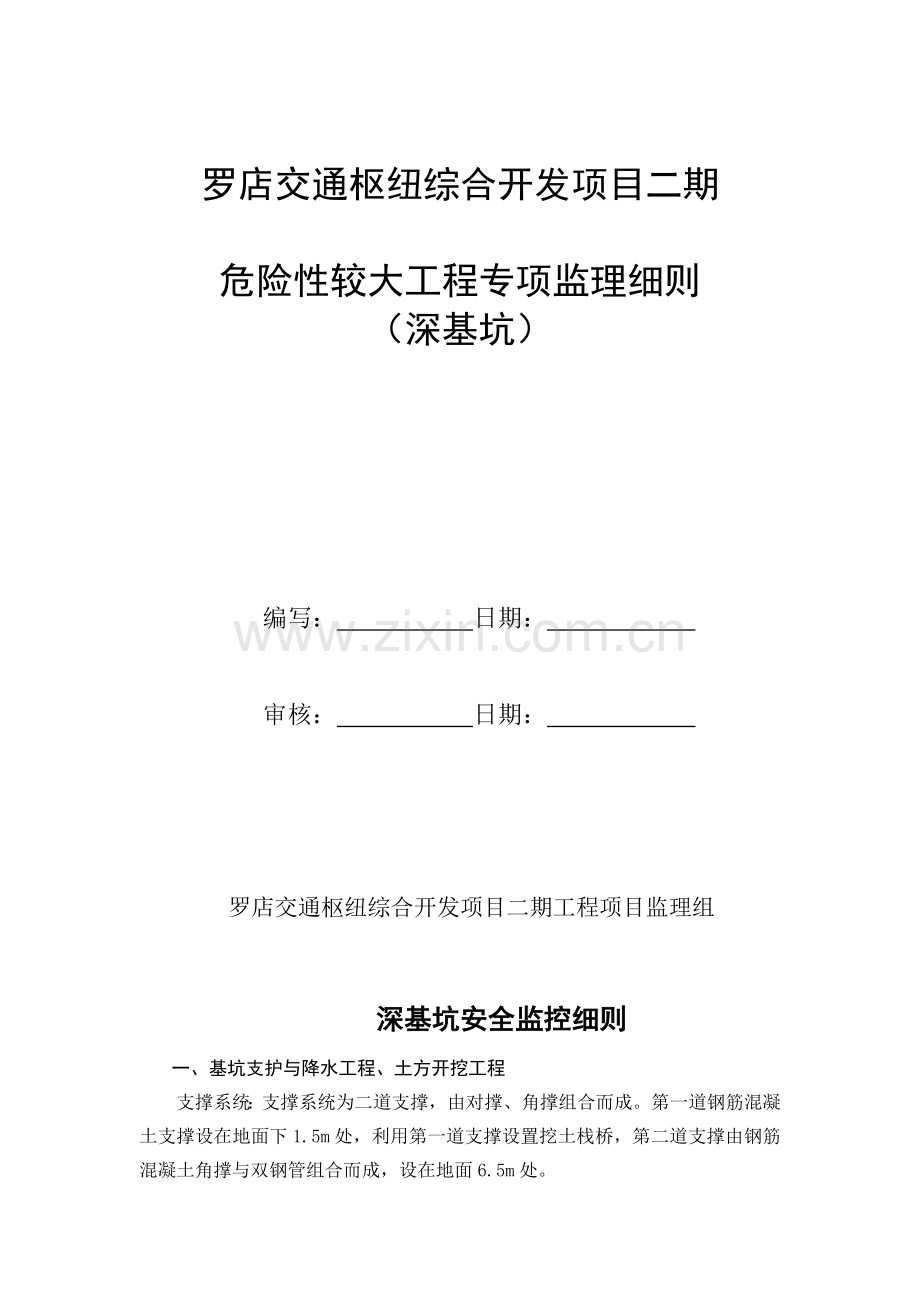

罗店交通枢纽综合开发项目二期

危险性较大工程专项监理细则
（深基坑）

编写： 日期：

审核： 日期：

罗店交通枢纽综合开发项目二期工程项目监理组

深基坑安全监控细则
一、 基坑支护与降水工程、土方开挖工程
支撑系统：支撑系统为二道支撑，由对撑、角撑组合而成。第一道钢筋混凝土支撑设在地面下1.5m处，利用第一道支撑设置挖土栈桥，第二道支撑由钢筋混凝土角撑与双钢管组合而成，设在地面6.5m处。

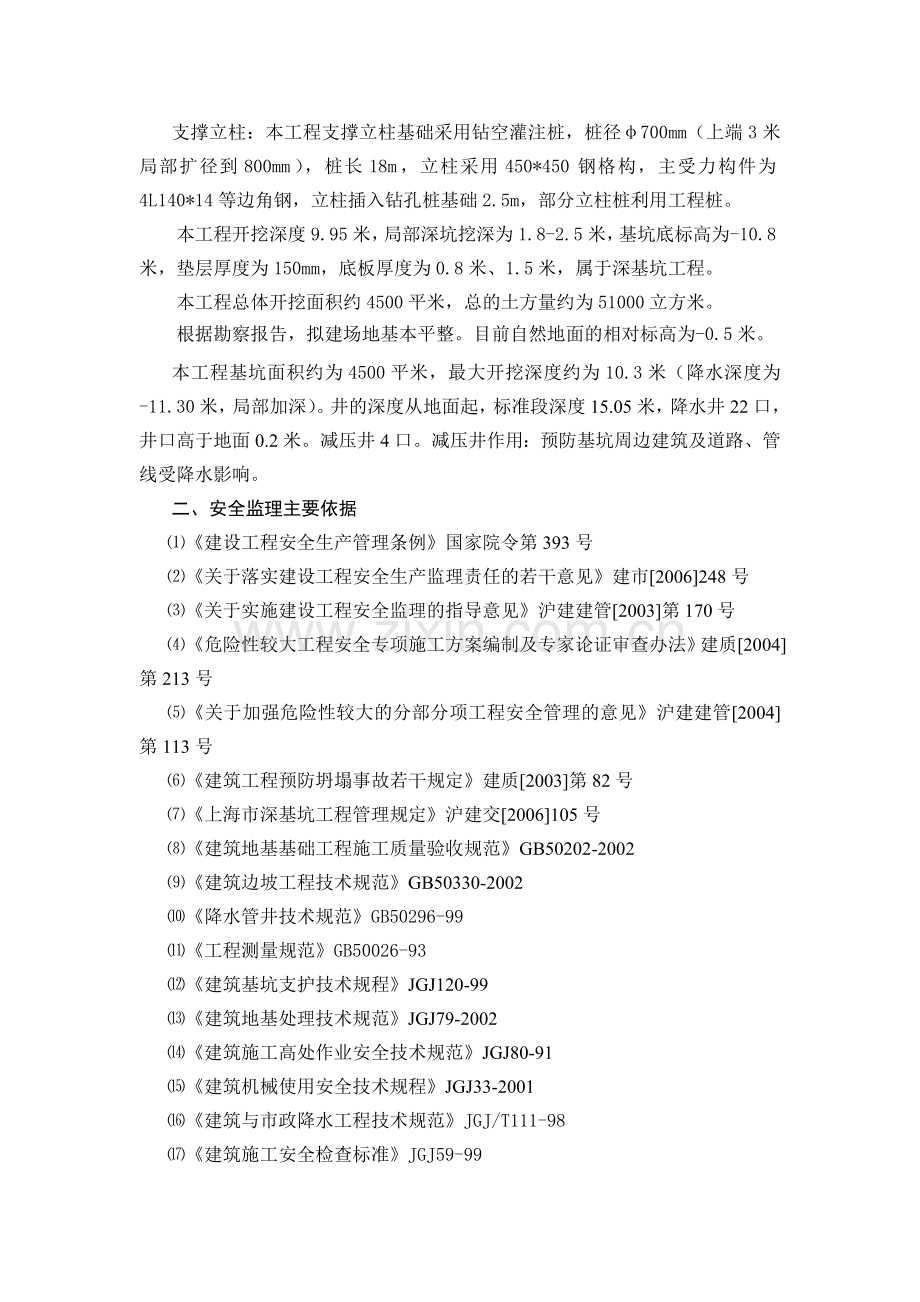

支撑立柱：本工程支撑立柱基础采用钻空灌注桩，桩径φ700mm（上端3米局部扩径到800mm），桩长18m，立柱采用450*450钢格构，主受力构件为4L140*14等边角钢，立柱插入钻孔桩基础2.5m，部分立柱桩利用工程桩。
本工程开挖深度9.95米，局部深坑挖深为1.8-2.5米，基坑底标高为-10.8米，垫层厚度为150mm，底板厚度为0.8米、1.5米，属于深基坑工程。
本工程总体开挖面积约4500平米，总的土方量约为51000立方米。
根据勘察报告，拟建场地基本平整。目前自然地面的相对标高为-0.5米。
本工程基坑面积约为4500平米，最大开挖深度约为10.3米（降水深度为-11.30米，局部加深）。井的深度从地面起，标准段深度15.05米，降水井22口，井口高于地面0.2米。减压井4口。减压井作用：预防基坑周边建筑及道路、管线受降水影响。
二、 安全监理主要依据
⑴《建设工程安全生产管理条例》国家院令第393号
⑵《关于落实建设工程安全生产监理责任的若干意见》建市[2006]248号
⑶《关于实施建设工程安全监理的指导意见》沪建建管[2003]第170号
⑷《危险性较大工程安全专项施工方案编制及专家论证审查办法》建质[2004]第213号
⑸《关于加强危险性较大的分部分项工程安全管理的意见》沪建建管[2004]第113号
⑹《建筑工程预防坍塌事故若干规定》建质[2003]第82号
⑺《上海市深基坑工程管理规定》沪建交[2006]105号
⑻《建筑地基基础工程施工质量验收规范》GB50202-2002
⑼《建筑边坡工程技术规范》GB50330-2002
⑽《降水管井技术规范》GB50296-99
⑾《工程测量规范》GB50026-93
⑿《建筑基坑支护技术规程》JGJ120-99
⒀《建筑地基处理技术规范》JGJ79-2002
⒁《建筑施工高处作业安全技术规范》JGJ80-91
⒂《建筑机械使用安全技术规程》JGJ33-2001
⒃《建筑与市政降水工程技术规范》JGJ/T111-98
⒄《建筑施工安全检查标准》JGJ59-99
⒅《地基处理技术规范》DBJ08-40-94
⒆《基坑工程施工监测规程》DG/TJ08-2001-2006
⒇经审批的设计方案、深基坑工程安全专项施工方案等文件

三、 安全监理工作流程
核查设计、施工安全性报告
核查周边环境调查资料
核查周边环境沟通工作记录
督促施工单位做好周边环境影像资料留存工作
核查支护结构设计方案相关手续
核查土体加固设计方案相关手续
参加设计交底会议，提出监理意见
督促施工单位报审安全
专项施工方案
安全专项施工方案审批
分项工程施工前督促施工单位做好安全技术交底工作
重要工序作业时督促施工单位专职安全生产管理人员到位
规定工序作业时督促施工单位安排专人监护
支护结构或土体加固工程施工时影响安全性能的工序进行旁站监理
巡视检查井管埋设施工质量和降水效果
开挖条件验收
总监发布开挖令
开挖过程
监控
基坑排水和降水效果监控
基坑变形监控
季节性监控
形象进度监控
支护结构换撑或拆除监控
基坑安全设施设置监控

四、安全监理的控制要点、方法、检查方案和措施
监控项目
监理控制点
监控内容
监控方法和频率
监控人员
措施
施工准备
(1)设计、施工安全性报告
(1)初步设计阶段建设单位或施工单位是否制定深基坑设计、施工安全性报告。安全性报告是否通过专家评审。
核查文件 (按文件份数每份核查)
总监
总监代表
安全监理人员（注：安全监理人员包括项目安全监理负责人，以下均同）
a1)征询建设单位意见，确定实施的单位。
b1)当由建设单位负责而未实施时，予以书面提示，并做好协助工作。
c1)当由施工单位负责而未实施时，予以书面督促。无效时，指令施工单位限期完成。
(2)周边环境调查
(2)勘察前建设单位或施工单位是否对深基坑周边范围内的已有和拟建工程进行调查，并形成调查文件。
(4)周边环境沟通
(4)深基坑工程制定设计方案前，建设单位或施工单位是否邀请建设、施工、监理、监测及条线管理部门介绍设计、施工安全性报告内容。
a) 做好提示、协助或督促工作(同a1—c1)。
b) 监理应考虑相邻项目施工时对本工程产生的不良影响。
c) 监理应考虑本工程施工时对周边环境产生的不良影响。
d) 提出监理意见
(5)周边环境影像资料
(5)对可能受影响或可能发生争议的周边已有工程，施工单位是否留存影像资料或布设记号，以便追溯。
口头督促
土建监理师
a)当施工单位未实施时，书面督促。
支护结构和土体加固设计方案
(6)设计方案有效性
(6-1)建设单位或施工单位是否委托设计单位编制支护结构或土体加固设计方案，方案是否包括支护结构、土体加固、挖土、降水、控制变形、监测等内容并提出和降低对周边环境影响的技术要求和措施。
核查文件 (按文件份数每份核查)
总监
土建监理师
安全监理人员
a) 做好提示、协助或督促工作(同a1—c1)。
b) 项目监理人员应熟悉深基坑支护设计方案。
c) 对方案中不明确处或不妥之处形成书面文件，提交建设单位，并在设计交底会议中提出监理意见。
d) 设计交底会议纪要未经到会各方签认的视为无效文件，不进行专项施工方案审批。
(6-2)深基坑支护结构或土体加固设计方案是否通过专家评审。
(6-3)当深基坑支护结构或土体加固设计方案有修改时，是否按原程序再次办理评审手续。
(7)设计交底会议
(7)施工单位是否安排专人对设计交底会议进行记录并整理,并有到会各方签认。
专项施工方案
(8)方案报审的及时性
(8)深基坑工程施工前施工单位是否已编制专项施工方案并报审。
审查方案(按报审次数每次审查)
总监
土建监理师
安全监理人员
a) 专项施工方案未经监理审批同意擅自开工的或专项施工方案进行调整未重新报审的由总监下达工程暂停令。
b) 对编审手续不全、违反工程建设强制性标准、缺少针对性和可操作性的专项施工方案应在施工单位填报的<<施工组织设计(方案)报审表>>的审查/审核意见栏中提出意见，一份留底，一份退回施工单位，并督促施工单位完善后重新报审。
c) 当专项施工方案涉及工艺复杂、技术难度大的内容时，由公司总工程师室和公司专家共同会审。
(9)方案的程序性
(9-1)由总包/分包单位编制的专项施工方案，方案的编制、各级职能部门审核、企业技术负责人审批等施工单位内部编审手续是否齐全。分包单位编制的是否经过总包单位审批。
(9-2)专项施工方案是否经专家组认证并附具经过专家组最终确认的认证审查报告。
(9-3)当专项施工方案须在施工过程中进行调整时，施工单位是否按原程序再次/重新办理编审和报审手续。
(10)方案的符合性
(10)专项施工方案中的安全技术措施和监控措施（包括环境保护）、应急救援预案、安全验算结果是否齐全，是否符合工程建设强制性标准。
(11)方案的可操作性
(11)专项施工方案中的安全技术措施、监控措施、应急救援预案是否有针对性和可操作性，是否便于操作人员按方案作业，是否便于监理按方案进行监控。
安全技术交底
(12)交底的有效性
(12-1)分项工程开工前是否对每位作业人员进行安全技术交底并形成书面记录。
督促和抽查资料（每一分项工程抽查一次）
安全监理人员
a) 未对作业人员进行安全技术交底不得施工。
b) 非被交底人亲笔签名的该作业人员不得上岗作业。
c) 指令施工单位补办安全技术交底手续并形成记录。
(12-2)安全技术交底记录中是否由每位被交底人亲笔签名。
支护结构和土体加固施工
(13)支护结构和土体加固工程施工安全质量
(13)地下连续墙、SMW工法、钢或混凝土支撑等基坑支护结构和土体加固施工中涉及安全性能的重要工序的施工质量是否满足法规标准和设计要求。
旁站
桩基监理师
土建监理师
a)详见地下连续墙、SMW工法、钢或混凝土支撑、土体加固工程质量监理实施细则。
降水
(14)井管埋设和降水效果
(14-1) 井管的平面布置、数量、直径、成孔、沉放、填料、封口、洗井等是否符合专项施工方案。
巡视 (每日一次)
核查资料（每日一次）
桩基监理师
土建监理师
a) 发现井管埋设不符合专项施工方案或地下水位变化未保留相关记录，指令施工单位限期整改。
b) 降水效果不佳时督促施工单位采取辅助降水措施。
c) 当降水引起地面下沉，指令施工单位立即停止局部抽水，必要时考虑回灌措施。
d) 当降水引起支护结构变形，发现有明显渗漏、位移时，指令施工单位暂时停止抽水，处理后再继续降水。
(14-2) 降水设备经试运转是否正常。
(14-3)每日抽水量、各观测井的地下水位变化是否记录，是否绘制降水总量与地下水位下降曲线图。
(14-4)地下水位（含潜水和承压水）是否控制在开挖面以下，并符合设计方案。对承压水是否适量抽取。
开挖条件
(15)开挖条件验收
(15)建设单位是否组织勘察、设计、施工、监理、监测单位对基坑开挖条件进行验收。
核查相关文件(按验收段每段核查)
总监
安全监理人员
a) 建设单位未组织时，予以书面提示，并做好协助工作。
b) 开挖条件经验收通过，总监下达开挖令。
c) 施工单位擅自开挖的，总监下达工程暂停令。
开挖过程
⒃开挖原则
(16-1)挖土机械的合格证明书和进入现场的验收记录表是否齐全有效。
核查资料(每台机械一次)
安全监理人员
a)挖土机械未经验收合格不得使用
(16-2)挖土机械是否进行日常的检查、保养、维修，是否保留相关记录。
抽查资料(十日一次)
a)未见检查、保养、维修记录的，督促施工单位整改。
(16-3)挖土机械、土方运输车等施工机械的作业位置是否符合专项施工方案。
巡视(每日两次，重要部位适当增加次数)
土建监理人员
安全监理人员
a) 发现不符合法规标准或专项施工方案的，指令施工单位限期整改。监理复查整改效果。
b) 当发现重复发生的安全隐患时，指令施工单位从安全管理制度和实施方面分析原因，并制定纠正措施。
(16-4)降水是否已降到安全位置。
(16-5)支护结构或土体加固强度是否满足设计要求
(16-6)土方开挖的位置、方法和顺序是否同专项施工方案一致，是否遵循“分层开挖、严禁超挖”原则，当设计支护结构或土体加固时是否遵循“先撑后挖，先加固后挖”原则。
(16-7)开挖过程中是否碰撞井点井管、支护结构，被碰撞的井点井管、支护结构有否损坏情况。
(17)基坑排水
(17-1)基坑四周是否设置排水沟和集水井，中间是否按专项施工方案规定设置盲沟。
巡视(每日两次)
土建监理人员
安全监理人员
a) 发现不符合法规标准或专项施工方案的，指令施工单位限期整改。监理复查整改效果。
b) 当发现重复发生的安全隐患时，指令施工单位从安全管理制度和实施方面分析原因，并制定纠正措施。
(17-2)排水是否畅通，基坑内有否积水。
监管监护
(18)安全管理人员监管
(18)作业时，施工单位专职安全生产管理人员是否在现场进行管理。
巡视（每日两次）
土建监理师
安全监理人员
a) 发现不符合法规标准或专项施工方案的，指令施工单位限期整改。监理复查整改效果。
b) 当发现重复发生的安全隐患时，指令施工单位从安全管理制度和实施方面分析原因，并制定纠正措施。
(19)专人监护
(19)作业时，施工单位是否安排专人进行监护。
安全设施
(20)临边防护
(20)基坑四周、操作平台等临边处是否设置防护栏杆，是否牢固可靠。
巡视(每日两次)
土建监理人员
安全监理人员
a) 发现不符合法规标准或专项施工方案的，指令施工单位限期整改。监理复查整改效果。
b) 当发现重复发生的安全隐患时，指令施工单位从安全管理制度和实施方面分析原因，并制定纠正措施。
(21)上下通道
(21)是否设置斜道等上下通道。
(22)立体交叉作业
(22-1)当采用土代模浇筑混凝土支撑，支撑下土方开挖后，施工单位是否及时清除支撑下粘结的土石。
巡视检查(每日两次)旁站监理(出现险情时)
a)发现支撑下粘结的土石未清除干净、未设置有效隔离措施，而下方有人作业时由总监下达工程暂停令，限期整改并符合要求后方可复工。
(22-2)上下层立体交叉作业时，是否设置隔离设施。
变形监控

(23)位移和沉降监控
(23-1)施工单位是否做好对监测单位的管理工作。
抽查资料(共两至三次)
土建监理师
安全监理负责人
a) 测量数据异常时指令施工单位/监测单位加大监测频率，以及时掌握事态发展现状。
b) 发现报警数值时，督促施工单位组织相关单位商讨处理方法。
(23-2)施工单位是否做好基坑位移和沉降数据的统计、分析工作。
核查资料(三日一次)
(23-3)施工单位是否按时提交基坑位移和沉降数据。
核查资料(按监测次数每次核查)
(23-4)监测单位是否按监测方案中的测试项目、测点布置、监测频率、监测报警值进行操作。
(24)周边荷载监控
(24)基坑周边堆物荷载和施工机械施工是否符合专项施工方案，有否超堆荷载和施工机械施工不合理现象。
巡视(每日两次)
土建监理师
安全监理人
a) 违反专项施工方案时指令施工单位限时整改。
b) 周边地面开裂、沉降时督促施工单位组织相关单位分析原因，并制定措施。
(25)周边地面监控
(25)基坑周边地面有否开裂、沉降现象
进度控制
(26)当施工进度影响基坑、周边环境的安全性时
(26-1)施工单位报送的进度计划是否满足基坑安全性要求或隧道、地铁等有特殊要求的工程的安全性要求
检查进度(按监理指令每日检查一次，直至符合要求)
总监
总监代表
进度监理师
a)进度计划影响基坑安全性或影响隧道、地铁等有特殊要求的工程安全性的指令施工单位调整进度计划。
(26-2)实际施工进度是否滞后。情况有异时，施工进度是否满足基坑安全性要求和隧道、地铁等有特殊要求的工程的安全性要求
a) 基坑开挖后暴露时间过长的分析滞后原因，并指令施工单位采取有效措施。
b) 发生险情时，督促施工单位组织人力、物力加快施工进度进行抢险。
c) 施工单位对监理要求执行不力时及时报告建设单位。
季节性监控
(27)雨天监控
(27-1)施工单位是否每天收听气象预报并保留记录。
抽查资料（十天一次）
土建监理人员
安全监理人员
a) 发现不符合法规标准或专项施工方案的，指令施工单位限期整改。监理复查整改效果。
b) 当发现重复发生的安全隐患时，指令施工单位从安全管理制度和实施方面分析原因，并制定纠正措施。
(27-2)下雨前，施工单位是否安排好备用抽水人员和备用抽水泵。排水系统是否畅通。
询问和抽查(每次雨前)
(27-3)雨天时，抽水机械是否满足排水需要，是否有专人管理。基坑内有否大量积水。
巡视(雨天时，每两小时一次)
(27-4)雨后，基坑内是否积水。淤堵的排水沟、盲沟、集水井是否及时疏浚。
巡视(每次雨后)
(28)冰雪天监控
(28-1)冰雪天如遇土方开挖时，挖土机械是否缓慢行驶，是否有急刹车现象，以防在边坡附近使用或移动时滑入基坑内。
巡视(下雪后至冰雪融化期间每日一次
(18-2)冰雪天如有模板支撑系统需支撑在土体上时，是否坐落在冻土层上。
支撑拆除
(29)型钢换撑
(29)板内预埋暗墩的位置和厚度是否符合专项施工方案，是否先换撑后拆除原有支撑。
巡视(每日两次)
土建监理人员
安全监理人员
a)发现不符合专项施工方案或未征得隧道、地铁等有特殊要求的工程的管理部门同意时由总监下达工程暂停令。
(30)混凝土支撑拆除
(30)采用镐头机拆除时是否影响周边环境，是否征得隧道、地铁等有特殊要求的工程的管理部门同意。采用人工拆除时是否野蛮施工。
核查资料(每发生一次核查一次)
巡视(每日两次)
(31)混凝土支撑爆破
(31)采用爆破拆除时，是否影响周边环境，是否征得隧道、地铁等有特殊要求的工程的管理部门同意，是否设立警戒区域，是否已有交警临时封路，周边居民是否已撤离或疏散。
核查资料，巡视检查，做好协助工作
