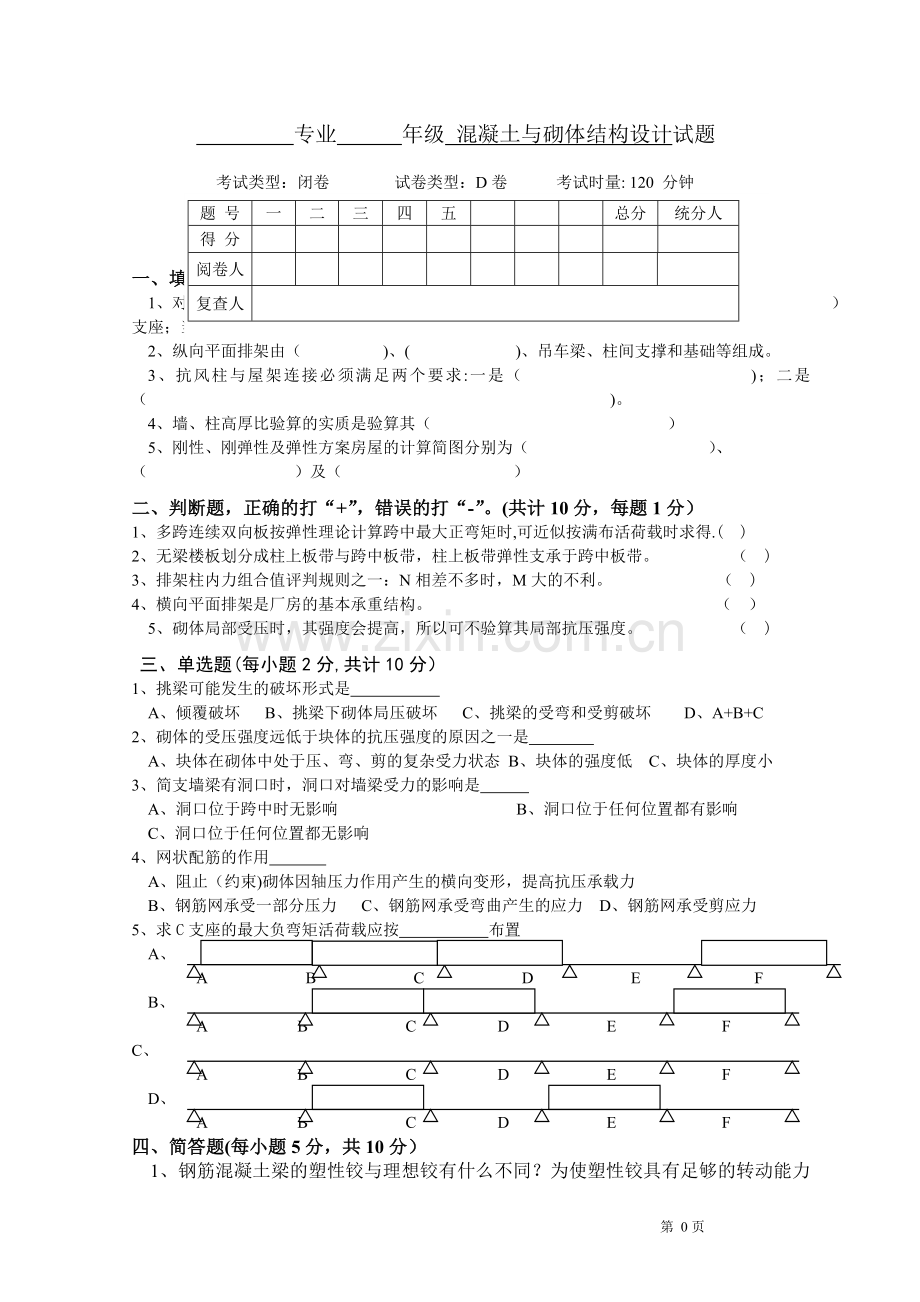

专业 年级 混凝土与砌体结构设计试题
考试类型：闭卷 试卷类型：D卷 考试时量: 120 分钟
题 号
一
二
三
四
五

总分
统分人
得 分

阅卷人

复查人

一、填空题（每空1分，共10分）
1、对多区格双向板,当各区格均作用有g+q/2时，可认为各区格板中间支座都是（ ）支座；当各区格间隔布置±q/2时，可认为各区格板中间支座都是( ）支座。
2、纵向平面排架由（ )、( )、吊车梁、柱间支撑和基础等组成。
3、抗风柱与屋架连接必须满足两个要求:一是（ )；二是（ )。
4、墙、柱高厚比验算的实质是验算其（ ）
5、刚性、刚弹性及弹性方案房屋的计算简图分别为（ ）、
（ ）及（ ）
二、判断题，正确的打“+”，错误的打“-”。(共计10分，每题1分）
1、多跨连续双向板按弹性理论计算跨中最大正弯矩时,可近似按满布活荷载时求得.( )
2、无梁楼板划分成柱上板带与跨中板带，柱上板带弹性支承于跨中板带。 （ )
3、排架柱内力组合值评判规则之一：N相差不多时，M大的不利。 （ )
4、横向平面排架是厂房的基本承重结构。 （ ）
5、砌体局部受压时，其强度会提高，所以可不验算其局部抗压强度。 （ )
三、单选题(每小题2分,共计10分）
1、挑梁可能发生的破坏形式是
A、倾覆破坏 B、挑梁下砌体局压破坏 C、挑梁的受弯和受剪破坏 D、A+B+C
2、砌体的受压强度远低于块体的抗压强度的原因之一是
A、块体在砌体中处于压、弯、剪的复杂受力状态 B、块体的强度低 C、块体的厚度小
3、简支墙梁有洞口时，洞口对墙梁受力的影响是
A、洞口位于跨中时无影响 B、洞口位于任何位置都有影响
C、洞口位于任何位置都无影响
4、网状配筋的作用
A、阻止（约束)砌体因轴压力作用产生的横向变形，提高抗压承载力
B、钢筋网承受一部分压力 C、钢筋网承受弯曲产生的应力 D、钢筋网承受剪应力
5、求C支座的最大负弯矩活荷载应按 布置
A、
A B C D E F
B、
A B C D E F
C、
A B C D E F
D、
A B C D E F
四、简答题(每小题5分，共10分）
1、钢筋混凝土梁的塑性铰与理想铰有什么不同？为使塑性铰具有足够的转动能力应采取何种措施?
2、试述纵墙承重结构、横墙承重结构和纵横墙承重结构竖向荷载的传递路线。
五、计算题（每题20分,共60分）
表1 影响系数 （砂浆强度等级≥M5)

或
0
0.175
0。2
0.225
0。25
0。275
0。3
8
0。91
0.54
0。50
0.46
0.42
0。39
0。36
10
0。87
0.50
0.46
0。42
0。39
0.36
0。33
12
0.82
0。47
0。43
0。39
0。36
0。33
0.31
14
0.77
0.43
0。40
0.36
0.34
0.31
0。29
1、某现浇楼盖结构布置如图1所示，等截面三跨连续次梁L1自重设计值为1。7kN/m，楼板恒荷载设计值为4。9kN/m2、活荷载设计值为2.9 kN/m2，试按弹性理论并采用折算荷载来计算梁L1的边跨跨中弯矩M1和B支座左剪力Vbl设计值。
注：等效均布荷载=（5/8）三角形荷载；次梁折算恒荷载g’=g+q/4，折算活荷载q’=（3/4)q；三跨连续梁按弹性理论计算的内力系数查附表6—2。
2、两跨排架计算简图如图2所示,在AB跨作用有吊车水平荷载设计值Tmax=25kN,已知A、B、C三柱的剪力分配系数分别为ηA=ηC=0。32、ηB=0。36,i柱柱顶不动铰支座反力Ri=Tmax，iC5, A、C柱C5=0。65,B柱C5=0。67。求各柱的柱顶剪力，并绘制A柱的弯矩图和剪力图。
3、图3所示一带壁柱砖墙，采用砖MU10、混合砂浆M7。5砌筑，，墙的计算高度为5m.试计算当轴向力作用在该墙截面重心(O点）、A点及B点时的承载力。
注：影响系数可查表1。

D卷标准答案
一、填空题（每空1分，共10分)
1、对多区格双向板,当各区格均作用有g+q/2时，可认为各区格板中间支座都是（固定)支座；当各区格间隔布置±q/2时，可认为各区格板中间支座都是（简支)支座。
2、纵向平面排架由（纵向柱列)、（连系梁)、吊车梁、柱间支撑和基础等组成。
3、抗风柱与屋架连接必须满足两个要求：一是（在水平方向必须与屋架有可靠的连接）；二是（在竖向可脱开，且两者之间能允许一定的竖向相对位移）.
4、墙、柱高厚比验算的实质是验算其（稳定性）
5、刚性、刚弹性及弹性方案房屋的计算简图分别为（）、
（）及（)
二、判断题(正确者在括号内写“＋”,否则写“－",每小题2分，共10分）
1、多跨连续双向板按弹性理论计算跨中最大正弯矩时，可近似按满布活荷载时求得。（－）
2、无梁楼板划分成柱上板带与跨中板带，柱上板带弹性支承于跨中板带. （－）
3、排架柱内力组合值评判规则之一：N相差不多时，M大的不利。 (＋)
4、横向平面排架是厂房的基本承重结构。 （＋)
5、砌体局部受压时，其强度会提高，所以可不验算其局部抗压强度。 （－）
三、单选题(把正确答案的代号填入题后的横线上；每小题2分,共10分）
DAABB
四、简答题（每小题5分,共10分）
1、钢筋混凝土梁的塑性铰与理想铰有什么不同?为使塑性铰具有足够的转动能力应采取何种措施?
答:塑性铰与理想铰有什么不同 ：①它是一个单向较，往一个方向转动(M方向),且有一定限度（与有关）（～）②塑性铰不是一个点，而是一个区域(有一定长度）③能传递一定弯矩（My～Mu)。 3分
措施:截面受压区高度x不应大于0。35h0且不应小于0。1h0；截面配置的受力钢筋宜采用HRB335级、HRB400级热轧钢筋，混凝土强度等级宜在C20~C45范围内。 2分
2、试述纵墙承重结构、横墙承重结构和纵横墙承重结构竖向荷载的传递路线。
答：纵墙承重结构：板→梁(或屋架）→纵墙→基础→地基. 1。5分
横墙承重结构：板→横墙→基础→地基。 1.5分
梁→纵墙
纵横墙承重结构的荷载传递路线为：板 基础→地基. 2分
横墙
五、计算题(每题20分,共60分）
1、解：
kN/m 3分
kN/m 3分
kN/m 1分
kN/m 1分
kN﹒m 6分
kN﹒m 6分
2、解：
kN（ ） 2分
kN( ） 2分
2分
kN（ ） 4分
kN（ ） 2分
kN( ） 2分
kN（ ） 2分
kN（ ) 2分
3、解：
（1）截面几何特征:
截面面积 取 0。5分
截面重心位置 0。5分
0。5分
截面惯性矩
2分
回转半径 0。5分
折算厚度 0。5分
（2）承载力计算
a. 当轴向力作用在该墙截面重心（O点）时:
e=0
0.5分
查表得 ＝0.8225 1分
417.01kN 2分
b。 当轴向力作用在A点时：
e=169-90=79mm<0.6y1=0.6×169=101.4mm 0.5分
0.5分
0。451 3分
2分
c. 当轴向力作用在B点时：
e=321-211=110mm〈0。6y2=0.6×321=192.6mm 0.5分
0。5分
0。348 3分
2分
