喷油器及控制电路检修教案

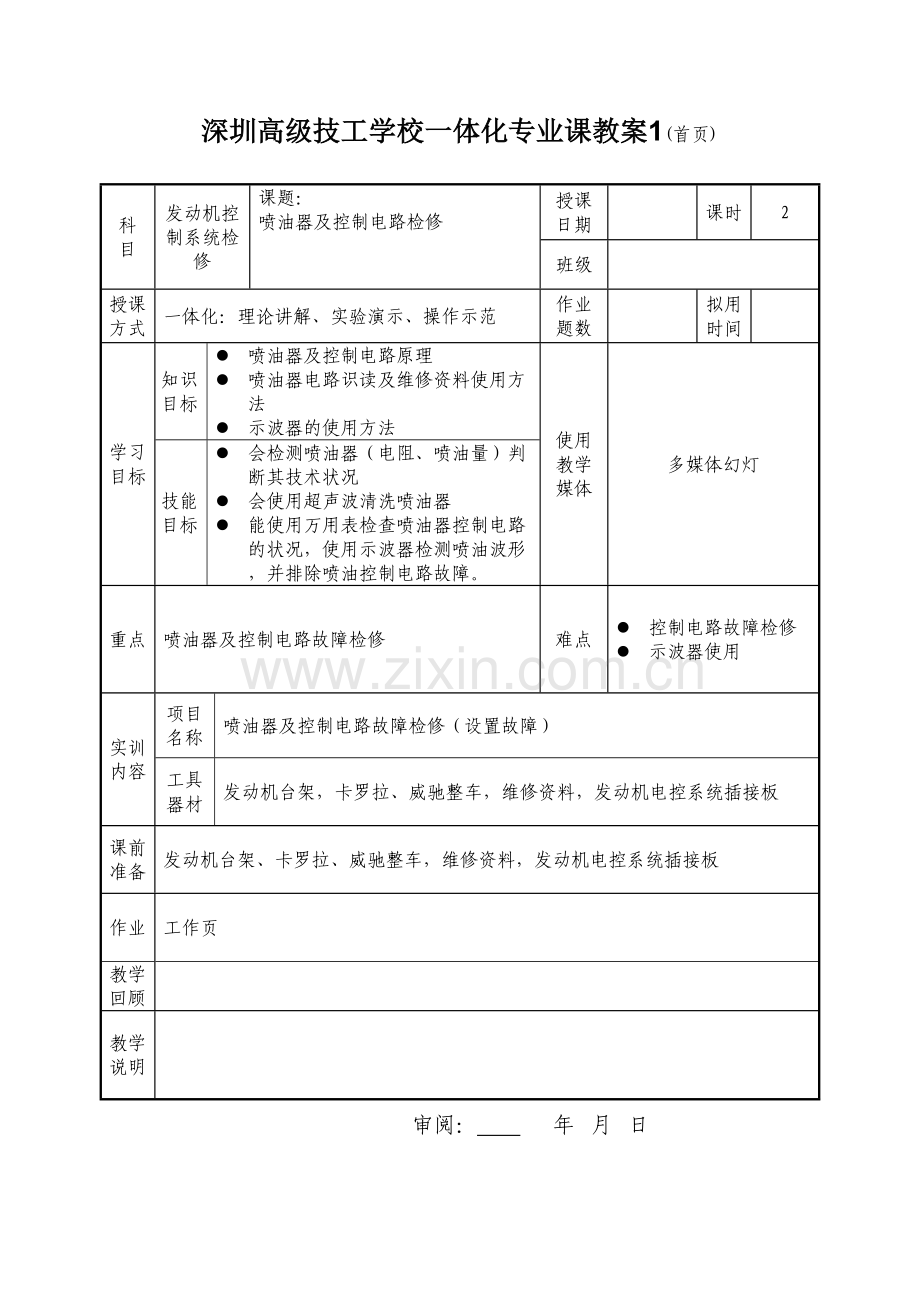

深圳高级技工学校一体化专业课教案1(首页)

科
目
发动机控制系统检修
课题：
喷油器及控制电路检修
授课
日期

课时
2
班级

授课
方式
一体化：理论讲解、实验演示、操作示范
作业题数

拟用时间

学习
目标
知识目标
l 喷油器及控制电路原理
l 喷油器电路识读及维修资料使用方法
l 示波器的使用方法
使用教学媒体
多媒体幻灯
技能目标
l 会检测喷油器（电阻、喷油量）判断其技术状况
l 会使用超声波清洗喷油器
l 能使用万用表检查喷油器控制电路的状况，使用示波器检测喷油波形，并排除喷油控制电路故障。
重点
喷油器及控制电路故障检修
难点
l 控制电路故障检修
l 示波器使用
实训内容
项目名称
喷油器及控制电路故障检修（设置故障）
工具器材
发动机台架，卡罗拉、威驰整车，维修资料，发动机电控系统插接板
课前准备
发动机台架、卡罗拉、威驰整车，维修资料，发动机电控系统插接板
作业
工作页
教学
回顾

教学说明

审阅： 年 月 日
教 学 过 程
第 页
教学
步骤
教学内容及教学组织
时间
任务
布置
喷油器及控制电路检修
1
任务引入

提问：电脑输出的喷油信号是什么样的？

l 用示波器给学生演示喷油信号波形。

4
教师
讲解
演示

一、喷油器控制电路
u 电源控制
u 搭铁控制

二、喷油器的分类
按照喷油器的电阻分：
l 低电阻喷油器：电磁线圈电阻2Ω～3 Ω
l 高电阻喷油器：电磁线圈电阻12 Ω ～17 Ω
低电阻喷油器的控制
u 串附加电阻；
u 喷油器驱动电压一般为5V～6V。
高电阻喷油器的控制
l 无需串入附加电阻
l 喷油器驱动电压一般为12V。

二、喷油器结构及工作原理
喷油器的结构：

三、喷油器及其电路检测
1. 喷油器电阻检测：端子间电阻，端子与壳体间电阻，判断类型。
2. 喷油器电路电压检测：万用表检测12V电源；示波器检测电脑控制端波形，分析波形，低电压段为喷油，自激脉冲电压70V左右，振荡波2-3个，低电压过高表示三极管压降过大或电脑搭铁不良。
3. 检查喷油器控制线路是否断路或搭铁（短路）

l 要求学生检测并画出波形。（见工作页）

提问：喷油器负极搭铁会出现什么现象？

四、喷油器清洗

1. 认识喷油器清洗机。

2. 用超声波清洗仪清洗喷油器

20
学生制定检修计划
1. 阅读有关工作页的相关内容。
2. 查阅教材等其他专业资料，了解喷油器检查方法。
3. 确定检查方案、小组分工。
4. 工具准备。
10
学生实训
1. 按工作页指示，执行检测，填写相关数据。

2. 教师巡视，解答学生问题，指导学生操作。
40
成果展示
1. 各组选代表回答老师提出的问题，展示学习成果。
问题涉及：描述相关知识。
2. 教师组织学生对学生按小组评价。
任务要求
参考等级
知
识
喷油器作用、结构、工作原理描述

喷油器种类

喷油器电路原理

技
能
检查喷油器电阻

检查喷油器电路

喷油信号波形测量

用清洗机清洗喷油器

素
养
5S作业习惯

查找资料、收集信息

工作计划

小组合作、交流

自我学习

10
小结
总结课程教学内容、课堂表现。对好的做法进行表扬。

5
布置下次学习任务
学生预习点火电路作用、原理。

学习工作页
学生姓名： 班级： 任务名称：喷油器及控制电路检修
知识点
一、画出喷油器控制电路（负极控制，高阻及低阻）

二、分析如图喷油器负极短路后会出现什么危害？

技能点
一、检测喷油器电阻
喷油器型号
检测温度
喷油器端子间电阻
端子与壳体间电阻

根据维修资料判断喷油器状况：

二、喷油电路检测
1. 拔下喷油器插头，打开点火开关，检测插头正极端子，应为12V电压；检查另一端子与ECU相应喷油控制端口之间导线电阻，应小于1欧姆。
2. 检查喷油器电阻，高阻型为十几欧姆，低阻型为几个欧姆。
3. 喷油器通电检查。将喷油器正极端子接正极，负极端在搭铁处划动，会听到喷油器动作声音。注意不要给喷油器一直通电，如果是低阻型喷油器要串联6欧姆左右电阻，再做通电试验。
三、写出检测过程遇到的问题，并分析原因。
