资源描述
按要求填写,并须附上:
·施工祖师设计
·分包人的资格证件
·工程坐标施样机灰线签证
·管理人员名单及分工
单位工程开工报告
承包单位

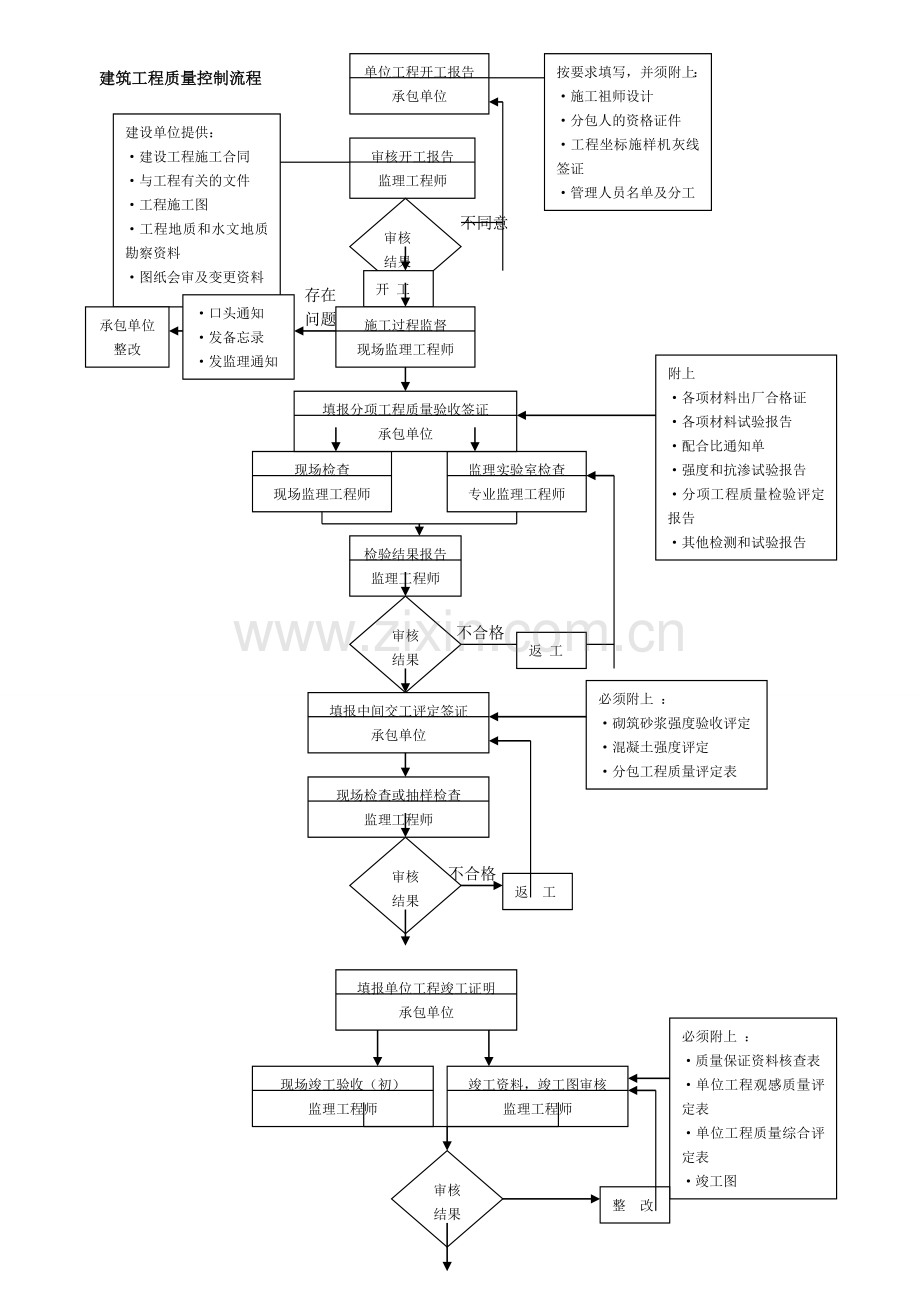

建筑工程质量控制流程
建设单位提供:
·建设工程施工合同
·与工程有关的文件
·工程施工图
·工程地质和水文地质勘察资料
·图纸会审及变更资料
审核开工报告
监理工程师
审核
结果
不同意
同意
开 工
·口头通知
·发备忘录
·发监理通知
存在
承包单位
整改
施工过程监督
现场监理工程师
问题
附上
·各项材料出厂合格证
·各项材料试验报告
·配合比通知单
·强度和抗渗试验报告
·分项工程质量检验评定报告
·其他检测和试验报告
填报分项工程质量验收签证
承包单位
现场检查
现场监理工程师
监理实验室检查
专业监理工程师
检验结果报告
监理工程师
审核
结果
返 工
不合格
必须附上 :
·砌筑砂浆强度验收评定
·混凝土强度评定
·分包工程质量评定表
填报中间交工评定签证
承包单位
现场检查或抽样检查
监理工程师
审核
结果
返 工
不合格
竣工验收
移交建设单位使用
竣工资料,竣工图审核
监理工程师
现场竣工验收(初)
监理工程师
审核
结果
整改
填报单位工程竣工证明
承包单位
必须附上 :
·质量保证资料核查表
·单位工程观感质量评定表
·单位工程质量综合评定表
·竣工图
竣工资料,竣工图审核
监理工程师
现场竣工验收(初)
监理工程师
审核
结果
整 改
竣工验收
必须附上:
·竣工资料
·竣工图
移交建设单位使用
建筑施工测量质量控制流程图
通知承包单位将仪器、钢尺送计量器具检定部门检定
测量仪器及钢尺的检定
承包单位
检查仪器及钢尺的检定证书
监理工程师
审核
结果
不合格或未送鉴定
校测起始依据
承包单位
当起始依据是规划红线桩和水准点,要校测红线桩和水准点
当起始依据是临近原有建筑或构筑物时,各有关方面代表要到现场指定与确认
校测起始依据
监理工程师
检测结果
确认有差错
与设计单位联系,解决
场地平整测量,计算挖、填土方量
承包单位
检查及审核挖土、填土的土方量
监理工程师
重新按竖向规划测量,并计算挖土、填土的土方量
检测结果
不同意
同意并签证
制定场地控制网测设方案
承包单位
审核场地控制网测设方案
监理工程师
承包单位重新修改测设方案
审核结果
不同意
同意
测设长度控制网
承包单位
检侧长度控制网
监理工程师
承包单位重新测设场地控制网
检测结果
不合格
合格
建筑物定位、桩位、基坑放线
承包单位
对建筑物定位、桩位、基坑验线
监理工程师
验线结果
不合格
承包单位重新定位放线
合格办理签证
开挖基坑、基础到达设计标高
承包单位
检验基坑、基槽的土质情况
设计师
承包单位按设计师指令进行处理
验槽结果
基底土质与设计不符
合格
做基础、基层垫层后,基础测量放线
承包单位
基础完工,进入主体施工的测量内容:
1.每层墙体或柱网、剪力墙轴线的放线;
2.每层竖向控制;
3.没建完一层后,做沉降观测,直至竣工验收。
在基础垫层上,对基础进行测量验线
监理工程师
承包单位重新测量放线
验线结果
不合格
合格
整改
测量放线及填报测量质量验收单
承包单位
不同意
检查或检测结果
在现场进行检查或测量
监理工程师
对测量记录进行鉴证认可
总监理工程师
复查定位放线及标高
监理工程师
地基与基础工程质量控制工作流
返工
承包人
复查结果
不合格
·口头通知
·发备忘录
·发监理通知
存在问题 合格
整改
土方工程施工
填报挖方填方质量验收签证
承包人
承包人根据设计和规范要求自检合格,并报有关资料
承包人根据设计和规范要求自检合格,并报有关资料
基坑(槽)和管沟
开挖,回填施工
整改
返工
承包人
承包人根据设计和规范要求自检合格,并报有关资料
现场检查
监理工程师
取样试验
专业监理工程师
现场检查
监理工程师
检验结果报监理工程师
返工
承包人
检查结果
不合格
·口头通知
·发备忘录
·发监理通知
合格,签字
场地平整施工
整改
存在问题
填报挖方填方质量验收签证
承包人
返工
承包人
检查结果
不合格
·口头通知
·发备忘录
·发监理通知
合格,签字
存在问题
填报基坑(槽)和管沟的开挖、回填
质量隐蔽验收签证
承包人
取样试验
专业监理工程师
现场检查
监理工程师
检验结果报监理工程师
检查结果
不合格
合格
总监理工程师签字
复查轴线及标高
监理工程师
地基与基础施工质量控制工作流
返工
承包人
检查结果
不合格
整改
·口头通知
·发备忘录
·发监理通知
存在问题 合格
地基处理施工
承包人根据设计和规范要求自检合格,并报有关资料
填报地基处理质量验收签证
承包人
填报地基处理质量验收签证
承包人
现场检查
监理工程师
现场取样试验
专业监理工程师
返工
承包人
检查结果
不合格
合格
总监理工程师签字
整改
·口头通知
·发备忘录
·发监理通知
基础施工
存在问题
承包人根据设计和规范要求自检合格,并报有关资料
填报地基处理质量验收签证
承包人
现场取样试验
专业监理工程师
现场检查
监理工程师
返工
承包人
检查结果
不合格
合格
总监理工程师签字
熟悉主体结构施工图纸
监理工程师
主体工程质量控制工作流
参加图纸会审
承包人、监理工程师
填写开工申请单
承包人
签署中间交工证书
总监理工程师
汇总资料、参加中间验收
承包人
填写中间交工验收申请单
承包人
试验室试验
专业监理工程师
现场检查
现场监理工程师
复测±0.000轴线、标高
承包人、监理工程师
审核开工审核单
监理工程师
检查结果
监理工程师
主体工程完成
签署质量验收单
监理工程师
签署开工令
总监理工程师
不同意
主体施工,自检合格、填报质量验收申请单
承包人
通知承包人返工
监理工程师
不合格
合格
进行下道工序施工
未完成
完成
返工
承包人
不合格
钢筋混凝土工程质量控制工作流程
验收轴线、标高
监理工程师
验收轴线、标高
监理工程师
钢筋工程自检合格
承包人
钢筋工程隐蔽验收
监理工程师
验收结果
整改
承包人
不合格
合格
模板工程自检合格
承包人
模板工程验收
监理工程师
整改
承包人
验收结果
不合格
检查浇注前的准备工作
监理工程师、承包人
签署混凝土浇注令
监理工程师
混凝土浇注
承包人
基层处理、材料准备
承包人
模板工程质量控制工作流程
测设轴线、标高、截面放样
承包人
轴、标高验收
监理工程师
整改
承包人
验收结果
不合格
合格
支撑、模板的安装、校正及自检
承包人
验收模板系统
监理工程师
验收结果
整改
承包人
不合格
合格
浇筑混凝土养护
承包人
提出拆模申请
承包人
检查混凝土强度是否达到要求
监理工程师
模板拆除、缺陷修补
承包人
熟悉结构施工图
承包人、监理工程师
钢筋工程质量控制工作流
钢材进场检验
承包人、监理工程师
钢筋翻样
承包人
钢材退场
承包人
验收结果
不合格
钢筋焊接现场取样试验
承包人、监理工程师
绑扎前的准备:清理基层、划线
承包人
检查钢筋成型质量、焊接质量
监理工程师
钢筋下料、加工
承包人
试焊
承包人、监理工程师
检查焊工上岗证
监理工程师
进场、挂牌堆放
承包人
合格
钢筋绑扎
承包人
焊接返工
承包人
验收结果
不合格
钢筋绑扎、预埋件、预留洞验收
承包人、监理工程师
返工或整改
承包人
验收结果
不合格
合格
签署隐蔽验收单
监理工程师
熟悉图纸、审查混凝土施工方案
监理工程师
混凝土工程质量控制工作流
原材料准备、检验
承包人、监理工程师
施工机具准备、检查
承包人
混凝土配合比试配、审定
承包人、监理工程师
随机抽检
动态控制
测坍落度
制作试块
承包人
监理工程师
返工
承包人
混凝土缺陷修补
承包人
检查修补方案
监理工程师
提出缺陷修补方案
承包人
进入下道工序施工
承包人
有无缺陷
混凝土质量检查
承包人、监理工程师
签署拆模通知
监理工程师
拆模申请
承包人
隐蔽验收情况
不合格
合格
签署混凝土浇筑令
监理工程师
混凝土搅拌、运输、浇筑、养护
承包人
有
签署中间验收证明
承包人
无
熟悉设计图纸和设计资料
承包人、监理工程师
预应力钢筋混凝土工程质量控制工作流
签署隐蔽验收单
监理工程师
检查张拉情况和张拉记录
监理工程师
预应力钢筋张拉
承包人
锚具防锈、孔道灌浆
承包人
验收预制构件质量
承包人、监理工程师
预应力钢筋按顺序张放
承包人
预应力筋放张拉申请
承包人
检查张拉情况和张拉记录
监理工程师
预应力钢筋张拉
承包人
混凝土浇筑
承包人
检查台座和张拉设备
承包人、监理工程师
准备台座和张拉设备
承包人
预应力钢筋进场检验
承包人、监理工程师
预应力锚具、夹具进场检验
承包人、监理工程师
检验结果
不合格 不合格
检验结果
退场、换
承包人
预应力钢筋下料、加工
承包人
合格
检查预应力筋的加工质量
承包人
后张法构件
先张法构件
支模、钢筋绑扎
承包人
预埋孔道施工
承包人
验收钢筋、模板 和预埋孔道
承包人、监理工程师
混凝土浇筑
承包人
预应力筋张拉申请
承包人
检查混凝土强度、批准张拉
监理工程师
检查混凝土强度、批准张放
监理工程师
构件安装工程质量控制工作流程
熟悉图纸、审查吊装方案
监理工程师
构件退场另进
承包人
重新调整
承包人
定位线验收
承包人、监理工程师
构件安装验收
承包人、监理工程师
构件试吊
承包人
构件验收
承包人、监理工程师
构件运输、堆放
承包人
检验结果
不合格
调整吊装方案
承包人、监理工程师
吊装情况
有问题
无
安装偏差
超标
合格
构件接头焊接质量验收
承包人、监理工程师
浇筑接头、接缝混凝土
承包人
审查混凝土或砂浆配比
监理工程师
检查构件接头、接缝的清理
监理工程师
检查构件安装工程资料
监理工程师、承包人
熟悉施工图纸
监理工程师
砖石工程质量控制工作流程
图纸会审
承包人、监理工程师
审查施工组织设计
监理工程师
技术交底
承包人
基础清理、浇水、找平
承包人
砖(石)进场验收
承包人、监理工程师
砂浆用水泥、砂、石灰膏等检验
承包人、监理工程师
弹平面位置线、立皮数杆
承包人
砖(石)墙手摞底、砌筑
承包人
砂浆质量控制
监理工程师
墙体拉结钢筋放置、检查
承包人、监理工程师
预制构件、预埋件安装、检查
承包人、监理工程师
墙体自检
承包人
墙体验收
监理工程师
地面与楼面工程质量控制的工作流程
须同时报
·施工方案
·分包人的资质证明
·管理人员名单
·材料到场情况
填写地面、楼面施工申请
承包人
审核施工申请
监理工程师
审核结果
不同意
必须附
·各项材料合格证
·各项裁量试验报告
·自检合格
签中间验收签证
监理工程师
填写基础隐蔽验收通知单
承包人
现场检查
监理工程师
返工
审核结果
不合格
隐蔽验收单签证
监理工程师
填报中间验收签证
审查中间验收资料
现场检查或抽样检查
监理工程师
填报楼、地面分部工程质量评定表
承包人
填写面层质量验收通知
承包人
审查中间验收资料
监理工程师
现场检查
监理工程师
审核结果
返工
不合格
合格
审核结果
返工
不合格
必须附
·材料合格证
·验收报告
·现场实测数据
·隐蔽验收资料
审核结果
整改
不合格
合格
签中间验收签证
监理工程师
返工
装饰工程质量控制工作流程
申报施工方案
承包单位
修改重报
审批施工方案
监理工程师
监理工程师签发质量认可书
进场材料检验
承包单位、监理工程师
报有关资料
现场巡视、抽检
监理工程师
按工序自检、报验
承包单位
按规范施工
承包单位
另进
不合格清退
修整
不合格
不合格
下一道工序施工
承包单位
建筑设备安装工程质量控制工作流程
熟悉图纸,将工艺图与土建图对照,核查有无矛盾参加图纸会审
监理工程师
按要求填写各栏目,并须附上
·施工方案
·工人、技术人员概况
·机械品种、数量
·分包单位资质证件
开工申请
承包人
审核内容包括
·分包人的资格
·有关工种操作人员的上岗证
·施工组织设计,施工方案等
核查开工申请
监理工程师
审核结果
承包人
修理完善
不同意
按设计要求核验施工材料或器材,必要时做材性试验
监理工程师
制作零部件、预埋件及隐蔽工程
承包人
检验结果
不合格
返工
现场验收制作的零部件预埋件及隐蔽工程
监理工程师
返工
验收结果
不合格
合格
签认零部件制作质量验收单或隐蔽工程验收单
监理工程师
部件及设备准备安装
整改
通知整改
设备开箱检查内容
1.设备型号规格是否与设计相符
2.设备外观是否完好无损,零配件是否齐全
通知整改
返工
整改
签认试(耐)压报告单
监理工程师
签认安装质量验收单
监理工程师
部件及设备安装质量验收
监理工程师
安装现场验收内容为:设备基础、管理道孔洞、预埋件等的坐标位置、标高、大小等
设备开箱验收
业主、承包人、监理工程师
安装现场验收(土建与安装中间交接验收)
承包人、监理工程师
不合格 不合格
验收结果
验收结果
业主解决
部件及设备安装
承包人
验收结果
不合格
系统强度、严密性、真空度等试验及敏感件试验、电气耐压验等
承包人
现场核查或复测
监理工程师
验收结果
不合格
系统单机无负荷试车
承包人
测试结果
返工、整改
重新返工、整改
审核该单项所有质量检验评定表及评定等级
监理工程师
签认测定数据与调试报告
业主、承包人、监理工程师
竣工验收
审核竣工资料
监理工程师
由业主负责,对系统进行复核实验测定与调试
业主、设计单位、承包人、监理工程师
签认单机试运转记录
监理工程师
审核测试结果
现场检查或复测
各有关专业监理工程师
不合格
不合格
