水利工程抽样检测频率参考.doc

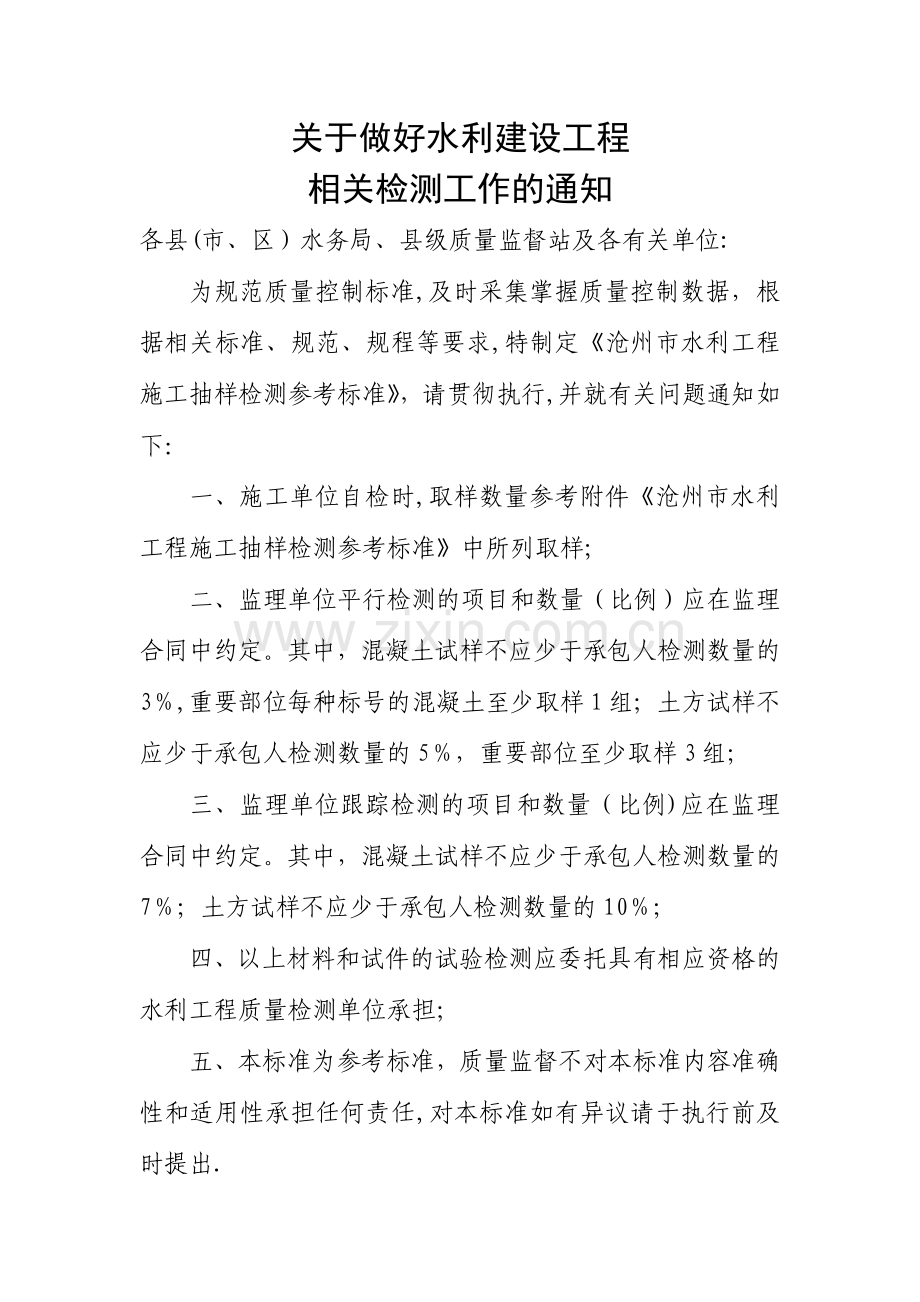

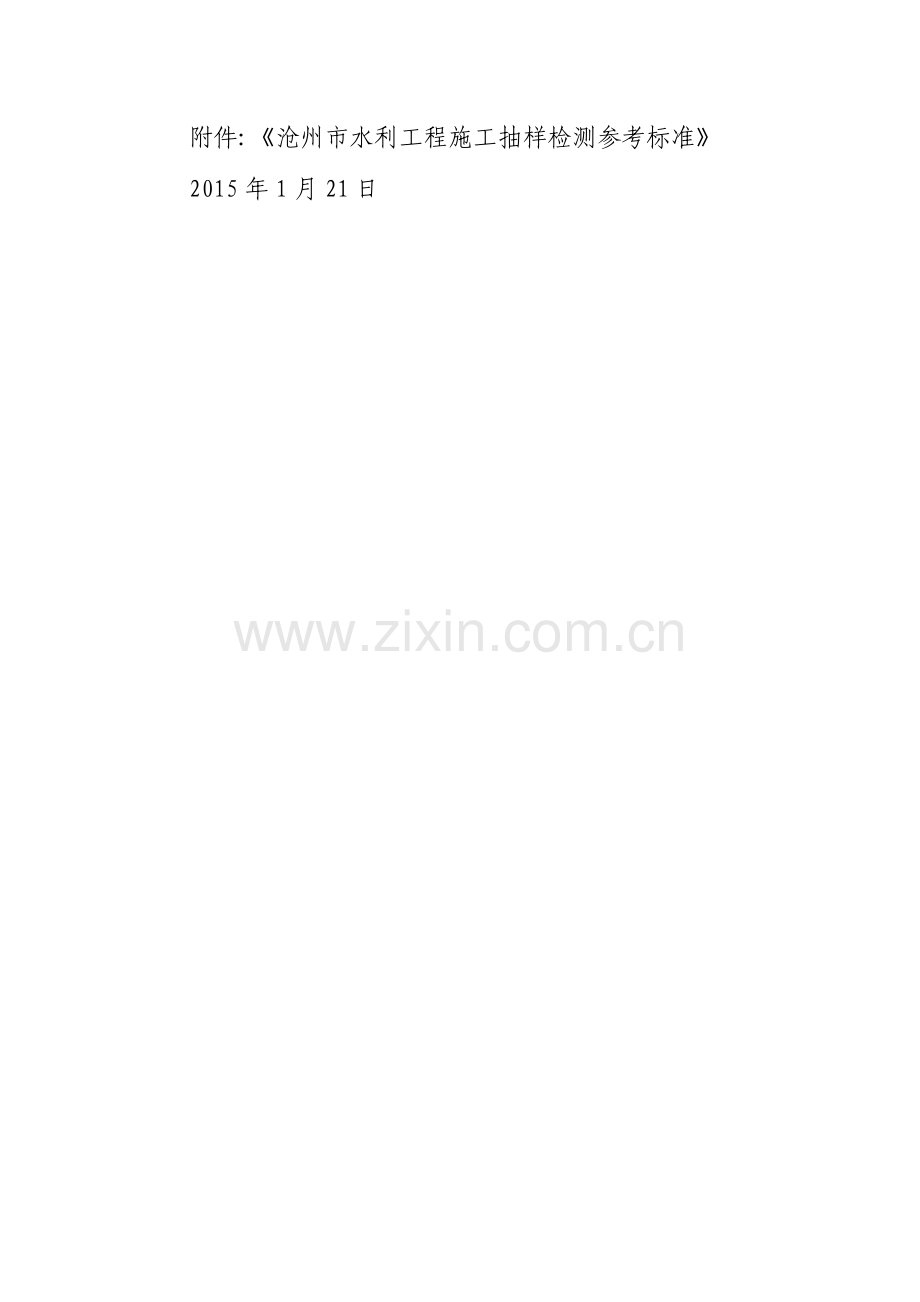

关于做好水利建设工程相关检测工作的通知各县(市、区）水务局、县级质量监督站及各有关单位:为规范质量控制标准,及时采集掌握质量控制数据，根据相关标准、规范、规程等要求,特制定沧州市水利工程施工抽样检测参考标准，请贯彻执行,并就有关问题通知如下：一、施工单位自检时,取样数量参考附件沧州市水利工程施工抽样检测参考标准中所列取样;二、监理单位平行检测的项目和数量（比例）应在监理合同中约定。其中，混凝土试样不应少于承包人检测数量的3,重要部位每种标号的混凝土至少取样1组；土方试样不应少于承包人检测数量的5，重要部位至少取样3组；三、监理单位跟踪检测的项目和数量（比例)应在监理合同中约定。其中，混凝土试样不应少于承包人检测数量的7；土方试样不应少于承包人检测数量的10；四、以上材料和试件的试验检测应委托具有相应资格的水利工程质量检测单位承担；五、本标准为参考标准，质量监督不对本标准内容准确性和适用性承担任何责任,对本标准如有异议请于执行前及时提出.附件:沧州市水利工程施工抽样检测参考标准 2015年1月21日附件沧州市水利工程施工抽样检测参考标准沧州市水利工程质量监督站目录一、常用原材料及中间产品抽样检测1（一）水泥1（二）砂子2（三）石子2（四)混凝土外加剂3（五）粉煤灰4（六）矿渣粉5（七)拌和用水6(八)钢筋6（九)烧结普通砖8（十）烧结空心砖（烧结空心砌块）8（十一)砂浆9（十二）混凝土试块9（十三)块石10二、土方工程10（一)回填土10(二)堤基表层土11（三）碾压筑堤土料11(四）防渗体填筑黏土12三、混凝土工程12(一)混凝土实体12（二）混凝土灌注桩成桩12(三）振冲碎石桩13（四)混凝土坍落度14（五）砼生产过程中原材料检验14(六）砼原材料称量15四、土工合成材料15（一)土工布15（二)复合土工膜16五、止水材料17(一）密封胶17(二)橡胶止水带18(三）闭孔泡沫塑料板19一、常用原材料及中间产品抽样检测(一）水泥1.检验标准:通用硅酸盐水泥（GB1752007）.2.检测项目：凝结时间、强度、安定性、标准稠度需水量、不溶物、三氧化硫、烧失量、氧化镁、氯离子。选择性指标：细度（比表面积）、碱含量。3.取样基数：混凝土结构工程施工质量验收规范（GB50204-2002）规定对同一生产厂家、同一品种、同一等级、同一批号的水泥袋装200t为一验收批，散装不超过500t为一验收批,如不足也作为一取样单位。水工混凝土施工规范（SL6772014)规定袋装水泥储运时间超过3个月,散装水泥超过6个月，使用前应重新检验.4.抽样方式：可连续取，也可从20个以上不同部位抽取等量试样。5。取样数量：不少于12kg.6。检验依据：水泥化学分析方法（GB/T176-2008）；水泥标准稠度用水量、凝结时间、安定性检验方法（GB/T13462001)；水泥胶砂强度检验方法（ISO法）（GB/T17671-1999)。（二）砂子1。检验标准：水工混凝土施工规范（SL677-2014）。2。检测项目:表观密度、细度模数、表面含水率、含泥量、坚固性、泥块含量、石粉含量(人工砂)、硫化物及硫酸盐含量、云母含量、轻物质含量、有机质含量。选择性指标：碱活性。3.取样基数：以同一产地、同一规格每400m3或600t为一验收批，不足上述量者按一验收批计。4。抽样方式：应均匀分布，取样前先将取样部位表面铲除，从8个不同部位抽取等量试样，组成1组样品.5.取样数量：不少于40kg。6。检验依据：水工混凝土试验规程（SL3522006)。（三）石子1。检验标准：水工混凝土施工规范（SL6772014）.2.检测项目：颗粒级配、吸水率、含泥量、泥块含量、针片状颗粒含量、超逊径含量、压碎指标值、有机质含量、坚固性、硫化物及硫酸盐含量、软弱颗粒含量。选择性指标：碱活性。3。取样基数:以同一产地、同一规格每400m3或600t为一验收批，不足上述量者按一验收批计。每一验收批取样一组.4.抽样方式：均匀分布,取样前先将取样部位表面铲除,从16个不同部位抽取等量试样，组成1组样品。5。取样数量:不少于60kg。6.检验依据:水工混凝土试验规程（SL352-2006）(四）混凝土外加剂1.检验标准：混凝土外加剂（GB80762008）；水工混凝土外加剂技术规程（DL/T5100-2014）;混凝土防冻剂(JC475-2004） 。2。检测项目：（1）减水剂：减水率、含气量、泌水率比、凝结时间之差、抗压强度比、28d收缩率比、1h经时变化量(坍落度和含气量）、氯离子含量、总碱量、含固量(液体）、含水率（固体）、密度、细度、pH值、硫酸钠含量。（2）引气减水剂、引气剂：减水率、泌水率比、含气量、凝结时间之差、1h经时变化量(含气量）、抗压强度比、28d收缩率比、相对耐久性(200次）、氯离子含量、总碱量、含固量（液体）、含水率(固体）、密度、细度、pH值、硫酸钠含量。（3）防冻剂：减水率、泌水率比、含气量、凝结时间差、抗压强度比、28d收缩率比、渗透高度比、50次冻融强度损失率比、氯离子含量、碱含量、固体含量（液体）、含水率（固体)、密度、细度、水泥净浆流动度。3.取样基数：掺量大于等于1%同品种的外加剂每一批号为100t,掺量小于1的外加剂每一批号为50t，不足100t或50t的也应按一个批量计。4。抽样方式：可连续取样，也可从20个以上不同部位抽取等量试样,试样混合均匀.5。取样数量：每一批号取样数量不少于0。2t水泥所需用量。6。检验依据：混凝土外加剂（GB80762008);混凝土外加剂匀质性试验方法(GB80772000）;水工混凝土外加剂技术规程（DL/T5100-2014）;混凝土防冻剂（JC475-2004）。（五)粉煤灰1检验标准：水工混凝土掺用粉煤灰（DL/T5055-2007）；用于水泥和混凝土中的粉煤灰(GB/T1596-2005）。2检测项目：细度、需水量比、烧失量、含水量、 三氧化硫、游离氧化钙、安定性.选择性指标：均匀性、碱含量。3取样基数:以连续供应相同等级、相同种类不超过200t为一验收批，不足上述量者按一验收批计。每一验收批取样一组。4抽样方式：可连续取样，也可从lO个以上不同部位抽取等量试样。5取样数量：不少于3kg.6检验依据:水工混凝土掺用粉煤灰（DL/T5055-2007）；用于水泥和混凝土中的粉煤灰（GB1596-2005)；水泥化学分析方法（GB/T1762008）。（六）矿渣粉1检验标准:用于水泥和混凝土中的粒化高炉矿渣粉(GB/T18046-2008）.2检测项目：密度、比表面积、活性指数、流动度比、含水量、三氧化硫、烧失量、氯离子。选择性指标：碱含量。3取样基数：以同一产地、同-规格不超过200t为一验收批,不足上述量者按一验收批计。每一验收批取样一组。4抽样方式:可连续取样，也可从20个以上不同部位抽取等量试样，试样混合均匀.5取样数量：不少于20kg。6检验依据：水泥密度测定方法(GB/T208-2014）；水泥比表面积测定方法（勃氏法）（GB/T 80742008)；用于水泥和混凝土巾的粒化高炉矿渣粉（GB/T18046-2008）；水泥化学分析方法（GB/T 1762008）.（七)拌和用水1.检验标准:水工混凝土施工规范（SL6772014）；混凝土用水标准（JGJ63-2006）.2.检测项目:pH值、不溶物、可溶物、氯化物、硫酸盐、水泥凝结时间对比、水泥胶砂强度对比。3。取样基数：每6个月检验一次.4。抽样方式：随机取样。5。取样数量：不少于8L。6。检验数据:水工混凝土试验规程(SL352-2006）;水泥标准稠度用水量、凝结时间、安定性检验方法(GB/T1346-2001)；水泥胶砂强度检验方法（ISO)(GB/T176711999)；水质悬浮物的测定重量法（GB11901-1989）;水泥化学分析方法（GB/T1762008).（八)钢筋211。钢筋原材材料名称及相关标准代表批量检验项目取样方法及长度每批取样数量拉伸弯曲重量偏差钢筋混凝土用热轧光圆钢筋（GB1499.12008）（GB/T228。12010)(GB/T232-2010）同一厂别、同一炉罐号、同一规格、同一尺寸，每60t为一验收批次,不足60t也按一批计。必检:拉伸试验（屈服强度、抗拉强度、断后伸长率）、弯曲试验、重量偏差。其余：最大率总伸长率、表面质量.每盘（根）去掉端部500mm后任选2根再截取试样,每根截取1根拉伸试样1根弯曲试样,拉伸试件长约500mm，冷弯试件长约300mm,重量偏差试件不小于500mm.2根2根不少于5根钢筋混凝土用热轧带肋钢筋（GB 1499.22007）（GB/T228.1-2010)（GB/T232-2010）钢筋混凝土用余热处理钢筋（GB130142013）（GB/T228。1-2010)（GB/T2322010）低碳热轧圆盘条(GB/T701-2008)（GB/T228。12010)（GB/T2322010）必检：拉伸试验（抗拉强度、断后伸长率）、弯曲试验其余:表面质量。每盘（根）去掉端部500mm后任选2盘再截取试样，1盘截取1根拉伸试样1根弯曲试样，另1盘截取弯曲试样，拉伸试件长约500mm,冷弯试件长约200mm。1根2根/碳素结构钢(GB/T7002006)（GB/T228。1-2010）（GB/T2322010)必检：拉伸试验(屈服强度、抗拉强度、断后伸长率）、弯曲试验.其余：硬度。每盘（根）去掉端部500mm后任选1根再截取1根拉伸试样1根弯曲试样,拉伸试件长约500mm,冷弯试件长约250mm。1根1根/2.钢筋连接材料名称及相关标准代表批量检验项目取样方法、长度及取样数量搭接焊、帮条焊、电渣压力焊（JGJ182012)（JGJ/T27-2014）300个同牌号同直径钢筋、同形式接头为一批，不足300个接头时，按一批计。拉伸强度任取3个接头,长约500mm。闪光对焊(JGJ18-2012）(JGJ/T27-2014）同一台班内由同一焊工完成的300个同牌号、同直径钢筋焊接接头为一批.可在一周内累计，一周内累计仍不足300个接头时,按一批计。拉伸强度、弯曲任取6个接头，3个拉伸，3个弯曲。拉伸长约500mm，弯曲长约300mm。注：牌号带E的钢筋，如HRB400E，除表中指标外还要检测强屈比、超屈比、最大力下总伸率三个指标（九)烧结普通砖1检验标准:烧结普通砖(GB/T510l2003）.2检测项目：抗压强度、泛霜、冻融、石灰爆裂吸水率、饱和系数。3取样基数:每15万块为一验收批，不足15万块也按一批计。4抽样方式：每一验收批随机抽取试样一组10块.5检验依据：砌墙砖试验方法（GB/T2542-2012）.（十）烧结空心砖（烧结空心砌块）1检验标准：烧结空心砖和烧结空心砌块（GB13545-2003)。2检测项目：抗压强度（大面）、密度、冻融、泛霜、石灰爆裂、吸水率。3取样基数：每3万块为一验收批，不足3万块也按一批计。4抽样方式:每批从尺寸偏差和外观质量检验合格的砖中，随机抽取抗压强度试验试样一组（5块）。5检验依据：砌墙砖试验方法（GB/T25422012）。（十一)砂浆1。检验标准:符合设计要求.2。检测项目:抗压强度。3.取样基数:同一标号试件数量28天龄期每250m3砌体成型一组。4.抽样方式:随机取样.5。检验依据：水工混凝土试验规程（SL352-2006）.(十二)混凝土试块1。检验标准：符合设计要求。2.检测项目:抗压强度、抗拉强度、抗冻性、抗渗性。3.取样基数:抗压强度的检验同一等级混凝土的试样数量以28天龄期的试件按每100m3成型试件1组（水利标准要求采用150mm150mm*150mm试件）不足100 m3按一验收批计；抗拉强度的检验同一等级混凝土的试样数量以28天龄期的试件按每2000 m3成型试件l组；抗冻、抗渗或其他特殊指标应适当取样，其数量可按每季度施工的主要部位取样成型12组.4。抽样方式：随机取样.5.检验依据：水工混凝土试验规程（SL3522006)。（十三）块石1。检验标准：符合设计要求.2.检测项目：饱和抗压强度、容重、软化系数、冻融试验。3.取样基数:每5000t为一验收批,不足部分也按一批计。4。检验依据：水利水电工程岩石试验规程(SL264-2001）.二、土方工程（一）回填土1。检验标准：堤防工程施工规范（SL260-2014）。2.检测项目:干密度。3。取样基数：每层回填l00l50m3取样一个.4。抽样方式：随机取样。5。检验依据:土工试验规程 （SL237-1999）（二）堤基表层土1.检验标准：堤防工程施工规范(SL2602014)。2。检测项目:干密度。3。取样基数：每400800m2取样一个。4。抽样方式:随机取样。5。检验依据：土工试验规程（SL237-1999)。（三)碾压筑堤土料1.检验标准：堤防工程施工规范(SL2602014）。2.检测项目：干密度.3。取样基数：每层填筑量l00l50m3取样一个。堤防加固的狭长作业面,取样可按每层2030m取样一个。不合格土样干密度值不得低于设计干密度值的96；不合格土样不得集中在局部范围内。4。抽样方式：应在面上均匀分布，不得随意挑选，特殊情况下取样须加注明：应有压实层厚的下部1/3处取样，若下部1/3的厚度不足环刀高度时,以环刀底面达下层顶面时环刀取满土样为准，并记录压实层厚度。5.检验依据:土工试验规程(SL2371999)。（四）防渗体填筑黏土1.检验标准：堤防工程施工规范(SL602014）.2。检测项目：干密度。3。取样基数：按堤轴线长度每2030m取一个测点.不合格土样干密度值不得低于设计干密度值的96；不合格土样不得集中在局部范围内.4。抽样方式：随机取样.5.检验依据:土工试验规程(SL237-1999）.三、混凝土工程（一）混凝土实体1。检验标准：符合设计要求。2.检测项目:抗压强度。3.取样基数：当对质量有怀疑时进行检验.4.抽样方式:现场对质量有怀疑部位检验。5。检验依据：回弹法检测混凝土抗压强度技术规程(JGJ/T232001）；超声回弹综合法检测混凝土强度技术规程（CECS 02:2005）。（二）混凝土灌注桩成桩1。检验标准：符合设计要求。2。检测项目：桩身完整性、单桩竖向承载力、单桩水平承载力、混凝土强度。3。取样基数:桩身完整性不少于该批桩总数的20，且不得少于10根；单桩承载力不少于总桩数的1，且不少于3根，工程总桩数在50根以内时，应不少于2根.灌注桩混凝土强度检验每根灌注桩取样1组。4.抽样方式:随机取样。5。检验依据：建筑基桩检测技术规范（JGJ106-2003);水工混凝土试验规程（SL352-2006）。（三）振冲碎石桩1。检验标准：符合设计要求。2.检测项目:桩体密实度、复合地基承载力.3。取样基数：桩体密实度根据工程重要性和工程地质条件的复杂性宜为总桩数的13，单项工程不少于3根;载荷试验检测点数量为每200400根桩抽检1点，且检测点的总数不少于3点.4.抽样方武：随机取样.5.检验依据：水电水利工程振冲法地基处理技术规范（DL/T 52142005）；建筑基桩检测技术规范（JGJ106-2003）。（四)混凝土坍落度1.依据：水工混凝土施工规范（SL677-2014）；水工混凝土试验规程（SL352-2006)。2。检测要求:每班混凝土坍落度出机口检测4次，仓面检测2次。3。质量标准：混凝土的坍落度，应根据建筑物的性质、钢筋含量、混凝土运输、浇筑方法和气候条件决定，尽量采用小的坍落度。混凝土在浇筑地点的坍落度见表1 -1。表11混凝土在浇筑地点的坍落度混凝土类别坍 落 度 （cm）素混凝土或少筋混凝土l4配筋率不超过1的钢筋混凝土36配筋率超过1%的钢筋混凝土59闸底板、墩、墙等一般配筋46桥梁,配筋较密,捣实较难68胸墙、岸墙、翼墙等薄壁墙,断面狭窄。配筋较密,捣实困难8lO水下灌注混凝土1822 注：有温度控制要求或高、低温季节浇筑混凝土时,其坍落度可根据实际情况酌量增减。（五）砼生产过程中原材料检验1.依据:水工混凝土施工规范（SL677-2014).2.检测要求：每4h检测1次砂、石含水量，雨雪天气等特殊情况加密监测；砂的细度模数和人工砂的石粉含量、天然砂的含泥量应每天检测一次；粗骨料的超逊径、含泥量每8h检测一次;外加剂溶液的浓度应每天检测12次。(六）砼原材料称量1。依据：水工混凝土施工规范(SL6772014)。2.检测要求：在混凝土拌和生产中，应使用计量器具对各种原材料的配料称量进行检查记录，每8h不应少于2次。计量器具应定期（每月不少于一次）检验校正，在必要时随时抽检。每班称量前，应对称量设备进行零点校验。3。质量标准：对水泥、水、外加剂、掺合料称量的容许偏差规定为1，骨料称量的容许偏差为2。四、土工合成材料（一）土工布1检验标准：土工合成材料测试规程（SL2352012）、土工合成材料_短纤针刺非织造土工布(GB/T176381998）。2检测项目：幅宽、外观、单位面积质量、断裂强力、断裂伸长率、CBR顶破强力、有效孔径O90（O95）、撕破强力、垂直渗透系数。3取样基数：以100条为一验收批。4抽样方式：随机取样。5取样数量：2条.6检验依据：土工合成材料_短纤针刺非织造土工布（GB/T176381998）；土工布单位面积质量的测定方法(GB/T 13762-2009)；土工布及其有关产品宽条拉伸试验（GB/T 15788-2005)；土工布顶破强力试验方法；（GB/T148001993）土工布及其有关产品有效孔径的测定干筛法（GB/T147992005）；土工布梯形法撕破强力试验方法(GB/T137631992）；土工布及其有关产品无负荷时垂直渗透特性的测定（GB/T15789-2005）。(二)复合土工膜1检验标准：土工合成材料测试规程(SL235-2012)、土工合成材料 非织造布复合土工膜（GB/T176422008）.2检测项目：幅宽、外观、纵横向断裂度、纵横向标准强度对应伸长率、GBR顶破强力，纵横向撕破强力、耐静水压、垂直渗透系数、剥离强度。3取样基数：以同一原料、同一配方、同一工艺、同一规格为一验收批数量不得超过100卷.4抽样方式：随机抽取1卷.5取样数量：截取全幅宽1m长为试样。6检验依据：土工合成材料 非织造布复合土工膜（GB/T17642008)土工布单位面积质量的测定方法（GB/T 137622009）；土工布拉伸试验方法宽条样法(GB/T l57882005）；土工布顶破强力试验方法(GB/T148001993）;土工布梯形法撕破强力试验力方法（GB/Tl3763-1992)；土工布及其有关产品动态穿孔试验 落锥法(GB/Tl76301998)；土工合成材料防渗性能第一部分：耐静水压的测定（GB/T19979.1-2005）;土工合成材料防洛性能第二部分:渗透系数的测定（GB/T19979。1-2006）。五、止水材料（一)密封胶1检验标准:聚氨酯建筑密封胶(JC/T4822003);聚硫建筑密封胶（JC/T4832006）。2检测项目:外观、密度、流动性、表干时间、挤出性、适用期、弹性恢复率、拉伸模量、定伸粘结性、浸水后定伸粘结性、冷拉一热压后粘结性、质量损失率。3取样基数:以同一品种、同一类型产品每5t为一验收批，不足上述量者，按一个验收批计。4抽样方式：随机抽取3件包装箱，从每件包装箱中随机抽取23支样品,共取69支。 5取样数量：不少于4kg。6检验依据：聚氨酯建筑密封胶（JC/T4822003);聚硫建筑密封胶（JC/T4832006)；建筑密封材料试验方法 第2部分:密度的测定(GB/T13477.22002）；建筑密封材料试验方法 第6部分：流动性的测定（GB/T 13477。62002）;建筑密封材料试验方法 第5部分：表干时间的测定(GB/T13477.52002)；建筑密封材料试验方法 第3部分:使用标准器具测定密封材料挤出性的方法 （GB/T13477.3-2002）；建筑密封材料试验方法 第17部分：弹性恢复率的测定（GB/T13477.17-2002）；建筑密封材料试验方法 第8部分:拉伸粘结性的测定（GB/T13477.82002);建筑密封材料试验方法.第10部分：定伸粘结性的测定（GB/T13477.10-2002);建筑密封材料试验方法 第11部分：浸水后定伸粘结性的测定（GB/T13477。112002）;建筑密封材料试验方法 第13部分:冷拉-热压后粘结性的测定（GB/T13477。13-2002）；建筑密封材料试验方法 第19部分：质量与体积变化的测定(GB/T13477。192002）.(二）橡胶止水带1检验标准:高分子防水材料 第二部分止水带（GB 18173.22014）。2检测项目：尺寸公差、外观质量、硬度、拉伸强度、扯断伸长率、撕裂强度、压缩永久变形、热空气老化、脆性温度、臭氧老化。3取样基数：以同标记500米为一验收批,逐一进行规格尺寸和外观质量检验。不足上述量者按一验收批计4抽样方式:在验收合格的样品中随机抽取足够的试样,进行物理性能检验。5取样数量:不少于2m。6检验依据:高分子防水材料 第二部分:止水带(GB 18173.2-2014）;橡胶袖珍硬度计压入硬度试验方法（GB/T 5312008）；硫化橡胶或热塑性橡胶拉伸应力应变性能的测定 (GB/T5282009)；硫化橡胶或热塑性橡胶撕裂强度的测定（GB/T5292008)；硫化橡胶、热塑性橡胶常温、高温和低温下压缩永久变形测定（GB/T77591996);硫化橡胶低温脆性的测定（GB/T152561994）；硫化橡胶或热塑性橡胶热空气加速老化和耐热试验（GB/T3512-2001）；硫化橡胶或热塑性橡胶耐臭氧龟裂静态拉伸试验（GB/T 7762-2003）。（三)闭孔泡沫塑料板1检验标准：设计文件.2检测项目：密度、抗拉强度、断裂伸长率、撕裂强度、压缩强度、压缩永久变形、吸水性.3取样基数：以同一品种每l5m3为一验收批。4抽样方式：随机取样。5检验依据：泡沫塑料和橡胶表观（体积)密度的测定（GB/T 63432009);软质泡沫聚合物材料拉伸强度和断裂伸长率的测定（GB63442008）；高聚物多孔弹性材料撕裂强度的测定（GB 108082006)；塑料直角撕裂性能试验方法（QB/T113091）；硬质泡沫塑料压缩试验方法（GB8813-2008）;软质泡沫聚合材料压缩永久变形的测定(GB6669-2008)；泡沫塑料吸水性试验方法（QB/T66692004)。其它未列检测试验项目,按照相关规范要求和合同约定执行。本标准为参考标准，质量监督不对本标准内容准确性和适用性承担任何责任，对本标准如有异议请于执行前及时提出。
