电力拖动控制线路与技能训练-试卷及答案.doc

班 级

姓 名

学 号

学年度 第 二学期 试卷一
《 电力拖动控制线路与技能训练 》
适用班级： 　　　　 　 出题人：
项目
第一题
第二题
第三题
第四题
第五题
第六题
总分
评分人
得分

得 分

评分人

一．判断题.对的打“√”，错的打“×”（每题1分，共60分）
1、低压断路器只能起控制电路接通和断开的作用，不能起保护作用. ( )
2、倒顺开关外壳上的接地螺钉应可靠接地。 （ ）
3、按钮的触头允许通过的电流较小，一般不超过10A.
4、主令控制不使用时，手柄应停在零位。 （ ）
5、接触器除用来通断大电流电路外，还具有欠电压和过电压保护功能。（ ）
6、交流接触器中主要的发热部件是铁心。( ）
7、交流接触器的线圈一般做成细而长的圆筒形，以增强铁心的散热效果.（ ）
8、、按下复合按钮时，其常开触头和常闭触头同时动作。 （ ）
9、交流接触器的线圈电压过高或过低都会造成线圈过热，甚至烧毁.（ ）
10、直流接触器铁心端面不需要嵌装短路环。（ )
11、为了使直流接触器线圈散热良好，常常将线圈作成长又薄的圆筒形。（ ）
12、在用样电气参数下，熄灭直流电弧比熄灭交流电弧要困难.( ）
13、运行中的交流接触器，其铁心端面不允许涂油防锈。（ ）
14、继电器和零压继电器在线路正常工作时铁心和衔铁是不吸合的。 （ ）
15、JZ7-4A型中间继电器有4对常开触头、4对常闭触头。 （ )
16、当电路发生短路或过载故障时，过电流继电器的触头即动作。 （ ）
17、在电路正常工作时，欠电流继电器的衔铁与铁心始终是吸合的。 （ ）
18、欠压继电器和零压继电器在线路正常工作时铁心和衔铁是不吸合的.（ ）
19、JS7-A系列断电延时型和通电延时型时间继电器的组成元件是通用的。（ ）
20、时间继电器金属底板上的接地螺钉必须与接地线可靠连接。（ ）
21、热继电器都带断相保护装置。 （ )
22、熔断器和热继电器都是保护电器,两者可以互相代用。 （ ）
23、带断相保护装置的热继电器只能对电动机作断相保护,不能做过载保护. （ ）
24、热继电器动作不准确时,可轻轻弯折热元件以调节动作值。( )
25、流过主电流和辅助电路中的电流相等。 （ ）
26、电路图中一般主电路垂直画出时辅助电路要水平画出。 （ ）
27、布置图中各电器的文字符号，必须与电路图和接线图的标注一致。 （ ）
28、安装控制线路时，对导线的颜色没有具体要求. （ ）
29、按元件的明细表选配的电器元件可直接安装，不用检验。 （ ）
30、接触器自锁控制线路具有失压和欠压保护作用。 （ ）
31、在三相异步控制线路中，熔断器只能用作短路保护。 （ )
32、所谓点动控制是指点一下按钮就可以使电动机启动并连续运转控制方法。 ( ）
33、倒顺开关进出线接错易造成两相电源短路.（ ）
34、用倒顺开关控制电动机的正反转时，可以直接把手柄由“顺”扳至“倒”的位置，使电动机反转。（ ）
35、为了保证三相异步电动机实现反转，正、反转接触器的主触头必须按相同的相序并接后串接在主电路中。（ ）
36、接触器联锁正反转控制线路的优点是工作安全可靠，操作方便。（ ）
37、按钮、接触器双重联锁正反转控制线路的优点是工作安全可靠，操作方便。（ ）
38、由于直接启动所用电气设备少，线路简单，维修量较小，故电动机一般采用直接启动。（ )
39、凡是在正常运行时定子绕组作△形连接的异步电动机均可采用Y-△降压启动。( ）
40、采用Y-△降压启动的电动机需要6个出线端，而采用延边△形降压启动的电动机则需要9个出线端。（ ）
41、采用延边△形降压启动时,电动机每相定子绕组承受的电压等于△形接法时的相电压。（ ）
42、并励直流电动机常采用电枢回路串电阻的方法启动。（　　)
43、只要切断直流电动机的电源，电动机就会在能耗制动下迅速停转。（　　）
44、在三相交流电力系统中，最常见和最危险的故障是各种形式的短路（　)
45、电动机的额定转速必须选在７５０～１５００ｒ／ｍｉｎ的范围内（　）
46、熔断器串接于被保护电路中，电流通过熔体时产生的热量与电流平方和电流通过的时间成正比，电流越大，则熔体熔断时间越短，这种特性称为熔断器的正时限保护特性。（ ）
47、快速熔断器  它主要用于半导体整流元件或整流装置的短路保护。( ）
48、中间继电器的基本结构和工作原理与接触器相类似,但它没有主触头、辅助触头之分，且触头数量较多.也是由线圈、静铁心、动铁心、触头系统和复位弹簧等组成。（ )
49、电流继电器的输入量是电压，它是根据输入电压大小而动作的继电器。电流继电器的线圈串入电路中，以反映电路电流的变化，其线圈匝数多、导线粗、阻抗大。（ ）
50、凸轮控制器是一种大型的手动控制器,主要用于重设备中直接控制中小型绕线式异步电动机的起动、停止、调速、换向和制动，也适用于有相同要求的其他电力拖动场合。（ ）
51、防爆式异步电动机是一种全封闭的电动机，它把电动机内部和外界的易燃、易爆气体隔开，多用于有汽油，酒精、天然气、煤气等易爆性气体的场所
（ ）

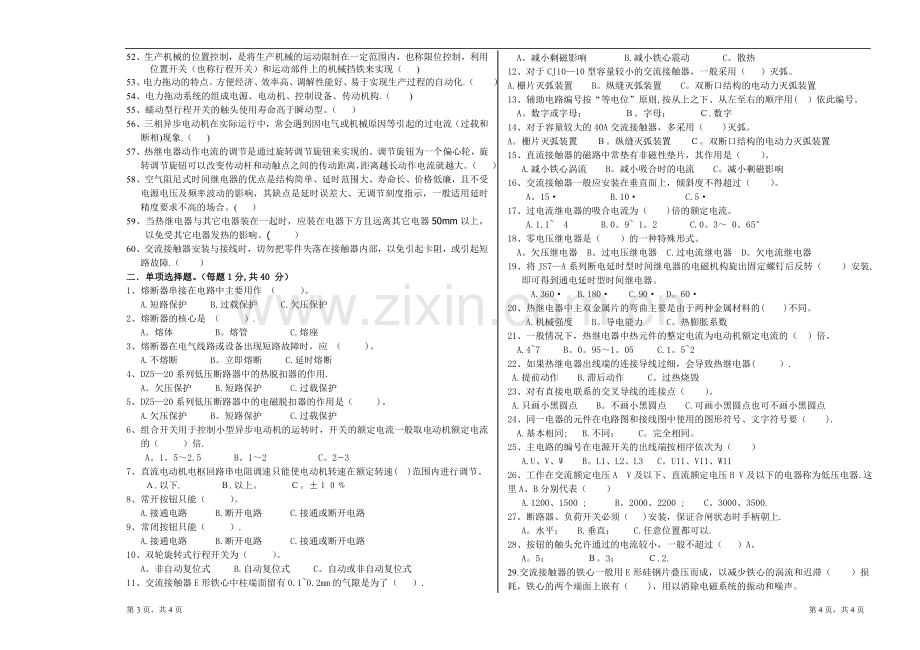

52、生产机械的位置控制，是将生产机械的运动限制在一定范围内，也称限位控制，利用位置开关（也称行程开关）和运动部件上的机械挡铁来实现（ )
53、电力拖动的特点。方便经济、效率高、调解性能好、易于实现生产过程的自动化.（ ）
54、电力拖动系统的组成电源、电动机、控制设备、传动机构.（ )
55、蠕动型行程开关的触头使用寿命高于瞬动型。（ ）
56、三相异步电动机在实际运行中，常会遇到因电气或机械原因等引起的过电流（过载和断相)现象.（ )
57、热继电器动作电流的调节是通过旋转调节旋钮来实现的。调节旋钮为一个偏心轮，旋转调节旋钮可以改变传动杆和动触点之间的传动距离，距离越长动作电流就越大。（ ）
58、空气阻尼式时间继电器的优点是结构简单、延时范围大、寿命长、价格低廉，且不受电源电压及频率波动的影响，其缺点是延时误差大、无调节刻度指示，一般适用延时精度要求不高的场合。( ）
59、当热继电器与其它电器装在一起时，应装在电器下方且远离其它电器50mm以上，以免受其它电器发热的影响。( ）
60、交流接触器安装与接线时，切勿把零件失落在接触器内部，以免引起卡阻，或引起短路故障.（ ）
二．单项选择题。（每题1分,共40 分）
1、熔断器串接在电路中主要用作 （ ）。
A.短路保护 B.过载保护 C.欠压保护
2、熔断器的核心是 （ ）.
A。熔体 B。熔管 C.熔座
3、熔断器在电气线路或设备出现短路故障时，应 （ )。
A.不熔断 B。立即熔断 C.延时熔断
4、DZ5—20系列低压断路器中的热脱扣器的作用.
A。欠压保护 B.短路保护 C.过载保护
5、DZ5—20系列低压断路器中的电磁脱扣器的作用是（ )。
A.欠压保护 B。短路保护 C.过载保护
6、组合开关用于控制小型异步电动机的运转时，开关的额定电流一般取电动机额定电流的（ ）倍.
A。1。5～2.5 B。1～2 C。2~3
7、直流电动机电枢回路串电阻调速只能使电动机转速在额定转速(　)范围内进行调节。
Ａ.以下.　　　　Ｂ.以上。　　　Ｃ。±１０﹪
8、常开按钮只能（ ）。
A.接通电路 B.断开电路 C.接通或断开电路
9、常闭按钮只能（ ）.
A.接通电路 B.断开电路 C.接通或断开电路
10、双轮旋转式行程开关为（ ）。
A。非自动复位式 B.自动复位式 C。自动或非自动复位式
11、交流接触器E形铁心中柱端面留有0.1~0.2mm的气隙是为了（ ）.
A。减小剩磁影响 B.减小铁心震动 C。散热
12、对于CJ10—10型容量较小的交流接触器，一般采用（ ）灭弧。
A.栅片灭弧装置 B。纵缝灭弧装置 C。双断口结构的电动力灭弧装置
13、辅助电路编号按“等电位”原则,按从上之下、从左至右的顺序用( ）依此编号。
A。数字或字母；　　　　Ｂ。字母；　　　Ｃ.数字
14、对于容量较大的40A交流接触器，多采用（ )灭弧。
A。栅片灭弧装置 Ｂ。纵缝灭弧装置　　Ｃ。双断口结构的电动力灭弧装置
15、直流接触器的磁路中常垫有非磁性垫片，其作用是（ ）。
A.减小铁心涡流 B。减小吸合时的电流 C。减小剩磁影响
16、交流接触器一般应安装在垂直面上，倾斜度不得超过（ ）。
A。15· B.10· C.5·
17、过电流继电器的吸合电流为（ )倍的额定电流。
A.1.1~ 4 B.0。9~ 1。2 C.0。3～ 0。65°
18、零电压继电器是（ ）的一种特殊形式。
A。欠压继电器 B。过电压继电器 C.过电流继电器 D。欠电流继电器
19、将JS7—A系列断电延时型时间继电器的电磁机构旋出固定螺钉后反转（ ）安装,即可得到通电延时型时间继电器。
A.360· B.180· C.90· D。60·
20、热继电器中主双金属片的弯曲主要是由于两种金属材料的( )不同。
A.机械强度 B。导电能力 C。热膨胀系数
21、一般情况下，热继电器中热元件的整定电流为电动机额定电流的（ ）倍。
A.4~7 B。0。95～1。05 C.1。5~2
22、如果热继电器出线端的连接导线过细，会导致热继电器( ）.
A.提前动作 B.滞后动作 C。过热烧毁
23、对有直接电联系的交叉导线的连接点（ ）。
A.只画小黑圆点 B。不画小黑圆点 C.可画小黑圆点也可不画小黑圆点
24、同一电器的元件在电路图和接线图中使用的图形符号、文字符号要（ ).
A.基本相同; B.不同； C。完全相同。
25、主电路的编号在电源开关的出线端按相序依次为（ ）
A.U、V、W B。L1、L2、L3 C。U11、V11、W11
26、工作在交流额定电压A V及以下、直流额定电压B V及以下的电器称为低压电器.这里A、B分别代表（ ）
A.1200、1500 ; B。2000、2200 ; C。3000、3500.
27。断路器、负荷开关必须（ )安装，保证合闸状态时手柄朝上.
A。水平； B.垂直； C.任意位置都可以.
28、按钮的触头允许通过的电流较小，一般不超过（ ）A。
A。5；　　　　Ｂ。3；　　　Ｃ.2.
29.交流接触器的铁心一般用E形硅钢片叠压而成，以减少铁心的涡流和迟滞（ ）损耗，铁心的两个端面上嵌有（ )，用以消除电磁系统的振动和噪声。
A。短路环；　　　　Ｂ。静铁心;　　　Ｃ。动铁心。
30、操作频率过高会使交流接触器的（ ）过热，甚至烧毁.
A.触头；　　　　Ｂ。线圈；　　　Ｃ。铁心。
31、中间继电器又称接触器式继电器，其触头对数多，且没有主辅之分，各对触头允许通过的电流大小相同，多数为(）A。
A。5；　　　　Ｂ。3；　　　Ｃ。2。
32、热继电器主要与( )配合使用，用作电动机的过载保护、断相保护、电流不平衡运行的保护及其他电气设备发热状态的控制.
A.按钮；　　　　Ｂ.时间继电器；　　　Ｃ。接触器。
33、速度继电器的动作转速一般不低于（ ）r/min
A。400～500；　　　　Ｂ。300～400；　　　Ｃ。100～300.
34、所谓制动，就是给电动机一个与转动方向（ ）的转矩使它迅速停转
A。相差90度；　　　　Ｂ。相同；　　　Ｃ。相反。
35、对于额定电流在20A及以上的CJ10系列交流接触器，常采用( ）灭弧。
A.栅片灭弧装置 B.纵缝灭弧装置 C.双断口结构的电动力灭弧装置
36、在干燥、清洁的环境中应选用( )
A.防护式电动机 B.开启式电动机 C.封闭式电动机
37、根据电动机的速度变化，利用( ）等电器来控制电动机的工作状态称为速度控制原则.
A。时间继电器 B。速度继电器 C。行程开关
38、热继电器使用时，需要将热元件串联在主电路中,（ ）串联在控制电路中。
A.热元件 B。常闭触头 C.常开触头
39、欠电流继电器的吸引电流一般为线圈额定电流的（ )倍
A.0.7～0。8 B.0。1～0.2 C.0。3～ 0.65
40、按钮结构形式代号的含义如下：K—开启式；H—保护式；S代表（ ）
A.旋钮式 B.防水式 C.紧急式
拖1
×

1
√
A
2
×
B
3
√
C
4
×
B
5
√
A
6
×
A
7
×
A
8
√
B
9
√
A
10
√
A
11
√
C
12
√
B
13
×
A
14
×
C
15
√
C
16
√
A
17
×
A
18
√
B
19
√
C
20
×
B
21
×
A
22
×
A
23
×
C
24
×
C
25
√
A
26
√
A
27
×
A
28
×
A
29
√
B
30
√
A
31
×
C
32
√
C
33
×
C
34
×
B
35
×
B
36
√
B
37
×
B
38
×
C
39
√
B
40
√
B
41
×

42
×

43
×

44
×

45
×

46
×

47
√

48
√

49
×

50
√

51
√

52
√

53
√

54
√

55
×

56
√

57
√

58
√

59
√

60
√
