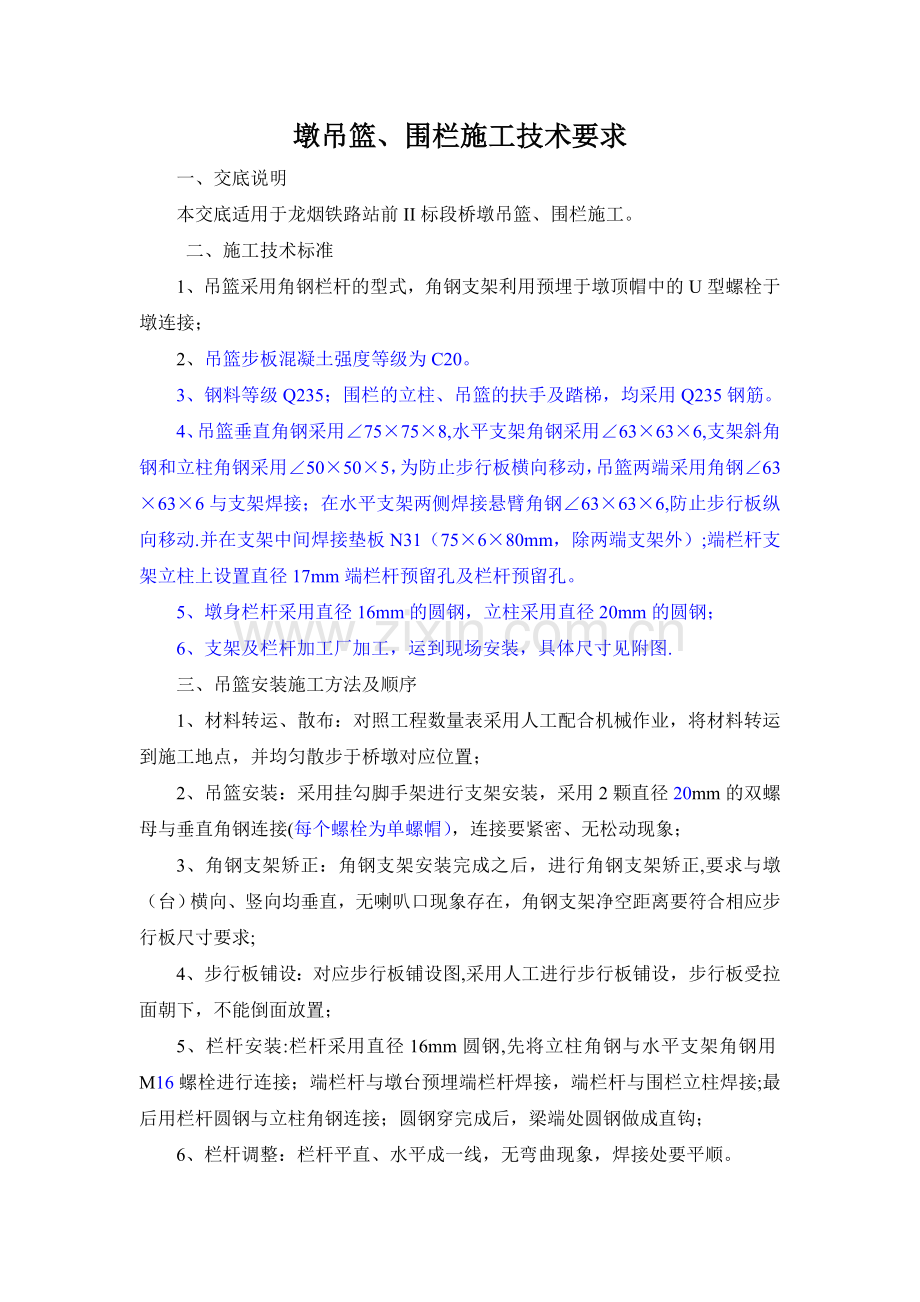

墩吊篮、围栏施工技术要求
一、交底说明
本交底适用于龙烟铁路站前II标段桥墩吊篮、围栏施工。
二、施工技术标准
1、吊篮采用角钢栏杆的型式，角钢支架利用预埋于墩顶帽中的U型螺栓于墩连接；
2、吊篮步板混凝土强度等级为C20。
3、钢料等级Q235；围栏的立柱、吊篮的扶手及踏梯，均采用Q235钢筋。
4、吊篮垂直角钢采用∠75×75×8,水平支架角钢采用∠63×63×6,支架斜角钢和立柱角钢采用∠50×50×5，为防止步行板横向移动，吊篮两端采用角钢∠63×63×6与支架焊接；在水平支架两侧焊接悬臂角钢∠63×63×6,防止步行板纵向移动.并在支架中间焊接垫板N31（75×6×80mm，除两端支架外）;端栏杆支架立柱上设置直径17mm端栏杆预留孔及栏杆预留孔。
5、墩身栏杆采用直径16mm的圆钢，立柱采用直径20mm的圆钢；
6、支架及栏杆加工厂加工，运到现场安装，具体尺寸见附图.
三、吊篮安装施工方法及顺序
1、材料转运、散布：对照工程数量表采用人工配合机械作业，将材料转运到施工地点，并均匀散步于桥墩对应位置；
2、吊篮安装：采用挂勾脚手架进行支架安装，采用2颗直径20mm的双螺母与垂直角钢连接(每个螺栓为单螺帽），连接要紧密、无松动现象；
3、角钢支架矫正：角钢支架安装完成之后，进行角钢支架矫正,要求与墩（台）横向、竖向均垂直，无喇叭口现象存在，角钢支架净空距离要符合相应步行板尺寸要求;
4、步行板铺设：对应步行板铺设图,采用人工进行步行板铺设，步行板受拉面朝下，不能倒面放置；
5、栏杆安装:栏杆采用直径16mm圆钢,先将立柱角钢与水平支架角钢用M16螺栓进行连接；端栏杆与墩台预埋端栏杆焊接，端栏杆与围栏立柱焊接;最后用栏杆圆钢与立柱角钢连接；圆钢穿完成后，梁端处圆钢做成直钩；
6、栏杆调整：栏杆平直、水平成一线，无弯曲现象，焊接处要平顺。

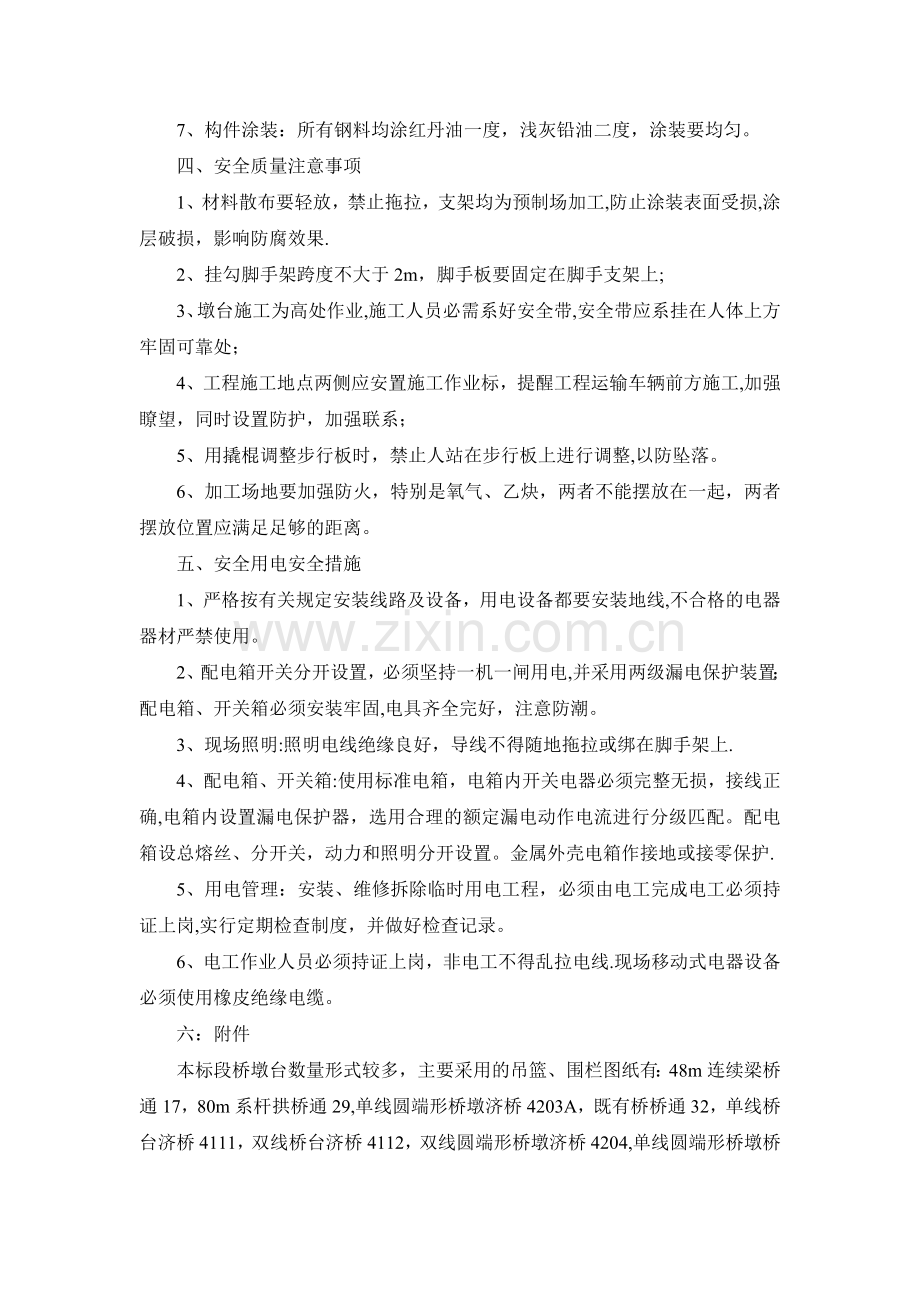

7、构件涂装：所有钢料均涂红丹油一度，浅灰铅油二度，涂装要均匀。
四、安全质量注意事项
1、材料散布要轻放，禁止拖拉，支架均为预制场加工,防止涂装表面受损,涂层破损，影响防腐效果.
2、挂勾脚手架跨度不大于2m，脚手板要固定在脚手支架上;
3、墩台施工为高处作业,施工人员必需系好安全带,安全带应系挂在人体上方牢固可靠处；
4、工程施工地点两侧应安置施工作业标，提醒工程运输车辆前方施工,加强瞭望，同时设置防护，加强联系；
5、用撬棍调整步行板时，禁止人站在步行板上进行调整,以防坠落。
6、加工场地要加强防火，特别是氧气、乙炔，两者不能摆放在一起，两者摆放位置应满足足够的距离。
五、安全用电安全措施
1、严格按有关规定安装线路及设备，用电设备都要安装地线,不合格的电器器材严禁使用。
2、配电箱开关分开设置，必须坚持一机一闸用电,并采用两级漏电保护装置；配电箱、开关箱必须安装牢固,电具齐全完好，注意防潮。
3、现场照明:照明电线绝缘良好，导线不得随地拖拉或绑在脚手架上.
4、配电箱、开关箱:使用标准电箱，电箱内开关电器必须完整无损，接线正确,电箱内设置漏电保护器，选用合理的额定漏电动作电流进行分级匹配。配电箱设总熔丝、分开关，动力和照明分开设置。金属外壳电箱作接地或接零保护.
5、用电管理：安装、维修拆除临时用电工程，必须由电工完成电工必须持证上岗,实行定期检查制度，并做好检查记录。
6、电工作业人员必须持证上岗，非电工不得乱拉电线.现场移动式电器设备必须使用橡皮绝缘电缆。
六：附件
本标段桥墩台数量形式较多，主要采用的吊篮、围栏图纸有：48m连续梁桥通17，80m系杆拱桥通29,单线圆端形桥墩济桥4203A，既有桥桥通32，单线桥台济桥4111，双线桥台济桥4112，双线圆端形桥墩济桥4204,单线圆端形桥墩桥通10，双线圆端形桥墩桥通11，双线圆端形桥墩桥通25，双线圆端形桥墩桥通31，双线圆端形桥墩桥通30，单线圆端形桥墩桥通10A.
施工安装时，注意各墩吊篮、围栏尺寸，避免安装错误。
