屋面工程施工技术方案.doc

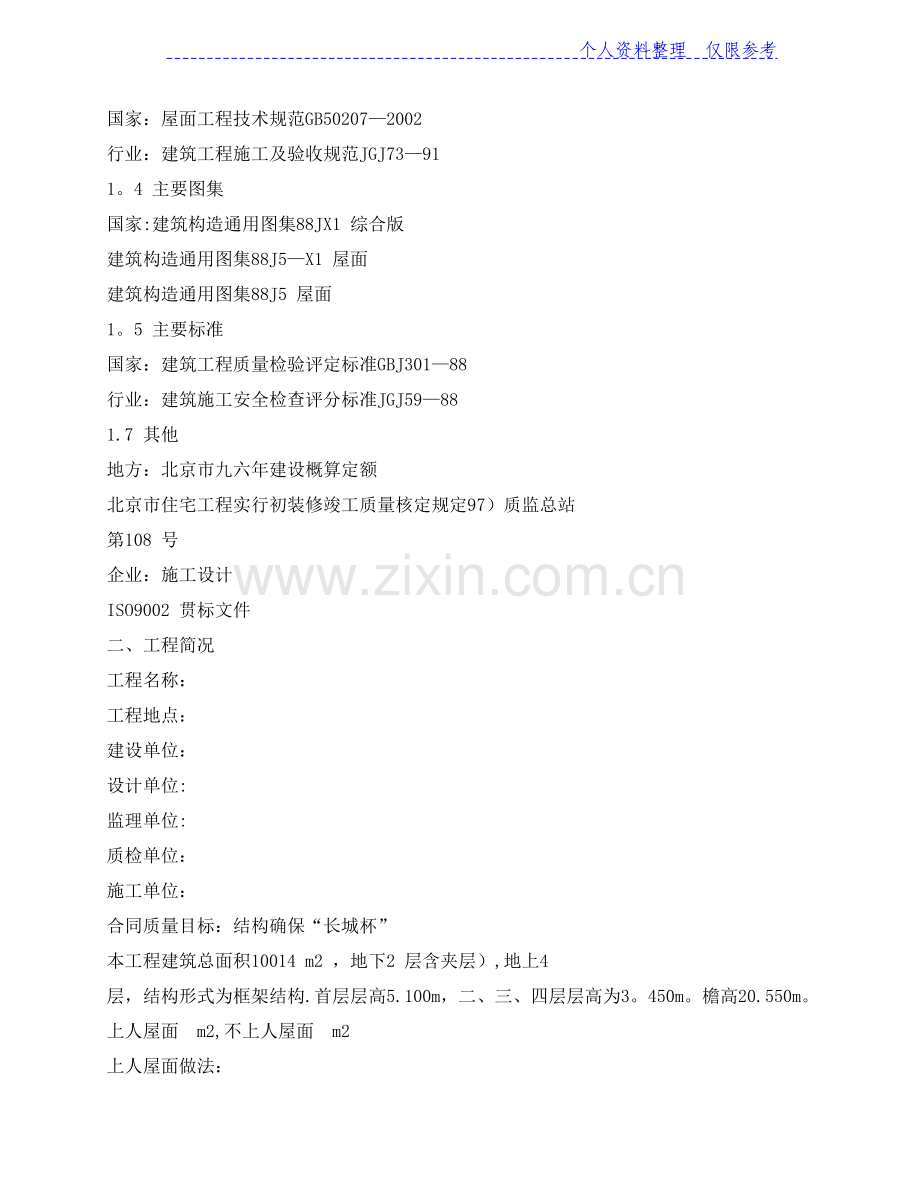

个人资料整理 仅限参考屋面工程施工方案XX工程公司年月日目录1、编制依据22、工程简况23、施工部署24、施工准备35、施工方法46、质量标准、质量控制措施57、安全文明施工措施68、成品保护69、附图6一、编制依据1。1 合同:1。2 施工图:1。3 主要规程、规范国家：屋面工程技术规范GB502072002行业：建筑工程施工及验收规范JGJ73911。4 主要图集国家:建筑构造通用图集88JX1 综合版建筑构造通用图集88J5X1 屋面建筑构造通用图集88J5 屋面1。5 主要标准国家：建筑工程质量检验评定标准GBJ30188行业：建筑施工安全检查评分标准JGJ59881.7 其他地方：北京市九六年建设概算定额北京市住宅工程实行初装修竣工质量核定规定97）质监总站第108 号企业：施工设计ISO9002 贯标文件二、工程简况工程名称：工程地点：建设单位：设计单位:监理单位:质检单位：施工单位：合同质量目标：结构确保“长城杯”本工程建筑总面积10014 m2 ，地下2 层含夹层）,地上4 层，结构形式为框架结构.首层层高5.100m，二、三、四层层高为3。450m。檐高20.550m。上人屋面 m2,不上人屋面 m2上人屋面做法：1、20 厚1:3 厚水泥砂浆找平2、1。5 厚聚合物水泥基复合防水涂料3、建筑胶砂浆粘贴条粘）50 厚聚苯板4、200 厚加气混凝土块5、最薄30 厚1：0.2：3.5 水泥粉煤灰陶粒2找坡6、20 厚1：3 水泥砂浆找平层7、SBS加防水层8、3 厚纸筋灰隔离层9、25 厚彩色水泥砖用1：3 水泥砂浆卧铺，离缝3 宽,用砂浆填满扫净.不上人屋面做法:1、建筑胶砂浆粘贴条粘）50 厚聚苯板2、100 厚加气混凝土块3、最薄30 厚1：0.2：3.5 水泥粉煤灰陶粒2找坡4、20 厚1:3 水泥砂浆找平层5、SBS加防水层6、干铺30 厚水泥槽形砖，砖肋顺流水方向。三、施工部署3。1、施工部署原则及工期控制1、屋面女儿墙及楼梯间墙体砌筑、抹灰,计划于2003 年月日施工完毕,砖墙砌筑、抹灰完工,马上进行保温层及找坡层、找平层施工.防水层由专业施工队分包施工.2、计划完成时间：3、材料运输:使用施工电梯架解决垂直运输，北面预留的通道及楼梯作为运输通道，以手推车在屋面内水平运输。2。2、主要劳动力构成根据本工程的屋面面积及工期要求，合理配备施工操作人员,人员安排计划如下表表21序号 工种 人数 备注1 架子工配合2 泥工3 电焊工焊接铁活、埋件4 壮工剔凿、修理、文明施工5 防水工6 7 四、施工准备一）、技术准备3。1。1、提前确定材料品牌及质量要求，选定外墙施工队伍。及时签定分包合同，组织施工队及时进场。3.1.2、组织材料提前进场做复试，复试合格后，方可进行施工.3。1。3、认真看图领会设计意图,结合北京市屋面防水标准，明确各部位做法、质量要求。结合厂家工艺标准及要求，编制专项方案.3。1。4、随工程进度,提前对操作人员进行书面的技术交底，确保工程质量。3。1.5、提前编制工程预算、机具和材料计划，在保证工期、质量的前提下，尽量降低工程造价。二）、生产准备1待女儿墙及楼梯间出屋面部分)施工完毕后，抓紧进行抹灰及面砖的施工，为屋面的施工创造条件。2防水层的基础要求：在转角处均应做成R100mm 的圆弧，避免出现直角。三）、材料机具准备1、材料准备：材料质量、技术性能必须符合设计要求和施工及验收规范的规定。材料一览表2、机具准备:根据实际情况、工程规模及人员配备情况，因此工程部配备如下施工设备及工具，根据具体需要分发至工地，易耗品一次性备足。机动机具:搅拌机、平板振动器。手动工具:平锹、木刮杠、手推车、木拍子、木抹子、铁辊电动搅拌器、高压吹风机、手持压滚、压子、小平铲、铁桶、汽油喷灯、剪刀、钢卷尺、笤帚、小线、粉笔、彩色笔。、焊接机、热风焊枪、红粉、扫帚、灭火器.五、施工方法:一)、上人屋面1、工艺流程：基层处理管根处理抹找平层隔气层施工保温层铺设找坡层施工抹找平层防水层施工纸筋灰隔离层铺设彩色水泥砖2、基层处理:将现浇混凝土结构层表面杂物、灰尘清理干净，将基层表面凿毛，突出表面的灰渣等粘结杂物铲平，不得影响找平层有效厚度。3、管根固定：穿结构的管根在找平层施工前,用细石混凝土塞堵密实.4、抹找平层：抹20 厚1：3 水泥砂浆找平层，出屋面的管根、女儿墙根部等转角处均应做成R50mm 的圆弧，避免出现直角。4。1、抹找平层前先适当洒水湿润保护层表面，以利于与找坡层结合，但不可洒水过量以免影响找平层干燥，隔汽层施工后窝住水气,使隔汽层产生空鼓。4.2、根据20 厚度要求，拉线找平,按12m 贴灰饼并冲筋。铺装1：3 水泥砂浆、铺平,用刮杠刮平，然后用木抹子抹平,铁抹子压光。浮水沉失后再用铁抹子抹第二遍。砂浆稠度控制在7CM。4.3、找平层抹平、压光24 小时后浇水养护7 天。5、找平层施工完毕后,涂刷1.5 厚聚合物水泥基复合防水涂料的隔气层,隔气层至女儿墙或其他墙面）应沿墙面向上连续铺设,与防水层相接。6、保温层铺设：聚苯板用建筑胶砂浆粘贴条粘),不得有晃动现象。铺设时相邻的板边厚度要求一致。聚苯板铺设完毕后，铺砌200厚加气混凝土块。保温层与女儿墙或其他高出墙面）交接处,加填20 厚软质泡沫塑料条，高度同保温层加找坡层高度.详见图9。4、9。6）7、找坡层铺设:加气混凝土块铺设后，铺设1：0。2：3。5 水泥粉煤灰粘土陶粒找坡层,坡度2%，纵向坡度亦不小于0。5，最薄处为30MM。找坡层设分格缝，双向中距6m，缝宽20 ，高20 。分格缝交叉处设出汽孔，做法详见图9。5）。7。1、将保护层表面的松散杂物清理干净,根据坡度要求，拉线找坡,并设置分格缝。7。2、人工拌和1：0.2：3。5 水泥粉煤灰粘土陶粒，然后铺设，虚铺厚度为设计厚度的130%,用铁辊碾压、压实抹平，注意泛水坡度。8、抹找平层：找平层施工时基本同第4 条，但要注意贴点标高、冲筋时根据坡度要求，拉线找坡,按流水方向冲筋，并设置分格缝，宽度20MM,与找坡层贯通。出屋面的管根、女儿墙根部等转角处均应做成R50mm 的圆弧，避免出现直角。其做法见图9.4、9.6）:9、防水层施工：找平层施工完毕后浇水养护7 天后方可进行防水层施工。分格缝处先附加200 宽防水层，防水层与女儿墙或其他高出墙面）交接处，附加一层防水层,高度同整体防水层.详见图8.4、8。6)10、隔离层：3 厚纸筋灰隔离层11、防水层施工完毕后,铺设25 厚彩色水泥砖，用1:3 水泥砂浆卧铺，离缝3 宽，用砂浆填满扫净.二）、不上人屋面1、施工工艺:1、工艺流程：基层处理管根处理保温层铺设找坡层施工抹找平层防水层施工铺设水泥槽形砖2、其具体做法同上人屋面2、3、6、7、8、9 项，加气混凝土块的厚度为100 ，不设排气孔）。10、保护层施工：在卷材铺贴完毕后，经隐检、蓄水实验,确认无渗漏后,铺设水泥槽形砖保护层。8。1、基层清理:防水层施工前,将基层表面清扫干净.不得有浮尘、杂物等影响防水层质量的缺陷.8。2、涂刷基层处理剂:涂布聚氨酯底胶。8。3、附加层施工：阴阳角、管根、水落口等部位必须必须先做附加层，铺贴一层合成高分子防水卷材处理。应根据设计要求确定。8。4、卷材与基层表面涂胶：8.4.4、卷材铺贴:卷材及基层已涂的胶基本干燥后手触不粘，一般20min 左右），即可进行铺贴卷材施工。第一层1。5mm 厚，第二层为1。2mm 厚。8。4.5、卷材应平行屋脊从落水口处往上铺贴，卷材搭接顺流水方向，长边及端头的搭接宽度均为80mm，端头接茬要错开250mm。8。4。6、卷材应从流水坡度的下坡开始,按卷材规格弹出基准线铺贴，并使卷材的长向与流水坡向垂直。注意卷材配制应减少阴阳角处的接头.8.4.7、铺贴平面与立面相连接的卷材，应由下向上进行,使卷材紧贴阴阳角，铺展时对卷材不可拉得过紧，且不得有皱折、空鼓等现象.8.5、排气、压实:8。5。1、排气：每当铺完一卷卷材后，立即用干净松软的长把滚刷从卷材的一端开始，朝卷材的横向顺序用力滚压一遍，以排除卷材粘结层间的空气。8。5。2、压实：排除空气后，平面部位可用外包橡胶的长300mm、重30kg 的铁辊滚压，使卷材与基层粘结牢固，垂直部分用手持压辊滚压.8.5.3、卷材末端收头及封边嵌固：为防止卷材末端剥落，造成渗水，卷材末端收头用聚氨酯嵌缝膏密封密封膏固化后，表面再涂一层聚氨酯防水涂料，然后抹107 胶水泥砂浆压缝密封。详见图：8。6、卷材接头粘贴:8。6。1 三元乙丙一丁基橡胶防水卷材搭接宽度为80mm。8.6.2 卷材搭接缝用丁基胶粘剂A、B 两个组份,1：1 的按比例配合搅拌均匀,用油漆均匀涂刷在翻开的卷材接头的两个粘结面上，静置干燥20min，即可从一端开始粘合,操作时用手从里向外一边压合，一边排除空气.并用手持小压辊压实,边缘用聚氨酯嵌缝膏封闭。8.7、防水层蓄水实验:卷材防水层施工后，经隐蔽验收，确认做法符合设计要求，做蓄水实验,确认不渗漏水，方可施工防水层保护层。六、质量标准、质量控制措施6.1、质量标准6.1.1、聚苯板要求紧贴基层铺设,缝隙嵌填密实。厚度偏差小于3mm，相邻板高低差小于3mm。加气混凝土块表面平整度偏差不得大于7 。6。1.2、找坡层材料及配合比,必须符合设计要求和施工规范的规定.坡度符合设计要求。水泥要求有出厂合格证、实验报告。6.1。3、找平层材料及配合比,必须符合设计要求和施工规范的规定.坡度符合设计要求。无脱皮、起砂等缺陷。与屋面构造交接处和转角处，作成R50 圆弧型，要求整齐平顺。屋面找平层表面平整度不得大于5 .6.1.4、分格缝留设位置和间距应符合设计和施工及验收规范的规定。6。1.5、防水保护层要求表面洁净，图案清晰，色泽一致，接缝均匀，周边直顺，板块无裂纹、掉角和缺棱等现象，坡度复合设计要求,不倒泛水,无积水，管根结合处严密牢固，无渗漏.立面结合与收头处高度一致,结合牢固,出墙厚度适宜。6.2、质量控制措施6。2。1、在施工中严格按照质量体系进行管理,要求分包队伍制定专项质量保证体系,建立明确的工程质量管理责任制。6。2.2、严格按照施工方案及技术交底的技术要求进行施工。6.2。3、原材料、施工产品的检验管理制度采购的原材料、施工产品必须具备四证：生产许可证、产品合格证、出厂检测报告和质量保证书原材料、施工产品进场后应符合国家有关标准和规范要求，并经市建委认可，按批量、批次抽样复检，并向监理提供复检报告.6。2。4、现场设置专职保管员对进场产品进行分类保管，确保产品在使用前不受污染和在保质期内进行使用。6。2。5、严格用钩针逐点检查焊接质量,看有无漏焊、跳焊现象.6。2。6、严格执行工程检查制度，每一道施工工序执行班组自检专职质检员检验项目总工检验的自检制度，自检合格才能报监理工程师验收。隐蔽工程的验收严格按照规范进行,认真填写隐蔽工程验收表，并由监理工程师现场签字6.2。7、卷材防水的搭接缝应粘焊）结牢固，密封严密，不得有皱折、翘边和鼓泡等缺陷。6。2。8、侧墙卷材防水保护层与防水层应粘结牢固，结合紧密、厚度均匀一致。七、安全、文明施工保证措施1坚持“安全第一，预防为主”的原则,施工前进行安全教育和培训，做好安全交底。2要求操作人员施工前必须戴好安全帽，禁止往基槽乱扔杂物。3严禁在施工现场吸烟.4严格遵守各项规章制度，认真作到“工完料净场清”，及时清理现场，保持施工工地整洁。5施工工地消防措施5。1、认真学习贯彻中华人民共和国消防条例和公安部关于建筑工地防水的基本措施。5。2、现场配备足够的消防灭火器材,消防器材要设在火灾隐患或位置明显处.八、成品保护措施1堆放物资、配件的场地应高于周围场地或不能被雨水浸过,堆放场地应平整、干燥，材料要免受日晒雨淋,远离明火区.2易燃物资的放置处于一般物资库间应满足防火间距,或由防火墙隔离。3材料应挂牌保管,挂牌上表明材料名称、批号、受检状态、用途等。严禁状态不明，混装混放.4严禁穿钉鞋人员进入卷材施工现场。5保温层上不得施工，应采取必要措施,保证保温层不受损坏.6保温层施工完成后，应及时铺设保护层，以保证保温效果。7找平层上,推小车运输时，应先铺脚手板车道，以防止破坏找平层表面.8找平层施工完毕，未达到一定强度不得上人。9雨水口施工过程中，应采取临时措施封口，防止杂物进入堵塞.10已铺好的卷材防水层,应及时保护措施。防止机具和施工作业损伤.11施工中，不得将穿过屋面、墙面的管根损伤变位.12水落管口施工前进行封堵，施工完毕后进行清除，保证管内通畅，满足使用功能.13防水层施工完毕后，及时做好保护层.14施工中不得污染已做完的成品。九、附图9。1、排风道出屋面节点:9。2、落水口节点:9.3、屋面与女儿墙交接处节点：9。4、屋面做法示意图：上人屋面不上人屋面9.5、排水天沟详图:9.8、排汽孔详图：1-1 排气孔详图9.9、分格缝、分水线布置图：分格缝、分水线、雨水斗位置图申明：所有资料为本人收集整理,仅限个人学习使用，勿做商业用途。
