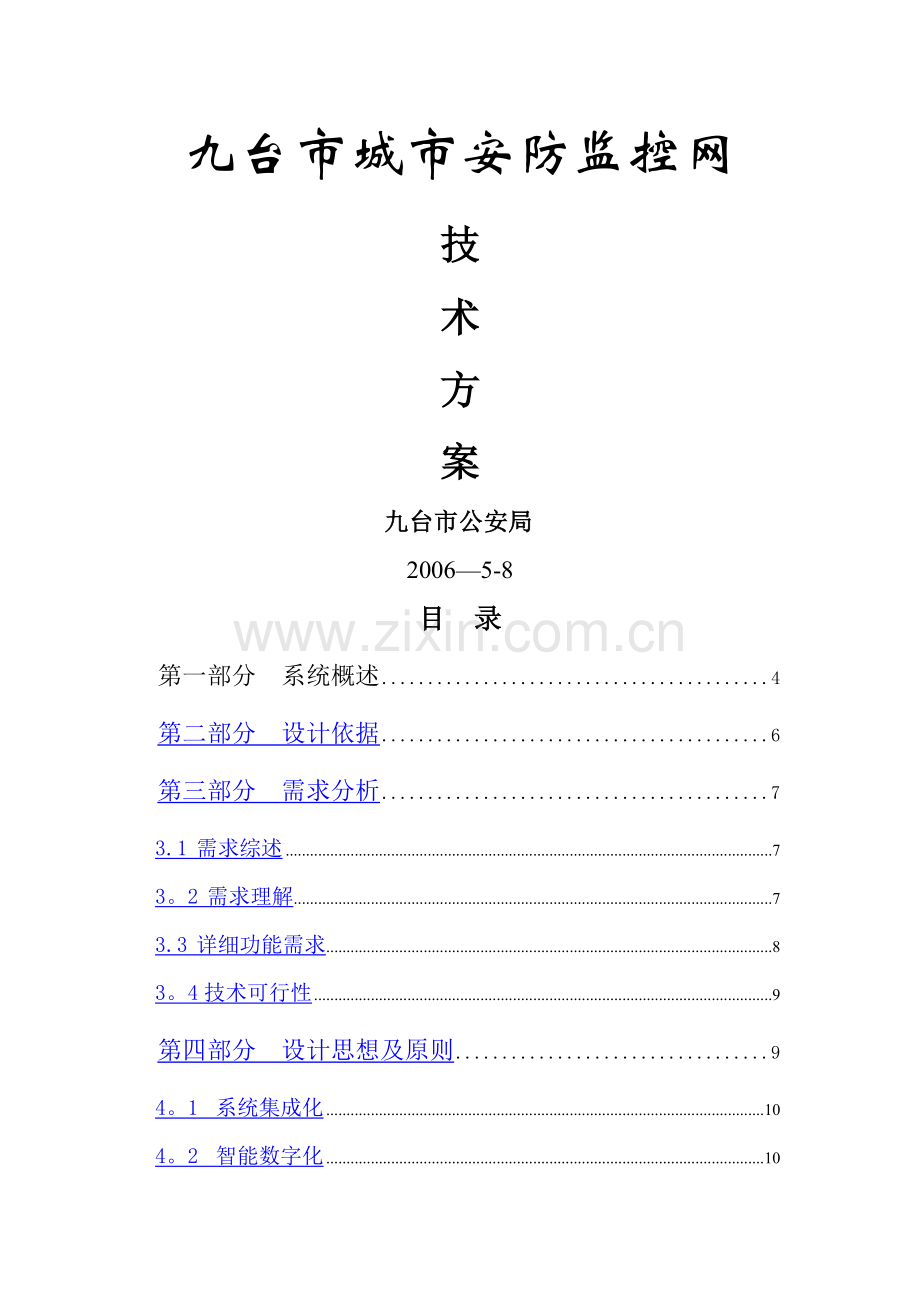

九台市安防系统建设技术方案.doc

九台市城市安防监控网建设技术方案九台市城市安防监控网技术方案九台市公安局20065-8目 录第一部分 系统概述4第二部分 设计依据6第三部分 需求分析73.1 需求综述73。2 需求理解73.3 详细功能需求83。4技术可行性9第四部分 设计思想及原则94。1 系统集成化104。2 智能数字化104。3 监控网络化10第五部分 系统主要性能技术指标11第六部分 设计方案1161 监控范围1162 系统功能1263 传输技术原理136.3。1 系统基本功能的实现146。3。2 系统构成1564 重要设备介绍166.4。1 控制主机166.4。1.1 基本配置1665 系统的设备配置小结31651 前端部分31652 显示和记录部分32653 控制部分3266 监控系统与其它系统的互联对接3367 系统特点及功能描述34第七部分 中心控制室37第八部分 系统供电37第九部分 工程布线38第十部分 防雷接地39第十一部分 系统测试与验收461、系统的工程施工质量472、系统的质量主观评价483、系统的质量客观测试495、竣工验收文件50第一部分 系统概述根据国家、省公安厅提出的相关标准（规范），我们设计了九台城市安防监控网建设技术方案。本方案的设计指导思想是以有关规范、法规为依据，以良好的使用功能和效果为目标，通过有效的技防手段，达到安全防范的目的.本方案在遵循先进性、成熟性、开放性、标准性与可靠性等设计原则的基础上，充分考虑了九台市城区监控系统实际使用需求，着重以监视城区主要公路出入口、学校、封闭小区、重点部位正门和相临的主要街路及重要区域为主，确保系统配置先进、高效和稳定.在系统方案的设计上我们贯彻技术先进、简洁实用、工作可靠、操作简便的原则，主要设备配置采用国际知名品牌产品，同时可根据使用中的要求灵活布置，并留有一定的冗余度,满足现实工作和以后设备升级及括容的需求。本方案在系统兼容性上,充分考虑到省内乃至国内的联网需要,在必要时可通过无线扩频通信、公安专网、ISDN、ADSL及INTERNET等手段，实现远程控制、图像传输,实现网上实时处理系统的互联衔接。通过监控、管理系统的链接，实现多网合一。重要地点可将监视对讲等系统实现互联互通，充分整合系统资源，为九台市公安局建立起一个具有多种功能的综合指挥、管理、控制网络系统。通过精心设计，建设完成后的系统将具备以下功能: 实时观察到前端设备可通视范围内的情况； 可以看到主要通道、重点防范区的图像； 可以将所有可视图像发送到内网的实时处理系统上； 领导可通过办公室网络、通过授权直接接收和控制中心机房的监控图像； 九台市公安局指挥中心可以控制区域内的任意一点，或在公安专网上通过授权，使任意一台分控主机具备综合指挥控制中心的功能，随时观看任意一路或多路监控图像，便于各级领导机关及时掌握现场情况并做出相应部署; 通过接入远端报警单元，在电子地图上同步显示，镜头同步切换，并可与相应报警系统联动显示。 通过公安专网可对电源管理系统进行控制，实现前端设备电源管理及主系统的远程启动系统. 按九台市所在地质环境及雷暴日情况分析，系统需达到防雷要求； 通过防雷及接地系统,可防止市电电网浪涌电流对主要设备造成冲击; 防止设备间静电、不等电位差对设备造成损害； 对计算机房连接的公安专网、电话线路等，可有效防止串扰感应的电磁脉冲和浪涌电流对设备的影响；第二部分 设计依据 按照公安部“金盾工程”建设规划和省公安厅、长春市公安局关于基层建设年达标工作的具体部署，及吉林省城市报警与监控系统建设工作实施方案的具体要求，结合九台市出城路口、重点部位和小区城市监控网建设的技术要求和国家的有关法规,拟定了九台市的设计方案. 设计依据: 中华人民共和国公共安全行业标准GA/27-92 信息技术设备包括电气设备的安全GB494395 安全防范系统通用图形符号GA/T74-94 安全防范工程程序与要求GA/T75-94 保安电视监控工程技术规范GA/T76-94 民用建筑电气设计规范JGJ/T16-92 民用闭路监视电视系统工程技术规范GB5019894 安全防范工程费用概预算编制办法 中华人民共和国国家标准建筑物防雷设计规范（GB 5005794） 信息技术设备包括电气设备的安全GB4943-95 通信局（站)接地设计暂行技术规定YDJ2689 电子设备雷击保护导则 GB7450-87 国际电工委员会标准 IEC613121 IEC603645-534 IEC610241 电子计算机房设计规范 GB5017493 建筑物、构筑物防雷设施安装（D562） 彩色电视图像质量主观评价方法第三部分 需求分析3。1 需求综述n 满足对监控系统资源的需求。n 可通过光纤网络远程监控各监控点。n 集中管理监控系统信息。n 可与其他系统集成.3。2 需求理解根据总体要求,系统主要解决以下问题：n 前端采集系统设计。视频使用模拟信号采集及数字化传输.n 管理系统设计。可对系统数据集中管理,包括用户数据、设备数据、操作与报警数据。n 存储与回放设计。依照分散存储，集中控制原则,达到录像资料的完整性；使系统进行有效的回放、检索。n 控制系统设计。远程控制、操作及监控设备参数设置。n 显示系统设计。监视器、VGA显示器、电视墙。n 报警信息（报警类型、报警时间地点、报警图像）的本地与网络化处理.n 传输系统设计。满足系统各类信息的传输要求的网络平台，同时适应各类传输通道。n 与其他系统的集成。通过软、硬件接口平滑地集成其他系统。n 系统支持多点控制及管理，保证上级机关对系统资源的需求。 3。3 详细功能需求根据九台市对公路出入口、学校、小区、重点部位建立监控系统(简称九台市城市安防监控网）的要求，本系统需达到以下功能要求：1 采用H264、MPEG4+D视频压缩方式，实现音视频的同步记录,录像资料连续完整。采用硬盘作为图像存储设备，加扩展的海量存储，保存二个月的无覆盖录像资料,监控中心可以下载各监控点的录像资料，资料可备份到光盘，也可以现场备份。2 远程监看现场实时图像，中心通过电视墙实现对前端的直观监控.3 远程云台控制，远程设备参数设置.4 现场发生报警时，除现场联动输出外，监控中心及时接收该报警，显示现场图像、到达的预制位。同时接收DVR视频信号丢失、移动侦测报警。5 要求对用户的权限统一设置与管理。6 图像的传输通过专用光纤网络。7 能生成工作日志，自动保存用户操作记录,自动进行报警时间的记录。3。4技术可行性技术防范产品的数字化已经实现，产品已走向成熟，网络化的安全防范系统在国内外已大量投入使用，因此，基于核心技术的产品使得本项目的实现是完全可行的,关键是合理运用、科学集成的问题.第四部分 设计思想及原则 在九台市城市安防监控网的系统建设中,对其系统的设计及产品的选用应满足先进性,可靠性，经济性、扩展性、兼容性及整体性与统一性。 所谓的整体性与统一性，是因为城市案犯监控网络系统作为一个统一的整休,其安全监控及防盗报警系统应高度集中管理。整个系统必须由主控中心统一管理，协调运行，每个操作员的控制权限均由主控中心统一分配，而对整个系统还必须有一个最高权限的管理员,这个管理员可管理所有的系统操作员,包括删除与修改.因此在这种模式下,充分保证了系统的稳定性与可靠性。 九台市城市安防监控网的系统建设，也应保证系统设备的先进性，因此，在本工程中，应选用监控行业内高端、先进的监控产品,例如车辆专用摄像机、夜视系统、光端机等等。本系统特点: 闭路电视监控系统是整个城市安防系统建设的核心,是安防监控网络现代化、智能化管理的重要手段.评价系统质量优劣与否的最重要标准就是控制、管理的效果.根据目前监控行业的发展趋势,结合本工程的实际情况，整个系统将定位于安防系统发展的主流方向集成化、数字化、网络化.4.1 系统集成化依靠先进的集成技术，采用先进的彩色一体化摄像机，使摄像机和变焦镜头结成一体,结构更加紧密，同时安装更简便。4.2 智能数字化随着计算机技术突飞猛进的向前发展，监控系统与计算机技术的结合更加紧密.智能化数字硬盘录像监控系统(以下简称硬盘录像系统)是指以计算机硬盘为图像记录媒体，集成画面分割、切换、云镜控制、录像、网络传输、视频报警及报警联动等多功能为一体的,高度智能化的监控系统.同时又具有视频报警录像和网络传输与控制等特点。4。3 监控网络化本系统具有完善的网络结构，可使用标准TCP/IP协议，将系统的视频数据打包后输送到内部网上，使内部网络上的经过授权的计算机，能够控制、观看任意一路摄像机的彩色实时图像。 由于我们采用的产品采用高度集成化的模块形式，故整个系统均具有高度扩展性，同时，由于其高度集成，从而大大降低了整个系统的造价,充分保证系统的易扩展性和经济性。我们采用的设备接口均为标准的接口,故整个系统又能与其它系统达到最大的兼容性.第五部分 系统主要性能技术指标l 图像水下清晰度:黑白570线，彩色470线.l 图像质量按主观评价（按五级损伤制)不低于4级.l 摄像机端输出视频图像信噪比均不小于46dB。l 图像灰度等级大于8级。l 系统图像制式为PAL制式，每帧625行，帧频25HZ,场频50HZ。l 图像讯号为合成视频讯号。其幅度为1Vpp。l 所有视频输入输出的阻抗均为75欧姆。l 系统扫描行频为15626Hz.l 系统采用一点与建筑物公用接地网连接，接地电阻小于1欧姆；城区内架设接地电阻不小于4欧姆；野外架设接地电阻不小于10欧姆。l 各部分信噪比指标分配：摄像部分40dB，传输部分50dB,显示部分45dB。l 其余指标均符合国家及行业相关标准和业主的具体要求.第六部分 设计方案61 监控范围工程重点监控区域为:l 城市内14所学校，18处重点部位，44个封闭式小区。l 7个出城路口。 针对以上这些主要区域,我们按照其相应的特点设置了相应的摄像机。详见“九台市出城路口、重点部位及小区监控安装位置示意图。62 系统功能 城市安防监控网主要由摄像、传输、显示、控制、四部分组成，通过监控中心的监控墙幕对前端信号进行播放。l 系统具有独立的视频移动报警功能,可按需要设置任意的报警画面或局部画面的移动报警。l 系统可以24小时连续自动运行，无论室內、室外、或任何天气情 况系统都能运行自如。l 系统能够管理固定式、智能半球型等摄像机。l 视频矩阵式切换可使监视器显示的图像随时任意分组,不需改动 设备，图像可定点及循环显示.l 通过矩阵切换器对云台、镜头随意控制,控制监视画面在监视屏幕上进行循环显示，每一路的驻留时间可调。l 系统有完整的曰志功能,并能长时间记录。l 闭路电视监控系统根据设定，其监视器按程序顺序或定时地切换图像,记录设备按设定进行录像,以循环监视各重要场所并保存图像资料，同时，能在视频图像上叠加摄像机号、地址、时间显示字符。l 在某些特殊情况下，闭路监控系统可以选定某个场所进行持续跟踪监视，而且可以调节带电动变焦镜头及云台摄像机的摄像角度和焦距，以获取最佳摄像效果.l 在出现火警、匪情等意外情况时,闭路监视监控系统及时地监视和记录现场发生的情况,以备今后的进一步处理。l 各种操作程序均具有存储功能，当市电中断或关机时，所有编程设置均可保存。l 系统可与其它弱电子系统联网,并可实现与其它子系统的联动控制。l 系统功能强大，完全可实施监控画面的实时传输，如果配备相应的调制解调配套设备，则可实现远程传输。l 系统可根据将来的使用变化,通过增加或更改部分组件来达到增加或修改系统功能的目的，并且单个部件的事故不会影响系统其他部分的使用。l 中心机房系统具有建设数字、模拟双通道，互相链接，冗余热备份的能力.考虑安放监控网的特殊性，系统分为多个独立的子系统，通过数据接口,共享海量存储，并由系统控制主机统一控制。63 传输技术原理主要技术原理是基于大规模音视频切换矩阵技术,其技术原理如下：随着宽带技术的发展，远程集中监控的需要越来越多，规模也越来越大。建立专用网，利用现有的CATV技术,包括WDM技术,将模拟信号不做处理直接传到监控中心,进行集中监控;另一种方法技术利用现有的数字网络,对视音频信号进行数字化压缩,将压缩码流组成IP报文，通过TCP/IP协议,把这些IP报文传到监控中心实时解码出视频图像，进行集中监控,这个数字网络可以是VPN，可以是光纤专网,也可以是公网,如PSTN、ISDN、GPRS、CDMA、ADSL、宽带城域网、INTERNET等，本工程采用光纤专网。围绕“矩阵”的概念，本系统的重点在于解决以下几个部份：n 作为硬盘录像的本地处理功能（DVR)n 作为信息处理和传输节点的网络功能(DVS)n 三种信息流的控制与处理：视（音）频流、控制指令流、报警信息流网络管理与资源控制（网管、代理服务与流媒体服务)6.3。1 系统基本功能的实现根据需求理解内容,结合矩阵技术原理,本项目通过以下各子系统来实现系统所需的功能要求。6。3.2 系统构成 控制系统：主要由多媒体计算机、视频矩阵切换器和操纵控制键盘三部分构成一个联网控制系统，由多媒体计算机进行统一控制和管理。 由于本工程的监视摄像头数目较多,此次设计我公司根据技术要求配备2台“矩阵”，该矩阵主机具有128路输入16路输出的功能,系统采用模块化结构,通过系统主机进行实时控制。 当发生非正常事件报警时,系统能够自动识别报警来源，根据设定的程序,自动切换报警区域的视频图像到指定的监视器，自动调整前端摄像机监视报警点。 系统可作为火灾报警情况下确认、判断火灾的辅助手段,且作为在火灾情况下了解现场情况、组织人员疏散的工具. 多媒体计算机，采用多媒体视频处理技术，具有视频图像显示、切换、存储、打印等功能。 系统具备与防范区控制系统、安防报警系统、消防报警系统等其它弱电子系统联网的能力，并可识别并响应其它系统的报警信号，协调运行。 前端摄像设备：根据现代闭路电视监控系统的发展趋势和特点,前端摄像机根据现场条件尽量考虑采用隐蔽式监视，特别是重要的公共区域。为此，在以上场所设置专用云台摄像机。 控制室辅助输出设备：中心控制室选用100大屏幕投影,与21彩色监视器对所有摄像头所采集的图像进行监视。64 重要设备介绍6。4。1 控制主机矩阵主机、流媒体服务器、用户管理服务器、相关媒体软件及用户计算机等组成。6。4.1。1 基本配置1、 系统要求描述1) 对九台市的重要地段及重点防范区域等部分进行全面监控，共设置104台专用摄像机.2) 采用大动态双制式彩色/黑白自动转换型摄像机,可以根据不同的光照条件，自动切换模式,镜头根据要求选用光学18倍镜头。3) 室外云台具有自动除霜、自动散热功能。4) 在机房设立电视墙，使用1台100专用影仪，32台21彩色专业监视器和7台19显示器组成,能够监视任意区域内所有监控图像。5) 在各个分控点（基层节点）控制室设硬盘录像机,根据监控点位设置硬盘录像机的监控路数 ，根据要求录像资料储存时间配置硬盘容量。6) 设备安装集成化，前端摄像机供电采用分区供电，便于检修。整个监控系统要安装专业防雷设备，线路两端安装避雷器。全系统安装1欧姆接地系统，机房安装地板、空调等设备.7) 室外各种线缆的埋设，在通过路面时采取顶管施工方法穿过路面，埋设路径做好标识，吊装电缆采用钢丝悬索吊装,所有室内线缆有管、槽防护.8) 系统有很强的扩展能力,矩阵主机保留适量的冗余，在比较重要的位置预埋备份线缆，便于以后随时对系统进行扩容。2、 系统配置设计方案1) 主控制室l 主控制台：是指监控系统操作台，其上设闭路电视监控系统多媒体控制终端1台、用户管理服务器1台、流媒体服务器1台、4台19彩色液晶显示器、主控键盘、智能电源管理系统等。l 监控电视墙：分为2组3层，每组层分别摆放4台专业彩色监视器，共设24台21彩色专业监视器，2组中间设100专业投影仪，值班员坐在主控制台前，便可统观全部的监视画面。电视墙上安装0。56米双色LED显示屏，前部设置调整活动门,内部放置矩阵主机、视频分配器等，下部设线缆接续箱。2) 分控：在系统网络任意一点，通过网络可设分控端，系统操作人员利用分控端的多媒体微机或分控键盘可以进行操作控制，系统通过视频矩阵主机把前端的视频图像切换并传输到分控控制终端显示器或高清晰度电视机上.3) 前端设备:l 学校、小区及重点部位监控。按照监控地点的需要分别安装在主要交通要道、院墙四角、重要街道、仓库等重要场所，通过视频传输电缆,把采集的视频信号传输到分控制节点。前端摄像机的配置，必须满足监视范围的要求,力求避免监视死区的出现.被纳入监控系统的学校共有14个、小区44个、重点部位18个，共计76个点，需安装带有100米夜视系统的摄像机76台（市政府门前安装4个监控点，正面2台，左、右侧各1台;省结核医院与家属楼共用1台摄像机；市医院出口道路与市医院共用1台摄像机；九台三中与南山公园共用1台摄像机）。l 九台市城区出入口公路监控。能够对机动车进行全时监视和数字录像，并通过光纤将监控系统与公安网络联网,及时将道路现场及车牌号码录像情况发回指挥中心.九台市城区公路出入口被纳入监控系统的道路共有7条。其中，西高速出口方向1条，为双向4车道，拟安装4台车辆监控摄像机和2台道路及周围环境监控摄像机；九郊路、苇子沟路、营城路、市医院、长通路出口（动点可观察西桥游园情况）方向各1条,为双向2车道,拟安装2台车辆监控摄像机和2台道路及周围环境监控摄像机；技工校路口1条为双向单车道,拟安装1台车辆监控摄像机和1台道路及周围环境监控摄像机。 共需安装车辆监控摄像机15台车辆监控摄像机和13台道路及周围环境监控摄像机。4) 监控及控制信号传输：监控信号按监控区域划分成11个区域，区域内部以模拟传输方式为主，主干与区域之间采用光纤进行数字化传输。线路敷设借用网通或供电系统原有杆路，由公安局新址向城区分2个方向加挂16芯主干光缆，总长7150米.其中，东侧由公安局新址经省结核、市医院、东公铁桥、五商店路口至九台一中路口，长度3900米；西侧由公安局新址经由广电局（约500米需在农田内直埋）、西公铁桥、西环路至曙光大街十字路口，长度3250米。延曙光大街及九台大街方向分别加挂8芯分支光缆,总长8450米。其中,曙光大街方向分支光缆东起九台液化器站出成路口，西至西高速出城路口，长度5200米；九台大街方向分支光缆东起五商店路口，西至西环路口,长度3250米.24个前端分支节点加挂4芯支线光缆至16个区域节点，总长度19700米。其中,九郊路口(延河村三社附近）至西环路至曙光大街十字路口汇接点长6500米,需自架3根AC220V电源杆路；营城路出城口（市沸石矿业有限公司附近)至工农大路城管小区汇接点长3000米；拘留所出城口至国税小区汇接点长1800米；21个区域分支节点(包含剩余4个出城路口分支节点）加挂4芯光缆，分别延网通杆路就近接入主杆及分支光缆,长度8400米（每节点平均400米）。学校、小区、重点部位分别用755视频线连接至各区域节点，总长度22800米(每点平均300米）。详见“九台市出城路口、重点部位及小区综合布线系统示意图”。关于摄像机的配置，详见下表:前端主要设备配置表序号区 域摄像机备 注型 号数量1道路前端SONY FCBEX480BP 13台2车辆监控IK20515台照车辆车牌专用3学校SONY FCBEX480BP14台4小区SONY FCB-EX480BP18台5重点部位SONY FCB-EX480BP44台3、 系统功能及设备选型1） 中央控制主机（IP体矩阵切换主机)对于闭路电视监控系统而言,中央控制主机相当于一台电脑的CPU,全面负责各种数据的分析运算，并完成如视频切换、云台控制、字符叠加、辅助跟随输出等功能。我们选用的中央控制主机是多媒体IP矩阵主机。主要特点如下:l 菜单综合设置系统有屏幕菜单，可用系统键盘和监视器编程。通过屏幕菜单可对系统日期、时间、万能切换、同步切换、摄像机识别码、显示参数、系统划分等数据等进行编程。l 键盘口令输入系统最多有64个用户口令，限制无关人员使用系统，是系统的一项安全措施。l 系统可划分明确规定了键盘、监视器、摄像机之间的通道，进一步增强了系统的安全性。系统划分包括：a) 键盘对监视器的通道:被选中的键盘只能访问被选中的监视器;b) 监视器对摄像机的通道:被选中的监视器只能显示被选中的摄像机图像;c) 键盘对摄像机视频的通道：被选中的键盘只能收看被选中的摄像机；d) 键盘对摄像机控制设备的通道：被选中的键盘只能访问被选中的摄像机的遥控功能。l 成组切换可将多台摄像机同时切换到多台邻接的监视器上,有8个巡视/序列,便于随时切换到监视器上.每个巡视最多有16个位置，用来插入驻留时间不同的摄像机图像，还可插入每台摄像机的景物预置和辅助的功能。巡视可以正向或反向运行，包括同一台摄像机的多次进入巡视或单个摄像机的多个景物预置的巡视在内。这种巡视可以连在一起，组成的序列数大于128台摄像机,序列巡视中自动跳过与监视器无关的摄像机。l 监视器单独巡视操作人员可随时规定任意监视器上的摄像机巡视/序列。这些序列最多有16个位置，用来插入驻留时间不同的摄像机,同一台摄像机可在多个位置插入序列。l 屏幕显示可选择每个视频输出上可插入日期、时间、摄像机号码、摄像机和监视器报警状态及8个汉字字符的可编程字幕。日期格式可规定为月/日/年、日/月/年或年/月/日，屏幕显示使用带黑框的白色字符，以增加光照变化时的读出效果。本系统为用户提供摄像机号码文本控制日期/时间的有/无控制。文字控制垂直定位，以及调节显示亮度。l 数据存储所有用户的编程数据诸如系统划分、摄像机循环巡视、标题、报警配置、端口配置的接法等存储在存储器中。2）PTZ系列解码器PTZ系列解码器提供摄像机云台的遥控操作，还可遥控摄像机现场的辅助设备、镜头的变焦、聚焦和光圈控制.3） 前端主要设备-彩色摄像机 室外采用大动态双制式彩色/黑白摄像机：具有较高的解像度、超低照度等特点，如果配合有红外灯照明，可以增强其夜视功能，摄像机具体特点如下：1/4IT Exview HAD CCD 日夜两用型最低照度彩色0。01Lux黑白0。001 Lux分辩率:彩色480线黑白570线数字图像增强智能背光补偿，防影像模糊特性自动增益和电子快门控制信噪比50dB 电源:双电源自适应2.5W 4）硬盘录像机系统硬盘录像机提供视音频的采集、录像、网传,录像资料可以被授权用户访问（回放或下载)；提供报警信号采集、网传（主动)、本地联动;485串口接解码器,实现授权用户在本地或远程控制PTZ（可进行预置位设置)。n 采用H。264压缩标准或MPEG4+D压缩标准。H.264是国际电联(ITU）与国际标准化组织（ISO)组成的联合专家组(JVT)制定的最新视频压缩标准.是现在及将来在网络视频监控领域内的主流压缩标准。n 不仅支持定码率、变码率，还支持变帧率,根据带宽状况可动态设置码流、图像质量或帧率。n 采用国际主流的嵌入式操作系统及嵌入式处理器，保证了设备的稳定性、成熟性，同时拥有国际级的产品服务,紧随国际主流嵌入式技术的发展,产品的升级保持向下兼容，保护用户的投资。n 灵活的录像模式可供操作。有定时录像、手动录像、动态侦测录像、报警录像四种录像模式;前端进行录像时,文件切换不丢帧，保证了前端硬盘录像资料的完整性；图像分辨率从FULL D1（704*576）到QCIF(176144)；支持水印技术防止图像被篡改.n 具有视频服务功能。支持多播、点播及IE浏览等方式预览现场图像，监听现场声音,硬实时、多任务系统提供了强大的并发处理功能，编码、录像、网传、报警等进程通过合理的任务调度，实现并发处理，满足高实时性要求。n 提供了强大的网络SDK开发包,提供了用户个性化需求的开发平台，且提供了与其他管理信息系统的融合所需要的开发平台。n 多区域移动侦测。较以往算法在灵敏度和准确率上有很大的突破，最大限度地避免了因移动侦测而导致的误报警。5)管理服务器管理服务器是一个带数据库的管理信息系统.主要功能说明如下：n 创建监控区域、DVR及用户信息，且可被修改、删除。n 设置用户权限，采用灵活的菜单级权限设置方式.n 认证用户权限，授权用户的所有操作必须经过验证,通过验证才允许操作DVR,否则被拒绝。操作信息记录到日志中.n 对授权用户设置优先权，操作许可以级别优先、时间优先为原则。n 对来自报警管理主机的报警信息进行分类,将转发地址下传给报警管理主机。报警信息记入到日志中.n 提供操作日志、报警日志的查询。巡检和校时.管理服务器软件的运行环境：n 软件环境：Windows2000server，SQL SERVER；n 硬件环境：CPU/P4,RAM/256MB,HD/40GB以上。6）报警管理以电子地图的形式管理网络报警联动，不能单独运行，需要与管理服务模块协同工作。主要功能说明如下：n 地图自定义，分层设置方式，不限级数.n 监控区域及DVR在地图上可以灵活的增加、删除或移动.n 报警信息（信号灯、文字、声音）提示功能,上传报警信息到管理中心服务器，获取转发地址，按地址进行报警信息转发.报警管理软件的运行环境:n 软件环境:Windows2000Profesional or XP;n 硬件环境：CPU/P4,RAM128MB，HD/20GB以上.7)视频监控视频监控是由管理中心授权的网络客户端软件，需要与管理中心、流媒体模块协同工作。主要功能说明如下:n 本地配置功能.监控点、语音广播分组管理，播放方式(循环)定义，若配合解码卡选择硬解压，可上电视墙.n 远程配置功能。DVR参数、通道参数、串口参数及报警参数的配置。n 1/4两种画面分割可选，图像参数可调.n 网络报警联动。声音、文字、现场图像报警提示,报警信息分等级、队列方式管理。n PTZ控制,语音对讲、语音广播.n 录像资料的远程回放与本地回放.视频监控软件的运行环境：n 软件环境：Windows2000Profesional or XP；n 硬件环境：CPU/P4,RAM256MB，HD/20GB以上,显卡支持缩放.8）流媒体服务器可加流媒体服务器响应用户对DVR现场实时视频的点播，并对流进行转发.分布式流媒体服务器与管理中心协同工作，提供在多级架构系统中用户预览前端DVR实时视频的访问请求，使得广域网带宽资源得到最有效的利用，同时用户对流媒体服务的请求采取就近原则,达到快速响应的要求。流媒体视频转发工作原理示意图：流媒体服务器响应同级局域网内用户的访问请求，对获取的远程视频通过组播或点播(TCP)方式转发给请求用户.一级用户经过一个流媒体,二级用户经过二个流媒体，多级用户可穿越多个流媒体服务器，形成一个多级流媒体转发架构。如果网络是分布式的，可以构建基于分布式网络平台的分布式流媒体系统,提供系统内用户的视频访问请求服务。9) 监视器在主控制室机房内，设置24台21监视器，1台100”投影仪及4台19”显视器作为监控用显示设备，构成3联式电视墙；为了保证监控效果,设计选用清晰度高，性能稳定的ANT21高解像度彩色监视器，分辨率为450TVL，两路音视频输入/输出,NTSC/PAL双制式自动转换。10） 大屏幕投影电视墙背投采用工程高亮度投影机仪。它具有3500ANSI流明的亮度结合高对比度使能胜任各种环境和光线条件.她配备了3D 伽码校正及3D数字梳滤器，加上用于RGB和DDE信号的RGB增强器,保证了最佳画面效果。.。在投影墙系统中，屏幕的种类首选使用背投硬屏，根据资金、空间等因素来选择合适的屏幕尺寸屏幕的选择将对图像效果起到画龙点睛的作用，如增强亮度，加大视角以适应应用环境。 背投硬屏的技术特点： 背投幕从光学特性来分，有漫射幕、菲涅尔宽视角幕、菲涅尔双凸透镜幕、黑色条纹幕等；主要技术指标包含增益系数、可视角、透光率、太阳效应等。 增益系数：即投影光线经过屏幕后被提高的倍数(一般35）. 可视角：在中心亮度与屏幕四周边缘的亮度一致的条件下,屏幕的最大视角范围（90160）。 太阳效应：即观看者在不同的位置，会感到屏幕的亮度中心在变化. 透光率：光线通过屏幕朝观众方向平行直射，均匀分配透过屏幕。 背投幕 100”主要参数指标:（单位 mm） 大小尺寸：宽：20831。5 高：15751.5 对角线公差：4 中心偏移设置：035 屏幕厚度：5.5 1 重量: 21kg 10 屏幕焦距：2400 中心最高增益:3.5 0.5 水平1/2增益视角：360 40 垂直1/2增益视角：100 1.50 视角范围：1600 背投反射系统系统组成:反射系统由一面正面反射真空镀膜镜加一副反射镜支架，一副投影机支架组成，支架带有精确调整机构(万向调节器). 产品的主要特性:采用真空镀膜反射系统，-反射影像清晰无重影；-抗磨损,抗腐蚀；-有保护介质膜;-反射率95%11) 光传输设备光传输设备技术指标 标准:IEEE802。3u Fast Ethernet 100BaseTX和100BaseFX 端口:光纤接口：850nm多模 ST接口：2公里，典型（14dB）1310nm单模 SC接口:15公里(11 dB)、30公里（17 dB)电连接口：RJ-45 UTP 10米UTP缆线:五类线 数据传输速率：100 Mbps ,10Mbps 显示灯: 电源指示（POWER）、链路告警关断灯(LNK LOS DIS）、光纤数据传输动态（FX LINK及双绞线链路状态（TP LINK) 电源要求:100V250VAC5060Hz 工作温度：050 相对温度：595无凝结12） 其他辅助设备 室外云台 选用PIH系列室外云台 云台特点： PIH为全天候环境设计的全方位云台。 安装方式可选择壁、吊装(吊杆长度可任选）. 室外摄像机立杆及辅助灯光为了保证安装的摄像机与周围环境相和谐,可根据具体实际情况采取多种不同的安装形式，采用实用美观的金属线杆.在保证监控系统功能的前提下,尽最大可能达到既美观又隐蔽.由于夜间监控的难度较大，在灯光较暗处可适当增加辅助光源，有必要在重点监控区域增加红外光源，提高监控区域的照度，有利于摄像机捕捉到更加清晰的图像。 视频分配器视频分配器是监控系统中比较常用的辅助设备，因其结构简单,应用灵活，价格便宜,受到广泛的应用。本次设计可根据系统需要采用一分二，二分四以及四分八等多种形式的视频分配器，尽可能做到优化、合理地使用65 系统的设备配置小结651 前端部分九台市城市数字安防监控网的系统设备的选用不仅要考虑系统的先进性、可靠性，还要考虑器材的外形美观与环境档次的协调.为此，在面积较大的场所使用全方位摄像机，其监视能力相当于多台固定摄像机的监视能力,目标捕获时间短，完全变焦，聚焦，图像最清晰，无论目标处于运动或弱光状态,都能得到清晰的图像;速度可调,不仅外观豪华美观，而且操作方便、简单,针对以上情况，我们在来往人员较多的地方设置一体化摄像机。我们选用一体化彩色球型摄像机的目的是由于球型一体化摄像机具有高清晰度,高灵敏度，可进行远程设置，具有18倍的光学变焦变倍能力。通过该摄像机可以对面积较大的区域进行全方位的监视。 依据上述原则,此次方案设计共设置摄象机104台。652 显示和记录部分 在监控中心设19彩色显器作为显示界面，且由21彩色监视器和100专业投影仪组成电视墙,对视频切换矩阵的输入进行分组显示，显示整个系统图像。也可以通过万能切换将任意图像显示在监视器上。我们在特别重要的场所采用此种全局显示重点图象单独调用的方式。653 控制部分系统采取集中控制，控制主机为微机矩阵控制系统，通过主机可实现万能切换、成组切换、系统口令操作、系统划分、自动序列编程、自动报警调用、报警显示、报警联动设置等众多先进的功能。所谓万能切换，是指任意一路图像都可切换到任意一台监视器上。成组切换是指多台监视器分别显示有一层或一地区特定区域的几个画面。利用主控设备可控制云台、镜头、开启远端操作。主机系统采用模块式主控单元，我们的视频控制系统可为全套监控系统提供强大的切换和控制能力。这类系统具有全矩阵切换能力,通过编程可将任意1台或1组摄像机视频信号显示在任意1台或1组监视器上,它还可以将单台摄像的信号同时显示在系统的全部监视器上。这些切换特性既可利用手动选择,也可通过独立的自动切换顺序进行控制。系统的操作和编程利用一个按人类工程学设计的全功能键盘完成.内装的操作人员优先级以及它的具有的限制某些操作人员对一些指定功能进行控制的能力使其具备有最大的灵活性.我们的视频控制系统可在组网切换配置中用作主控制器。这一新特性使该系统能够与远地的“组网系统”通讯。任意兼容的可编程顺序切换器均可用作远地切换器。这一作用非常大的特点可供设计具有中央站点控制和各地区站点单独控制能力的视频矩阵控制系统。主控中心可以观察和控制本中心的摄像机以及位于各远地分布子站点的任意摄像机。66 监控系统与其它系统的互联对接l 网上实时系统的互联系统具有较好的兼容性,可在网上实时处理系统进行互联，通过监控系统的处理,可将任意一路或多路重点监控图像，以标准数字或模拟信号的形式，传送至内网上实时处理系统，供各级机关、监控中心等部门。同时还可与INTRNET网连通
