人防地下室计算书xg.doc

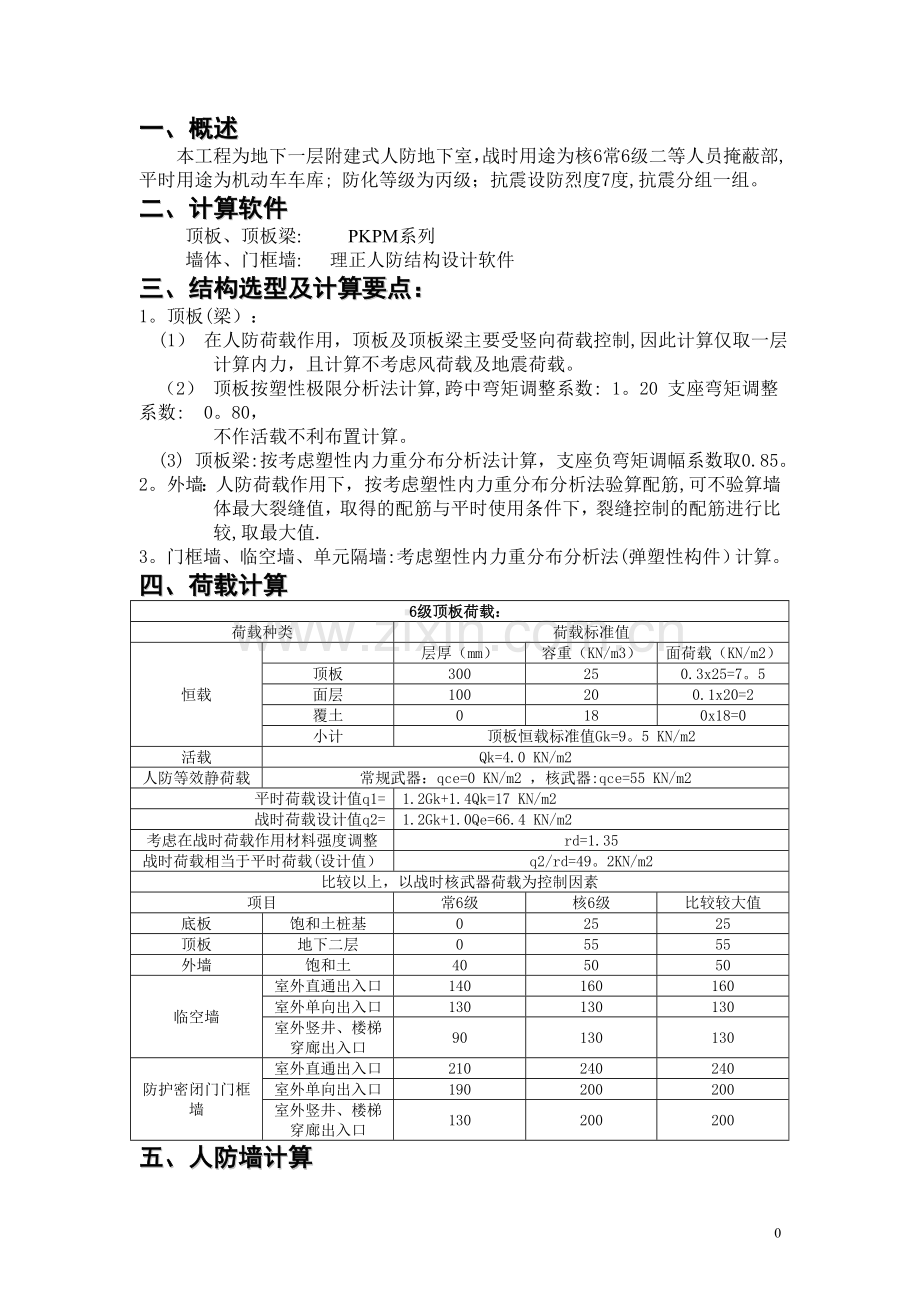

一、概述
本工程为地下一层附建式人防地下室，战时用途为核6常6级二等人员掩蔽部,平时用途为机动车车库; 防化等级为丙级；抗震设防烈度7度,抗震分组一组。
二、计算软件
顶板、顶板梁: PKPM系列
墙体、门框墙: 理正人防结构设计软件
三、结构选型及计算要点：
1。顶板(梁）：
(1） 在人防荷载作用，顶板及顶板梁主要受竖向荷载控制,因此计算仅取一层计算内力，且计算不考虑风荷载及地震荷载。
（2） 顶板按塑性极限分析法计算,跨中弯矩调整系数: 1。20 支座弯矩调整系数: 0。80，
不作活载不利布置计算。
(3) 顶板梁:按考虑塑性内力重分布分析法计算，支座负弯矩调幅系数取0.85。
2。外墙：人防荷载作用下，按考虑塑性内力重分布分析法验算配筋,可不验算墙体最大裂缝值，取得的配筋与平时使用条件下，裂缝控制的配筋进行比较,取最大值.
3。门框墙、临空墙、单元隔墙:考虑塑性内力重分布分析法(弹塑性构件）计算。
四、荷载计算
6级顶板荷载：
荷载种类
荷载标准值
恒载

层厚（mm）
容重（KN/m3）
面荷载（KN/m2）
顶板
300
25
0.3x25=7。5
面层
100
20
0.1x20=2
覆土
0
18
0x18=0
小计
顶板恒载标准值Gk=9。5 KN/m2
活载
Qk=4.0 KN/m2
人防等效静荷载
常规武器：qce=0 KN/m2 ，核武器:qce=55 KN/m2
平时荷载设计值q1=
1.2Gk+1.4Qk=17 KN/m2
战时荷载设计值q2=
1.2Gk+1.0Qe=66.4 KN/m2
考虑在战时荷载作用材料强度调整
rd=1.35
战时荷载相当于平时荷载(设计值）
q2/rd=49。2KN/m2
比较以上，以战时核武器荷载为控制因素
项目
常6级
核6级
比较较大值
底板
饱和土桩基
0
25
25
顶板
地下二层
0
55
55
外墙
饱和土
40
50
50
临空墙
室外直通出入口
140
160
160
室外单向出入口
130
130
130
室外竖井、楼梯穿廊出入口
90
130
130
防护密闭门门框墙
室外直通出入口
210
240
240
室外单向出入口
190
200
200
室外竖井、楼梯穿廊出入口
130
200
200
五、人防墙计算
--————--———-—————-—-—-——-———————-——-——————----—--—----------——————-

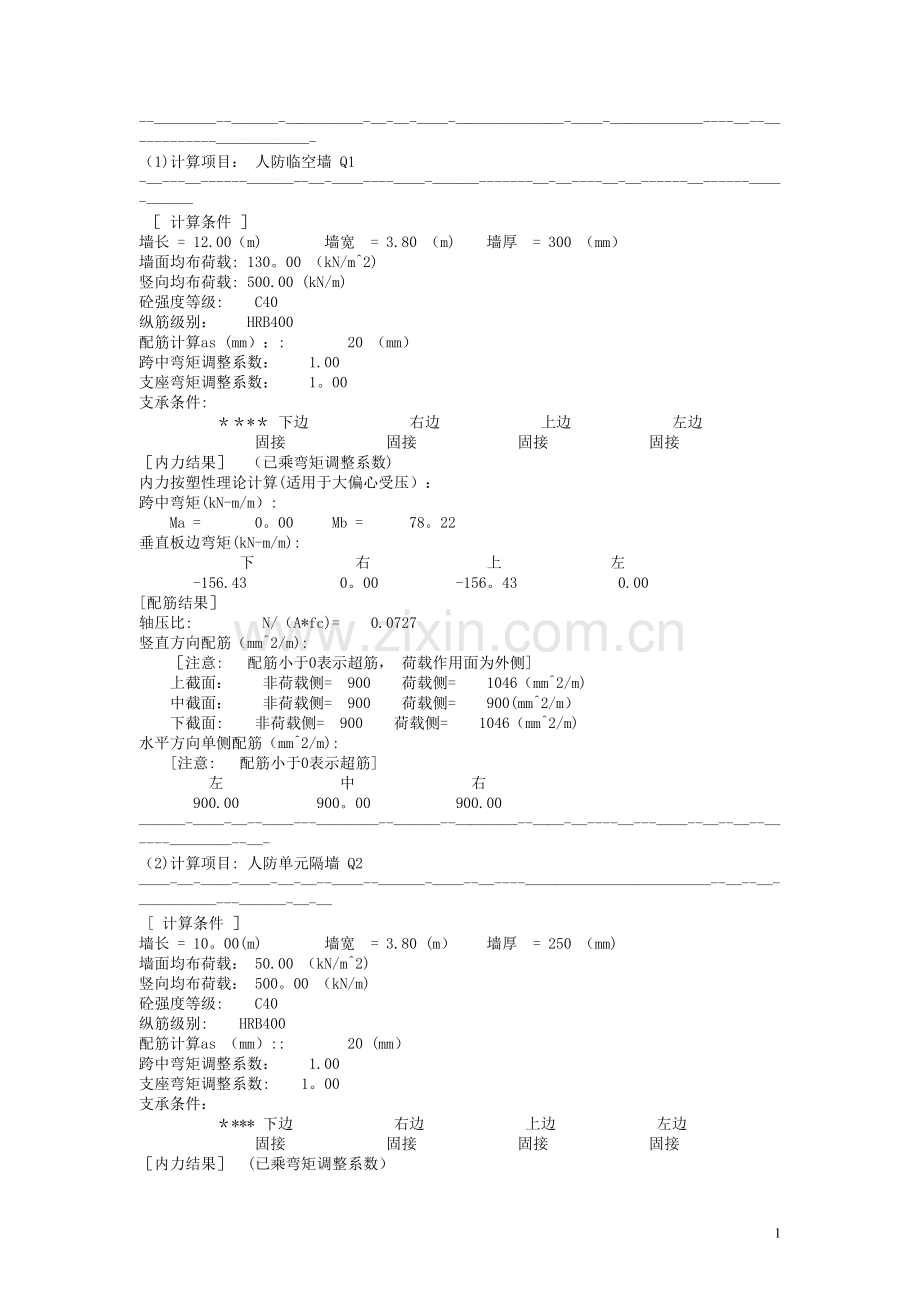

（1)计算项目： 人防临空墙 Q1
-—---—------———--—-——----——-———-------—-—----—-—------—------——-———
［ 计算条件 ］
墙长 = 12.00（m) 墙宽 = 3.80 （m) 墙厚 = 300 （mm）
墙面均布荷载: 130。00 （kN/m^2)
竖向均布荷载: 500.00 (kN/m)
砼强度等级: C40
纵筋级别： HRB400
配筋计算as (mm）：: 20 （mm）
跨中弯矩调整系数： 1.00
支座弯矩调整系数： 1。00
支承条件:
＊＊*＊ 下边 右边 上边 左边
固接 固接 固接 固接
［内力结果］ （已乘弯矩调整系数)
内力按塑性理论计算(适用于大偏心受压）：
跨中弯矩(kN-m/m）:
Ma = 0。00 Mb = 78。22
垂直板边弯矩(kN-m/m):
下 右 上 左
-156.43 0。00 -156。43 0.00
[配筋结果］
轴压比: N/（A*fc)= 0.0727
竖直方向配筋（mm^2/m):
［注意: 配筋小于0表示超筋， 荷载作用面为外侧]
上截面： 非荷载侧= 900 荷载侧= 1046（mm^2/m)
中截面： 非荷载侧= 900 荷载侧= 900(mm^2/m）
下截面: 非荷载侧= 900 荷载侧= 1046（mm^2/m)
水平方向单侧配筋（mm^2/m):
[注意: 配筋小于0表示超筋]
左 中 右
900.00 900。00 900.00
———-——-—--——---————--———--————--——-—----—---——--—--—--—----————--—-
（2)计算项目: 人防单元隔墙 Q2
——-—-——-——-—-—--——--———-——--—----————————————--—--—-—————---———-—-—
[ 计算条件 ］
墙长 = 10。00(m) 墙宽 = 3.80 (m） 墙厚 = 250 （mm)
墙面均布荷载： 50.00 （kN/m^2)
竖向均布荷载： 500。00 （kN/m)
砼强度等级: C40
纵筋级别: HRB400
配筋计算as （mm）:: 20 (mm）
跨中弯矩调整系数： 1.00
支座弯矩调整系数: 1。00
支承条件：
＊*** 下边 右边 上边 左边
固接 固接 固接 固接
［内力结果］ (已乘弯矩调整系数）
内力按塑性理论计算(适用于大偏心受压）:
跨中弯矩（kN-m/m）：
Ma = 0。00 Mb = 30。08
垂直板边弯矩（kN-m/m):
下 右 上 左
—60.17 0。00 —60。17 0.00
［配筋结果］
轴压比: N/(A*fc)= 0.0873
竖直方向配筋（mm^2/m）：
［注意: 配筋小于0表示超筋， 荷载作用面为外侧]
上截面： 非荷载侧= 750 荷载侧= 750（mm^2/m）
中截面： 非荷载侧= 750 荷载侧= 750（mm^2/m）
下截面： 非荷载侧= 750 荷载侧= 750（mm^2/m)
水平方向单侧配筋(mm^2/m）:
［注意: 配筋小于0表示超筋]
左 中 右
750。00 750.00 750。00
-————--———-—-—---——-—-—-—-——------—-—--—--——-————————-—-———-—-—-—--
（3)计算项目： 水池墙体裂缝验算Q4
—-——--—--————-————-——---—--—-————-—--—-————————--——-———---——--———-—
1．1 基本资料　
1．1．1 工程名称：工程一　
1．1．2 结构构件的重要性系数 γo ＝ 1 考虑活荷不利组合　
1．1．3 混凝土容重 γc ＝ 0kN/m 箍筋间距 Sv ＝ 200mm　
1．1．4 可变荷载的分项系数 γQ ＝ 1。4 可变荷载的组合值系数 ψc ＝ 0。7 可变荷载的准永久值系数 ψq ＝ 0.4　
1．1．5 C40 混凝土强度： fc ＝ 19.1N/mm ft ＝ 1。71N/mm ftk ＝ 2。39N/mm Ec ＝ 32600N/mm　
1．1．6 钢筋强度设计值: fy ＝ 360N/mm fyv ＝ 210N/mm Es ＝ 200000N/mm　
1．1．7 梁底纵筋合力点至近边距离 as ＝ 20mm 梁面纵筋合力点至近边距离 as’ ＝ 50mm 受拉钢筋最小配筋率 ρmin ＝ 0.21％　
1．2 几何信息　
最左端支座：固端 i ——-跨号 Li ———第 i跨跨度（mm） b -—-截面宽度(mm） h ———截面高度（mm）　
bf’———上翼缘高度（mm） hf'--—上翼缘高度（mm） bf ———下翼缘高度（mm) hf ———下翼缘高度(mm）　
---——---————-—--—-----—-——----——--—-————-—--——-—-—-———--———-—--—-————-————　
i Li 截面 b h bf’ hf’ bf hf 右节点　　
——-—----—--———————------—-—-—-------——-------———-—--—-----—--—-—-————--—--　
1 3800 矩形 1000 200 固端　
--—--——————--—-—--——-----——------————--—---——--——--—----—-—-——-——-—-——-——-
1．3 荷载信息　
i、j —-—跨号、节点号 P、P1———单位：kN/m、kN M—————单位：kN·M X、X1———单位：mm　
1．3．1 跨中荷载　
—--—--—-—-—-—--——-—--———-----—-—-—-———-—-————--—————-------—-———-——　
i 恒、活荷 荷载类型 P 或 M P1 X X1　
----—-——-—--———--—-----———----——-——-—-——--—-—--———---—------—--——--　
1 恒荷 梯形荷载 28.00 0.00 0 2800　
——-—----—---—------———————————---——-—-——--—-—---——-————--——-——-—-—-
1．4 计算结果　
1．4．1 梁内力设计值及配筋　
V ——剪力（kN）,以绕截面顺时针为正； M ——弯矩(kN·M），以下侧受拉为正； As---纵筋面积（mm)； Asv---箍筋面积(mm）　
————----—---————-——--—-—-———--—-—-—-—---———-—--————-—-——--—----—------—-——-—---————--—-—-—-—-——--—————-—-—--—-—-———　
i I 1 2 3 4 5 6 7 J　
-—---———-------—----—--—————---—--—-——-——-———-—————————————-——---—-—-—-—-----———---—-——-———————--—--——-—-—-—--—--——　
1 M － —21.0 -4。7 0.0 0.0 0.0 0.0 —0.5 —5。3 -10.2　
As 面 筋 400 88 0 0 0 0 10 99 190　
As / bho 0。27% 0.06% 0。00％ 0.00％ 0。00％ 0。00% 0.01% 0.07% 0。13％　
x / ho 0。050 0.011 0.000 0。000 0.000 0.000 0。001 0.012 0.024　
裂缝宽度 0。197 0.031 0。000 0.000 0。000 0。000 0。003 0。035 0.067　
实配面筋 559 88 0 0 0 0 10 99 190　
M ＋ 0。0 0.0 4.5 8.1 7。5 4.1 0.0 0。0 0。0　
As 底 筋 0 0 69 125 116 64 0 0 0　
As / bho 0。00％ 0。00％ 0。04％ 0.07% 0。06％ 0。04% 0。00％ 0。00％ 0。00%　
x / ho 0。000 0。000 0.007 0。013 0。012 0。007 0。000 0.000 0。000　
裂缝宽度 0.000 0.000 0.021 0。037 0.034 0.019 0。000 0.000 0。000　
实配底筋 0 0 69 125 116 64 0 0 0　
V  42。8 26.4 13。0 2.6 —4.7 —8.9 -10.1 —10.1 —10。1　
Asv 28 28 28 28 28 28 28 28 28　
构造配筋 As，min ＝ 428 Asv，min ＝ 28 Dmin ＝φ6 Smax ＝ 200　
挠度验算 截面 4 ： f ＝ -1。9 f / Li ＝ 1/2017　
--—-—------——-—-—---—-----—-———--—-——--—-—--—------——---—--—--—----
(4）计算项目： 外墙裂缝验算 WQ1
—-——---——--——--———----—--—-——-—-—-—---—----—————----—-—-—-—-—————--
1．1．1 工程名称：工程一　
1．1．2 结构构件的重要性系数 γo ＝ 1 考虑活荷不利组合　
1．1．3 混凝土容重 γc ＝ 0kN/m 箍筋间距 Sv ＝ 200mm　
1．1．4 可变荷载的分项系数 γQ ＝ 1。4 可变荷载的组合值系数 ψc ＝ 0。7 可变荷载的准永久值系数 ψq ＝ 0.4　
1．1．5 C40 混凝土强度: fc ＝ 19。1N/mm ft ＝ 1.71N/mm ftk ＝ 2。39N/mm Ec ＝ 32600N/mm　
1．1．6 钢筋强度设计值： fy ＝ 300N/mm fyv ＝ 210N/mm Es ＝ 200000N/mm　
1．1．7 梁底纵筋合力点至近边距离 as ＝ 20mm 梁面纵筋合力点至近边距离 as’ ＝ 50mm 受拉钢筋最小配筋率 ρmin ＝ 0.26％　
1．2 几何信息　
最左端支座：固端 i -—-跨号 Li ———第 i跨跨度（mm） b ———截面宽度（mm） h ———截面高度（mm）　
bf'—--上翼缘高度（mm） hf'——-上翼缘高度（mm) bf --—下翼缘高度(mm) hf ———下翼缘高度（mm）　
-—---—-——-——-—-——————-—---——-—-——---—-—-——-—-——-—-------————----------—-—-　
i Li 截面 b h bf’ hf’ bf hf 右节点　　
---—-—---—-------——-—--——-—---———---—————-—----—---————-——------—-——--—-——　
1 3600 矩形 1000 400 固端　
——-—-—-——----—--—-—-——-———--—--—-—--------——-———-—-—-----——-—---——----———-
1．3 荷载信息　
i、j ---跨号、节点号 P、P1-—-单位：kN/m、kN M—————单位:kN·M X、X1——-单位:mm　
1．3．1 跨中荷载　
——----——————-—-------——-———--—---———-—-——---——-——---———--——--——----　
i 恒、活荷 荷载类型 P 或 M P1 X X1　
--———--—-———--———--—-—-——-—-—-—--—-—--———---———-———-----—--——-—----　
1 恒荷 梯形荷载 100。80 50。40 0 3600　
1 活荷 均布荷载 5.00 　
———--—---—-—---—--———-———--—-------———--—-—--———---—--——--—-———————
1．4 计算结果　
1．4．1 梁内力设计值及配筋　
V -—剪力（kN）,以绕截面顺时针为正； M —-弯矩（kN·M)，以下侧受拉为正； As———纵筋面积（mm)； Asv--—箍筋面积（mm）　
———--------——-—---—-——-————-——----—————--——--—-—-—-———------——--—-----—---—-———————--———-—-—--——--——-—--—------—--—　
i I 1 2 3 4 5 6 7 J　
—-————--——---——-—-—---—-——-----——--—----—-———--——--————-———-—-—-—-—————---———-—---——-——-——-——-———-—-—--—-—--———---—　
1 M － -122.9 —39.2 0.0 0。0 0.0 0.0 0.0 -40。2 —108.2　
As 面 筋 1203 376 0 0 0 0 0 386 1055　
As / bho 0.34% 0.11％ 0。00% 0。00% 0.00% 0.00％ 0。00% 0.11％ 0.30%　
x / ho 0.054 0.017 0.000 0。000 0。000 0。000 0。000 0。017 0.047　
裂缝宽度 0。197 0.047 0.000 0.000 0。000 0。000 0。000 0。048 0.200　
实配面筋 1422 376 0 0 0 0 0 386 1247　
M ＋ 0。0 0.0 17.7 49。4 57。8 44。5 11.2 0。0 0.0　
As 底 筋 0 0 155 437 512 393 99 0 0　
As / bho 0。00％ 0。00% 0.04％ 0。12％ 0。13％ 0。10％ 0.03％ 0。00% 0.00％　
x / ho 0。000 0.000 0.006 0.018 0。021 0。016 0.004 0。000 0.000　
裂缝宽度 0.000 0。000 0。016 0.046 0.053 0。041 0.010 0。000 0.000　
实配底筋 0 0 155 437 512 393 99 0 0　
V  217.0 155。5 97。8 43。9 -6.1 —52.3 -94。7 —133.3 —168。0　
Asv 19 19 19 19 19 19 19 19 19　
构造配筋 As，min ＝ 1026 Asv，min ＝ 19 Dmin ＝φ6 Smax ＝ 300　
挠度验算 截面 4 ： f ＝ -1.2 f / Li ＝ 1/2913　
——-—--——----———--——————----—-——----—-——-—---—-——-—--————-—---——-——-
(5）计算项目： 外墙人防工况强度验算 WQ1
--———--————-—--——-—--—-—-—--————-——-—-—---—-——--——-—----——-————-——-
［ 计算条件 ］
墙长 = 10.00(m） 墙宽 = 3。60 (m) 墙厚 = 400 （mm)
墙面均布荷载: 110.48 （kN/m^2）
墙面三角形荷载： 60。48 （kN/m^2）
竖向均布荷载： 500.00 （kN/m)
砼强度等级： C40
纵筋级别: HRB335
配筋计算as （mm)：： 50 （mm）
跨中弯矩调整系数: 1.00
支座弯矩调整系数： 1。00
支承条件：
＊*** 下边 右边 上边 左边
固接 固接 固接 固接
[内力结果］ (已乘弯矩调整系数）
内力按塑性理论计算（适用于大偏心受压)：
注意:三角形荷载按弹性理论计算
跨中弯矩（kN-m/m）：
Ma = 0.00 Mb = 76.43
垂直板边弯矩（kN-m/m）:
下 右 上 左
-158.51 0.00 -145。45 0.00
［配筋结果]
轴压比： N/（A*fc)= 0。0545
竖直方向配筋（mm^2/m):
[注意： 配筋小于0表示超筋， 荷载作用面为外侧]
上截面： 非荷载侧= 1200 荷载侧= 1200（mm^2/m）
中截面： 非荷载侧= 1200 荷载侧= 1200(mm^2/m）
下截面： 非荷载侧= 1200 荷载侧= 1200(mm^2/m）
水平方向单侧配筋（mm^2/m）:
[注意: 配筋小于0表示超筋]
左 中 右
1200。00 1200.00 1200。00
六、门框墙计算
————-—-——---—---————---—-—-—---—-——--——-———---—-——--—---—-——-—-————
（1）、计算项目: 人防门框墙 MKQ5
直接作用在门框墙等效静荷载标准值： 200。0 （kN/m2)
由门扇传来的等效静荷载标准值:
Qia = ： 102。6 (N/mm）
Qib = ： 121.2 (N/mm）
左框墙
［ 计算条件 ］
L = 500。00（mm） L1 = 466。00 (mm) L2 = 400.00 (mm)
h = 300。00 (mm）
qe = 200.00 （kN/m^2)
qi = 121.20 (kN/m)
砼强度等级： C40
配筋计算 as ： 20 （mm)
纵筋级别: HRB400 箍筋级别: HPB235 箍筋间距(mm）： 200
［ 计算结果 ]
弯矩(kN—m/m）： M = 72.479
剪力（kN/m)： V = 201.200
＊**＊＊按悬臂梁计算**＊＊＊
--—-—— 抗弯拉筋构造配筋: 配筋率Us=0.20% < Us_min=0.25%
抗弯受拉筋： As = 750（mm^2/m)
抗剪箍筋: Av = 0（mm^2/m）
右框墙
[ 计算条件 ]
L = 895。00(mm） L1 = 861。00 (mm) L2 = 795.00 (mm)
h = 300。00 （mm)
qe = 200.00 (kN/m^2）
qi = 121.20 （kN/m)
砼强度等级： C40
配筋计算 as : 20 (mm）
纵筋级别： HRB400 箍筋级别: HPB235 箍筋间距（mm)： 200
［ 计算结果 ]
弯矩(kN-m/m)： M = 167。556
剪力（kN/m)： V = 280。200
*＊＊＊*按悬臂梁计算*＊*＊*
抗弯受拉筋: As = 1441（mm^2/m）
抗剪箍筋: Av = 0（mm^2/m)
上框梁
［ 计算条件 ]
砼强度等级: C40 配筋计算as（mm): 20
纵筋级别： HRB400
箍筋级别: HPB235
箍筋间距: 200 (mm）
支座弯矩调幅系数： 25.000 ％
左支座固接 右支座固接
跨号 跨长 截面宽度（mm） 截面高度（mm）
1 1。200 400 300
［ 计算结果 ］
跨号： 1
左 中 右
上部弯矩( kN-m）: 16.43 0。00 16。43
下部弯矩（ kN-m): 0.00 16。43 0.00
剪 力（ kN ）： 109.56 -0.00 —109。56
上部纵筋（mm*mm）: 360 360 360
下部纵筋(mm*mm）： 360 360 360
抗剪箍筋(mm＊mm): 156 156 156
-—------———-———-———-——-—-—-—-———-—-—————--———--————-----—--———--———
(2）、计算项目：人防门框墙 MKQ4
—----—-——--------—-—-------——-——-—--—-—---———--——--—————-——----—--—
直接作用在门框墙等效静荷载标准值: 200。0 (kN/m2)
由门扇传来的等效静荷载标准值:
Qia = : 229。6 （N/mm）
Qib = : 186.5 (N/mm）
左框墙
［ 计算条件 ]
L = 675.00(mm) L1 = 641。00 （mm) L2 = 575。00 （mm)
h = 600。00 (mm）
qe = 200.00 （kN/m^2）
qi = 186。50 (kN/m)
砼强度等级: C40
配筋计算 as : 20 (mm)
纵筋级别： HRB400 箍筋级别: HPB235 箍筋间距(mm)： 200
［ 计算结果 ]
弯矩
