液压分析题

精品资料

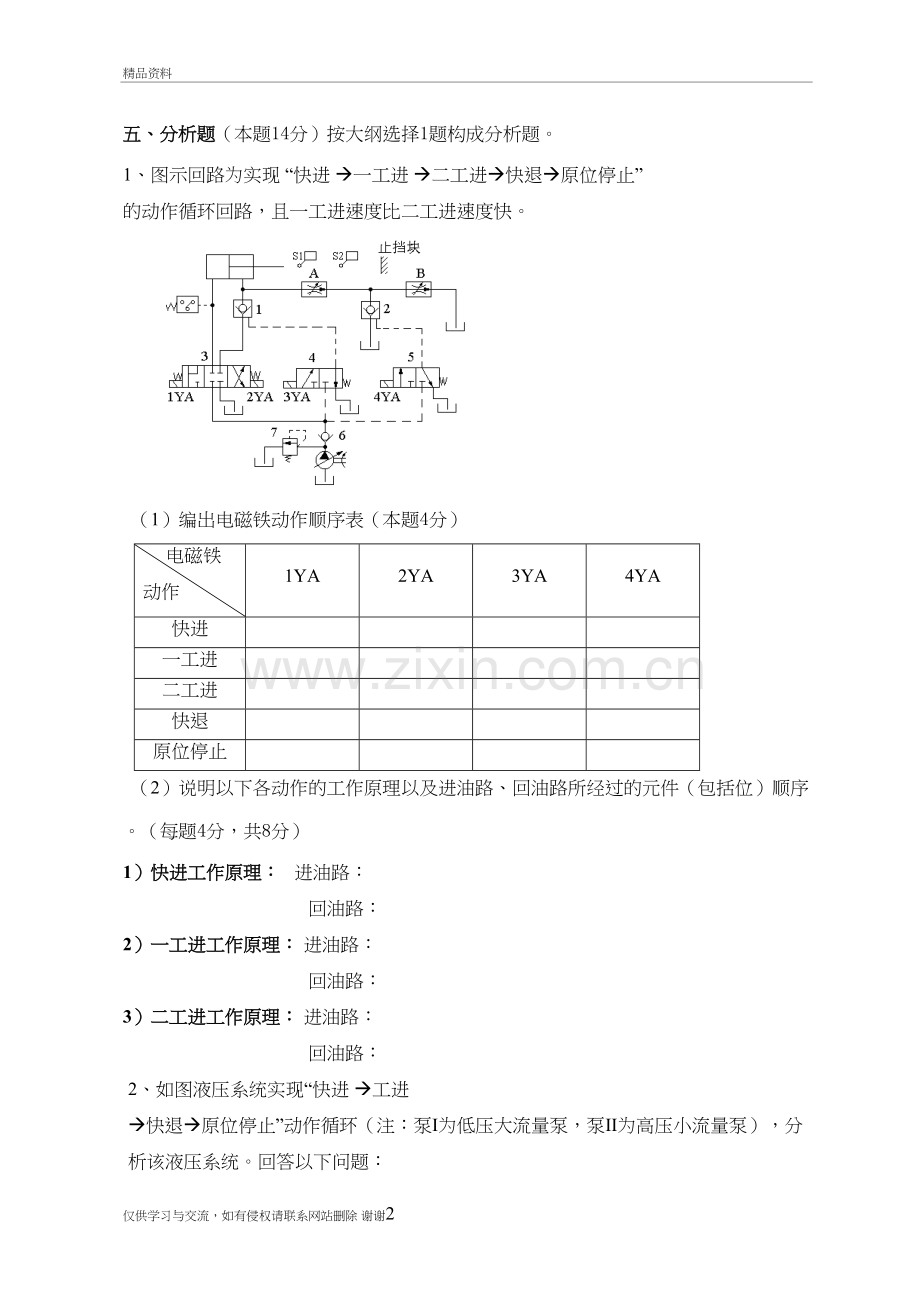

五、分析题（本题14分）按大纲选择1题构成分析题。
1、图示回路为实现 “快进 à一工进 à二工进à快退à原位停止” 的动作循环回路，且一工进速度比二工进速度快。

（1）编出电磁铁动作顺序表（本题4分）
电磁铁
动作
1YA
2YA
3YA
4YA
快进

一工进

二工进

快退

原位停止

（2）说明以下各动作的工作原理以及进油路、回油路所经过的元件（包括位）顺序。（每题4分，共8分）
1）快进工作原理： 进油路：
回油路：
2）一工进工作原理： 进油路：
回油路：
3）二工进工作原理： 进油路：
回油路：
2、如图液压系统实现“快进 à工进 à快退à原位停止”动作循环（注：泵I为低压大流量泵，泵II为高压小流量泵），分析该液压系统。回答以下问题：
（1）下列序号图形符号的元件名称（本题2分）
元件1、 ，元件4、 ，元件6、 ，元件7、 。

（2）电磁铁及序号7元件的动作顺序表（本题4分）
电磁铁
动作
1YA
2YA
3YA
元件7
快进

工进

快退

原位停止

（3）说明以下各动作的工作原理以及进油路、回油路所经过的元件（包括位）顺序。（本题8分）
1）快进工作原理： 进油路：
回油路：
2）工进工作原理： 进油路：
回油路：
3）快退工作原理： 进油路：
回油路：
3、图示回路主缸 “快速下行→慢速加压→保压延时→快速返回→原位停止” 的动作循环回路。（1）说出下列元件名称。（本题2分）
元件4 ，元件6 ，元件9 ，元件12 。
（2）说明以下各动作的工作原理以及进油路、回油路所经过的元件（包括位）顺序。（每题4分，共12分）
1）快速下行工作原理：
进油路：
回油路：
2）慢速加压工作原理：
进油路：
回油路：
3）卸压并快速回程工作原理：
进油路：
回油路：

4、如图组合机床动力滑台液压系统，分析该液压系统。回答以下问题：
（1）说出元件3、6、7、9、11的名称；（本题5分）

元件4 ，元件6 ，元件7 ，元件9 ，元件11
（2）分别写出系统的快进、第一次工进、快退等三种情况下的进油路和回油路路线（本题9分）
快进 进油路：
回油路：
第一次工进 进油路：
回油路：
快退 进油路：
回油路：
5、说明图示回路中元件1、3、5、7的名称。（本题4分）
（1）元件1、 元件3、 元件5、 元件7、
（2）序号5在左位和右位工作时缸1、2的动作顺序（含油路走向）。（本题10分）
1）序号5在左位工作时：
2）序号5在右位工作时：

6、图示双泵供油系统，缸I为夹紧缸（注：失电夹紧），缸II为工作缸。两缸的工作循环为：“缸I夹紧→缸II快进→工进→快退→原位停止→缸I松开”。 （注：泵1为高压小流量泵，泵2为低压大流量泵），分析该液压系统。回答以下问题：

（1）下列序号图形符号的元件名称（本题2分）
元件3、 ，元件4、 ，元件5、 ，元件6、 。
（2）电磁铁的动作顺序表（本题4分）
电磁铁
动作
1YA
2YA
3YA
4YA
快进

工进

快退

原位停止

（3）说明以下各动作进油路、回油路所经过的元件（包括位）顺序。（本题8分）
1）快进： 进油路：
回油路：
2）工进： 进油路：
回油路：
3）快退： 进油路：
回油路：
4）缸I松开： 进油路：
回油路：
7、分析图示液压系统，回答以下问题：

（1）说出元件2、3、4、5的名称（本题2分）
元件2 ，元件3 ，元件4 ，元件5
（2）编写电磁铁的动作顺序表（本题4分）
电磁铁
动作
1YA
2YA
3YA
4YA
快进

一工进

二工进

快退

原位停止

（3）分别写出系统的快进、第一次工进、第二次工进、快退情况下的进、回油路路线（本题8分）
快进 进油路：
回油路：
第一次工进 进油路：
回油路：
第二次工进 进油路：
回油路：
快退 进油路：
回油路：
8、如图液压系统，为实现“快进→工进→快退→原位停止→液压泵卸荷”工作循环，编写电磁铁的动作顺序表，并分别写出系统的快进、工进、快退、原位停止、液压泵卸荷情况下的进、回油路路线。

（1）编写电磁铁的动作顺序表（本题4分）
电磁铁
动作
1YA
2YA
3YA
4YA
快进

工进

快退

原位停止

液压泵卸荷

（2）快进、工进、快退、原位停止情况下的进、回油路路线以及液压泵卸荷时油路（本题10分）
快进 进油路：
回油路：
工进 进油路：
回油路：
快退 进油路：
回油路：
原位停止 进油路：
回油路：
液压泵卸荷油路：
