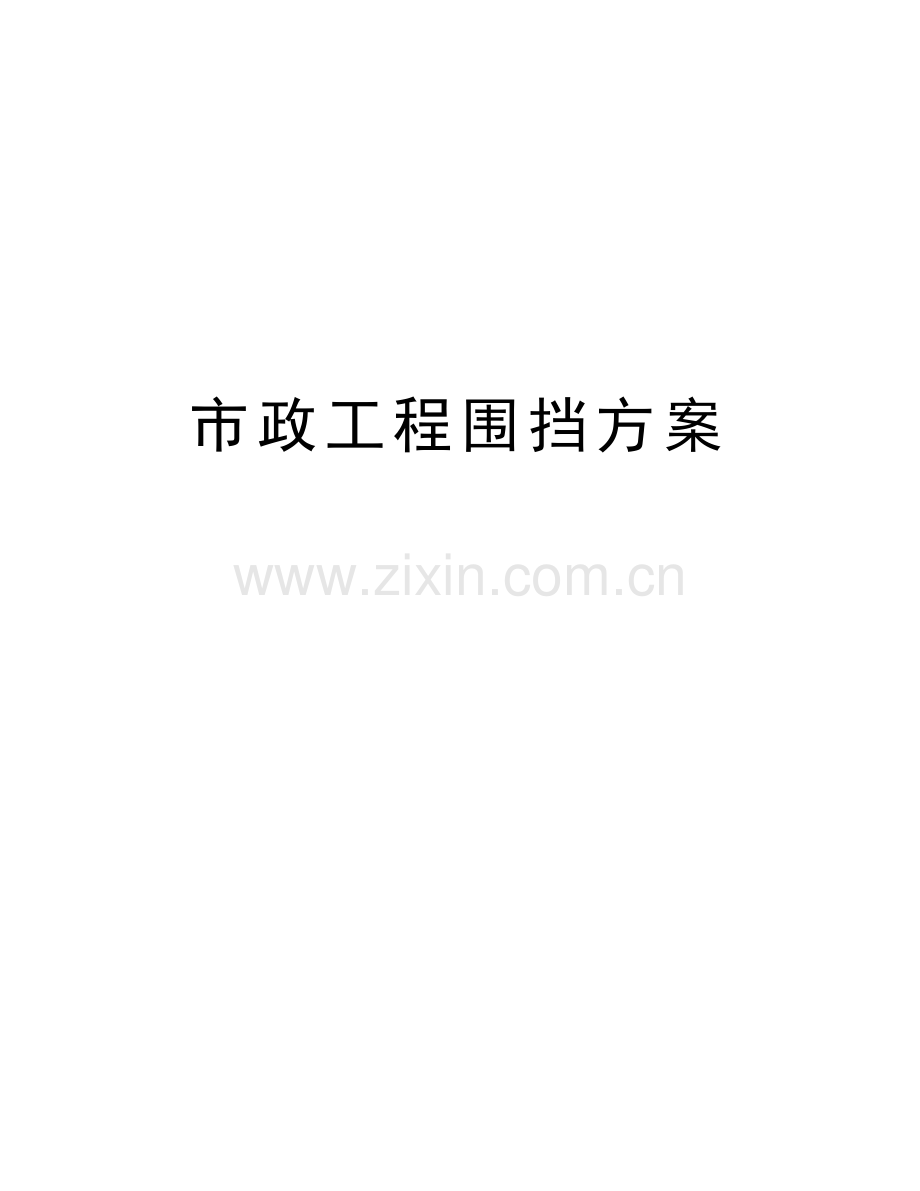

市政工程围挡方案doc资料.doc

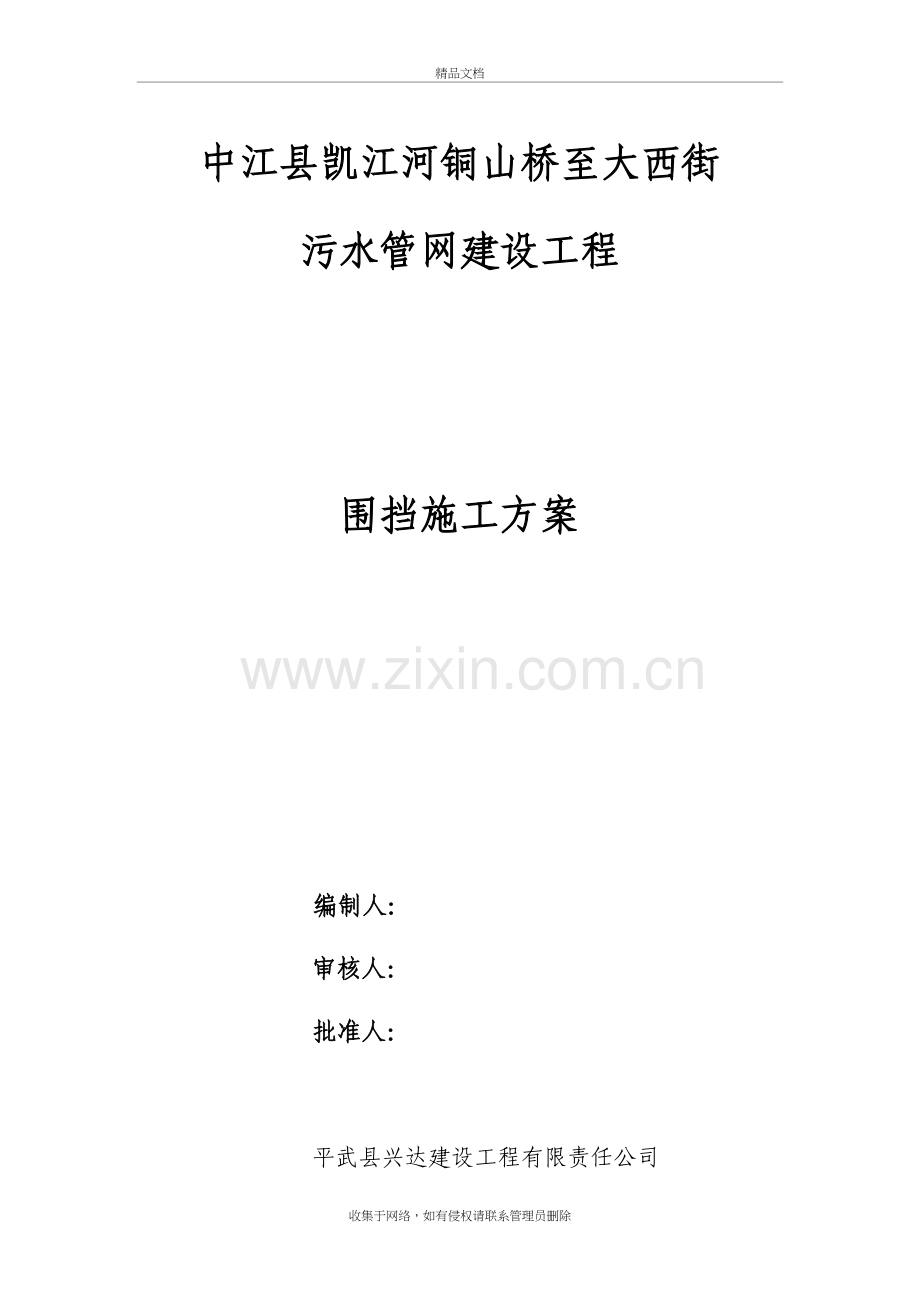

市政工程围挡方案精品文档中江县凯江河铜山桥至大西街污水管网建设工程围挡施工方案 编制人： 审核人： 批准人： 平武县兴达建设工程有限责任公司目录第一章 工程综合说明2第一节 编制依据2第二节 工程概况2第三节 施工围挡平面图3第二章 施工准备4第一节 施工管理人员及劳动力计划4第二节 施工材料计划5第三节 施工机械计划5第三章 施工方案6第一节 铜山桥大开挖段围挡方案6第二节 鸡鸭市场至大西街路口段围挡方案6第三节 路口围挡要求7第四节 围挡日常维护及管理7第四章 施工保障措施7第一节 施工进度保证措施7第二节 施工质量保证措施7第三节 安全文明施工保证措施8第四节 围挡使用和管理要求8收集于网络，如有侵权请联系管理员删除 第一章 工程综合说明第一节 编制依据1.1.1编制原则（1）严格按照施工程序和控制性进度的要求进行编制；（2）依据相关技术规范和我单位类似工程项目施工经验进行编制；（3）充分理解设计意图和设计对施工总工期规划，根据施工组织设计总体大纲和相关阶段性限制性工期范围内，合理地进行本标施工进度安排；（4）严格执行国家和北京市有关工程建设的各项方针、政策、规定和要求；（5）在认真、全面理解设计文件的基础上，结合工程情况，应用新技术成果，使施工组织设计具有技术先进、方案可靠、经济合理的特点。（6）充分研究现场施工环境，妥善处理围挡施工与周边环境、交通安全等问题，周密安排交通疏导和管线保护，使施工对周边环境的影响最小化。1.1.2编制依据（1）中江县凯江河铜山桥至大西街污水管网建设工程施工图设计（2） 本工程相关变更情况。（2） 施工现场周边建筑物及人流量情况。（4） 业主及监理单位的相关要求。1.1.3编制范围本施工方案编制涉及的工程范围为中江县凯江河铜山桥至大西街污水管网建设工程施工区域，具体围挡分区为铜山桥大开挖段、鸡鸭市场大开挖段及大西街口顶管施工段。第二节 工程概况1.2.1工程名称 中江县凯江河铜山桥至大西街污水管网建设工程。1.2.2建设地点 四川省中江县大西街沿线。1.2.3. 建设单位 中江县住房和城乡规划建设局。1.2.4. 设计单位核工业西南勘察设计研究院有限公司。1.2.5 勘察单位四川前锦岩土工程有限公司1.2.6 施工单位平武县兴达建设工程有限责任公司1.2.7 工程简介（1）中江县凯江河铜山桥至大西街污水管网建设工程起点位于四川省中江县铜山桥下（K0+000，W1检查井，坐标：468378.661,3435968.220），经提升泵提升加压后，从泵站沿桥亭街河堤，经棚户区鸡鸭市场，经凯江湖北路，至大西街路口（K0+970，W27检查井，坐标：468358.475,3435541.424），管道全长约970m。（2）其中铜山桥下起点井W1至提升泵井W2采用大开挖形式进行施工，管道埋深约4m，开挖宽度约5.0m。根据现场情况，拟采用钢管搭设临时围挡。（3）鸡鸭市场大开挖段及大西街口顶管施工段因靠近大西街小学与市场，周边人流量较大、且周边建筑物密集，拟采用固定围挡形式进行封闭。第三节 施工围挡平面图1.3.1 详见平面图如下：（见下页）鸡鸭市场至大西街路口段围挡示意图铜山桥大开挖段围挡示意图第二章 施工准备第一节 施工管理人员及劳动力计划2.1.1 围挡施工拟投入的人员情况见下表。序号人员人数工 作 内 容1现场负责人1全面负责施工围挡的部署工作、现场施工协调2架子工4临时围挡施工3焊工1电焊操作4电工1负责机械和照明用电的管理和安装5司机1负责转运围挡材料合计8人第二节 施工材料计划2.2.1施工围挡一期所需主要材料进场计划见下表。主要材料进场计划表名称规格数量备注十字扣件100个旋转扣件20个直接扣件100个钢管6.0m70根钢管4.0m20根钢管1.01.5m80根方管25mm*25mm300m彩钢板0.9m*1.8m500m第三节 施工机械计划根据本项的施工内容，围挡施工时，无需投入较大设备及相关机械，只需一些常见的简单工具即可，如扳手、电钻、电镐、铁锹、洋镐、电焊等。第三章 施工方案第一节 铜山桥大开挖段围挡方案（1）立杆与横杆均采用40钢管，高度1.8m，壁厚3mm。每隔4m设一根脚撑，长度不小于1.0m。（2）钢管支架搭设完成后采用蓝色彩钢板，规格为1800mm900mm，彩钢板相互之间采用铁丝与钢管固定，保证围挡稳固、整齐、美观。 （3）为保证围挡的稳定性，每跨钢管立柱设一道斜撑，长度为1.2米。（4）围挡详细尺寸见下图：第二节 鸡鸭市场至大西街路口段围挡方案（1）本段围挡采用成品围挡进行维护，项目部施工人员丈量实际尺寸后，由材料部门定制成品围挡。（1）立柱及横杆均采用25mm*25mm方形钢管，高度1.6m，壁厚3mm。每隔3m设一组三角撑，每隔1.5m设置一组斜撑，三角撑与斜撑均采用方形钢管。（2）围护面采用蓝色彩钢板，规格为1800mm900mm，彩钢板采用铆钉锚固在横向及竖向方管上，保证围挡稳固、整齐、美观。 （3）围挡安装后斜撑与三角撑部位用在地面打入膨胀螺栓，并与之焊接牢固。（4）围挡详细尺寸见下图：第三节 路口围挡要求工地围挡可以有效防止尘土和噪音传播，是施工现场不可缺少的安全防护措施。可是个别道口围挡又会遮住路人的视线，行人和车辆经过的时候相当危险，为了路口行车安全，路口两侧一定范围内围挡要贴反光条，设置安全警示标志，这样便于行人和司机看清路况，提高了施工安全性。第四节 围挡日常维护及管理施工现场临时围挡要安排好专人进行维护，保持围挡完整、清洁、美化、无破损，并在施工结束后予以拆除，清理施工现场保持安全文明形象，达到文明施工标准。第四章 施工保障措施第一节 施工进度保证措施（1）提前备好围挡施工所用材料，保证围挡施工的连续性。（2）调配组织好围挡施工各工种的人力及所用机械数量，保证每个区域围挡施工在当天内完成。（3）安排项目各级管理人员现场监督检查施工，同时相关进行对外协调工作。第二节 施工质量保证措施（1）建立质量保证体系，项目部派专人负责质量管理和验收工作。（2）施工之前认真核对图纸坐标，严格按照设计图纸标注的围挡范围测放控制桩点，保证围挡位置的准确性。（3）所有材料（钢管、彩钢瓦）均需现场检查合格后方可进场使用。（4）设置现场工程质量控制机构，配备足够的有经验的技术人员、质检人员、管理人员和操作人员。（5）现场技术人员或质检人员应加强巡视检查，保证围挡施工质量。（6）围挡施工完毕，报项目部技术负责人检查验收。第三节 安全文明施工保证措施（1）所有进场施工人员必须参加三级安全教育。（2）坚持班前安全讲话制度，班前交代作业安全注意事项及防护措施。（3）进场作业人员必须统一着装、并佩戴必要的安全防护用品。（4）采取必要的降噪措施，减少噪音对周边环境的污染。（5）临时用电需要专人负责，非专职电工不得进行电路及电器设备的操作。（6）施工现场必须按要求配备灭火器等安全设施。（7）所有施工人员必须做到工完、料净、场地清，确保施工现场干净整洁。第四节 围挡使用和管理要求（1）围挡投入使用前，必须按照相关文件的要求悬挂安全警示标志，并在使用期间派专人定期清洁、保养和维修，保持墙体整洁、美观。（2）围挡外墙上所设置的标语、宣传语等，应当严格照相关文件的规定执行，不得在围挡墙体上设置户外广告。（3）围挡墙体上所设置的承包单位名称及企业文化相关内容，应严格执行业主及地方政府的相关文件要求。
