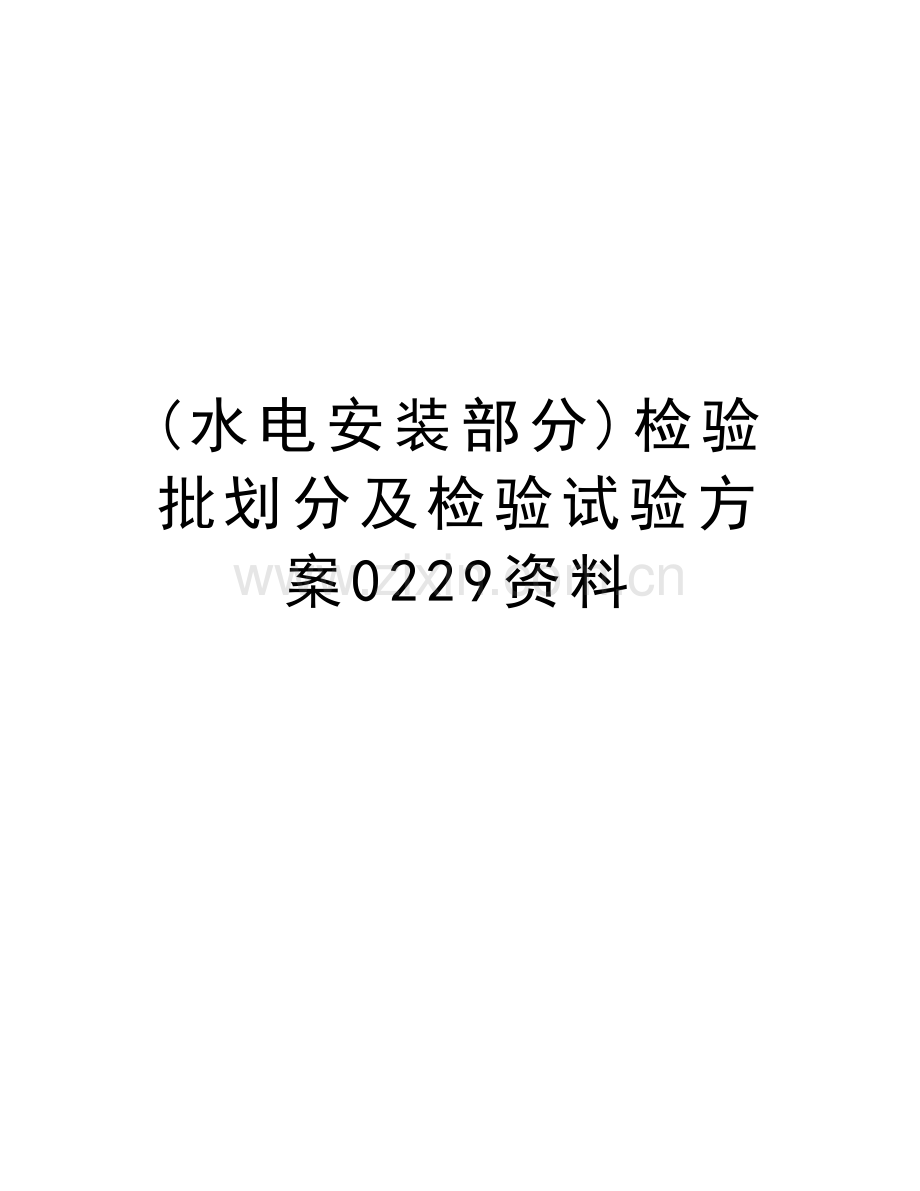

(水电安装部分)检验批划分及检验试验方案0229资料

精品文档

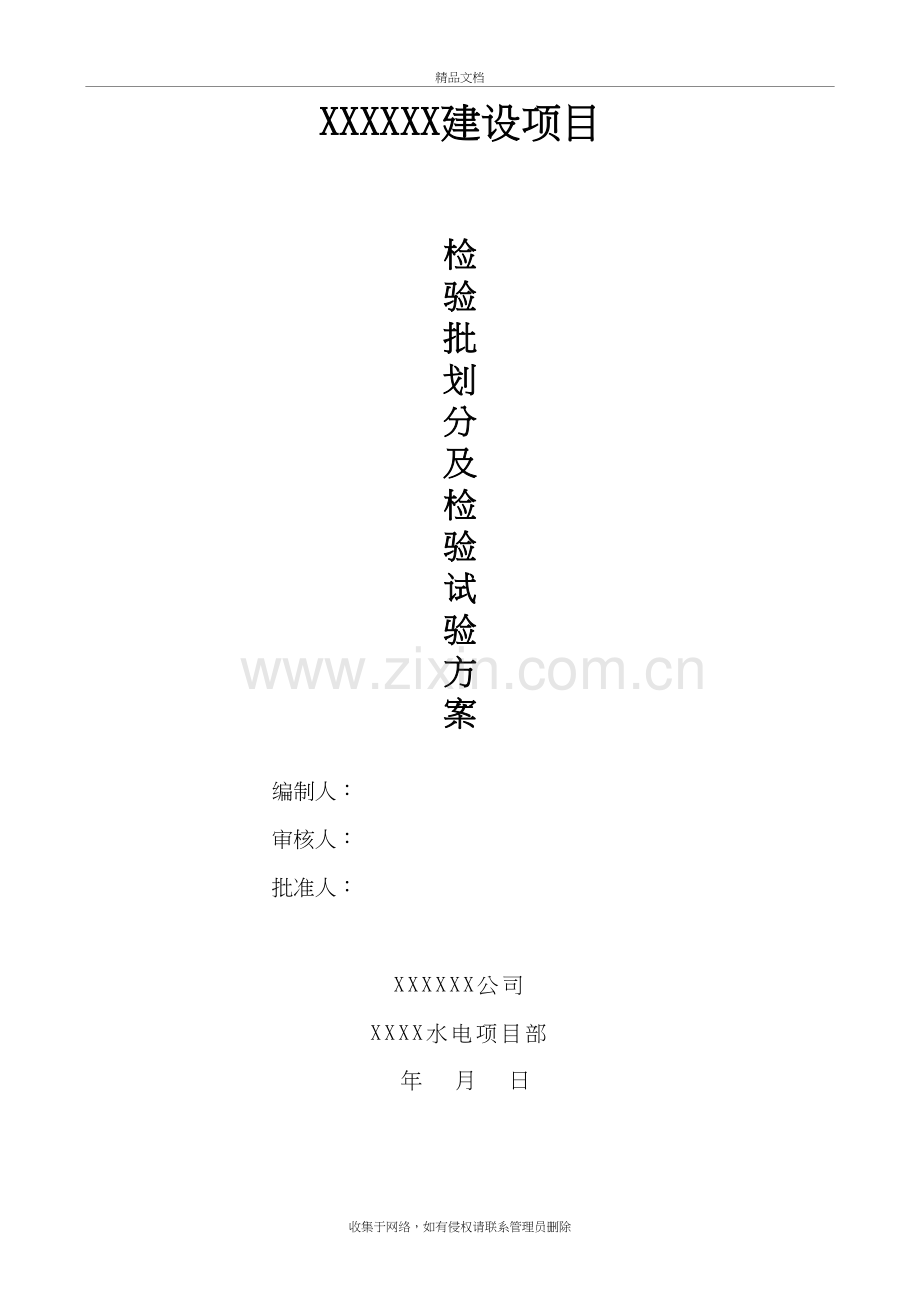

XXXXXX建设项目

检
验
批
划
分
及
检
验
试
验
方
案

编制人：
审核人：
批准人：

XXXXXX公司
XXXX水电项目部
年 月 日

收集于网络，如有侵权请联系管理员删除
一、编制说明及编制依据
1、编制依据
⑴《XX项目总承包工程施工合同》
⑵ 本工程施工图纸
⑶ 本工程施工组织设计
⑷ 规范标准：
1
《建筑工程施工质量验收统一标准》
GB50300-2013
2
《建筑地基基础工程施工质量验收规范》
GB50202-2002
3
《地下防水工程质量验收规范》
GB50208-2011
4
《混凝土结构工程施工质量验收规范》
GB50204-2014（2015版）
5
《钢筋混凝土用热轧带肋钢筋》
GB1499.2-2007
6
《混凝土质量控制标准》
GB50164—2011
7
《硅酸盐水泥、普通硅酸盐水泥》
GBl75—2007
8
《普通混凝土力学性能试验方法标准》
GB/T50081-2002
9
《钢筋焊接及验收规程》
JGJ18-2012
10
《钢筋焊接接头试验方法标准》
JGJ/T27-2001
11
《钢筋机械连接通用技术规程》
JGJ107-2010
12
《砌体工程施工质量验收规范》
GB50203-2011
13
《通风与空调工程施工质量验收规范》
GB50243-2002
14
《建筑节能工程施工质量验收规范》
GB50411-2007
15
《建筑电气工程施工质量验收规范》
GB50303-2011
16
《建筑给水排水及采暖工程施工质量验收规范》
GB50242-2002
17
《给水排水管道工程施工及验收规范》
GB50268-2008
2、编制说明
本方案主要针对工程的混凝土结构、水电安装部分进行编写。其中实体检测具体部位在实体检测前确定，放射性检测等特殊检测选择有相关资质的单位进行检测。实体检测方案另行编制；精装修部分待进场后另行协调。
二、工程概况
1、项目总体概况
2、土建部分概况

3、安装概况
火灾自动报警系统、电力配电系统、照明系统、泛光照明、弱电智能化系统、建筑物防雷、接地系统及安全措施等；
给水系统、排水系统、消火栓；通风防、排烟系统
3、安装部分概况

4、检验试验职责
序号
职责
1
总工程师负责对检验与实验的总体安排
2
各专业的物质部确保对采购的原材料、半成品、工程设备以及发包方提供的产品的质量负责。
3
各专业的质量工程师应对在施工过程中使用的各种原材料、半成品、施工过程的质量监控负责。
4
各专业现场工程师按规范标准负责对各工程的施工质量负责。
5
检验与实验人员应按规范标准负责对现场原材料、半成品的取样、送检的质量负责
6
对委托的检验与实验的检测单位，必须是合格的单位，并对送委托的各种检验实验的原材料、半成品的检验质量负责
5、检验试验制度
⑴ 检验工作制度
送检人员必须严格按规范以及业主、监理对原材料、半成品等进行复试，并在监理
的见证下进行取样送检，送经监理审查通过的检测单位试验。
⑵ 检验试验资料管理制度
① 做好原材料、半成品的检验和试验委托单、委托登记台帐、试验记录、检验试验台帐、检验试验报告、专项试验报告单、不合格的原材料、半成品台帐等相关资料的记录、并做好收集整理归类管理和移交工作。
② 做好各种新进原材料的收集整理工作，并阶段性的移交给档案资料员。
③ 各种原材料的取样和半成品送检应与工程同步（提前）不能后于工程施工。
6、检验和试验工作程序

三、检验批划分
1、土建检验批划分

2、 水电安装检验批划分
水电安装工程检验批的划分按土建的检验批划分的流程进行检验批和验收，其他按
《建筑工程施工质量验收统一标准》GB50300-2013 进行划分检验批进行验收，具体划
分原则如下。
水电安装工程检验批划分表：
序号
分部
子分部
分项
1
给
排
水
室内给水、直饮水系统
给水设备安装
2
排水管道及配件安装
3
室内排水系统

雨水管道及配件安装
4
排水管道及配件安装
5
室内热水供应系统
室内热水管道及配件安装
6
热水供应系统辅助设备安装
7
防腐与保温安装
8
卫生器具安装
卫生器具及给水配件安装
9
建筑中水系统
建筑中水系统安装
10
建
筑
电
气
防雷及接地装置安装工程
建筑物等电位联结
11
接闪器安装
12
避雷引下线和变配电室接地干线敷设
13
接地装置安装
14
电气动力安装工程
低压电气动力设备试验和试运行
15
建
筑
电
气

供电干线安装工程
裸母线、封闭母线、插接式母线安装
16
电缆桥架安装和桥架内电缆敷设
17
电缆沟内和电缆竖井内电缆敷设
18
线导线、电缆导管和线槽敷设
19
电线、电缆穿线和线槽敷线
20
电缆头制作、接线和线路绝缘测试
21
电气照明安装工程
普通灯具安装
22
专用灯具安装
23
开关插座、风扇安装
24
建筑物照明通电试运行
25
通
风
与
空
调
送、排风系统
空调系统

风管与配件制作
26
风管部件与消声器制作
27
风管系统安装
28
通风机安装
29
通风与空调设备安装
30
防腐与保温
31
系统调试
32
空调水系统

空调水系统管道安装
33
空调水系统设备安装
34
防腐与保温
35
系统调试
注：安装工程检验批在专业分包确定及专项施工方案编制完成后进行划分。

四、取样方法及检验实验计划
（一）安装取样方法
1、电线电缆:各规格每批抽取包装完好的样品一卷（长度不少于90m）。同产地、同规格分批送检。
2、给水管：PVC-U（GB）随机抽取6m/ 根共5 根，同产地、同规格分批送检。

（二）试验计划
1、1-11为土建部分
12、给水、消防、采暖管道压力试压试验；分系统进行打压，分别接出打压管口，灌水用打压机根据设计承受最大压力值和试压值要求进行压力试验，检查管道有无渗漏、管件接口有无破坏等现象。
13、排水管道通水、灌水试验；排水系统施工完后，从每个系统最高排水点灌水，检查管道是否渗漏。
14、电气绝缘电阻、接地电阻测试试验；电气工程施工完后，分别在接地点测试板处测试接地电阻值和楼内火线、零线、地线测试相互绝缘电阻值，检查是否符合设计和规范要求。
15、电气满负荷通电试验。电气工程施工完后，将楼内用电器全部连续运转24小时，检查运行情况，有无故障发生。

（三）检验批划分

序号
分部工程
子分部工程
分项工程
检验批
每个检验批应填写的表格
5
建筑
给水
排水
及采
暖
室内给水系统
给水管道及配件安装，室内消火栓系统安装，给水设备安装
按施工工序来划分检验批，共6个检验批。室内消火栓系统安装划为1个检验批
室内给水管道及配件安装工程检验批质量验收记录表050101
给水设备安装工程检验批质量验收记录表050103
室内消火栓系统安装工程检验批质量验收记录表050102
室内排水系统
排水管道及配件安装，雨水管道及配件安装
按施工工序来划分检验批各为2个检验批
排水管道及配件安装：
雨水管道及配件安装：
室内排水管道及配件安装工程检验批质量验收记录表050201
雨水管道及配件安装工程检验批质量验收记录表050202
室内热水供应系统
管道及配件安装
按施工工序划分为2个检验批
室内热水管道及配件安装工程检验批质量验收记录表050301
卫生器具安装
卫生器具及给水配件，排水管道安装
按施工工序划分为4个检验批
卫生器具及给水配件安装工程检验批质量验收记录表050401
卫生器具排水管道安装工程检验批质量验收记录表050402

室外给水管网
给水管道安装，消防水泵接合器及室外消火栓安装，管沟及井室
按施工工序分开各划分为2个检验批
室外给水管道安装工程检验批质量验收记录表050601
消防水泵接合器及室外消火栓安装工程检验批质量验收记录表050602
管沟及井室检验批质量验收记录表050603

室外排水管网
排水管道安装，排水管沟与井池
分雨水、污水20个检验批
室外排水管道安装工程检验批质量验收记录表050701
室外排水管沟及井池检验批质量验收记录表050602

序号
分部工程
子分部工程
分项工程
检验批
每个检验批应填写的表格
6
建筑
电气
电气照明安装
照明配电箱（盘）安装，电线、电缆导管和线槽敷设，电线、电缆导管和线槽敷线电缆头制作、导线连接和线路电气试验，普通灯具安装，插座、开关、风扇安装，建筑照明通电试运行，
照明配电箱（盘）安装：
按栋划分检验批
电缆导管和线槽敷设（每栋每层为一个检验批）
建筑照明通电试运行（按栋划分检验批）
其它按施工工序分开各划分为一个检验批
照明配电箱（盘）安装检验批质量验收记录表（Ⅲ）照明配电箱（盘）060501
电线、电缆导管和线槽敷设验批质量验收记录表（Ⅰ）室内
电线、电缆导管和线槽敷线验批质量验收记录表060305
电缆头制作、接线和线路绝缘测试检验批质量验收记录表060106
普通灯具安装检验批质量验收记录表060507
开关、插座、风扇安装检验批质量验收记录表060408
建筑物照明通电试运行检验批质量验收记录表060108
专用灯具安装检验批质量验收记录表060508
电气动力
桥架安装和桥架内电缆敷设，电线、电缆导管和线槽敷设，电线、电缆穿管和线槽敷线，电缆头制作、导线连接和线路电气试验，插座、开关、风扇安装
按施工工序分开每层为2个检验批
电缆桥架安装和桥架内电缆敷设检验批质量验收记录表060404_
电线导管、电缆导管和线槽敷设检验批质量验收记录表060405_
电线、电缆穿管和线槽敷设检验批质量验收记录表060406_
电缆头制作、接线和线路绝缘测试检验批质量验收记录表060407_
开关、插座、风扇安装检验批质量验收记录表060408_
防雷及接地安装
接地装置安装避雷引下线，建筑物等电位连接
每栋按施工工序各划分为1检验批
避雷引下线和变配电室接地干线敷设验批质量验收记录表（Ⅰ）防雷引下线60702
建筑物等电位联结检验批质量验收记录表060703
接地装置安装检验批质量验收记录表060109

序号
分部工程
子分部工程
分项工程
检验批划分
每个检验批应填写的表格
7
通风与空调
送排风系统
风管与配件制作；风管系统安装；空气处理设备安装；部件制作；消声设备制作与安装，风管与设备防腐；风机安装；系统调试
按施工工序分开各划分为1个检验批
070101-1_风管与配件制作检验批质量验收记录表(金属风管） 070101-2_风管与配件制作检验批质量验收记录表（非金属、复合材料风管） 070103_风管系统安装检验批质量验收记录表 070105_风管部件与消声器制作检验批质量验收记录表 070107_通风机安装检验批质量验收记录表 070100_工程系统调试验收记录表
9
智能建筑
通信网络系统
公共广播系统
按施工工序分开各划分为2个检验批
公共广播与紧急广播系统工程质量验收记录表C01-0406_
建筑设备监控系统
空调与通风系统，照明系统，给排水系统，
空调与通风系统检测工程质量验收记录表 C01-0601_ 公共照明系统工程质量验收记录表C01-0603_ 给排水系统工程质量验收记录表C01-0604_
火灾报警及消防联动系统
火灾和可燃气体探测系统，火灾报警控制系统，消防联动系统
按施工工序分开各划分为1个检验批
火灾自动报警及消防联动系统工程质量验收记录表C01-0701_
电源与接地
防雷及接地
C01-1103_防雷与接地系统检测质量验收记录表（一） C01-1104_防雷与接地系统检测质量验收记录表（二）
