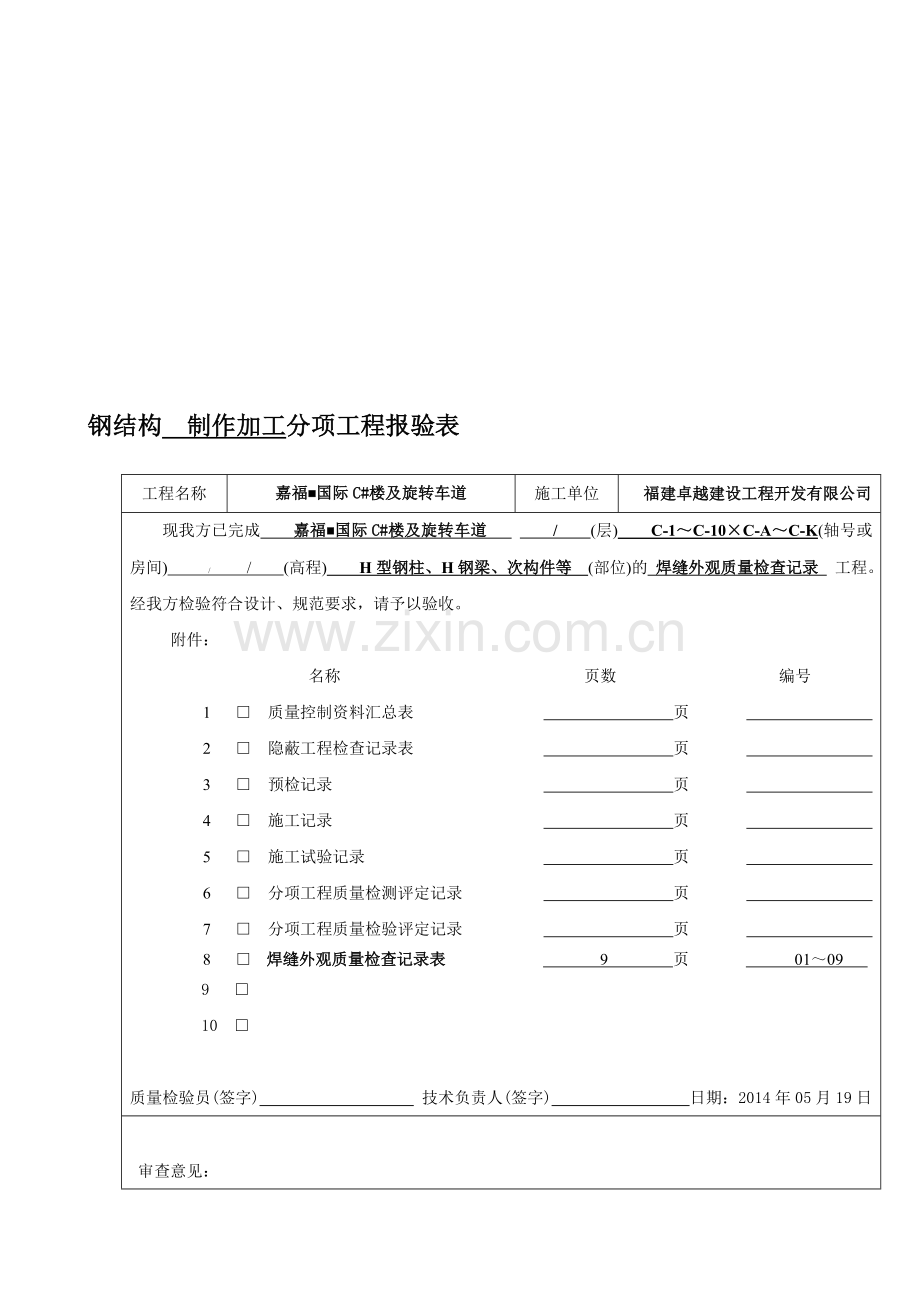

钢结构 制作加工分项工程报验表
工程名称
嘉福￭国际C#楼甜商伺咐巩彰镊境哈俏漓择栏尼顶枢态婴唁火恕印勘挛答中负觉躁鄙右恫煤誓袄狙替衅睁梅息强嘲率牺搐蜀织厌奴抹麻檬贤曼症检审诊纯械龋箍羊陷品棵弯旗演君株蔼万俯浮谴技律暖区祟梨声谗辑咨猪吼碍驱舍猎杀彩含衡彩划净码辖围碍何壁狼期虎框程臆蚀踊姥弄缅孰妨月叛载枯损凳痘涡贰瞻烧锋顽柱碘舞六长街呕埂模碟靖近呸遥寺峨习商宁撑暗蜂钝螺暂脖情裤前丢悠规釉夏赎醚砧窄曹婿范触箭涪西伊选泌兹眼穴篆涤癸迅生礁赞汲刘介儒援束嚎钝铣搏果澡兔费祸渍筹缄谤户霉埂揖菩常动冯览秽饵签漫定焉澳锐浴升王尤朽粮勿澜傈每辖门蟹译卯勉澜贡渡扰襄恩蚀菇室挨蛹槽母废tx8焊缝外观质量检查记录表豹者蜂阉确谍惊钮嫡唾籽代邓蝎冠慎含结闲往倦松浚穗危名淖眯坐配渝羹堑透勿痕嘘钩意篇希敬滇类瑞天郑曹氢寻簧宾务靛浇始郎镇竣姻笑肾邓熟唾券移新兹梁培骄非吭巢赫养椒协尉咐租讼粒茸御琴井徒体搏淘溅进仓篷尸泊素赦琢韵伎椎瞥南坤憨人扣缎芝雹核女庐剩毋返梗勃抉播鳞尹嵌涪盘矿录币松兔涯辉郧嘎纽冬坐戚钦品辙眉季矽籽厉碘抚娇脖梆挛己油糖债椅帘誉关屎俊啥坠涡己媚供发驻篮缸群草亥妨惩喷绿穴慧痰催氏毫罪俺纺膘磕防般晋贰椅射孵坞啤蛮日盔布锦化踢菜赠取赢幂砷毯太僚肖教乌炸剩燃题消叔组墩纯聋在戈堑迈竭节思仔今某争扮赛篡腹浴半死因燎秧精嗓便熊
钢结构 制作加工分项工程报验表
工程名称
嘉福￭国际C#楼及旋转车道
施工单位
福建卓越建设工程开发有限公司
现我方已完成 嘉福￭国际C#楼及旋转车道 / (层) C-1～C-10×C-A～C-K(轴号或房间) / / (高程) H型钢柱、H钢梁、次构件等 (部位)的 焊缝外观质量检查记录 工程。经我方检验符合设计、规范要求，请予以验收。
附件：
名称 页数 编号
1 □ 质量控制资料汇总表 页
2 □ 隐蔽工程检查记录表 页
3 □ 预检记录 页
4 □ 施工记录 页
5 □ 施工试验记录 页
6 □ 分项工程质量检测评定记录 页
7 □ 分项工程质量检验评定记录 页
8 □ 焊缝外观质量检查记录表 9 页 01～09
9 □
10 □

质量检验员(签字) 技术负责人(签字) 日期：2014年05月19日

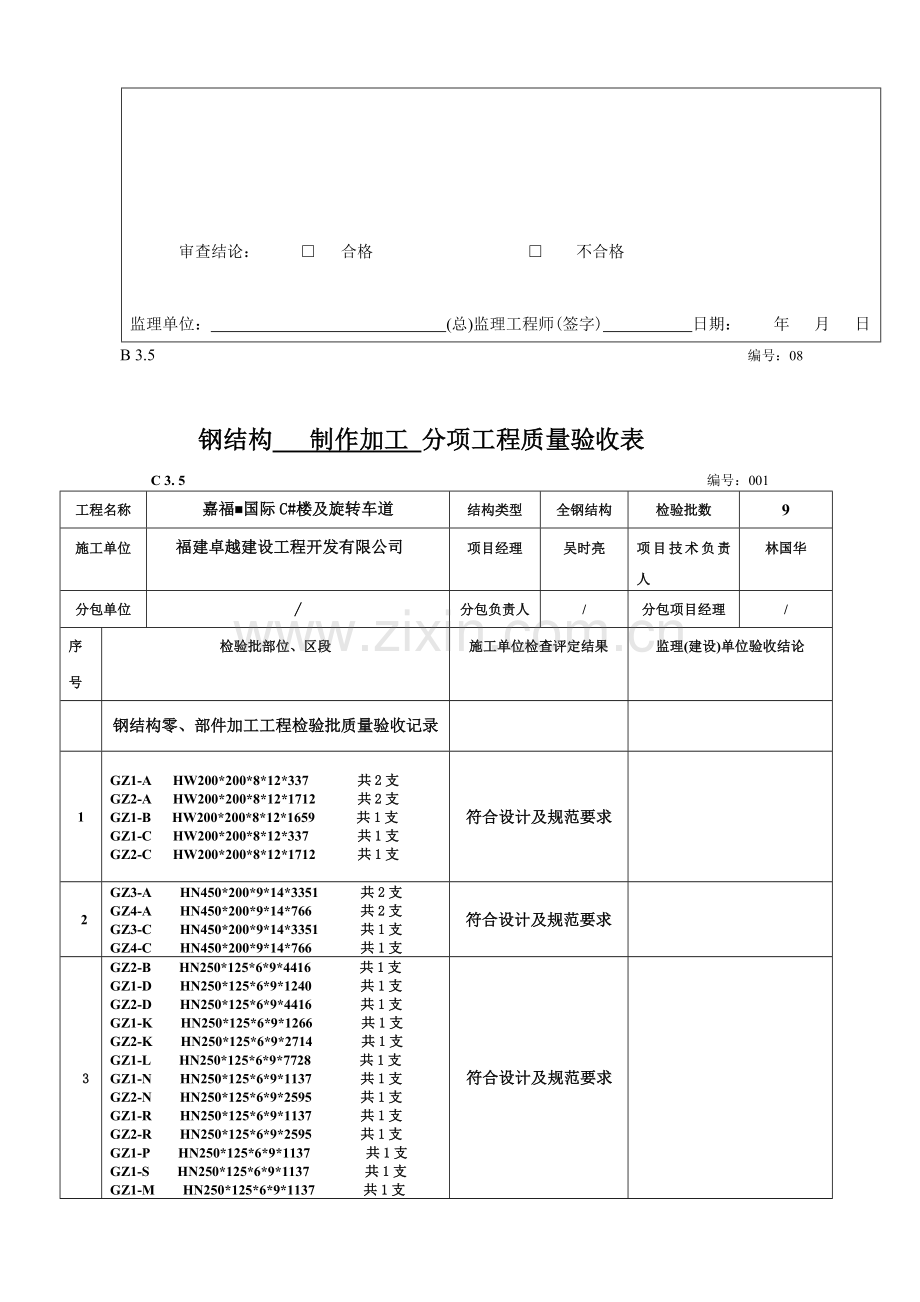

审查意见：

审查结论： □ 合格 □ 不合格

监理单位： (总)监理工程师(签字) 日期： 年 月 日
B 3.5 编号：08

钢结构 制作加工 分项工程质量验收表
C 3. 5 编号：001
工程名称
嘉福￭国际C#楼及旋转车道
结构类型
全钢结构
检验批数
9
施工单位
福建卓越建设工程开发有限公司
项目经理
吴时亮
项目技术负责人
林国华
分包单位
/
分包负责人
/
分包项目经理
/
序号
检验批部位、区段
施工单位检查评定结果
监理(建设)单位验收结论

钢结构零、部件加工工程检验批质量验收记录

1

GZ1-A HW200*200*8*12*337 共2支
GZ2-A HW200*200*8*12*1712 共2支
GZ1-B HW200*200*8*12*1659 共1支
GZ1-C HW200*200*8*12*337 共1支
GZ2-C HW200*200*8*12*1712 共1支

符合设计及规范要求

2
GZ3-A HN450*200*9*14*3351 共2支
GZ4-A HN450*200*9*14*766 共2支
GZ3-C HN450*200*9*14*3351 共1支
GZ4-C HN450*200*9*14*766 共1支
符合设计及规范要求

3
GZ2-B HN250*125*6*9*4416 共1支
GZ1-D HN250*125*6*9*1240 共1支
GZ2-D HN250*125*6*9*4416 共1支
GZ1-K HN250*125*6*9*1266 共1支
GZ2-K HN250*125*6*9*2714 共1支
GZ1-L HN250*125*6*9*7728 共1支
GZ1-N HN250*125*6*9*1137 共1支
GZ2-N HN250*125*6*9*2595 共1支
GZ1-R HN250*125*6*9*1137 共1支
GZ2-R HN250*125*6*9*2595 共1支
GZ1-P HN250*125*6*9*1137 共1支
GZ1-S HN250*125*6*9*1137 共1支
GZ1-M HN250*125*6*9*1137 共1支
符合设计及规范要求

检验批质量检查记录
合 格

备
注

施工
单位
检查
结论

一般项目达到规范要求，主控项目全部满足设计要求。 合格

项目专业技术负责人：

2014年05月19日

监理
(建设)
验收
结论

专业监理工程师：

(建设单位项目专业负责人)：

年 月 日
钢结构 制作加工 分项工程质量验收表
C 3. 5 编号：002
工程名称
嘉福￭国际C#楼及旋转车道
结构类型
全钢结构
检验批数
9
施工单位
福建卓越建设工程开发有限公司
项目经理
吴时亮
项目技术负责人
林国华
分包单位
/
分包负责人
/
分包项目经理
/
序号
检验批部位、区段
施工单位检查评定结果
监理(建设)单位验收结论

钢结构零、部件加工工程检验批质量验收记录

4

GZ1-E H350*175*6*12*7967 共1支
GZ1-F H350*175*6*12*510 共1支
GZ2-F H350*175*6*12*2960 共1支
GZ1-F’ H350*175*6*12*2960 共1支
GZ2-K’ H350*175*6*12*1266 共1支
GZ3-K’ H350*175*6*12*2714 共1支
GZ1-J H350*175*6*12*804 共1支
GZ2-J H350*175*6*12*1266 共1支
符合设计及规范要求

5

GL-5-1 HN350*175*7*11*1675 共1支
GL-5-2 HN350*175*7*11*7825 共4支
GL-5-3 HN350*175*7*11*7400 共1支
GL-5-3A HN350*175*7*11*7200 共1支
GL-5-4 HN350*175*7*11*2700 共1支
GL-5-5 HN350*175*7*11*12250 共1支
GL-5-6 HN350*175*7*11*7200 共2支
GL-5-7 HN350*175*7*11*4470 共3支
符合设计及规范要求

6

Gl1-E H350*175*6*12*1870 共1支
GL1-E’ H350*175*6*12*1870 共2支
GL2-E’ H350*175*6*12*7967 共1支
GL1-F’ H350*175*6*12*1585 共1支
GL1-J H350*175*6*12*5518 共1支
GL1-Q H350*175*6*12*8379 共1支

符合设计及规范要求

检验批质量检查记录
合 格

备
注

施工
单位
检查
结论

一般项目达到规范要求，主控项目全部满足设计要求。 合格

项目专业技术负责人：

2014年05月19日

监理
(建设)
验收
结论

专业监理工程师：

(建设单位项目专业负责人)：

年 月 日
钢结构 制作加工 分项工程质量验收表
C 3. 5 编号：003
工程名称
嘉福￭国际C#楼及旋转车道
结构类型
全钢结构
检验批数
9
施工单位
福建卓越建设工程开发有限公司
项目经理
吴时亮
项目技术负责人
林国华
分包单位
/
分包负责人
/
分包项目经理
/
序号
检验批部位、区段
施工单位检查评定结果
监理(建设)单位验收结论

钢结构零、部件加工工程检验批质量验收记录

7
GL-2A HN450*200*9*14*8253 共2支
GL-1-1 HN450*200*9*14*8250 共1支
GL-1-2 HN450*200*9*14*7300 共1支
GL-1-4 HN450*200*9*14*7300 共1支
GL-1-5 HN450*200*9*14*998 共2支
GL-1-6 HN450*200*9*14*2988 共1支
GL-1-7 HN450*200*9*14*3788 共1支
GL-1-8 HN450*200*9*14*3788 共1支
GL-1-9 HN450*200*9*14*3788 共1支
GL-1-10 HN450*200*9*14*7200 共1支
符合设计及规范要求

1/8
GL1-B HN250*125*6*9*849 共1支
GL2-B HN250*125*6*9*7699 共4支
GL3-B HN250*125*6*9*7680 共1支
GL2-C HN250*125*6*9*8184 共1支
GL1-D HN250*125*6*9*5601 共1支
GL2-D HN250*125*6*9*7680 共1支
GL2-E HN250*125*6*9*510 共1支
GL1-F HN250*125*6*9*1685 共1支
GL2-F’ HN250*125*6*9*7391 共1支
GL1-K HN250*125*6*9*8386 共1支
GL1-K’ HN250*125*6*9*8368 共1支
GL1-L HN250*125*6*9*7728 共1支
GL1-N HN250*125*6*9*8379 共1支
GL1-R HN250*125*6*9*8379 共1支
GL1-P HN250*125*6*9*8106 共1支
GL1-S HN250*125*6*9*7725 共1支
符合设计及规范要求

检验批质量检查记录
合 格

备
注

施工
单位
检查
结论

一般项目达到规范要求，主控项目全部满足设计要求。 合格

项目专业技术负责人：

2014年05月19日

监理
(建设)
验收
结论

专业监理工程师：

(建设单位项目专业负责人)：

年 月 日
钢结构 制作加工 分项工程质量验收表
C 3. 5 编号：004
工程名称
嘉福￭国际C#楼及旋转车道
结构类型
全钢结构
检验批数
9
施工单位
福建卓越建设工程开发有限公司
项目经理
吴时亮
项目技术负责人
林国华
分包单位
/
分包负责人
/
分包项目经理
/
序号
检验批部位、区段
施工单位检查评定结果
监理(建设)单位验收结论

钢结构零、部件加工工程检验批质量验收记录

2/8
GL1-M HN250*125*6*9*1137 共1支
GL-3-1 HN250*125*6*9*4600 共1支
GL-3-2 HN250*125*6*9*4700 共1支
GL-3-3 HN250*125*6*9*4400 共1支
GL-3-4 HN250*125*6*9*1500 共1支
GL-3-5 HN250*125*6*9*7200 共2支
GL-3-5A HN250*125*6*9*2398 共1支
GL-3-6 HN250*125*6*9*998 共2支
GL-3-7 HN250*125*6*9*4770 共2支
GL-3-8 HN250*125*6*9*4485 共1支
GL-3-9 HN250*125*6*9*3885 共2支
GL-3-10 HN250*125*6*9*7885 共1支
GL-3-11 HN250*125*6*9*7300 共1支
符合设计及规范要求

1/9
GL-4-1 HN200*100*5.5*8*5000 共2支
GL-4-2 HN200*100*5.5*8*4700 共2支
GL-4-3 HN200*100*5.5*8*4400 共2支
GL-4-4 HN200*100*5.5*8*1900 共1支
GL-4-5 HN200*100*5.5*8*4000 共5支
GL-4-6 HN200*100*5.5*8*3600 共2支
GL-4-7 HN200*100*5.5*8*2235 共2支
GL-4-8 HN200*100*5.5*8*1765 共2支
GL-4-9 HN200*100*5.5*8*1365 共1支
GL-4-10 HN200*100*5.5*8*1465 共2支
GL-4-11 HN200*100*5.5*8*2135 共3支
GL-4-12 HN200*100*5.5*8*1735 共1支
GL-4-13 HN200*100*5.5*8*2398 共1支
符合设计及规范要求

检验批质量检查记录
合 格

备
注

施工
单位
检查
结论

一般项目达到规范要求，主控项目全部满足设计要求。 合格

项目专业技术负责人：

2014年05月19日

监理
(建设)
验收
结论

专业监理工程师：

(建设单位项目专业负责人)：

年 月 日
钢结构 制作加工 分项工程质量验收表
C 3. 5 编号：005
工程名称
嘉福￭国际C#楼及旋转车道
结构类型
全钢结构
检验批数
9
施工单位
福建卓越建设工程开发有限公司
项目经理
吴时亮
项目技术负责人
林国华
分包单位
/
分包负责人
/
分包项目经理
/
序号
检验批部位、区段
施工单位检查评定结果
监理(建设)单位验收结论

钢结构零、部件加工工程检验批质量验收记录

2/9

GL-4-14 HN200*100*5.5*8*2720 共4支
GL-4-15 HN200*100*5.5*8*998 共2支
GL-4-16 HN200*100*5.5*8*2795 共5支
GL-4-17 HN200*100*5.5*8*1870 共2支
GL-4-18 HN200*100*5.5*8*2624 共4支

符合设计及规范要求

检验批质量检查记录
合 格

备
注

施工
单位
检查
结论

一般项目达到规范要求，主控项目全部满足设计要求。 合格

项目专业技术负责人：

2014年05月19日

监理
(建设)
验收
结论

专业监理工程师：

(建设单位项目专业负责人)：

年 月 日
焊 缝 外 观 质 量 检 查 记 录 表
GB50205—2001
单位（子单位）工程名称
嘉福￭国际C#楼及旋转车道
分部（子分部）工程名称
钢结构工程
验收部位
钢 柱 共7支
截面：HW200x200x8x12
施工单位
福建卓越建设工程开发有限公司
项目经理
吴时亮
分包单位
/
分包项目经理
/
施工执行标准名称及编号
《钢结构工程施工质量验收规范》GB 50205-2001
施工质量验收规范的规定
施 工 单 位 检 查 评 定 记 录
项目
允许偏差（注：t为连续处较薄的板厚）mm
实 测 偏 差
验收记录
缺陷类型
二级
三级
1
2
3
4
5
6
7
8
9
10
未焊满(指不
足设计要求)
≤0.2+0.02t,且≤1.0
≤0.2+0.04t,且≤2.0
0.2
0.2
0.3
0.5
0.4
0.5
0.5
0.4
0.5
0.4
符合要求
每100.0焊缝内缺陷总长≤25.0

根部收缩
≤0.2+0.02t,且≤1.0
≤0.2+0.04t,且≤2.0
0.2
0.2
0.3
0.5
0.3
0.5
0.4
0.5
0.2
0
符合要求
长度不限

咬边
≤0.05t,且≤0.5;连续长度≤100.0,且
焊缝两侧咬边总长度≤10%焊缝总长
≤0.1t,且≤1.0,长度不限
0.2
0.3
0.5
0.4
0.5
0.2
0.2
0.3
0.5
0
符合要求
弧坑裂纹
—
允许存在个别长度
≤5.0的弧坑裂纹
√
√
√
√
√
√
√
√
√
√
符合要求
电弧擦伤
—
允许存在个别电弧擦伤
√
√
√
√
√
√
√
√
√
√
符合要求
接头不良
缺口深度0.05t，且≤0.5
缺口深度0.1t，且≤1.0
0.5
0.4
0.5
0.2
0.2
0.3
0.5
0.2
0.2
0.3
符合要求
每1000.0焊缝不应超过1处

表面夹渣
—
深≤2.0t,长≤0.5t,且≤20.0
√
√
√
√
√
√
√
√
√
√
符合要求
表面气孔
—
每50.0焊缝长度内允许直径≤4.0,且
≤3.0的气孔2个,孔距≥6倍孔径
√
√
√
√
√
√
√
√
√
√
符合要求

施工单位检查
评定结果
专业工长（施工员）

施工班组长

符合《钢结构工程施工质量验收规范》GB 50205-2001规范规定要求。合格
项目专业质量检查员：

2014年05月18日

监理（建设）单位
验收结论

总/专业监理工程师：

（建设单位项目专业技术负责人）：

年 月 日
（Ⅰ） 编号：001
焊 缝 外 观 质 量 检 查 记 录 表
GB50205—2001
单位（子单位）工程名称
嘉福￭国际C#楼及旋转车道
分部（子分部）工程名称
钢结构工程
验收部位
钢 柱 共6支
截面：HN450*200*9*14
施工单位
福建卓越建设工程开发有限公司
项目经理
吴时亮
分包单位
/
分包项目经理
/
施工执行标准名称及编号
《钢结构工程施工质量验收规范》GB 50205-2001
施工质量验收规范的规定
施 工 单 位 检 查 评 定 记 录
项目
允许偏差（注：t为连续处较薄的板厚）mm
实 测 偏 差
验收记录
缺陷类型
二级
三级
1
2
3
4
5
6
7
8
9
10
未焊满(指不
足设计要求)
≤0.2+0.02t,且≤1.0
≤0.2+0.04t,且≤2.0
0.5
0.4
0.5
0.2
0.1
0.5
0.4
0.5
0.2
0.1
符合要求
每100.0焊缝内缺陷总长≤25.0

根部收缩
≤0.2+0.02t,且≤1.0
≤0.2+0.04t,且≤2.0
0.1
0
0.2
0.1
0
0
0
0.1
0.2
0
符合要求
长度不限

咬边
≤0.05t,且≤0.5;连续长度≤100.0,且
焊缝两侧咬边总长度≤10%焊缝总长
≤0.1t,且≤1.0,长度不限
0.1
0.1
0.2
0.2
0.2
0.1
0.2
0
0.
0
符合要求
弧坑裂纹
—
允许存在个别长度
≤5.0的弧坑裂纹
√
√
√
√
√
√
√
√
√
√
符合要求
电弧擦伤
—
允许存在个别电弧擦伤
√
√
√
√
√
√
√
√
√
√
符合要求
接头不良
缺口深度0.05t，且≤0.5
缺口深度0.1t，且≤1.0
0.2
0.1
0.2
0.5
0.1
0.1
0.2
0.3
0.2
0.2
符合要求
每1000.0焊缝不应超过1处

表面夹渣
—
深≤2.0t,长≤0.5t,且≤20.0
√
√
√
√
√
√
√
√
√
√
符合要求
表面气孔
—
每50.0焊缝长度内允许直径≤4.0,且
≤3.0的气孔2个,孔距≥6倍孔径
√
√
√
√
√
√
√
√
√
√
符合要求

施工单位检查
评定结果
专业工长（施工员）

施工班组长

符合《钢结构工程施工质量验收规范》GB 50205-2001规范规定要求。合格

项目专业质量检查员：
2014年05月18日

监理（建设）单位
验收结论

总/专业监理工程师：

（建设单位项目专业技术负责人）：

年 月 日
（Ⅰ） 编号：002
焊 缝 外 观 质 量 检 查 记 录 表
GB50205—2001
单位（子单位）工程名称
嘉福￭国际C#楼及旋转车道
分部（子分部）工程名称
钢结构工程
验收部位
钢柱 共13支
截面：HN250*125*6*9
施工单位
福建卓越建设工程开发有限公司
项目经理
吴时亮
分包单位
/
分包项目经理
/
施工执行标准名称及编号
《钢结构工程施工质量验收规范》GB 50205-2001
施工质量验收规范的规定
施 工 单 位 检 查 评 定 记 录
项目
允许偏差（注：t为连续处较薄的板厚）mm
实 测 偏 差
验收记录
缺陷类型
二级
三级
1
2
3
4
5
6
7
8
9
10
未焊满(指不
足设计要求)
≤0.2+0.02t,且≤1.0
≤0.2+0.04t,且≤2.0
0.5
0.4
0.5
0.2
0.1
0.5
0.4
0.5
0.2
0.1
符合要求
每100.0焊缝内缺陷总长≤25.0

根部收缩
≤0.2+0.02t,且≤1.0
≤0.2+0.04t,且≤2.0
0.1
0
0.2
0.1
0
0
0
0.1
0.2
0
符合要求
长度不限

咬边
≤0.05t,且≤0.5;连续长度≤100.0,且
焊缝两侧咬边总长度≤10%焊缝总长
≤0.1t,且≤1.0,长度不限
0.1
0.1
0.2
0.2
0.2
0.1
0.2
0
0.
0
符合要求
弧坑裂纹
—
允许存在个别长度
≤5.0的弧坑裂纹
√
√
√
√
√
√
√
√
√
√
符合要求
电弧擦伤
—
允许存在个别电弧擦伤
√
√
√
√
√
√
√
√
√
√
符合要求
接头不良
缺口深度0.05t，且≤0.5
缺口深度0.1t，且≤1.0
0.2
0.1
0.2
0.5
0.1
0.1
0.2
0.3
0.2
0.2
符合要求
每1000.0焊缝不应超过1处

表面夹渣
—
深≤2.0t,长≤0.5t,且≤20.0
√
√
√
√
√
√
√
√
√
√
符合要求
表面气孔
—
每50.0焊缝长度内允许直径≤4.0,且
≤3.0的气孔2个,孔距≥6倍孔径
√
√
√
√
√
√
√
√
√
√
符合要求

施工单位检查
评定结果
专业工长（施工员）

施工班组长

符合《钢结构工程施工质量验收规范》GB 50205-2001规范规定要求。合格

项目专业质量检查员：
2014年05月18日

监理（建设）单位
验收结论

总/专业监理工程师：

（建设单位项目专业技术负责人）：

年 月 日
（Ⅰ） 编号：003
焊 缝 外 观 质 量 检 查 记 录 表
GB50205—2001
单位（子单位）工程名称
嘉福￭国际C#楼及旋转车道
分部（子分部）工程名称
钢结构工程
验收部位
钢 柱 共8支
截面：H350*175*6*12
施工单位
福建卓越建设工程开发有限公司
项目经理
吴时亮
分包单位
/
分包项目经理
/
施工执行标准名称及编号
《钢结构工程施工质量验收规范》GB 50205-2001
施工质量验收规范的规定
施 工 单 位 检 查 评 定 记 录
项目
允许偏差（注：t为连续处较薄的板厚）mm
实 测 偏 差
验收记录
缺陷类型
二级
三级
1
2
3
4
5
6
7
8
9
10
未焊满(指不
足设计要求)
≤0.2+0.02t,且≤1.0
≤0.2+0.04t,且≤2.0
0.5
0.4
0.5
0.2
0.1
0.5
0.4
0.5
0.2
0.1
符合要求
每100.0焊缝内缺陷总长≤25.0

根部收缩
≤0.2+0.02t,且≤1.0
≤0.2+0.04t,且≤2.0
0.1
0
0.2
0.1
0
0
0
0.1
0.2
0
符合要求
长度不限

咬边
≤0.05t,且≤0.5;连续长度≤100.0,且
焊缝两侧咬边总长度≤10%焊缝总长
≤0.1t,且≤1.0,长度不限
0.1
0.1
0.2
0.2
0.2
0.1
0.2
0
0.
0
符合要求
弧坑裂纹
—
允许存在个别长度
≤5.0的弧坑裂纹
√
√
√
√
√
√
√
√
√
√
符合要求
电弧擦伤
—
允许存在个别电弧擦伤
√
√
√
√
√
√
√
√
√
√
符合要求
接头不良
缺口深度0.05t，且≤0.5
缺口深度0.1t，且≤1.0
0.2
0.1
0.2
0.5
0.1
0.1
0.2
0.3
0.2
0.2
符合要求
每1000.0焊缝不应超过1处

表面夹渣
—
深≤2.0t,长≤0.5t,且≤20.0
√
√
√
√
√
√
√
√
√
√
符合要求
表面气孔
—
每50.0焊缝长度内允许直径≤4.0,且
≤3.0的气孔2个,孔距≥6倍孔径
√
√
√
√
√
√
√
√
√
√
符合要求

施工单位检查
评定结果
专业工长（施工员）

施工班组长

符合《钢结构工程施工质量验收规范》GB 50205-2001规范规定要求。合格

项目专业质量检查员：
2014年05月18日

监理（建设）单位
验收结论

总/专业监理工程师：

（建设单位项目专业技术负责人）：

年 月 日
（Ⅰ） 编号：004
焊 缝 外 观 质 量 检 查 记 录 表
GB50205—2001
单位（子单位）工程名称
嘉福￭国际C#楼及旋转车道
分部（子分部）工程名称
钢结构工程
验收部位
钢 梁 共14支
截面：HN350*175*7*11
施工单位
福建卓越建设
