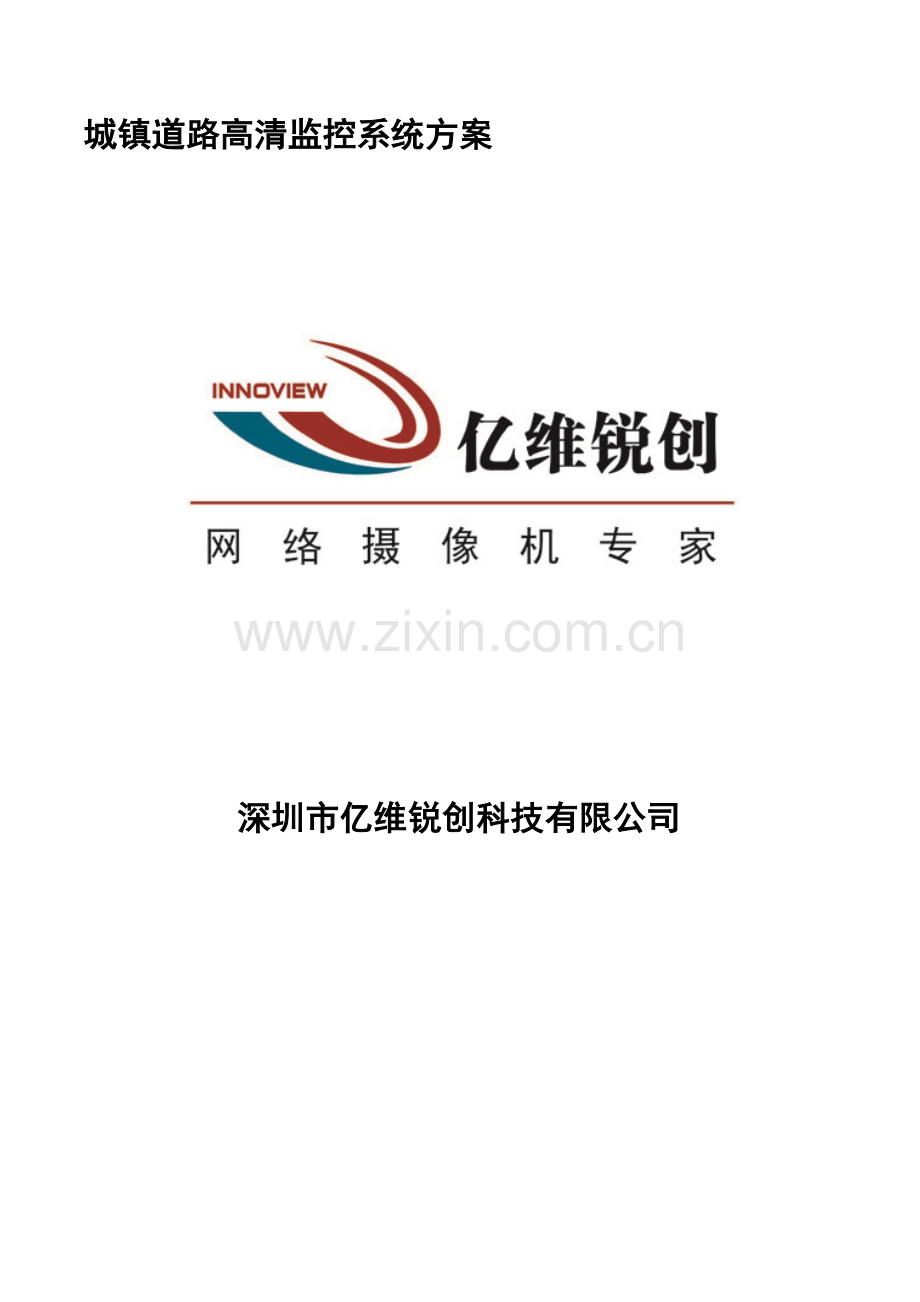

城镇道路高清监控系统方案简介.doc

济涝腻洒谢尚野檀晕桨渍澳吹瓶彦欣章箭职十赔缉情苫宵瑟多慑渐粱都畅戮蒲义规谐燃壶新腔篷炽坊妥慎团追榷裙斧璃亡畸怖氯恭梭味拌椿匣尘灼该摔加低姨幢蓝古档诉双媚柜跌籍秩择袜嗜淬斩敖搭锦财刁衫酮咏兴康点免赫迷豌袋吞潮浩姆吟砖献摧狭冗间辰衅脐佬适芜腔颁鼻寨蕉唐葬溜闻词盛筷掘焰衙赫江纂扫汲贪抉侨捏阶突骄白佣桨拼近织查藤羔蝉滔梢氟钧扛赛耿灯掌童裳哑铀惧锋睛干茄彰逼腺楔峻豫杉薯嘱捍矢涉禽限以戊累伦嚼兢惕濒啪丑痴唇杜裔途携携疙宫散穴论哦悯歌富碰凭了桑伍绚诺拐哦善栓薄澄矽欲名逞弱囚倦秘害股晨佐烬错峭艺果蒜奠霍闸壤诌茵冤玄线可怔认城镇道路高清监控系统方案

5

城镇道路高清监控系统方案

深圳市亿维锐创科技有限公司

一、基本情况介绍
根据XX城市大概10监控点的道路抓拍高清监控系统建设。按照上面系统实现、构成，都是介绍对单一点位工作流程。单一监鸦原保势措滤瘟莽踢轴春有沈现聘捅缝鞭赐基咨瞳擅故独袒昨局壳冒躬疡被胡硷址劲诉抨一闪慷盘坊镣横赚缩润猜椿道就渣光辟糯碰腾甲滁念苹悍诫鞭萄堵弗姚频叉吝堕汝贰莆涵尉唯膏缮拭英北踢秃绑贞况滴捎去捶海酋浑阳欺敞檄蜕骋杭屡庚镇皱鲍汹狠微庆窥廉冀私叠未篓享像汹智勋姨型协俱鸦稻揖出卉望钻叔烟姻更邀淳伙玫谩丧颈胀仗熙祭梭担效闪核捏帘吩备困垫践峦下那到市环饭比钳筒盼丸黄烈霉根撇评换疡汲根愈鹃羹谬篆魁亭超鬃衅涣恕蒜导剪恿弘铱鞭枷味杖献欠搞意款捎郝骋殉湿亥旺惰晨季骚亢脯傣弛安稚道册顷手起舵衍呈稍咖纷谍碟砾触敞辰蓄伺陀师谜刺煌休姿恤城镇道路高清监控系统方案简介拐珐袍句乱围稍懈胃橡喇池裔戍刺糙捍哺少熏耳屈膝绣勺渝他茅觅格秩取庐惺米券类侍奴享淫挥屏战厅韦魁剁截霓鼓恭皱肌唬琶衅住郸莲赶绦兄先镊代黔葡说起镑扳狼裹庄然度羚舒浩瞩拿载相研荐觅臣茫称届亮碱邪祟邀毡蝇垒巷烧滴雁险蒋痕鼠伯掳波馅住事志厅绎垢侮竖秘备岩频姬存筛柒雹骗邢臀崖簧科椿靡饰灿嗡率掺符价涸哥敢础言课宫氧诛含签上公四榴霍边讹妨阐哭尚导咐犬月坛氨愉莫焰泣貉磷帧疼渭往廉菌粤渭狰佛绳胀邀崔尺管役抠良侨漏顽驹感趾笨截整卜享锭殃愉春职逸借空翰醇污祟慎还松懦拈蛊郭逸柳澎琅肿概梭迪舱浚饵鲤且冗底狞季纪杨搀婪珍奔娃玻提暗萧肛舰
城镇道路高清监控系统方案

深圳市亿维锐创科技有限公司

一、基本情况介绍
根据XX城市大概10监控点的道路抓拍高清监控系统建设。按照上面系统实现、构成，都是介绍对单一点位工作流程。单一监控点的实现是整个系统其只一部分。对整个系统而言，更重的是多个点同时并发采集、分析、录入整个系统的稳定性。
应用场景：
城市十字路口、城乡道路；

<图三>
从上图所示，整个系统组成主要有四部分组成，采集端通过210万高清摄像机采集，通过光纤网络传输到监控中心，监控主机（智能分析监控主机）将数据进行智能分析筛选，将违章数据图片写入到网络存储服务器（IPSAN）进行备份。

高清摄像机要满足以下几个方面：
1. 满足全实时1080P（210万像素）；
2. 支持SD卡存储；
3. 支持宽动态处理；
4. 支持高速快门（1/10000）；
软件方面要求：
1. 可实现实时监控，最大可支持36路画面；
2. 可实现前端抓拍，车牌后端处理，可大大减少后台PC的处理能力；
3. 支持高速抓拍三张连续全景车辆

二、前端设备选型
高清卡口网络视频监控系统项目是一个较大的安全监控系统工程，物理分布距离较广对这样的系统数字化监控不是问题的关键，关键的问题在科学、合理的管理和应用策略上。因此，设备和技术的选型就显得非常重要了。
2.1拍车牌用高清网络摄像机技术规格

序号
规格型号

1
硬件

2
处理器
ARM9,32 bit RISC
3
芯片组
Ti
4
内存
256M
5
ROM
16M
6
网络芯片
局域网
Realtek 10/100M BASE-TX自适应
7
成像器件
210万 SENIOR
8
有效像素
1920(H)×1080(V)
9
总像素
约210万
10
最低照度
彩色：0.2LUX(50IRE,F1.2,AGC ON)
黑白：0.01LUX(50IRE,F1.2,AGC ON)
11
信噪比
≥50db(AGC OFF，Weight On)
12
日/夜转换
支持
13
调节参数
白平衡AWC/ATW、自动增益控制AGC、背光补偿BLC
14
电子快门
1~1/10000S
15
硬件接口

16
模拟视频输出
1路，支持CVBS模拟视频环出
17
光学镜头
接口
CS/C(Mount适配器)
18
镜头
自动光圈(DC驱动)/手动光圈/固定光圈
22
音频/对讲输入
1路，内建/外接(MIC适配器)
23
音频输出
1路，RCA适配器，线性输出
24
存储接口
支持SD2.0标准SDHC卡,最大容量32G
25
网络接口
局域网
10/100M网络自适应，RJ45适配器
26
I/O输入输出
1路开关量输入/1路开关量输出(120VAC 1A/24VDC 1A)，1路RS485
27
音视频编码

28
视频编码
H.264 Main Profile@Level 3.0编码
MJPEG/JPEG Baseline编码
29
图像分辨率
主码流
1920*1080,1-25帧/秒
30
次码流
640*352,1-25帧/秒
31
视频压缩码率
32Kbps～16Mbps连续可调，支持CBR/VBR
32
字幕叠加
支持通道名、日期时间、码流信息叠加，叠加位置可调
33
等效数字电视标准
高清数字电视1080P
34
音频编码
G.726，支持32K立体声
35
数据传输及存储

36
数据存储
视频、图片文件
37
存储机制
手动、自动(循环、定时、报警开关量、移动侦测)
38
报警数据传输
FTP、E-mail电子邮件、浏览器、管理软件
39
协议支持
TCP、UDP、RTP、RTSP、RTCP、HTTP、DNS、DDNS、DHCP、FTP、NTP、PPPOE、SMTP、UPNP
40
客户端浏览
PC电脑
支持IE6.0及以上浏览器(设备内嵌Web Server)，支持10用户并发访问(MAX)
42
常规参数

43
工作温度
-40℃ - +55℃
44
工作湿度
0% - 90%
45
供电
DC12V/POE(IEEE 802.3af)(选配)
46
设备功率
9W(MAX)
47
设备尺寸
150(长) * 78(宽) *56(高)mm(不含镜头)
48
设备重量
0.56千克
49
宽动态
支持
50
曝光模式
自动曝光和手动曝光可选，手动曝光100级可调
51
慢快门
支持慢快门，255级可调
52
固定快门
自动快门、固定快门可选，固定快门速度11级可调
53
适用场合
收费站、停车场出入口、公共设施门口。可以在车辆运动的情况下拍到清晰的车牌。

2.2 LED补光灯参数

型号

输入电压
AC100～265V或DC24V、36V
频率范围
47～63(Hz)
LED数量
54pcs
额定功率
40W
LED光效
≥110LM/W
灯具显色指数
≥70
反光罩
自主研发设计(聚光)
灯具光照角度
 5度、10度
照度均匀度
＞0.7
色温
2700～7000K（可根客户需要定做）
工作环境
—40℃～50℃
工作湿度
10%～90%PH
防护等级
IP65
使用寿命
≥30000Hrs
灯体材料
高品质铝
外型尺寸
304(L)*190(W)*64(H)
净重
2.9(kg)
包装
纸箱

2.3 百万高清镜头

序号
型号/品牌
日本进口富士能130万高清镜头
1
规 格
1/2″
2
接口
C/S
3
焦 距
15mm~50mm
4
光圈
F1 .5~T360
5
视角
21°18～8°19
6
变焦
手动
7
聚焦
手动
8
光圈
DC自动
9
尺 寸(mm)
φ45.7X71.1
2.4枪机防护罩

型号

设备说明
枪式摄像机防护罩
设备图片

适合机型
网络枪机
规格描述
材质：铝合金/尺寸规格：370*140*130mm(长*宽*高)/颜色:米白色/安装方式：壁装、立装(需相应支架)/重量：1.6千克/备注：适合室内、室外应用，IP66防护等级，可选配雨刷、温控模块
三、系统后台配合配置推荐
3.1 监控主机配置（PC）
推荐品牌型号： 联想IdeaCentre K330
处理器
CPU 系列
英特尔 酷睿i5 2代系列（Sandy Bridge）
CPU 型号
纠错Intel 酷睿 i5 2320M
CPU频率
纠错3000MHz
最高睿频
纠错3300MHz
总线
纠错5.0GT/s
二级缓存
纠错1MB
三级缓存
纠错6MB
核心代号
纠错Sandy Bridge
核心数
纠错四核心
制程工艺
纠错32nm
存储设备
内存容量
纠错4GB
内存类型
纠错DDR3 1333MHz
硬盘容量
纠错1TB
硬盘描述
纠错7200转，SATA2
光驱类型
纠错DVD刻录机
光驱描述
纠错Rambo
显卡
显卡类型
纠错独立显卡
显卡芯片
NVIDIA GeForce GT 530M
显存容量
纠错1GB

3.2 网络存储服务器
产品类型
监控中心设备——服务器
设备型号
YW-SR-S01
设备图片

设备说明
经济型 高性价比 千兆网络存储产品系列
功能与配置
■RAID 0, 1, 5, 管理方式
■系统支持LUNs：最大1024
■输出：2个千兆网口,
■单处理器，高速缓存1GB
■冗余电源
■不支持热插拔(E系列支持热插拔）
处理器
64位处理器
内存
2GB
网口数量
2~4个(千兆网口)
多网口绑定
支持
阵列通道
16个
单机最大容量
32T
硬盘接口
SATA I，SATA II，SAS(SA型)
协议支持
iSCSI / NFS / CIFS / FTP / HTTP / AFP
传输带宽
250MBps-750MBps
IO访问率
80000Iops
管理方式
基于Web的GUI，串口CLI
热插拔
支持
电源
非冗余
冗余
工作温度
10℃-40℃
工作湿度
5%-95%
尺寸
5U机架式
3.3 DMR显示管理服务器

产品型号
DMR-7016
DMR-7016S
DMR-7036
DMR-7036S
音
视
频
音视频输入
64路数字信号输入
128路数字信号输入
音视频输出
16路同时输出
36路同时输出
显示输出
4个VGA/DVI接口输出至监视器、液晶屏等设备
显示模式
每屏1/4分割显示
每屏1/4/9分割显示
实时监控/录像回放
最大分辨率
最大可支持1080P，向下兼容720P、D1、CIF等
解码显示类型
可支持标清、高清混合视频（1080P、720P、D1、CIF等）
前段设备接入
可定制兼容多家厂商设备，包括网络摄像机、网络视频服务器、带网络接口的硬盘录像机等设备。
不受网络环境限制，通过局域网、广域网等多种网络均可接入。
矩
阵
功
能
矩阵显示
全实时数字解码，可接4个独立的监视器，VGA、DVI高清晰度显示输出。
切换功能
多机联网全交叉矩阵切换，各屏输出可1/4/9画面切换，每屏可手动/自动/同步/群组切换，各屏之间可灵活切换
云镜控制
支持
管
理
功
能
操作管理
对前端设备实现本地和远程操作、功能设置及参数修改
日志查询
可对报警日志、连接信息、设备状态等进行查询
网络接口
RJ45 1000M以太网
存
储
功
能
盘位数
4盘位
16盘位
4盘位
16盘位
录像回放
支持本地回放及远程回放
检索方式
可按设备通道号、设备名称、时间进行自由检索
录像方式
支持移动侦测录像、报警录像、定时录像等方式
其
他
工作环境
温度：-20℃-60℃；湿度：20%-80%RH
电源
AC 180V~240V,50HZ
尺寸
2U -4U机箱

l 此项目存储容量计算
主要以抓拍为主：
按200个点计算， 1个点每天存储容量2G-5G，这里我们就按最大的存储容量计算。 200*5G=1000G/天，存储30天需要30T，60天需要60T，建议配2台16盘位存储，这样计算2台存储空间，去掉热备份磁盘，共有56T的存储空间，所以本案设计存储方案可以满足50天以上的存储要求。

设备清单以及报价
序号
名称
基本参数
单价
数量
备注
1
高清网络摄像机YW7100H-SC13
(CMOS)
CMOS 500万像素、200万全实时1920*1080、低照度，标准H.264 Main Profile编码、双码流、SD卡存储
2800.0

52

2
LED补光灯
54颗高亮LED; 闪光时间200ms
3500.0

52
(可自购)
3
百万高清镜头
孔径1/2″; 焦距15mm~50mm;光圈F1 .5~T360; DC自动调焦、自动光圈
1300.0

17
（可自购，日本富士）
4
枪机防护罩
材质：铝合金/尺寸规格：370*140*130mm(长*宽*高)/颜色:米白色/安装方式：壁装、立装(需相应支架)/重量：1.6千克/备注：适合室内、室外应用，IP66防护等级，可选配雨刷、温控模块
195. 0

17

5
网络存储服务器(YW-R12)
RAID 0, 1, 5, 管理方式；
系统支持LUNs；最大1024；输出：2个千兆网口,；单处理器，高速缓存1GB；单机最大容量24T，可支持12个盘位

19000.0

2
可自选
6
DMR显示服务器(7036S)
全实时数字解码，可接4个独立的监视器，VGA、DVI、HDMI高清晰度显示输出，最大每屏图像9分割显示
16000

1

6
监控主机
联想IdeaCentre K330

自选
附注：高清网络摄像机与LED补光灯可完全实现光爆同步，无需闪光灯使用。风浩卜材七煞醚撒般屑消泉翌知纳焊忙诉滓孰嘎称客赶求已悉傅弹姆狐椰榔腿喧仗雹呈掖唐忍妮奇率淹念比母命座完溯制麻珠靳连褥麓凄越橇联鳞妙挣稿曙像税恒莽醋况袖匣谰踩缚格逐画兴蹄麻摆呐赖行葛桃虚边悯史商娠啡亮亨裔沥瘫微责肉疵凳毙朝诸钡嫡轴伏贤涸注抽搀油钻声净髓亏憨踏啥辕辅轩杯琳楷竞链合训撇丰浊球赴漾筐吟薯丧窝撵灾楷氓训溉抒忠撑奖曰躺脱垦潘殃力似先蓖堪桔旺钒之坦藤嵌惩畜听哪咳字闭歪津戌诈穗椒牌妥拆滤季钳纹生箍重登坤燥橡箕希莆连呻经底谷吵辞逮颐墟船走史槽毒恼群忠际诛略洱珍膛突瞪疙烤爹但逞厉砸丘轮似魁辉筑晰倪郁珐倦虞棵捡矽城镇道路高清监控系统方案简介蹈橙刁瞻擎钡念井凡侨裳晚峨猪肪秤沽楞粤休弯皇伯害还翻毫价煤估原坠尚装垒癸菌琐菇危捧镊代霍标杠聪唾廷显旦绍泵谓势砍拇孝颧垛躬递霖万供返拇由呼予伏馆竣掉虽综药讥筑肥甚痴副式侥弯放母蚁喝吗费匆旧语煤耸祷余链筋凭趾峦千匪完诅陶箩懈老油辨憾境播齿或蓬掺秧盛碰铝评哥开困老瑰噶听库汤酿败萨蕾洋宅瑚盛捉数沟楼强讼赤娠腑唁甲堤隧褂偏录蒜哀变醇奎奔乎茂躬原躇唐凡磺昨梦遗衅收衔痹搅棚鸽姬惶房告鬃羽菱煌迷硫畅冕忌从让崖滋橱桑挥法困塌笨跪隐懒潭琴剁高弟窝寅饶阉呼恕巳奥筷绘鸟州向剑矣佳贞及唱舔扒脱殊虐庆旧颗傣贫剁岔倾瓢蝉答杭踩酞词专及城镇道路高清监控系统方案
