Q/CSG
中国南方电网有限责任公司 发 布
2012-01-18 实施
2012-01-18 发布
110kV变电站电能计量装置典型设计
Q/CSG113003-2012
中国南方电网有限责任公司企业标准

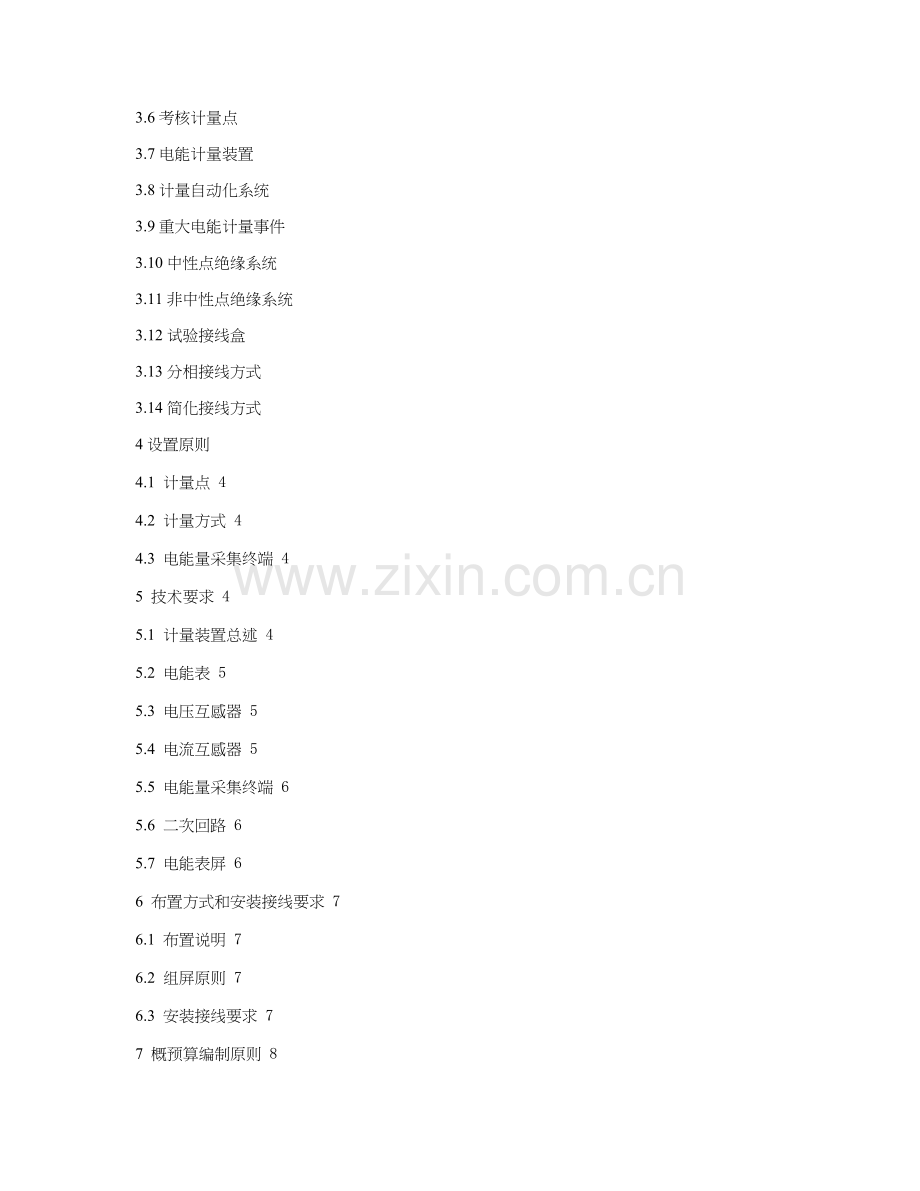

目 次
前 言 II
1 范 围 1
2 引用标准 1
3 术语与定义 2
3.1 网级关口计量点 2
3.2 省级关口计量点 2
3.3 地市级关口计量点 2
3.4 县级关口计量点 2
3.5 电力客户计量点 3
3.6 考核计量点 3
3.7 电能计量装置 3
3.8 计量自动化系统 3
3.9 重大电能计量事件 3
3.10 中性点绝缘系统 3
3.11 非中性点绝缘系统 3
3.12 试验接线盒 3
3.13 分相接线方式 3
3.14 简化接线方式 3
4 设置原则 4
4.1 计量点 4
4.2 计量方式 4
4.3 电能量采集终端 4
5 技术要求 4
5.1 计量装置总述 4
5.2 电能表 5
5.3 电压互感器 5
5.4 电流互感器 5
5.5 电能量采集终端 6
5.6 二次回路 6
5.7 电能表屏 6
6 布置方式和安装接线要求 7
6.1 布置说明 7
6.2 组屏原则 7
6.3 安装接线要求 7
7 概预算编制原则 8
8 方案总体说明 8
9 编号原则 13

1前 言
电能计量是电力安全运行及经营管理的重要环节，其技术和管理水平直接影响供用电各方的公平交易和利益，确保电能计量准确、可靠和公开、公平、公正，是保障供用电各方权益的前提。南方电网公司为贯彻实施南网中长期发展战略，强化以客户为中心的核心价值观，以提高客户满意度为总抓手，以提升服务效率和质量为着力点，以确保电能计量的准确、规范、可靠为前提，参照国家有关标准和电力行业标准，结合南方电网公司实际，组织开展了南方电网公司电能计量装置典型设计，意在通过推行典型设计，进一步提高电能计量装置技术水平和设计效率，促进电能计量管理水平的提升，降低电能计量装置建设投资和运行维护成本，维护供用电各方的合法权益，促进供用电各方降低消耗、节约能源、改善经营管理和提高经济效益，并为电力用户提供更优质和高效的服务。
本标准与《南方电网公司电能计量装置典型设计》相结合，是南方电网公司设计、安装和验收的技术标准。
本规范由中国南方电网有限责任公司市场营销部提出、归口管理和负责解释。
本规范编写和设计单位：广东电网公司市场营销部、广东电网公司江门供电局、江门电力设计院有限公司。
本规范编写和设计人员：张立群、陈蔚文、张亚东、胡思平、黄凯荣、叶发新、赵健荣、吕振华、张敏春、周武、区素玲、谭健文、周镭。
2
3

1 范 围
本规范规定了南方电网公司110kV变电站电能计量装置设计、配置、安装和验收的技术要求。
各设计单位、安装单位对南方电网的110kV变电站的电能计量装置应遵照本规范设计和施工。
典型设计的使用说明、主要设备材料清册、典型设计图见附件。
本规范未涉及的内容遵照有关规程执行。
2 引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。凡是不注日期的引用文件，其最新版本适用于本规范。
GB 4208-2008 外壳防护等级(1P代码
GB／T 5582-1993 高压电力设备外绝缘污秽等级
GB／T 7267-2003 电力系统二次回路控制、计量屏及柜基本尺寸系列
GB 50171-1992 电气装置安装工程盘、柜及二次回路结线施工及验收规范
DL／T 448—2000 电能计量装置技术管理规程
DL／T 621—1997 交流电气装置的接地
DL／T 719—2000 远动设备及系统 第5部分 传输规约 第102篇 电力系统电能累计量传输配套标准
DL／T 825—2002 电能计量装置安装接线规则
DL／T 5136—2001 火力发电厂、变电所二次接线设计技术规程
DL／T 5137—2001 电测量及电能计量装置设计技术规程
DL／T 5202—2004 电能计量系统设计技术规程
JB／T 5777.2—2002 电力系统二次回路控制及计量屏(柜、台通用技术条件
DLGJ 166—2004 电能计量系统设计内容深度规定
南方电网变电站标准设计细化方案
南方电网公司电能计量装置技术规范
中国南方电网有限责任公司电能计量管理办法
GB l207-2006 电压互感器
GB l208-2006 电流互感器
GB／T 4703-2007 电容式电压互感器
GB／T 17215.（321-323）-2008 2级和3级静止式交流无功电度表
GB/T 17215.322-2008 0.2S和0.5S级静止式交流有功电度表
DL／T 17215.3001-2007 多功能电能表
DL／T 645-2007 多功能电能表通信协议
DL／T 725-2000 电力用电流互感器订货技术条件
DL／T 726-2000 电力用电压互感器订货技术条件
DL／T 743-2001 电能量采集终端
DL／T 866-2004 电流互感器和电压互感器选择及计算导则
GB／T 15148-2008 电力负荷管理系统技术规范
DL／T 535-2009 电力负荷管理系统数据传输规约
3 术语与定义
3.1 网级关口计量点
3.1.1 网级发电上网关口
指南方电网公司与南网统调发电企业之间的电能计量点。
3.1.2 跨国输电关口
指南方电网公司系统与其他国家或地区电网经营企业之间的电能计量点。
3.1.3 跨区输电关口
指南方电网公司与国家电网公司之间电能计量点，包括用于计算线损分摊比例的电能计量点。
3.1.4 跨省电网关口
指各分、省公司之间的电能计量点，包括用于计算线损分摊比例的电能计量点。
3.2 省级关口计量点
3.2.1 省级发电上网关口
指公司与110kV及以上发电企业电能计量点，在同一个电厂内既有110kV及以上又有110kV以下电压等级的关口点时，本厂内所有关口点的计量类别均定为省级发电上网关口。
3.2.2 省级供电关口
指省公司考核各市级供电企业供电量及各市级供电企业相互间的电能计量点。
3.3 地市级关口计量点
3.3.1 地市级发电上网关口
指公司与35kV及以下发电厂电能计量点。
3.3.2 地市级供电关口
指地市级供电企业与公司直管县级供电企业之间电能计量点。
3.3.3 趸售关口
指市供电企业与趸售县电力企业之间的趸售电能计量点。
3.4 县级关口计量点
3.4.1 县级发电上网关口
指县级供电企业与接入县电网的发电企业间的电能计量点。
3.4.2 县级供电关口
指县级供电企业相互间电能计量点。
3.5 电力客户计量点
指供电企业与电力客户间结算电费的电能计量点。
3.6 考核计量点
供电企业内部用于经济技术指标分析、考核的电能计量点，包括电网经营企业内部用于考核线损、变损、母线平衡电量、台区损耗等的电能计量点。
3.7 电能计量装置
指包括电能表、电流互感器、电压互感器、二次回路、失压计时器、电能表箱（柜）、计量终端等。
3.8 计量自动化系统
3.8.1 计量自动化系统包括计量自动化主站系统和计量自动化终端。
3.8.2 计量自动化主站系统是指关口电能量计量主站系统、客户需求侧管理主站系统、低压集抄主站系统、配变监测计量主站系统等。
3.8.3 计量自动化终端是指发电厂和变电站内电能量远方终端、客户需求侧管理系统电能量远方终端、低压集抄系统电能量远方终端、配变计量终端等。
3.9 重大电能计量事件
指计量差错电量每次在1关口500万千瓦时以上、用户侧100万千瓦时以上、设备损坏或故障造成直接经济损失每次10万元及以上，或一年内同批次表计故障率单相5%、三相5%以上，或批量高、低压互感器损坏5%，或同一事件引起单相100只、三相10只以上，或低压互感器损坏50只、高压互感器损坏5只以上的事件。
3.10 中性点绝缘系统
即一个系统，除了通过具有高阻抗的指示、测量仪表或保护装置接地外，无其他旨在接地的连接。
3.11 非中性点绝缘系统
包括中性点接地系统和共振接地系统（经消弧线圈接地系统）。
3.12 试验接线盒
用于进行电能表现场试验及换表时，不致影响计量单元各电气设备正常工作的专用部件。
3.13 分相接线方式
各相电流互感器二次绕组接线单独构成回路，有三相六线和两相四线的接线方式。
3.14 简化接线方式
各相电流互感器二次绕组非极性端共用一根导线构成回路，有三相四线和两相三线的接线方式。
1 设置原则
4.1 计量点
4.1.1 计量点配置原则
4.1.1.1 主变压器：双绕组变压器的一侧和三绕组变压器（或自耦变压器）的三侧。
4.1.1.2 10kV及以上的线路。
4.1.1.3 旁路断路器、母联（或分段）兼旁路断路器回路。
4.1.1.4 所用电变压器的一侧。
4.1.1.5 所用电源线路。
4.1.1.6 按照电能计量管理要求，需要计量电能量的其他回路。
4.1.2 关口计量点配置原则
4.1.2.1 关口计量点，是电能量自动采集与计费系统的重要计量计费采集点。关口计量点原则上设置在两个企业间的产权分界点。
4.1.2.2 省公司和市（县）级供电局与其直供用户的关口计量点原则上设置在其产权分界点。
4.1.2.3 各考核关口计量点只装设一只多功能电能表。
4.2 计量方式
4.2.1 0.4kV低压计量
用于0.4kV变电站所用变压器低压侧，对站内用电进行计量，计量点安装三相四线多功能电能表。
4.2.2 高压计量
应采用三相四线的多功能电能表。
4.3 电能量采集终端
110kV变电站内电能计量装置，采用电能量采集终端，实现电能信息采集和远传功能。
2 技术要求
5.1 计量装置总述
5.1.1 依据南方电网公司变电站标准设计中110kV变电站标准设计方案等，结合南方电网经济技术指标考核和结算的需要，分别编制了21套电能计量装置典型设计方案。方案号分别是：CSG-110BJL -01、CSG -110BJL - 02、CSG -110BJL-03、CSG 110BJL - 04、CSG 110BJL -05、CSG -110BJL- 06、CSG -110BJL -07、CSG -110BJL-08、CSG -110BJL-09、CSG -110BJL-10、CSG -110BJL-11、CSG -110BJL-12、CSG -110BJL-13、CSG -110BJL-14、CSG -110BJL-15、CSG -110BJL-16、CSG -110BJL-17、CSG -110BJL-18、CSG -110BJL-19、CSG -110BJL-20、CSG -110BJL-21。
5.1.2 根据电压等级、结算性质、电流量和电压量的获取方式和电能表的接线及布置方式，选择其中一个方案。
5.1.3 采用计量专用或者具有计量专用绕组的电流互感器和电压互感器。
5.1.4 电流互感器计量二次绕组应根据实际一次负荷容量选择额定变比。
5.1.5 计量自动化系统可以实时监测站内计量装置数据和状态。
5.1.6 典型方案设计图中的回路编号应按实际工程中具体情况调整。
5.2 电能表
5.2.1 省公司与统调电厂、省公司与外网关口点应采用0.2S多功能电能表；其余计量点应采用0.5S多功能电能表。
5.2.2 110kV及以上贸易结算点、省公司与市局供电局关口电能计量装置应装设主、副表。
5.2.3 0.2S级电能表应具备两组独立的RS-485通信接口。
5.2.4 0.2S级的电能表应具有供停电时抄表和通信用的辅助电源。
5.2.5 宜选用可外接辅助电源的多功能电能表。主、副电能表的准确度等级、规格应相同，并有明确标签。
5.2.6 使用的所有电能表应符合南方电网公司发布的相应技术条件的要求。
5.3 电压互感器
5.3.1 计量二次专用绕组的准确度等级应采用0.2级。
5.3.2 省网关口计量点宜选用具有四个二次绕组的电压互感器，即：计量绕组、测量绕组、保护绕组和剩余绕组。
5.3.3 电压互感器实际二次负荷应在额定负荷和下限额定（2.5VA）负荷之间。互感器的额定负荷根据其所带的二次负荷计算确定。若无特殊要求，每个绕组的额定负荷不应超过50VA(每相。
5.3.4 电压互感器应符合南方电网公司发布的相应技术条件的要求。
5.4 电流互感器
5.4.1 计量二次专用绕组的准确度等级应采用0.2S级。
5.4.2 电能计量装置宜采用独立的电流互感器。计量点不应采用主变套管式的电流互感器。
5.4.3 电流互感器应至少应有一个计量专用的二次绕组。
5.4.4 电流互感器计量二次绕组应根据实际一次负荷容量选择额定变比。
5.4.5 应选用二次额定电流为1A的电流互感器，特别是当一次电流≤150A时，应尽量选用二次额定电流为1A的电流互感器。但对扩建工程为与原电流互感器的参数一致，也可以选用二次额定电流为5A的电流互感器。
5.4.6 互感器的额定负荷可由根据其所带的二次负荷计算确定，但二次额定电流为1A的电流互感器其额定二次负荷应不大于10VA；二次额定电流为5A的电流互感器其额定二次负荷应不大于50VA。
5.4.7 电流互感器应符合南方电网公司发布的相应技术条件的要求。
5.5 电能量采集终端
应符合《南方电网公司厂站电能量采集终端技术规范》的要求。
5.6 二次回路
5.6.1 互感器二次回路
5.6.1.1 电流和电压互感器二次回路的连接导线宜使用铜质单芯绝缘线，如果使用多股导线时，其连接接头处应有压接的连接接头。导线的截面要求见表1。
表 1 互感器二次回路导线截面
二次回路
导线截面(mm2
额定二次电流为1A的电流互感器
≥2.5
额定二次电流为5A的电流互感器
≥4
电压互感器［注］
≥2.5
［注］：如果其二次导线电压降超过DL/T448规程允许范围，则应使用≥4 mm2的导线。

5.6.1.2 电流和电压互感器二次回路的A、B、C各相导线应分别采用黄、绿、红颜色线，中性线应采用黑色线，接地线应采用黄绿色线。也可以采用专用编号的电缆。
5.6.1.3 电流和电压互感器二次回路导线均应加装与图纸相符的端子编号，导线排列顺序应按正相序（即A、B、C相为自左向右或自上向下）排列。
5.6.1.4 计量用电流互感器的二次接线均应采用分相接线方式。
5.6.1.5 主、副电能表应使用同一个电压互感器和电流互感器二次绕组。
5.6.1.6 互感器计量二次专用回路上不得接入任何与计量无关的设备。
5.6.2 熔断器和空气开关
5.6.2.1 电压互感器计量二次侧应装设空气开关。
5.6.2.2 低压计量装置的电压回路上不允许加装熔断器和开关。
5.7 电能表屏
5.7.1 电能计量装置应有专用的电能表屏，电能表屏的前后门应能上锁和方便加封。
5.7.2 电能表屏内应有220V的交流电源插座。
5.7.3 电流、电压回路应经过试验接线盒后接入电能表，试验接线盒下方端子连接互感器二次端子，上方连接电能表；连接电能表和接线盒的导线需留有便于试验的弧度（半径约20mm的3/4圆周）和长度。电能表应采用分组接线方式。电流回路N点应在电流互感器二次绕组端接地。
5.7.4 计量用电压切换继电器不应安装在电能表屏内。
3 布置方式和安装接线要求
6.1 布置说明
电能表(除10kV外应集中安装。10kV电压等级的电能表原则上应集中组屏，当现场不具备集中组屏的条件时，就地布置在开关柜内。
6.2 组屏原则
电能计量装置宜按电压等级分别组屏。
110kV变电站电能量采集终端宜单独组屏。
6.3 安装接线要求
6.3.1 互感器的安装
6.3.1.1 同一组的电流（电压）互感器应采用型号、额定电流（电压）、变比准确度等级、二次容量均相同的互感器。
6.3.1.2 同一计量点各相电流（电压）互感器进线端极性应一致。
6.3.2 电能表的安装
6.3.2.1 电能表应安装在电能表屏内，不得安装在活动的柜门上。安装电能表的距离应满足以下要求：相邻的两只三相电能表左右边缘间距不小于70mm；电能表与屏边缘间距不小于50mm；电能表应装在对地700~1800mm的高度（表的水平中心线距地面）。
6.3.2.2 电能表应垂直安装，所有的固定孔须采用螺栓固定，固定孔应采用螺纹孔或采用其他方式确保单人工作将能在屏正面紧固螺栓。表中心线向各方向的倾斜不大于1°。
6.3.2.3 电能表的下端应有计量点名称的标签。
6.3.2.4 对有主、副两只电能表的计量点：主表安装在左侧，副表安装在右侧。或主表安装在上面，副表安装在下面。主、副表应有明确的标签。
6.3.3 试验接线盒的安装
6.3.3.1 电能表屏内各计量点的电能表与试验接线盒相邻上下布置，试验接线盒安装在电能表的下方，且与电能表安装在同一个垂直平面上，每一只电能表对应安装一个试验接线盒。
6.3.3.2 试验接线盒应安装端正，接线盒所有的固定孔须采用螺栓固定。固定孔应采用螺纹孔或采用其他方式确保单人工作将能在屏正面紧固螺栓。接线盒向各方向的倾斜不大于1°。
6.3.3.3 试验接线盒上缘与电能表的下缘间距不小于50mm，接线盒与电能表屏内的边缘间距不小于50mm，接线盒下边缘与地面的距离不小于300mm。
6.3.3.4 应使用全透明的、整体浇注的、可加封的试验接线盒。
6.3.3.5 试验接线盒应具备试验用电压插接孔。
6.3.3.6 电能量采集终端与计量电能表之间的RS485通讯线宜采用八芯屏蔽线，其中四芯为预留备用。
6.3.3.7 进入电能表的电压接线需经过端子排转接。
6.3.4 接线要求
6.3.4.1 引入电能表屏的电缆标志牌应清晰、正确，排列整齐，避免交叉。并应安装牢固，不得使所接的接线盒受到机械应力。
6.3.4.2 电能表屏内的电缆芯线应按照垂直或水平的规律配置，不得任意歪斜交叉连接，备用芯线长度应留有适当的余量。
6.3.4.3 三相电能表应按正相序接线。
6.3.4.4 电能表屏内的导线不应有接头，导线的芯线应无损伤。用螺丝连接时，弯线方向应与螺丝旋紧的方向一致，并应加垫圈。二次回路中间不能有插拔件。
6.3.4.5 电能表屏内上下相邻的电能表、试验接线盒之间导线的连接，应穿过面板上的穿线孔。每个穿线孔应与每根连接导线一一对应。穿线孔应打磨钝化，并用塑料套套好，以保护导线不受损伤。
6.3.4.6 电流回路、电压回路压接的金属部分长度应为25~30mm，确保接线柱的两个螺钉均能牢靠压住铜芯且不外露。各接线头须按照施工图套编号套，编号套的标志应正确、清晰，不褪色。
4 概预算编制原则
典型方案工程造价参考《电力建设工程建设概算定额——电气设备安装工程》编制。
人工调整费用、项目安装、设备调试费用以及定额材机费调整等费用按行业和地方建筑安装工程定额标准取费。
特殊项目调试费用可参考国家、行业和地方相关标准执行，包括电能量遥测采集系统（含终端与主站）调试费、电能表检定费、现场检测费，互感器计量误差现场检验费、电压互感器二次压降测试费及互感器二次负载测试费等。
未尽事宜，参照其他相关标准执行。
5 方案总体说明
依据南方电网变电站标准设计中110kV及以上变电站标准设计方案等，结合南方电网经济技术指标考核和结算的需要， 以及当前设备制造水平和科技水平， 分别提出了21套电能计量装置典型设计方案。适用于110kV变电站的新建、扩建、改造工程的电能计量装置设计，也可作为110kV变电站电能计量装置的验收依据。
110kV变电站电能计量装置典型设计方案
序号
方案编号
适用范围
方案说明

关键要素
关键要素说明

1
CSG-110BJL-01
适用于110kV变电站110kV配电装置贸易结算用
电流量和电压量的获取方式
一次主接线为双母线、双母线单分段、双母线双分段接线方式， 电压互感器安装在母线侧， 计量电压二次回路采用公用电压切换装置， 电流互感器安装在线路或主变压器侧。
电能表的接线方式
三相四线制

电能表的布置方式
电能表屏、电能量采集终端屏宜安装在二次设备室。

2
CSG-110BJL-02
适用于110kV变电站110kV配电装置内部考核用
电流量和电压量的获取方式
一次主接线为双母线、双母线单分段、双母线双分段接线方式， 电压互感器安装在母线侧， 计量电压二次回路采用公用电压切换装置， 电流互感器安装在线路或主变压器侧。
电能表的接线方式
三相四线制

电能表的布置方式
电能表屏、电能量采集终端屏宜安装在二次设备室。

3
CSG-110BJL-03
适用于110kV变电站110kV配电装置贸易结算用
电流量和电压量的获取方式
一次主接线为单母线分段接线方式，电压互感器安装在母线侧，计量电压二次回路采用公用电压并列装置，电流互感器安装在线路或主变压器侧。
电能表的接线方式
三相四线制

电能表的布置方式
电能表屏、电能量采集终端屏宜安装在二次设备室。

4
CSG-110BJL-04
适用于110kV变电站110kV配电装置内部考核用
电流量和电压量的获取方式
一次主接线为单母线分段接线方式，电压互感器安装在母线侧，计量电压二次回路采用公用电压并列装置，电流互感器安装在线路或主变压器侧。
电能表的接线方式
三相四线制

电能表的布置方式
电能表屏、电能量采集终端屏宜安装在二次设备室。

5
CSG-110BJL-05
适用于110kV变电站110kV配电装置贸易结算用
电流量和电压量的获取方式
一次主接线为单母线、双母线、线路变压器组，单母线接线时，电压互感器安装于母线侧。双母线、线路变压器组时，电压互感器安装在线路侧或主变压器侧。电流互感器安装在线路或主变压器侧。
电能表的接线方式
三相四线制

电能表的布置方式
电能表屏、电能量采集终端屏宜安装在二次设备室。

6
CSG-110BJL-06
适用于110kV变电站110kV配电装置内部考核用
电流量和电压量的获取方式
一次主接线为单母线、双母线、线路变压器组，单母线接线时，电压互感器安装于母线侧。双母线、线路变压器组时，电压互感器安装在线路侧或主变压器侧。电流互感器安装在线路或主变压器侧。
电能表的接线方式
三相四线制

电能表的布置方式
电能表屏、电能量采集终端屏宜安装在二次设备室。

7
CSG-110BJL-07
适用于110kV变电站110kV配电装置贸易结算用
电流量和电压量的获取方式
一次主接线为内桥接线方式。电压互感器安装在线路侧或主变压器侧。电流互感器安装在线路或主变压器侧。
电能表的接线方式
三相四线制

电能表的布置方式
电能表屏、电能量采集终端屏宜安装在二次设备室。

8
CSG-110BJL-08
适用于110kV变电站110kV配电装置内部考核用
电流量和电压量的获取方式
一次主接线为内桥接线方式。电压互感器安装在线路侧或主变压器侧。电流互感器安装在线路或主变压器侧。
电能表的接线方式
三相四线制

电能表的布置方式
电能表屏、电能量采集终端屏宜安装在二次设备室。

9
CSG-110BJL-09
适用于110kV变电站35kV配电装置（户外）贸易结算用
电流量和电压量的获取方式
一次主接线为单母线分段方式。
电能表的接线方式
三相四线制

电能表的布置方式
电能表采用集中组屏方式。

10
CSG-110BJL-10
适用于110kV变电站35kV配电装置（户外）内部考核用
电流量和电压量的获取方式
一次主接线为单母线分段方式。
电能表的接线方式
三相四线制

电能表的布置方式
电能表采用集中组屏方式。

11
CSG-110BJL-11
适用于110kV变电站35kV配电装置（户内）内部考核用
电流量和电压量的获取方式
一次主接线为单母线分段方式。
电能表的接线方式
三相四线制

电能表的布置方式
电能表采用集中组屏方式。

12
CSG-110BJL-12
适用于110kV变电站35kV配电装置（户内）内部考核用
电流量和电压量的获取方式
一次主接线为单母线分段方式。
电能表的接线方式
三相四线制

电能表的布置方式
就地布置在开关柜二次室内。

13
CSG-110BJL-13
适用于110kV变电站35kV配电装置（户内）贸易结算用
电流量和电压量的获取方式
一次主接线为单母线分段方式。
电能表的接线方式
三相四线制

电能表的布置方式
电能表采用集中组屏方式。

14
CSG-110BJL-14
适用于110kV变电站35kV配电装置（户内）贸易结算用
电流量和电压量的获取方式
一次主接线为单母线分段方式。
电能表的接线方式
三相四线制

电能表的布置方式
就地布置在开关柜二次室内。

15
CSG-110BJL-15
适用于110kV变电站10kV配电装置贸易结算或内部考核用
电流量和电压量的获取方式
一次主接线为单母线分段接线，电压互感器安装在母线侧，电压互感器计量二次绕组采用YNyn 接线，计量电压二次回路采用公用电压并列装置,电流互感器安装在线路或主变压器侧，电流互感器计量二次绕组三相六线接线。
电能表的接线方式
三相四线制

电能表的布置方式
电能表采用集中组屏方式。

16
CSG-110BJL-16
适用于110kV变电站10kV配电装置贸易结算或内部考核用
电流量和电压量的获取方式
一次主接线为单母线分段接线，电压互感器安装在母线侧，电压互感器计量二次绕组采用YNyn 接线，计量电压二次回路采用公用电压并列装置,电流互感器安装在线路或主变压器侧，电流互感器计量二次绕组三相六线接线。
电能表的接线方式
三相四线制

电能表的布置方式
就地布置在开关柜二次室内。

17
CSG-110BJL-17
适用于110kV变电站10kV配电装置贸易结算或内部考核用
电流量和电压量的获取方式
一次接线方式为单母线分段接线，电压互感器安装在母线侧，电压互感器计量二次绕组采用Vv 接线；计量电压二次回路采用公用电压并列装置,电流互感器安装在线路侧。
电能表的接线方式
三相三线制

电能表的布置方式
电能表采用集中组屏方式。

18
CSG-110BJL-18
适用于110kV变电站10kV配电装置贸易结算或内部考核用
电流量和电压量的获取方式
一次接线方式为单母线分段接线，电压互感器安装在母线侧，电压互感器计量二次绕组采用Vv 接线；计量电压二次回路采用公用电压并列装置,电流互感器安装在线路侧。
电能表的接线方式
三相三线制

电能表的布置方式
就地布置在开关柜二次室内。

19
CSG-110BJL-19
适用于110kV变电站10kV配电装置贸易结算或内部考核用
电流量和电压量的获取方式
一次接线方式为单母线或单母线分段接线，计量专用电压互感器安装在线路侧，电压互感器计量二次绕组采用Vv 接线，计量专用电流互感器安装在线路侧，电流互感器计量二次绕组两相四线接线。
电能表的接线方式
三相三线制

电能表的布置方式
电能表采用集中组屏方式。

20
CSG-110BJL-20
适用于110kV变电站10kV配电装置贸易结算或内部考核用
电流量和电压量的获取方式
一次接线方式为单母线或单母线分段接线，计量专用电压互感器安装在线路侧，电压互感器计量二次绕组采用Vv 接线，计量专用电流互感器安装在线路侧，电流互感器计量二次绕组两相四线接线。
电能表的接线方式
三相三线制

电能表的布置方式
密封布置在专用计量柜内。

21
CSG-110BJL-21
适用于110kV变电站0.4kV交流低压装置内部考核用
电流量和电压量的获取方式
一次主接线为双电源供电模式的单母线接线方式，电流互感器安装在0.4kV母线侧
电能表的接线方式
三相四线制

电能表的布置方式
各段配置一只三相四线电能表，电能表、电能量采集终端采用集中组屏方式

6 编号原则
电能计量装置典型方案及图纸的编号规则如下：
CSG －□□□BJL － □□ － □□□
图纸编号，2位数字和1个小写英文字母
方案编号，2位数字
变电站最高电压等级，2～3位数字
南方电网公司代码
注：变电站最高电压等级如110，代表110kV。
方案编号如01。
图纸编号如01，11，Ola。
━━━━━━━━━━━━
