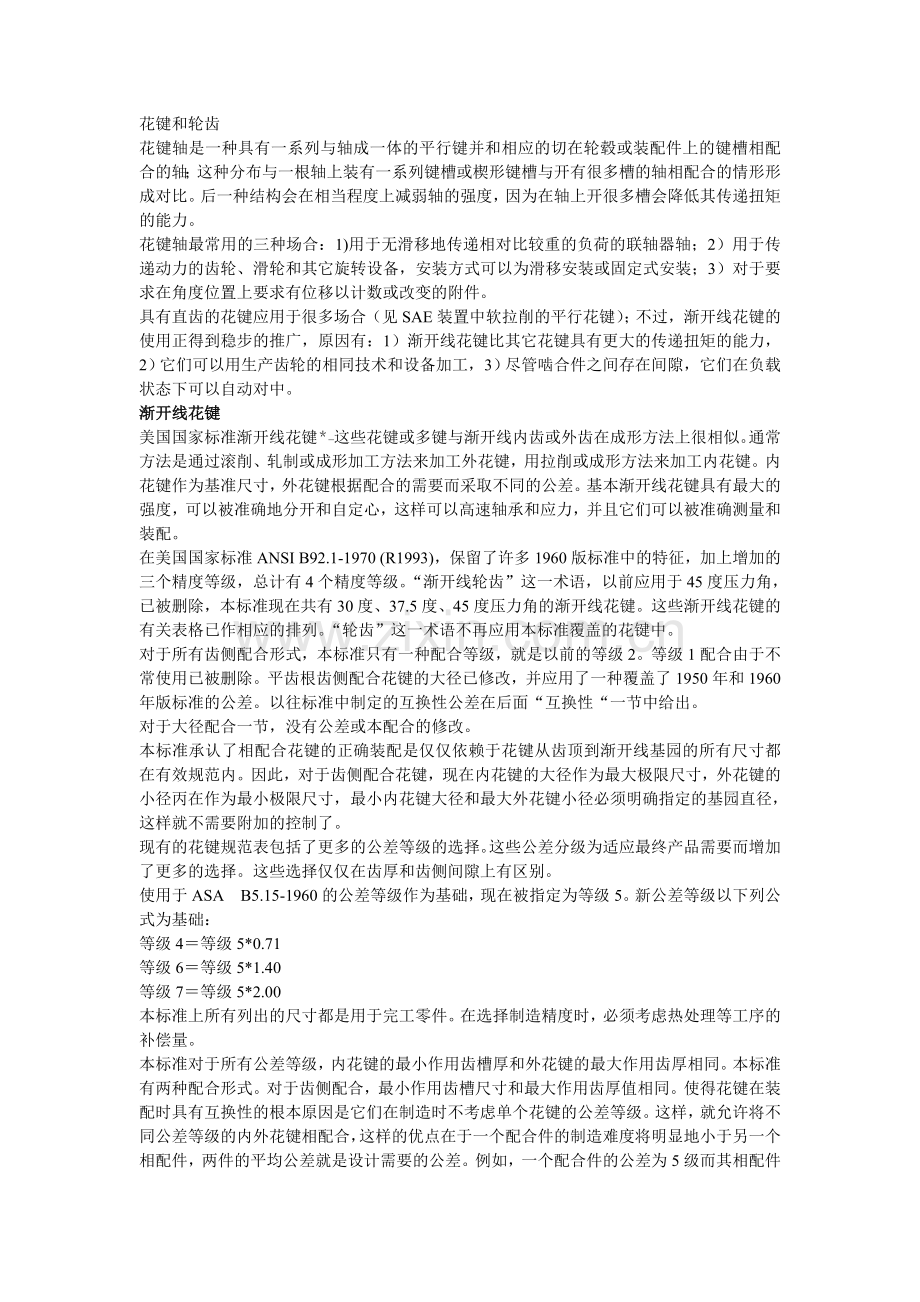

花键标准.doc

花键和轮齿花键轴是一种具有一系列与轴成一体的平行键并和相应的切在轮毂或装配件上的键槽相配合的轴；这种分布与一根轴上装有一系列键槽或楔形键槽与开有很多槽的轴相配合的情形形成对比。后一种结构会在相当程度上减弱轴的强度，因为在轴上开很多槽会降低其传递扭矩的能力。花键轴最常用的三种场合：1)用于无滑移地传递相对比较重的负荷的联轴器轴；2）用于传递动力的齿轮、滑轮和其它旋转设备，安装方式可以为滑移安装或固定式安装；3）对于要求在角度位置上要求有位移以计数或改变的附件。具有直齿的花键应用于很多场合（见SAE装置中软拉削的平行花键）；不过，渐开线花键的使用正得到稳步的推广，原因有：1）渐开线花键比其它花键具有更大的传递扭矩的能力，2）它们可以用生产齿轮的相同技术和设备加工，3）尽管啮合件之间存在间隙，它们在负载状态下可以自动对中。渐开线花键美国国家标准渐开线花键_这些花键或多键与渐开线内齿或外齿在成形方法上很相似。通常方法是通过滚削、轧制或成形加工方法来加工外花键，用拉削或成形方法来加工内花键。内花键作为基准尺寸，外花键根据配合的需要而采取不同的公差。基本渐开线花键具有最大的强度，可以被准确地分开和自定心，这样可以高速轴承和应力，并且它们可以被准确测量和装配。在美国国家标准ANSI B92.1-1970 (R1993)，保留了许多1960版标准中的特征，加上增加的三个精度等级，总计有4个精度等级。“渐开线轮齿”这一术语，以前应用于45度压力角，已被删除，本标准现在共有30度、37.5度、45度压力角的渐开线花键。这些渐开线花键的有关表格已作相应的排列。“轮齿”这一术语不再应用本标准覆盖的花键中。对于所有齿侧配合形式，本标准只有一种配合等级，就是以前的等级2。等级1配合由于不常使用已被删除。平齿根齿侧配合花键的大径已修改，并应用了一种覆盖了1950年和1960年版标准的公差。以往标准中制定的互换性公差在后面“互换性“一节中给出。对于大径配合一节，没有公差或本配合的修改。本标准承认了相配合花键的正确装配是仅仅依赖于花键从齿顶到渐开线基园的所有尺寸都在有效规范内。因此，对于齿侧配合花键，现在内花键的大径作为最大极限尺寸，外花键的小径丙在作为最小极限尺寸，最小内花键大径和最大外花键小径必须明确指定的基园直径，这样就不需要附加的控制了。现有的花键规范表包括了更多的公差等级的选择。这些公差分级为适应最终产品需要而增加了更多的选择。这些选择仅仅在齿厚和齿侧间隙上有区别。使用于ASAB5.15-1960的公差等级作为基础，现在被指定为等级5。新公差等级以下列公式为基础：等级4等级5*0.71等级6等级5*1.40等级7等级5*2.00本标准上所有列出的尺寸都是用于完工零件。在选择制造精度时，必须考虑热处理等工序的补偿量。本标准对于所有公差等级，内花键的最小作用齿槽厚和外花键的最大作用齿厚相同。本标准有两种配合形式。对于齿侧配合，最小作用齿槽尺寸和最大作用齿厚值相同。使得花键在装配时具有互换性的根本原因是它们在制造时不考虑单个花键的公差等级。这样，就允许将不同公差等级的内外花键相配合，这样的优点在于一个配合件的制造难度将明显地小于另一个相配件，两件的平均公差就是设计需要的公差。例如，一个配合件的公差为5级而其相配件的公差为7级，那么它们的装配公差就在6级范围内。对于大径配合方式来讲，为保证配合件之间一定的偏心率公差，最大作用齿厚应小于最小作用齿槽厚。在本标准中提供的配合不能满足特殊设计需要和有效配合间隙，或者需要压配合时，应当只增加或减小外花健的作用齿厚并引起配合的相应变化。本标准中，最小作用齿槽尺寸是一个基准值。当存在与本标准概念不一致的特殊设计时，最小作用齿槽尺寸应当保留在原尺寸。应用于渐开线花键的名词下列渐开线花键的有关定义，按字母顺序排列，是美国国家标准中给出的。其中的一些名词在表6的图表中有图解。有效花键作用长度（La）是相配件的配合长度。对于滑动花键，该尺寸超过接合长度。实际齿槽尺寸是任一齿槽在考虑了一个无限薄的轴向花键长度后，节园上弧齿槽厚。实际齿厚尺寸是在虑了一个无限薄的轴向花键长度后，节园处弧齿厚。同心度误差是有效花键轴线相对于参考轴线的误差。基园是渐开线齿形构造园。基园直径是基园的直径。基本齿槽厚：对于30度压力角花键来讲，是标准齿槽尺寸，为周节的一半。对于37.5度和45度压力角的花键来讲，比周节的一半要在一些。轮齿是成比例的，所以外花键和内花键在基园直径处的厚度相同。这种比例特性就造成了其它角度的渐开线花键相比于30度压力角的渐开线花键的小径尺寸要大一些。周节是在相应渐开线轮齿的相邻点的节园上弧长。接合深度是内花键的小径和外花键的大径的距离，减去园角间隙或倒角深度。径节是渐开线花键的每个齿数上分度园的英寸弧长。径节决定了节园弧齿厚和基本齿槽厚以及基本齿厚。与齿数结合在一起决定节园直径。作用间隙（Cv）是内花键的有效齿槽厚度减去相配合的外花键有效齿厚的尺寸。内花键的作用齿槽厚（Sv）等于一个假想的外花键的节园处弧齿厚，它与内花键配合时在全部接合长度上既没有间隙又没有干涉。内花键的最小作用齿槽厚一般为一个基准尺寸，如表3所示。通过调整外花键的齿厚可以获得不同的配合公差。外花键的作用齿厚（tv）等于一个假想的内花键的节园处弧齿厚，它与外花键配合时在全部接合长度上既没有间隙又没有干涉。作用偏差是花键与相配件在装配时的累积误差。外花键是在圆柱体外成形的花键。倒圆是轮齿齿廓中连接齿面和齿槽底部的凹的部分。圆齿根花键是那些用单一圆弧连接相邻两齿面的花键。平齿根花键是那些用倒圆方式连接大径或小径圆弧和齿面的花键。成形圆弧是那些从齿面上控制渐开线曲线最低点的圆弧。该圆弧与齿顶园一道，决定了需要控制齿廓部分的极限位置。对于内花键，该圆弧接近大径；对于外花键，该圆弧接近于小径。齿形间隙量渐开线齿廓在与相配件的接合长度外的圆弧深度。它允许相配件在小径（对内花键）、大径（对外花键）和它们相对的节园外存在间隙。渐开线起始园直径是渐开线起始圆弧的直径。内花键是一个圆柱体的内部成形的花键。齿向误差是花键齿的齿向与理论轴线的方向的平行度误差，也包括平行度和同心度误差（见图1a）。注：直齿花键具有无限长的理论齿向。接合长度（Lq）是相配件的轴向配合长度。加工误差（m）是在实际齿槽或齿厚上允许的误差。齿顶圆弧是花键的最外面的表面。它是外花键的外圆（齿顶圆），内花键的齿根园。大径（Do,Dri）是齿顶圆弧的直径。小径圆弧是花键的最内面的表面。对外花键，它就是齿根园；对于内花键，它就是内圆弧（齿顶圆）。小径（Dre,Di）是小径圆弧的直径。名义间隙是一个内花键的齿槽厚度减小相配外花键的实际齿厚。它不能定义相配件的装配，因为有各种误差的影响。不圆度是花键实际成形圆的误差。平行度误差是一个花键的轮齿与另外任一个轮齿的平行度误差。（见图1b）径节（P/Ps）是一个显示花键的一个1：2的合并数；第一个数字是径节，后者或第二个数字是短径节，如同一英寸的一小部分，其接合的基本半径长度高于或低于节圆。节圆弧是一个参考圆，是所有花键横向尺寸的构造圆。节圆直径是节圆弧的直径。节点是花键齿廓与节圆弧的相交点。压力角（）是在垂直于渐开线直线和其垂直点的半径方向直线之间的角度。除非另有规定，它就是指标准压力角。齿形误差是与指定齿面垂直的齿形的误差。花键是一种在圆弧或部分圆弧上包括完整的、等距的键（花键齿）或键槽的一种机器元件。标准（名义）压力角（D）是一指定的节圆上的压力角。短齿径节是用来表示外花键从节圆到大径的径向距离，内花键从节圆到小径的径向距离。本标准中的短齿径节是径节的两倍。总指示误差是在任何两齿（相邻或不相邻）实际齿廓与理论齿廓之间的最大误差。总误差（m+）是加工误差值加上允许误差值。允许误差（）是允许作用误差。轮齿特征共有17种径节：2.5/5，3/6，4/8，5/10，6/12，8/16，10/20，12/24，16/32，20/40，24/48，32/64，40/80，48/96，64/128和128/256。这些式中的分子是径节，控制节圆直径；分母，一般是分子的两倍，是短齿径节，控制轮齿的高度。为了计算式的方便，只有分子用于给定的公式，并指定为P。径节，与齿轮中的一样，表示每个齿数的平均节圆直径。表1表示符号，表2给定不同径节的渐开线的基本轮齿尺寸的计算式。基本尺寸在表3中给出。表1。美国国家标准渐开线花键符号ANSI B92.1-1970，R1993符号意义符号意义Cv表2名词符号公式30度压力角37.5度压力角45度压力角平齿根齿侧配合平齿根齿顶配合圆齿根齿侧配合圆齿根齿侧配合圆齿根齿侧配合2.5/5-32/643/6-16/322.5/5-48/962.5-48/9610/20-128/256短径节Ps2P2P2P2P2P节园直径D基圆DbDcosDDcosDDcosDDcosDDcosD周节p最小作用齿槽宽sv内花键大径Dri外花键大径Dv内花键小径Di名词符号公式30度压力角37.5度压力角45度压力角平齿根齿侧配合平齿根齿顶配合圆齿根齿侧配合圆齿根齿侧配合圆齿根齿侧配合2.5/5-32/643/6-16/322.5/5-48/962.5-48/9610/20-128/256外花键小径2,5/5-12/24Dre16/32或更小10/20 16/32或更小内花键的渐开线起始园DFi外花键的渐开线起始园DFe径向齿形间隙CF0.001D，最大0.010，最小0.002所有本标准中指定尺寸标准表是通过基本公式计算，并考虑到误差。表3渐开线花键的基本尺寸ANSI B92.1-1970,R1993径节P/Ps周节p最小作用齿槽宽（基本）Sv径节P/Ps周节p最小作用齿槽宽（基本）Sv3037.5453037.5452.5/51.25660.62830.668320/400.15710.07850.08350.08853/61.04720.52360.556924/480.06540.06540.06960.07384/80.78540.39270.417732/640.09820.04910.05220.05535/100.62830.31420.334240/800.07850.03930.04180.04436/120.52360.26180.278548/960.06540.03270.03480.03698/160.39270.19630.208864/1280.04910.027710/200.31420.15710.16710.177180/1600.03930.022112/240.25180.13090.13920.1476128/2560.02460.013816/320.19630.09820.10440.1107齿数美国国家标准中包括压力角为30度和37.5度时，齿数从6到60；压力角为45度时，齿数从6到100。在一个给定的场合下，选择齿数时应当注意避开奇数齿，因为奇数齿并没有获得优点，在测量时，尤其对于内花键，测量跨棒距时很困难，因为没有直径方向的相对应的齿槽。渐开线花键种类和配合等级美国标准中对于渐开线花键包括两种配合形式，一种为齿侧配合，另一种为齿顶配合。直径表3对于30度压力角的渐开线花键列出了平齿根齿侧配合、平齿根齿顶配合、圆齿根具侧配合的直径数据，对于37.5度和45度压力角的渐开线花键，只有圆齿根齿侧配合。齿侧配合：在齿侧配合时，配合件只在齿侧配合；大径和小径是间隙配合。齿侧作为驱动侧和对中作用。齿顶配合：这种配合的相配件利用大径的接触来对中，齿侧作为驱动侧。小径是间隙配合。齿顶配合提供了一个最小作用间隙，允许在大径处的接触和最小数量的定位或齿侧的定心作用。齿顶配合只有一种齿槽宽和齿厚公差，与齿侧配合的等级5一样。对于外花键，不管对平齿根齿侧配合或齿顶配合，应当确定圆角齿根。具有圆齿根的内花键只能用作齿侧配合。公差等级在齿槽宽和齿厚上，本标准包括4种公差等级。这就可以为满足设计需要而提供了公差范围的选择。原先的唯一一种公差现在被定为等级5，公式在表4的脚注上。所有公差等级都具有相同的最小作用齿槽厚和最大作用齿厚极限，以便于配合件采用不同的公差等级。表4.公差等级5花键的齿槽厚和齿厚最大公差齿数径节，P/Ps2.5/5和3/64/8和5/106/12和8/1610/20和12/2416/32和20/4024/28到48/9664/128和80/160128/256N制造公差，m1015.814.512.512.02017.616.014.03018.417.515.54021.819.017.05023.020.518.56024.822.020.070-80-90-100-N102030405060708090100N102030405060708090100N齿形偏差所有+7-10+6-8+5-7+4-6+3-5+2-4+2-4+2-4 齿向公差Lg, in0.30.512345678910 公差2345678910111213对于其它公差等级：等级40.71X表值等级5表值等级61.40X表值等级7=2.00X表值倒圆和倒角轮齿可以为平齿根或圆齿根。平齿根花键：对于大多数应用场合，都是适宜的。连接齿面和齿根面的倒圆有各种不同的半径。一般不要求圆角大小的规范。它是由渐开线起圆直径控制，渐开线起始园是需要的渐开线曲线上最低点（有时定为TIF）。重载联轴器不适宜用圆齿根花键，在这种场合下，应当为尽量减小平齿根花键中存在的应力集中，可以通过规定与圆齿根近似的倒圆半径。因为内花键由于它们在大径处较宽大的基体和更高的压力角，内花键一般比外花键的强度要高，所以内花键一般拉削加工就可以了。圆齿根：推荐用于重负荷花键，因为它们较大的圆角减小了应力集中。圆角的曲率分布很广，不能指定为某一种半径值。外花键可以用齿轮类的成形切齿刀或用滚刀，或者用一种齿槽形状的工具，不需要展成，直接切削加工而成。外花键同样可以通过冷成形方法加工，一般为圆齿根设计。内花键一般用拉削，成形加工或者用成形刀具展成加工。即使在使用全圆角齿顶的刀具，每种切削方法生成的圆角曲率具有各自的特征。对于外花键，生成的是扁长外摆线类曲线；对于内花键，生成的是扁长内摆线类曲线。外花键小径圆弧与倒圆相切的点以及内花键大径圆弧和圆角与渐开线齿廓开始相切的点上具有最小的曲率半径。倒角和角间隙：在大径配合中，花键联轴器的大径有必要存在一个角间隙。该间隙一般为提供外花键的顶部提供了一个倒角。这种方法由于下列原因不可能或不可实现：A） 如果外花键是通过弹性变形作用滚压成形，这种工艺过程不能提供这种倒角。B） 不可以用半顶状切削刀具。C） 当加工少齿数外花键时，半顶状刀具可能减少齿顶厚到一个禁止的程度。在这样情况下，角间隙可以在内花键上加工，如图2所示。当使用这种方法时，基园直径可以降在凸起区域。花键误差。渐开线花键的最大允许误差如表4所示。齿形误差：产生误差结果的参考曲面经过确定实际齿槽宽或齿厚的点。这些点可以为节点或都标准量棒的接触点。齿槽方向的齿形误差为正，而轮齿方向的齿形误差为负。齿形误差可以产生在确定有效配合的齿形上的任一点，其值如表4所示。齿向误差：除非另有规定，齿向误差可以整个齿长方向或部分齿长方向上。不圆度：这种情况可能仅仅表现一个读数和表4中所给的齿形误差，不要求更多的余量。热处理和薄截面的变形可以造成不圆度，这将增加读数和齿形误差。这种情况下的误差依赖于很多变量，所以就不列表了。另外，齿厚和齿槽宽误差必须允许这种情况的存在。离心率：关于齿侧配合的花键的作用直径的大径和小径的离心率不应当造成基园直径内的接触，即使在最大作用间隙的情况下。本标准没有规定该公差。有关于齿顶配合的花键的作用直径的大径的离心率应当通过大径允差和作用齿槽宽或齿厚确定的最大实体极限来承受。如果配合花键的平行度是通过相关于其它花键的定位面而受影响，就有必要减小外花键作用和实际齿厚以维持所需要的配合情况。本标准不包括离心定位的允差。花键误差的作用。花键误差应当被分为读数误差，齿形误差，或齿向误差。读数误差：这些误差使得每一副花键副的齿侧间隙不相同。由于配合依赖于最小配合的面积，读数误差减小了作用齿侧隙。齿形误差：正的误差齿形误差可以减小作用齿侧隙。负的齿形误差仅仅减小接触面积而不影响配合。齿向误差：这些误差可以造成间隙误差，所以减小了作用齿侧隙。允许误差：单个花键的误差对于配合的影响小于它们总体误差的影响，因为多于最小间隙的面积可以在不改变配合的情况改变。允许误差量两倍正向齿形误差，总读数误差和配合长度的齿向误差的总和的60。表4中的允许误差是以假定配合长度等于节园直径的一半为基础的。对于更大长度的配合调整该误差值。作用和实际尺寸。尽管内花键的每一个键槽在每一个理想的相配外花键轮齿应当具有相同的齿槽宽度，这两个元件可能由于内花键的读数和齿形误差而不能配合。为了允许理想外花键能够在任何位置上配合，所有内花键的齿槽都必须加上干涉量。作用齿槽宽就是理想外花键的齿厚。同理，当与理想内花键配合时，外花键的齿厚须减去作用误差量。内花键的作用齿槽宽减去外花键的作用齿厚的值就是作用间隙，它了配合件的配合形式。正向误差代表松或侧隙，而负向误差代表紧的配合或干涉。齿轮槽宽和齿厚极限尺寸。实际齿槽宽和实际齿厚在加工允差内的误差造成作用尺寸的相关误差。所以，对于每个元器件有4个极限尺寸。这些误差在表5中图示。表5。齿槽宽和齿厚的规定指导ANSI B92.1-1970,R1993最小作用齿槽宽常作为基准尺寸。除了齿顶配合形式外，最大作用齿厚与最小齿槽宽度的值相同。齿顶配合的最大作用齿厚小于最小作用齿槽宽，减小量应当允许作用花键和大径的偏心量。作用间隙的允许误差应当由内花键和外花键两者分，并要求达到最大作用齿槽宽和最小作用齿厚。实际齿槽宽和实际齿的极限通过合适的允许误差来得到。作用和实际尺寸的使用。表5中显示的齿槽宽和齿厚的4个尺寸中每一个尺寸都具有定义的功能。最小作用齿槽宽和最大作用齿厚：这些尺寸控制最小作用间隙，一般都被指定。最小实际齿槽宽和最大实际齿厚：这些尺寸不能用于作为接收或拒收零件的标准。如果实际齿槽宽小于最小值，但没有造成作用齿槽宽过小，或者如果实际齿厚大于最大值，但造成作用齿厚过大，作用误差小于期望值；这种零件是可用的，而不是报废品。这些尺寸作为工艺参考尺寸是可以的。它们也可以用于分析过滤作用齿槽宽或过大作用齿厚的情况，以决定这些情况是否由于超差的作用误差造成的。最大实际齿槽宽和最小实际齿厚：这些尺寸控制加工误差和作用误差的极限。这些尺寸，由于内花键和外花键的作用误差而减少，得出最大的作用间隙。加工中获得的作用误差是要求小于允许误差，这些尺寸必须经过适当调整以保证需要的间隙。最大作用齿槽宽和最小作用齿厚：这些尺寸定义了最大的作用侧隙，但它们不能定出作用误差的极限。由于作用误差的减小，它们和最大实际齿槽宽和最小实际齿厚一道，可以使用在防止增加最大作用侧隙。“可选择的检测”一词可以增加在那些最大作用间隙作为装配要求，但不要求完全控制的情况。在不必要增加昨设备的情况下，它表明内花键的齿柄宽保证在最大尺寸内，或者外花键的齿厚必须在最小值以上，如果加工方法得到可允许的误差。在那些作用误差不需要控制或由实验室检测控制，这些极限可以替代最大实际齿槽宽和最小实际齿厚。渐开线花键种类的合并使用。当外花键的较大半径需要控制应力集中时，平齿根齿侧配合内花键与圆齿根外花键配合使用。通过规定外花键的最小齿根园，圆齿根外花键的最小齿根圆值，并注出这是一种可选择齿根形式，这种配合也可以允许作为一种可选择的设计方法。互换性。按本标准制造的花键与按老标准制造的花键具有互换性，例外情况如下。外花键：这些外花键与老标准花键相配情况如下：年代大径配合平齿根齿侧配合圆齿根齿侧配合1946可以不可以（A）a不可以（A）1950b可以（B）可以（B）可以（C）1950C可以（B）不可以（A）可以（C）1957 SAE可以不可以（A）可以（C）1960可以不可以（A）可以（C）a对于例外情况A、B、C，见后面解释。b 全齿根c 短齿根内花键：这些花键按如下情况与老标准花键相配：年代大径配合平齿根齿侧配合圆齿根齿侧配合1946不可以（D）a不可以（E）不可以（D）1950可以（F）可以可以（C）1957 SAE可以（G）可以可以1960可以（G）可以可以a 对于C、D、E、F、G，见下后面解释。A） 除非倒角或减小尺寸，外花键大径可能与平根齿侧配合内花键在渐开线起始园处产生干涉。B） 对于小于或等于15齿的情况，除非倒角，否则内花键的将与外花键的渐开线起始园产生干涉。C） 对于小于或等于9齿的情况，除非倒角，否则内花键的小径将与外花键的渐开线起始园产生干涉。D） 除非倒角，内花键的小径将与外花键的渐开线起始园产生干涉。E） 除非倒角，内花键的小径将与外花键的渐开线起始园相干涉。F） 对于小于或等于10齿的情况，外花键大径的最小倒角尺寸应保证不可以碰内花键渐开线起始园。G） 依据花键的径节，大径的最小倒角不可以碰内花键的渐开线起始园。图面数据。统一规范花键图面上的完整信息是很重要的。根据表6 中给出的推荐的数据排列可以避免很多误解。X的数量表示该数据常用的位数。利用表中花键 规范，一般不再需要出一个花键齿部的图示。花键数据和参考尺寸。花键尺寸是用于工程和制造意图。径节和压力角不可以单独检测。使用于本标准中参考尺寸是一个增加的符号或尺寸、规范的修改，或者当尺寸、规范或如下的注解：1） 为图面清楚而重复的尺寸2） 需要为一个形状或特征生成的定义的非特征基准面或基准3） 需要为其它规范或尺寸生成而定义的非特征尺寸。4） 需要定义一个特征的公差尺寸所在的一个非特征尺寸。5） 需要一个生成控制公差或尺寸，或者增加的有用信息。任何标明为“参考”的尺寸、规范或注解都不应当作为零件接收或拒收的标准。估计键和花键大小和长度。图一可以估计传递一个给定扭矩的美国标准渐开线花键的尺寸。它也可以用于估计带单键的轴的外径。在找到轴的尺寸后，键槽的比例可以在2342页上的表1 决定。曲线A是用于轮齿硬度为HRC5565柔性花键。对于节园直径低于1.25英寸的情况，这些花键的键的长度一般制成等于或略大于节园直径；对于节园更大的花键，花键长度一般为节园直径的1/3和2/3之间。曲线A也可以用于一个固定联轴器的单键。键的长度是轴径的1：1或1：4。轴上的压力，不考虑键槽处的应力集中，大约为7500磅每平方英寸。可见283页开始的键槽对轴强度的影响。曲线B代表使用于固定联轴器，应力为9500磅每平方英寸的高强度单键，不考虑应力集中。键长度为1：1和1：4倍的轴径，轴和键都是中等硬度热处理钢。这种连接形式一般用于商用柔性联轴器与电机或与发电机的键连接。曲线C用于长度为节园直径为3/4到1 1/4，轴硬度为200300HB的多键固定花键。曲线D用于长度为1/2到1倍节园直径的高强度花键。硬度高于HRC58是很常见的，在航空应用中，轴一般为中空以减少重量。曲线E代表65000磅每平方英寸剪切应力的实心轴。对于空心直径等于外径的3/4，剪切应力为95000磅每平方英寸。花键长：假定轮齿均匀受载，长度为节园直径1/3的固定式花键将具有与轴的剪切应力；但轮齿齿槽的误差会导致只有一半的轮齿全部受载。因此，为平衡轮齿和轴的受力，长度应当为节园直径的2/3。不过，如果重量是不重要，就可以增加至节园直径的长度。对于柔性花键，当存在不同心的情况下，增加长度并不能带来更多负载能力。柔性花键的最大作用长度可以近似按图2选择。渐开线花键承载能力公式。下列段落中给出的30度渐开线花键承载能力计算公式量从一篇文章“花键何时需要应力控制”（作者D.W.Dudley，制造工程，12月23日，1957年）中推导出来的。使用下列的公式中的符号在2130页上定义的，下列为增加的补注：Dh=空心轴的内孔直径，英寸；Ka=从表1中的使用系数；Km表2的负荷分配系数；Kf表3中的疲劳寿命系数；Kw表4中的磨损寿命系数；Le图2中的最大作用长度，使用应力公式 ，尽管实际长度可能更长一些；T传递扭矩，磅英寸。对于没有螺旋线上修形的固定式花键，有效长度Le应当不超过5000磅D3.5T。表1。花键使用系数，Ka动力源载荷种类平稳（发电机风扇）轻微冲击（振动泵等）间歇冲击（加速泵等）重冲击（冲床，剪子等）使用系数，ka平衡（燃汽轮机，电机）1.01.21.51.8轻微冲击（液压马达）1.21.31.82.1中等冲击（内燃机，引擎）2.02.22.42.8表2对于柔性花键的不对中的载荷分配系数，Km每英寸长度上不对中度（英寸）载荷分配系数，Kma0.5英寸齿宽1英寸齿宽2英寸齿宽4英寸齿宽0.0011111.50.002111.520.00411.522.50.0081.522.53a对于固定的花键，Km=1对于固定的花键，Km=1表3，花键的疲劳寿命系数，Kf扭矩循环周期a疲劳寿命系数单一方向双向1,0001.81.810,0001.01.0100,0000.50.41,000,0000.40.310,000,0000.30.2A一个扭矩循环周期包括一个起停，不是运转的数量。表4，柔性花键磨损寿命系数，Kw花键运转数量寿命系数，Kw花键的运转数量寿命系数，Kw10,0004.0100,000,0001.0100,0002.81,000,000,0000.71,000,0002.010,000,000,0000.510,000,0001.4磨损寿命系数，不象表3 中的疲劳系数，是以花键的运转总数量，是因为柔性花键的每一转的冲击都会造成花键的磨损。定义：一个固定花键可以是收缩配合或松配合，但在每一端都用环固定以防止由于花键的振动引起轴向的移动。一个柔性花键允许一些在轴没有准确对中时产生的冲击。这些柔性或冲击造成轴向移动并造成轮齿的磨损。直齿柔性花键在磨损成为一个严重问题前，只能允许的角度不对中的状态存在（小于1度）。对于更多的不对中情况（大于5度），鼓形齿花键可以减小磨损和轮齿的端部受载。外花键轮齿根部的剪切应力：对于一个给定的传递扭矩，产生在外花轴上齿根处的破坏剪切应力为： 对于一个实心轴 （1） 对于一个空心轴 （2）计算应力值不能超过表5 中的值。表5 花键允许剪切应力值材料硬度最大允许剪切应力值磅/平方英寸HBHRC钢16020020,000钢23026030,000钢302351333840,000表面浅层硬化钢485340,000表面硬化钢586350,000整体淬硬钢（航空质量）424645,000轮齿节园处的剪切应力：对于一个给定的传递扭矩T，轮齿节线外的剪切应力处为：公式（3）中系数4是假设由于齿槽的误差而只有一半轮齿承载。对于差的制造精度，将系数改为6。计算应力值不能超过表5中值。花键轮齿的齿侧压缩应力值：由于负荷分配不一致和不对中造成的不均载和齿端受载，所以花键的许用压缩应力值比齿轮轮齿的许用压缩应力值小得多。对于柔性花键： （4）对于固定花键： （5）在这些公式中，h是轮齿的接合长度，对于平齿根花键，h大约为0.9/P，而对于圆齿根花键，h大约为1/P。公式（4）和公式（5）中计算出的应力值不能够超过表6中的值。表6花键的许用压缩应力材料硬度最大允许剪切应力值 磅/平方英寸HBHRC直齿鼓形齿钢1602001,5006,000钢2302602,0008,000钢30235133383,00012,000表面浅层硬化钢48534,00016,000表面硬化钢58635,00020,000花键的破坏应力值：内花键可以由于下列三种拉应力而破坏：1）传递扭矩中产生的径向分力引起的拉伸力；2）离心力；和3）角度节园线上的切线力而造成的轮齿弯曲而引起的拉伸力。径向负荷拉应力， （6）这里，tW=内花键的壁厚内花键筒的外径减去花键大径，后再除2。L花键的总长。离心拉伸应力， （7）这里，Doi花键筒的外径。梁拉伸应力， （8）在这个等式中，Y是从轮齿设计时获得的一个刘易斯形状系数。对于30度压力角的内花键，Y1.5是一个很安全的估计。（8）中系数4假定只有一半轮齿承受载荷。可能造成外花键的轮缘破坏的总的拉伸应力是：St=KaKm(S1+S3)+S2/kf;并且该值不应当小于表7中值。表7花键的允许拉伸应力材料硬度最大允许剪切应力值磅/平方英寸HBHRC钢16020022,000钢23026032,000钢302351333845,000表面浅层硬化钢485345,000表面硬化钢586355,000整体淬硬钢（航空质量）424650,000用于大的不对中的鼓形齿花键。正如第2142页中提到的，鼓形齿花键能够允许大至5度的不对中。如果两者都精确对中，那么鼓形齿花键比相同尺寸的直齿花键的承载能力要小很多。但是，当存在较大的不对中情况时，鼓形齿花键具有更大的承载能力。美国标准轮齿形状可以用于鼓形齿花键，这样它们就可以与美国标准的直齿内花键相配合。上面鼓形齿图上显示鼓形半径r1；鼓形齿的曲率半径r2；花键的李节园直径D；齿宽F；轮齿端部的鼓形量A。鼓形量A一般来讲应当大于半齿宽乘以不对中角度的正切。对于一个鼓形A，近似的曲率半径r2为,这里表示花键的压力角。对于一个给定的扭矩T，轮齿的压缩应力为：；并且，该值不能超过表6中的值。花键和其它机器元件的磨损损坏。磨损是发生在周期负荷，例如振动，造成两个面在遭受小的相对摆动运动后接触。在磨损过程中，配合面的靠在一起的高点或接触面的粗糙面以及小的微粒被拉离表面，在一段时间后，就会有小的坑或粉状碎片存在。在暴露在空气中的钢件中，金属碎片会很快氧化成为一个红色的锈状粉沫或软沫；这样，这造出一个新词叫“有磨损腐蚀”。磨损的机理是原始性的，大多数材料都会发生，包括那些不会被氧化的物质如：金、铂和非金属类；所以伴随金属件的腐蚀是第二位的特征。由于相对运动、振动或两者兼而有之，磨损可以发生在机加工的操作过程 。它可以破坏 紧配合；碎片可以阻碍零件移动；因为发生磨损的零件比没损坏的零件的疲劳的承受水平低得多，所以磨损可以加快零件的疲劳损坏。发生磨损破坏的地方有接合面，花键、螺栓、键、销和铆钉连接；钢绳中的钢丝；柔性轴和管；板弹簧中片之间；磨擦钳；小的摆动轴承；和电接触面。磨损的主要产生原因有振动和周期负荷。如果这样因素不能消除，使用更大的夹紧力可以减小运动，但如果它不能起作用，反而会使损
