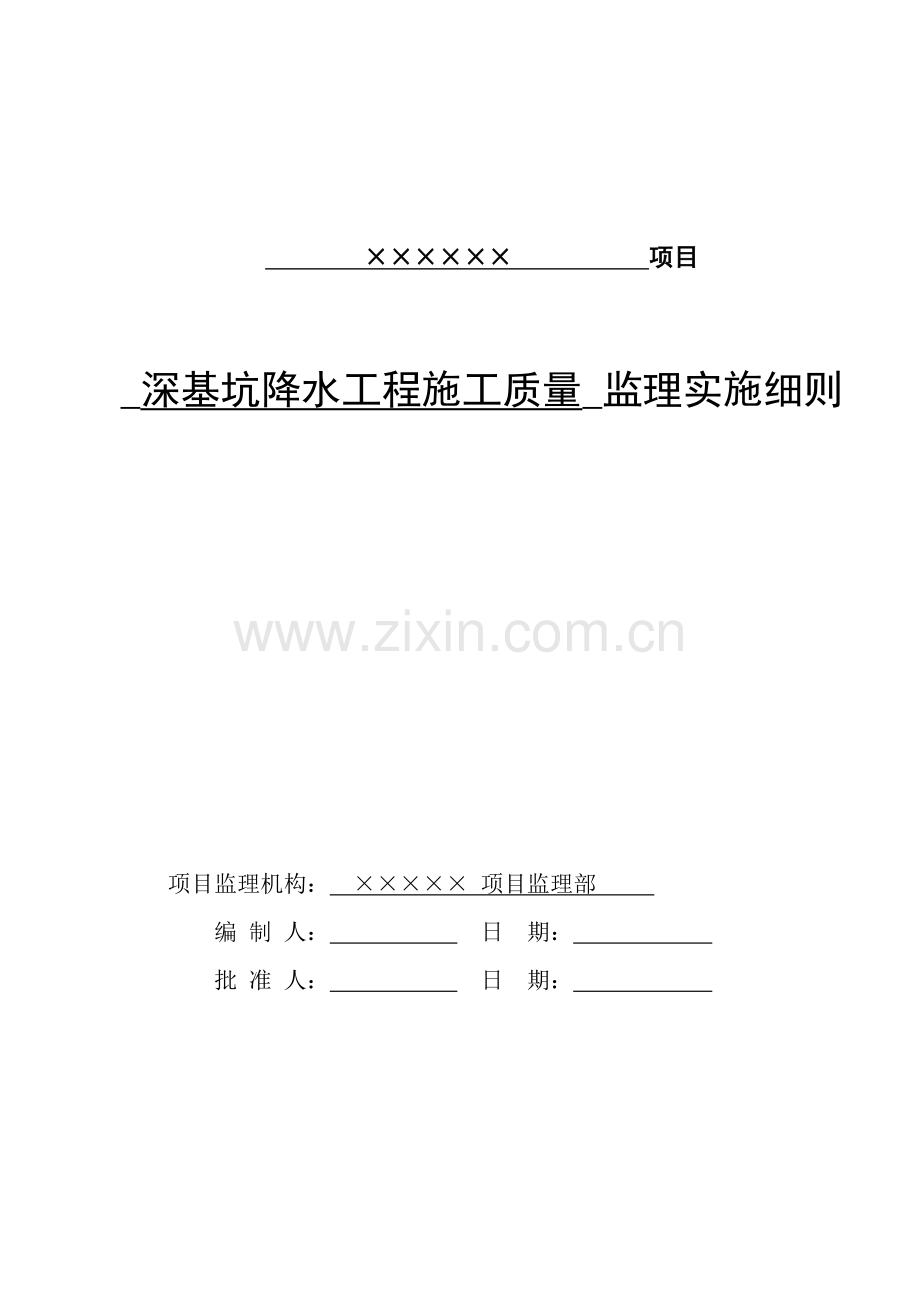

×××××× 项目

_深基坑降水工程施工质量_监理实施细则

项目监理机构： ××××× 项目监理部
编 制 人： 日 期：
批 准 人： 日 期：

深基坑降水工程施工质量监理实施细则

目 录

1.1 工程概况和特点…………………………………………………………………………………
1.2 井点降水工程监理实施细则……………………………………………………………………
1.3 井点回灌工程监理实施细则……………………………………………………………………
1.4 深基坑降水工程监理验收………………………………………………………………………

1.1 工程概况和特点
(略)

1.2 井点降水工程监理实施细则
1. 轻型井点的钻孔直径不小于30mm，管井井点的钻孔直径不小于500mm。
2. 在松软或松散易缩孔、塌孔的土层中钻探施工时，应采用清水水压钻进。且在施工过程中应注意要求送水泵压不得低于2MPa，流量不小于20m³/h。
3. 钻孔完毕后，应立即测量深度，钻孔深度应比设计井点管理埋设深度大0.5m～1.0m，以保证井点管下至预定深度。
4. 在井点管周围投滤料时,应采用边向孔内送水边投滤料的方法,以保证填入的滤料空隙不被泥沙堵塞,有利于上层地下水通过井点向下部疏导。同时滤料投入量应不少于计算值的95%。
5. 到设计预定孔深后，应加大泵量冲洗，将孔内土块及泥浆冲洗出孔口，使孔内水体的含泥量不大于5%，此时监理员应到场检查。
6. 井点施工结束，施工人员应立即组织洗井，洗井应自上而下进行，洗至水清基本不出砂、出水正常，井点底部不存砂为止，监理员到场检查。
7. 当每组井点施工结束，施工方应立即在集水管的中部位置着手组装水泵。组装时泵组应尽量降低高程，泵组吸水口与集水管、井点连接管的高程尽可能一致。
8. 随机检查降水系统各部件，要求连接严密，不得漏气、漏水、漏电，同时还应注意检查水泵正反转，防止反转。
9. 在试抽过程中，施工人员应定时观测抽水流量、工作压力、真空度以及观测孔的水位等，并做好记录，核检抽水量与设计计算值是否相符，试抽阶段的出水量应大于设计计算值，监理员可随时抽检，根据水位下降的趋势，分析其降水郊果。如发现与设计有较大出入，应及时通知施工单位调整降水设计方案。
10. 监理人员与施工单位有关人员在降水之前观测一次自然水位，在抽水开始的5～10d内，施工人员应每天早晚各观测一次水位、流量；以后改为每天观测一次，并做好记录，监理人员可随时校对。进入雨期或出现新的补给源时，应增加观测次数。
11. 对于轻型井点降水，在观测水位、流量的同时，对水泵的工作压力，真空度、电压、电流进行观测与记录，分析运行是否正常，发现问题或异常及时处理，使工作水压力、真空度与降水深度、抽水量保持正常关系。
12. 保证抽水设备的正常运行，降水期间不得停泵。

1.3 井点回灌工程监理实施细则
1. 回灌井点埋设方法及质量要求与降水井点相同。
2. 回灌水量应根据地下水们的变化及时调整，尽可能保持抽灌平衡，既要防止灌水量过大，而渗入基坑影响施工，又要防止灌水量过少，使地下水们失控而影响回灌效果。为此，要在原有建(构)筑物上设置沉降观测点，进行精密水准测量，在基坑纵横轴线及原来建(构)筑物附近设置水位观测井，以测量地下水位标高，固定专人定时观测，并做好记录，以便及时调整抽水量或灌水量，使原有建(构)筑物下的地下水位保持一定的深度。
3. 回灌注水压力应大于0.5个大气压以上，为满足注水压力的要求，应设置高位水箱，其高度可根据回灌水量配置，一般采用将水箱架高的办法提高回灌水压力，靠水位差重力自流灌入土中。
4. 要做好回灌井点设置后的冲洗工作，冲洗方法一般是往回灌井点大量地注水后，迅速进行抽水，尽可能地加大地基内的水力梯度。
5. 回灌水宜采用清水，以保持回灌水量。同时也必须及时校核灌水压力及灌水量，当产生孔眼堵塞时，应立即进行井点冲洗。
6. 回灌井点必须在降水井点启动前或在降水的同时向土中灌水，且不得中断，当其中有一方因停止工作时，另一方也应停止工作，恢复工作亦应同时进行。

1.4 深基坑降水工程监理验收
1. 验收要求
(1) 降水与排水量是配合基坑开挖的安全措施，施工前应有降水与排水设计。当在基坑外降水时，应有降水范围的估算，对重要建筑物或公共设施在降水过程中应监测。
(2) 降水系统施工完后，应试运转，如发现井管失效，应采取措施使其恢复正常，如无可能恢复则应报废，另行设置新的井管。
(3) 降水系统运转过程中应随时检查观测孔中的水位。
(4) 基坑内明排水应设置排水沟及集水井，排水沟纵坡宜控制在1‰～2‰。
(5) 降水与排水施工的质量检验标准应符合表JS-1的规定。
表JS-1 降水与排水施工质量检验标准
序号
检查项目
允许值或允许偏差
检查方法
单位
数值
1
排水沟坡度
‰
1～2
目测：坑内不积水，沟内排水畅通
2
井管(点)垂直度
%
1
插管时目测
3
井管(点)间距(与设计相比)
%
≤150
用钢尺量
4
井管(点)插入深度(与设计相比)
mm
≤200
水准仪
5
过滤砂砾填灌(与计算值相比)
mm
≤5
检查回填料用量

2. 验收资料
(1) 降水设备埋设记录(井管、点埋设深度、标高、间距、填砂砾石量、抽水设备设置位置与标高)。
(2) 降水系统完成后试运转记录；如发现井管(点)失效，采取措施恢复正常再试运转记录。
(3) 每台井点设备每台班运行记录。
(4) 降水系统运转过程中每天检查井内外观测孔水位记录，当坑外环境受到影响的处理记录。
(5) 降排水设计文件。
(6) 如坑外采用井点回灌技术处理时，回灌前后水位升降记录等。
(7) 降排水停止与拆除及地下建(构)筑物标高变化的测量记录。
