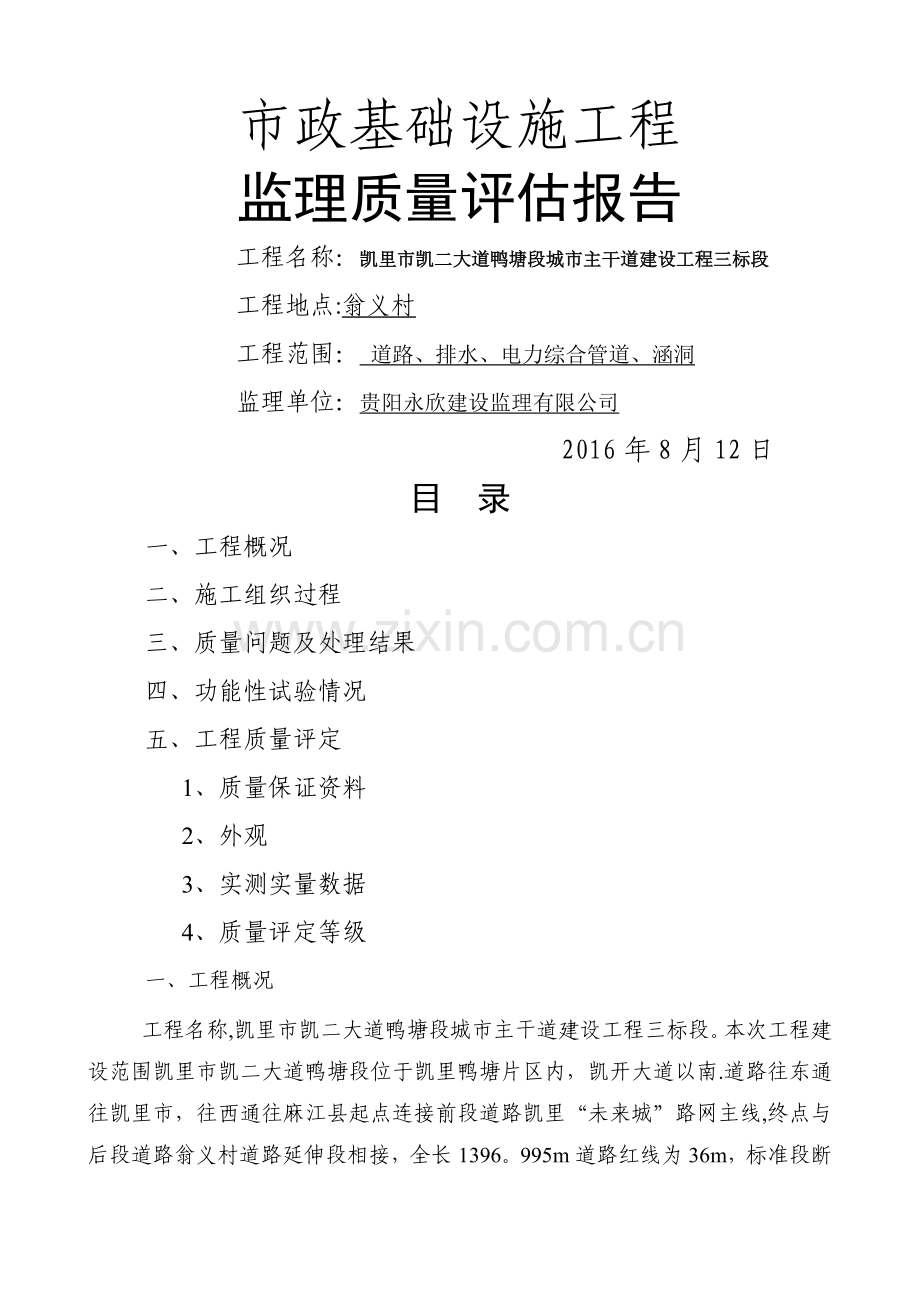

市政基础设施工程
监理质量评估报告
工程名称：凯里市凯二大道鸭塘段城市主干道建设工程三标段
工程地点:翁义村
工程范围： 道路、排水、电力综合管道、涵洞
监理单位：贵阳永欣建设监理有限公司
2016年8月12日
目 录
一、工程概况
二、施工组织过程
三、质量问题及处理结果
四、功能性试验情况
五、工程质量评定
1、质量保证资料
2、外观
3、实测实量数据
4、质量评定等级
一、工程概况

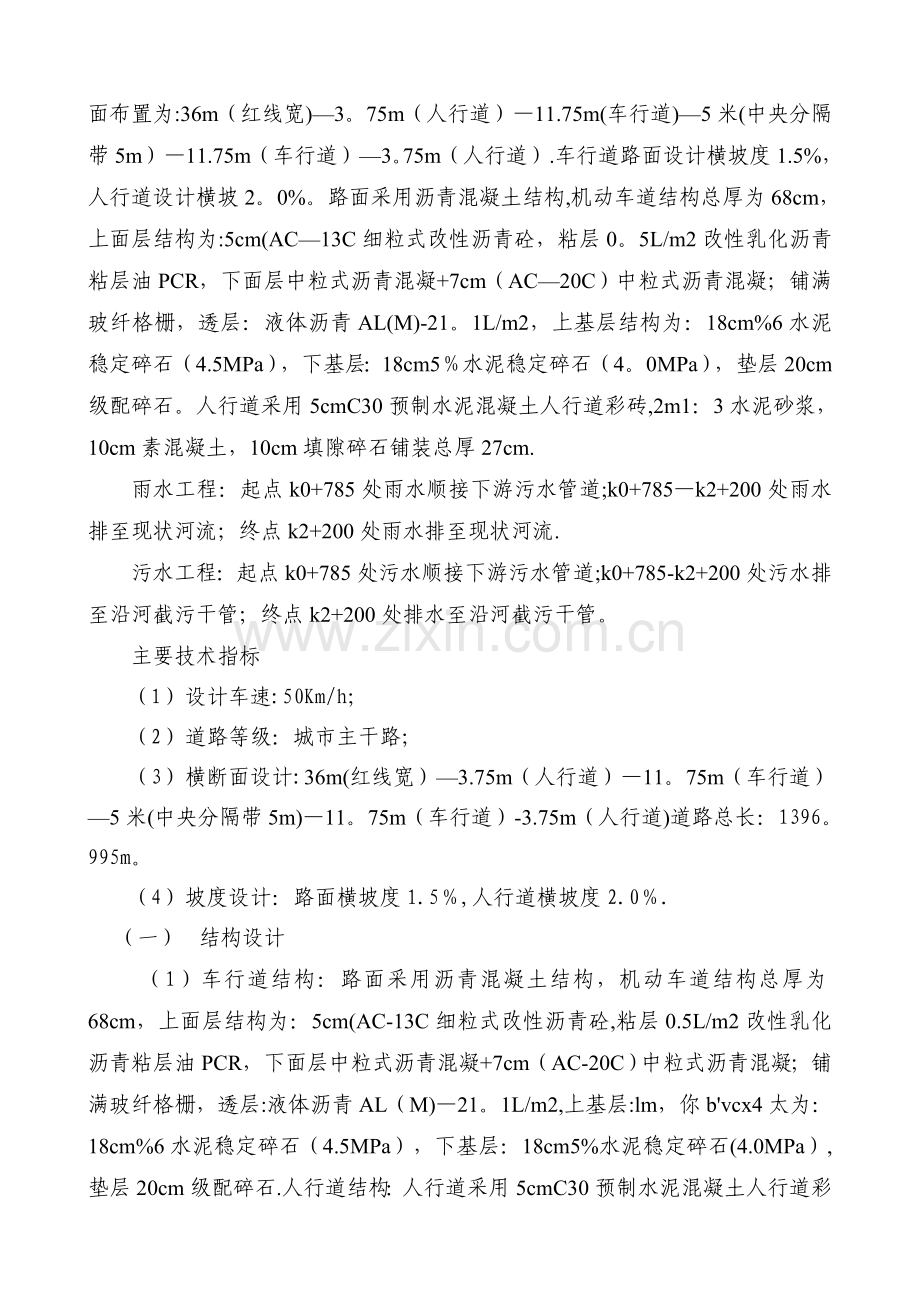

工程名称,凯里市凯二大道鸭塘段城市主干道建设工程三标段。本次工程建设范围凯里市凯二大道鸭塘段位于凯里鸭塘片区内，凯开大道以南.道路往东通往凯里市，往西通往麻江县起点连接前段道路凯里“未来城”路网主线,终点与后段道路翁义村道路延伸段相接，全长1396。995m道路红线为36m，标准段断面布置为:36m（红线宽)—3。75m（人行道）—11.75m(车行道)—5米(中央分隔带5m）—11.75m（车行道）—3。75m（人行道）.车行道路面设计横坡度1.5%，人行道设计横坡2。0%。路面采用沥青混凝土结构,机动车道结构总厚为68cm，上面层结构为:5cm(AC—13C细粒式改性沥青砼，粘层0。5L/m2改性乳化沥青粘层油PCR，下面层中粒式沥青混凝+7cm（AC—20C）中粒式沥青混凝；铺满玻纤格栅，透层：液体沥青AL(M)-21。1L/m2，上基层结构为：18cm%6水泥稳定碎石（4.5MPa），下基层：18cm5％水泥稳定碎石（4。0MPa），垫层20cm级配碎石。人行道采用5cmC30预制水泥混凝土人行道彩砖,2m1：3水泥砂浆，10cm素混凝土，10cm填隙碎石铺装总厚27cm.
雨水工程：起点k0+785处雨水顺接下游污水管道;k0+785—k2+200处雨水排至现状河流；终点k2+200处雨水排至现状河流.
污水工程：起点k0+785处污水顺接下游污水管道;k0+785-k2+200处污水排至沿河截污干管；终点k2+200处排水至沿河截污干管。
主要技术指标
（1） 设计车速:50Km/h；
（2） 道路等级：城市主干路；
（3） 横断面设计:36m(红线宽）—3.75m（人行道）—11。75m（车行道）—5米(中央分隔带5m)—11。75m（车行道）-3.75m（人行道)道路总长：1396。995m。
（4） 坡度设计：路面横坡度1.5％,人行道横坡度2.0％.
（一） 结构设计
（1）车行道结构：路面采用沥青混凝土结构，机动车道结构总厚为68cm，上面层结构为：5cm(AC-13C细粒式改性沥青砼,粘层0.5L/m2改性乳化沥青粘层油PCR，下面层中粒式沥青混凝+7cm（AC-20C）中粒式沥青混凝；铺满玻纤格栅，透层:液体沥青AL（M)—21。1L/m2,上基层:lm，你b'vcx4太为：18cm%6水泥稳定碎石（4.5MPa），下基层：18cm5%水泥稳定碎石(4.0MPa）,垫层20cm级配碎石.人行道结构：人行道采用5cmC30预制水泥混凝土人行道彩砖，2m1：3水泥砂浆,10cm素混凝土，10cm填隙碎石铺装总厚27cm。
（2）污雨水结构：HDPE双壁波纹管；Ⅱ级钢筋砼管道,砂石基础.
二、 电力综合管道
（1）电力管型号及规格100mmx800mm，c20砼、800mmx600mm，c20砼，PVC—c管Ø150。管沟采用钢筋固定、混凝土包封的敷设，钢筋网格间距为2m。
（2)综合通讯管中通管沟820mmx630mm,650mmx460mm，HDPE七孔梅花管Ø110,HDPE双壁波纹管Ø110,1000cmx800cm电缆井原土夯实后回填石粉,预制砼盖板采用c30长2040cm宽300cm厚150cm。
三、涵洞工程
（1)、实施范围内共计新建3个涵洞其中包括一个管涵两个箱涵
1、K2+886新建1—2m钢筋砼圆管涵长99。6m，补征弃土场接长涵洞长97m,k2+998新建箱涵1—4x3m全长92。78m；k3+188新建箱涵1-4x3m全长98。63m，有关涵洞施工工艺、材料要求及质量检查标准，按《公路工程桥涵施工技术规范》(JTG/F50-2011）有关的条文办理。
本工程于201年月日开工，2016年8月 12日完工。
二、施工组织过程
1、作好施工前的准备工作.
①本公司认真按照招投标法中的相关规定经投标后中标，施工前建立了该工程质量保证体系及各级质量责任制和质量控制程序，制定专业人员岗位责任制，并作了明确分工,编制了凯里市凯二大道鸭塘段城市主干道建设工程三标段
工程监理规划和工程质量、进度、投资、安全监理细则和旁站方案送交凯里市住房和城乡建设局备案，制定了质量、安全、进度、投资控制程序，专业人员岗位责任制等。
②审查施工单位报来的凯里市凯二大道鸭塘段城市主干道建设工程三标段
工程施工组织设计、施工安全技术措施、安全预案和施工单位人员的资质、技术交底等。签发了开工报告，现场见证送交土、砂、石料、水泥等原材料，复测了中桩和水准点。
2、按工序组织好施工现场监理工作
①按照监理合同的要求，配合施工单位全面作好对工程质量、进度、投资、安全、协调等方面的监理，以工程质量为第一,在施工监理过程中，严格执行国家有关法律、法规、强制性标准、强制性条文和施工图设计文件的要求及承包合同的约定对工程进行严格监理。如：严格执行工程报验制度,建筑材料进场检验制度，见证取样制度等等。
②施工中严格执行各种行之有效的规章制度，确保工程质量。要求监理人员配合施工单位,坚持执行以下的监理制度：施工中对隐蔽工程、分项、分部工程或工序等及时进行验收签证制度，现场巡视制度，旁站监理制度，试验取样见证制度；同时要求施工单位提前报验隐蔽工程的检验和共同检验，对已完分项（工序)工程共同验收并及时报验资料。
三、质量问题及处理结果
由于工程监理在业主的支持和施工单位对监理的配合下,监理人员在全过程的施工中，把工程质量放在首位，坚持各项监理规章制度，盯紧施工现场,遇有不符合设计和规范之处及时改正，坚持“进度服从计划，进度服从安全、质量，质量否决服从监理”的制度。确保质量在运行过程中处于全面的、全过程的受控状态,工程未出现重大质量及安全事故.
四、功能性试验情况
l、对进场材料及各项配合比试验，按规范要求对土质、砂子、石料、水泥和钢材等材料见证取样送有资质的试验单位作材质试验，并对填方作干密度试验和砂浆、砼的配合比(沥青砼）给出试验结果。施工中按配合比进行拌合施工.
2、各工序的功能试验按相应的检验评定标准的要求内容和频率进行试验，试验时监理在场，需要送往的试验，监理见证取样.对于工序验收的试验如桩基超声检测请市政质量监督站参加.
五、工程质量评定
l、质量保证资料
工程质量保证资料齐全。施工组织设计及技术交底资料符合要求:开工报告批复手续完备；原材料及功能试验资料按检验评定标准要求的内容和频率进行，未发现漏检点，试验合格证齐全;隐蔽检验手续完备；分项、分部、单位工程质量评定资料齐全、真实、手续完备;竣工图清晰完整，与现场实物相符，竣工资料装订符合国标要求。
2、外观
路面结构:人行道板铺装拼缝密实、无扭曲、塌陷，道板砖侧平石无掉角、错台，勾缝密实.沥青路面顺直、无高低起伏.
检查井：与沥青路面无错台，检查井盖无空洞、破损，检查井内壁光滑,色泽一致,无修补痕迹、爬梯安装位置正确。
每道工序完成后，监理会同施工单位并请市政质监站参加检查验收，监理据抽检记录进行工程质量评定。
3、实测实量数据
对每道工序分段完成后,监理会同施工单位并请市政质监站参加检查验收,监理据抽检记录进行工程质量评定。
4、质量评定等级
评审依据：《城镇道路工程施工与质量验收规范》GJJl—2008,《给水排水构筑物工程施工及验收规范》GB50141—2008，《给水排水管道工程施工及验收规范》GB50268-2008及其他现行相关的国家、地方、行业的规范标准要求，对凯里市凯二大道鸭塘段城市主干道建设工程三标段污水、雨水、电力综合管道、道路、涵洞工程评估如下:
该工程建设符合国家有关的法律法规，符合基本建设程序,完成了合同约定的各项内容;该工程质量符合国家的施工质量验收规范,符合设计文件及施工合同的要求，工程质量为合格。
监理单位：贵阳永欣建设监理有限公司
总 监：
法定代表人:
评估日期 ：
