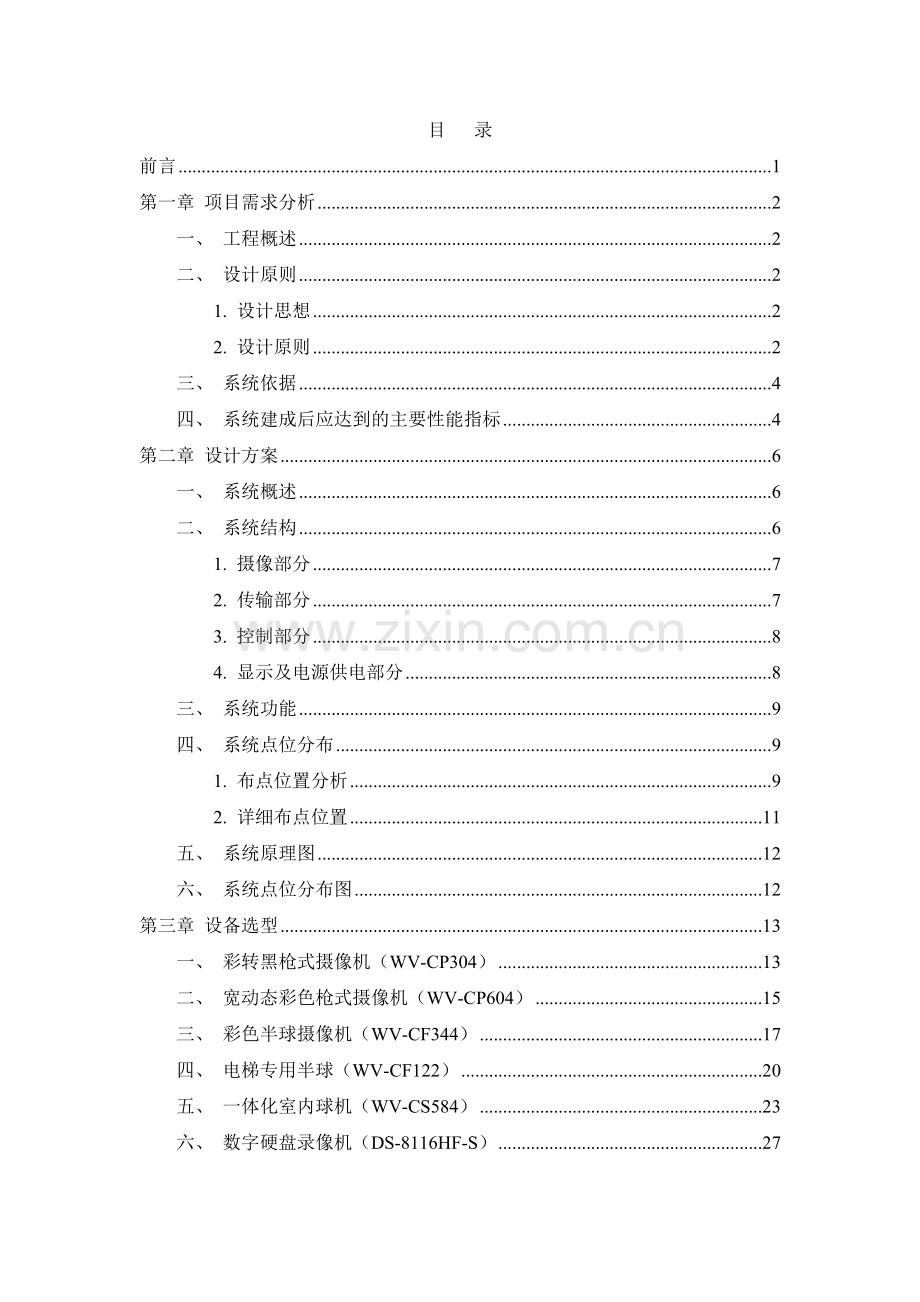

目 录
前言 1
第一章 项目需求分析 2
一、 工程概述 2
二、 设计原则 2
1. 设计思想 2
2. 设计原则 2
三、 系统依据 4
四、 系统建成后应达到的主要性能指标 4
第二章 设计方案 6
一、 系统概述 6
二、 系统结构 6
1. 摄像部分 7
2. 传输部分 7
3. 控制部分 8
4. 显示及电源供电部分 8
三、 系统功能 9
四、 系统点位分布 9
1. 布点位置分析 9
2. 详细布点位置 11
五、 系统原理图 12
六、 系统点位分布图 12
第三章 设备选型 13
一、 彩转黑枪式摄像机（WV-CP304） 13
二、 宽动态彩色枪式摄像机（WV-CP604） 15
三、 彩色半球摄像机（WV-CF344） 17
四、 电梯专用半球（WV-CF122） 20
五、 一体化室内球机（WV-CS584） 23
六、 数字硬盘录像机（DS-8116HF-S） 27
七、 22寸液晶监视器（TYL-H220PM-T） 32
八、 32寸液晶监视器（TYL-H320PM-T） 34
九、 大型矩阵 37
第四章 配置清单 38
第五章 售后服务 39
一、 技术培训： 39
二、 应急维修和维护时间安排： 39
三、 维修或维护服务收费标准： 39
四、 保修期内、及保修期外售后服务承诺 39

前言
近年来随着数字化技术和计算机处理能力的迅猛发展，监控系统已经为越来越多的用户所接受，并且在日常生活中发挥着越来越大的作用， 特别是各大商场、企业、大厦内。
以前人们都依赖于人防和物防，技防的应用仅限于文物保护和重要金融机构等极少数部门。人防是指利用人力轮流值守，实现安全防护；物防是指利用防盗门、防盗栅栏、防弹玻璃、防火门等实体，实现安全防护；技防是指利用以电子技术、传感器技术和计算机技术为基础的高科技器材，组成系统实现安全防护。
一个完善的安全防范系统由入侵防盗报警和电视监控两个子系统组成。两个子系统之间独立运做、相互补充。它们的前端器材存在对应关系，从而可以统一协作，发挥各自优势，使整个安全防范系统的功用达到最佳效果。
商场、商务写字楼属于出入人员流动频繁的特点，商场、商务写字楼经常会发生盗窃、抢劫、诈骗等犯罪案件，全面加强和更新现行的商场、商务写字楼安全防范系统。
XX国际财富大厦安全防范监控系统主要划分商场区、停车场区和办公写字楼区监控三大部分。保安监控主要目的为安全防范和记录事件情况。
² 根据中华人民共和国公安部《安全防范工程技术规范》（GB50348—2004）
和市公安局技术防范办公室安全技术防范之有关规定和要求，严格贯彻以下几项设计施工原则：整个工程的安全性和可靠性；应用产品的可靠性和兼容性；系统具有未来的扩展性；集中控制、布局合理；施工方便、价格合理、外形美观；符合公安部技术防范安全规范要求。同时，结合XX的安全防范和日常管理工作需要，设计和建立国内一流品质的安全防范系统。
第一章 项目需求分析
一、 工程概述
本次建设的XX国际财富位于长沙市万家丽路与长沙大道交汇处，建筑面积为15000m²。共28层，分三个区，负一层至负三层为地下停车场区，一层至六层为商场区，七层至二十五层为办公写字楼区。

二、 设计原则
1. 设计思想
首先是为工作人员提供安全、舒适、快捷、多样化的服务，使系统具有先进与科学的综合管理机制，提高工作效率，节省能源并降低中心的运行成本，从而使核心竞争力得到增强。
闭路电视监控系统的设计是本着先进的技术（包括计算机技术、自动控制技术以及通讯技术等）同科学的安全防范理论相结合的原则，通过利用高质量、高可靠性的电视监控产品，从而将安保监控系统建设成具有“防盗报警、实时监视、报警复核、侦破取证”四大功能的立体安全防范系统。
整个闭路电视监控系统应该做到系统结构灵活，具有开放性接口、极易扩充，能够方便地将各个子系统集成在同一工作平台上。一旦确认有警情发生，可通过系统联动，调用现场摄象机监视。
2. 设计原则
在进行安防系统设计的时候，依照的基本要求和特殊要求，本着架构合理、安全可靠、产品主流、低成本、低维护量作为出发点，并依此为大厦供先进、安全、可靠、高效的系统解决方案。
本系统力求做到系统结构配置先进实用、更经济，节省项目单位总体投资
² 架构合理
就是要采用先进合理的技术来架构系统，使整个系统安全平稳的运行，并具备未来良好的扩展条件。
² 稳定性和安全性
这是安防系统中最重要的问题，只有稳定运行的系统，才能确保安防系统平稳运行。系统的技术先进性是系统高性能的保证和基础，同时可有效地减少使用人员和系统维护人员的麻烦。良好的可扩展性则是为了用户的发展考虑。随着贵单位安防系统应用时间的增长，未来对安防系统的要求会更高。可扩展性保证当用户有更多的要求时，引入的新设备可以顺利地与本次配备的设备共同工作，进一步扩展与提高系统的性能。
² 可扩充性
系统设计时应充分考虑今后的发展需要，系统应具有预备容量的扩充与升级换代的可能。
² 规范性
由于本系统是一个严格的综合性系统，在系统的设计与施工过程中应参考各方面的标准与规范，严格遵从各项技术规定，做好系统的标准化设计与施工。
² 产品主流
系统是否采用当今主流产品，关系到系统的整体质量和未来能否得到良好技术支持以及完整的技术文档资料。
在设备选型时，我们将主要依据贵单位提出的具体需求，我们选用具有国际先进技术的产品（松下电器）。
² 低成本低维护量
指力争有良好的性能价格比，所采用的产品应是简单，易操作，易维护，高可靠度的。
系统是否具有优良的性价比是判断一个系统优劣条件的重要依据。系统的易操作和易维护性是保证非专业人员使用好一个系统的条件。高可靠度是保障系统运行的基本要求，也是易维护性的保障。
我司将本着上述设计原则，进行安防系统的设计。并将严格按照国际惯例并结合本司的技术实力与工程经验，进行安防系统设计，还将根据用户的实际需求提出技术培训。
三、 系统依据
本安全防范系统设计完全符合中华人民共和国公安部有关条例和规范，包括但不限于下列：
² 安全防范工程技术规范 GB50348—2004
² 民用闭路监视电视系统工程技术规范 GB 50198-2011
² 安全防范系统验收规则 GA 308—2001
² 安全技术防范产品分类与代码 GA/T 405—2002
² 视频安防监控系统技术要求 GA /T 367—2001
² 入侵报警系统工程设计规范 GB 50394-2007
² 视频安防监控系统工程设计规范 GB 50395-2007
² 出入口控制系统工程设计规范 GB 50396-2007
² 视频安防监控数字录像设备 GB 20815-2006
² 民用建筑电气设计规范 JGJ 16-2008
² 长沙XX房地产开发有限公司监控技术资料。
四、 系统建成后应达到的主要性能指标
a. 按《视频安防监控系统技术要求》GA/T367等国家现行相关标准的规定，检查摄像机的监控范围、聚焦、环境照度与抗逆光效果等，使图像清晰度、灰度等级达到系统设计要求；
b. 检查镜头等的遥控功能，排除遥控延迟和机械冲击等不良现象，使监视范围达到设计要求；
c. 检查视频切换控制主机的操作程序、图像切换、字符叠加等功能，保证工作正常，满足设计要求；
d. 监视图像与回放图像的质量：在正常工作照明环境条件下系统图像质量的性能指标应符合以下规定：
①　 模拟复合视频信号应符合以下规定：
视频信号输出幅度1Vp-p，±3dB VBS
实时显示黑自电视水平清晰度≥400TVL
实时显示彩色电视水平清晰度≥270TVL
回放图像中心水平清晰度≥220TVL
随机信噪比≥48dB
②　 数字视频信号应符合以下规定：
单路画面像素数量≥704×288（2CIF）
单路显示基本帧率：≥25fps
数字视频的最终显示清晰度应满足本条第1款的要求。
③　 监视图像质量不应低于《民用闭路监视电视系统工程技术规范》（ GB 50198-2011）中规定的四级，回放图像质量不应低于规定的三级；在显示屏上应能有效识别目标。
e. 系统联动响应时间≤4秒；
f. 系统所使用的设备，其平均无故障间隔时间（MTBF）≥5000h，系统验收后的首次故障时间＞3个月。

第二章 设计方案
一、 系统概述
本监控系统采用统一的技术规范、兼容明晰的信息格式，将高性能的系统设备有机地集成在一起，构成一个高度自动化的闭路电视监控管理系统。它能在人们无法直接观察的场合，实时、形象、真实地反映被监视控制对象的状况，做到全天候24小时不间断进行，且能保证图像清晰、色彩真实、画面稳定和操作容易，并可在所处环境下长期可靠地运行。由于本系统只需一人在控制中心操作就可观察许多区域，甚至具有远距离区域监控的独特功能，是企业保安工作之必须手段。
二、 系统结构
闭路电视安防监控系统由四大部分组成：摄像部分、传输部分、控制及存储设备、显示及供电设备四个部分，系统组成图如下：
控制及存储部分
传输部分
显示及供电部分
摄像部分

闭路电视监控系统结构

通过在前端和主控机房之间铺设光纤、视频传输电缆、电源线完成视频信号和电源信号的传输，在主控机房将信号接入数字硬盘录像机，并显示在监视器上。通过对大型矩阵操作可对画面进行切换并使用数字硬盘录像机进行数据的长期记录存储。
1. 摄像部分
摄像部分是电视监控系统的前沿部分，是整个系统的“眼睛”。它布置在被监视场所的某一位置上，使其视场角能覆盖整个被监视的各个部位。有时，被监视场所面积较大，为了节省摄像机所用的数量、简化传输系统及会安装高速球摄像机。
摄像部分是由摄像机、镜头、支架、护罩、电源适配器等。它们的任务是将被监控的对象进行摄像，并将其转化为电信号。
2. 传输部分
传输部分就是系统图像信号的传输通道。目前电视监控系统多半采用视频基带(同轴电缆)传输方式。如果在摄像机距离控制中心较远的情况下，采用光纤传输方式。对图像信号的传输重点要求在图像信号经过传输系统后，不产生明显的噪声、失真，保证原始图像信号的清晰度和灰度等级没有明显下降等。
①　 视频信号的传输
　　　重点要求图像信号经过传输后，不产生明显的噪声、失真，保证图像清晰度和灰度，具有良好幅频和相频特性。由于本项目主要在商务大厦内传输图像，传输长度小于500米时用同轴线缆、超过500米时用光纤传输，SYV-75-5的同轴电缆在500米以内时，其衰减的影响可以不计。在线缆敷设中无中间接头，即使需要有接头处需采取焊接方式进行处理；电缆过墙/楼板要开孔，在电槽井/墙内须设有防火隔障，所有视频线都放在弱电系统监控桥架内或线PVC线管内。该线缆主要参数如下：
a. 同轴电缆符合BS3573标准
b. 特性阻抗：75±3Ω
c. 衰减特性：小于0.13dB/100米 30MHz
d. 编数：96 （对于强辐射干扰的场合可选用更高编数的高密电缆）
②　 电源的传输
由于前端摄像设备的功率不会<5W，则使用的电源线为RVV2*1.0。　
3. 控制部分
控制部分是负责所有设备的控制与图像信息的处理。控制的种类较多，视频监视系统中所需的控制种类有：
² 电源控制——摄像机电源、信号传输设备电源、其他设备电源等；
² 云台控制——上下、左右、自动等；
² 镜头控制——变焦、聚焦、光圈；
² 切换控制——顺序切换、常规巡视、区域巡视等；
² 录像控制、防护罩控制等。
中央控制设备是安保人员与系统进行信息交流的接口。安保人员可以通过监视器监视现场的情况，并以此作为进行事件处理的决策依据。
前端摄像设备是安保监控系统的“眼睛”，那么中央控制设备就是安保监控系统的“大脑”。它担负着对前端传回的图像、信号和报警信息的处理任务。管理人员通过大型矩阵可在多个摄像机摄下的画面之间切换，也可在一个监视器的屏幕上同时显示多个画面。通过预先设定的程序，可令摄像机对准报警器周围进行拍摄，并将该图像显示到预先指定的显示器上，令犯罪分子无处可逃。
本次XX国际财富大厦闭路电视监控系统将使用海康数字硬盘录像机，该数字硬盘录像机使用嵌入式LINUX操作系统，安全稳定；数字硬盘录像机集多路画面分割器和监控软件的功能为一体，将视频信号转换为数字信号进行保存和管理。不但能够满足数字监控的数字记录检索要求，而且前端的摄像机选择范围广，技术成熟，并且可以通过网络控制系统实现网络监视及远程控制功能。此外还支持VGA、TV等数据信号同时显示；各路同步回放；可以选择CIF,2CIF,4CIF(D1)等存储格式进行视频存储；支持全球网络即插即用；支持所有视频通道网络双码流传输。
4. 显示及电源供电部分
显示部分是把现场传来的电信号转换成图像在液晶监视器上进行显示。
电源供电部分提供不间断电源，为大厦闭路电视监控系统中心控制设备、前端设备等各部分设备提供合适的工作电压。
三、 系统功能
可用于对周界全封闭监控部分、进口处监控部分、地下车库及停车场监控部分、周界监控等，具有以下功能：
Ø 所有摄像机采集到的视频信号，均可以单画面或多画面的形式，同时显示在一台任何一台授权（具有密码功能）监控的电脑显示器上。
Ø 在一台任何一台授权（具有密码功能）监控的电脑显示器上，不仅可以显示实时监控状态，同时还能进行影像的回放，而且不影响正常的录像功能。
Ø 具有时间、日期摄像机标题的迭加功能。
Ø 遥控前端云台水平、俯仰，可实现手动或自动巡回功能，控制镜头可实现对远景物中焦特写的功能。
Ø 可实现手动、自动的画面切换滚动显示，切换时间可设置。
Ø 具有电子地图功能、布防、撤防等功能，报警后，自动启动录像功能进行实时录像，并自动弹出报警点的画面。
Ø 系统具有视频动态侵入检测报警功能，并自动提交录像，区域及灵敏度图形设置、简单直观。
Ø 系统提供多种录像功能，包括警报触发录像、定时录像、影像动态侦测录像
Ø 密码功能，可禁止非操作人员非法操作
Ø 录像存储容量不足时系统自动提出报警。
Ø 具有抓点拾取单幅静态图像的功能。
四、 系统点位分布
1. 布点位置分析
①　 值班人员：白天和夜间值班人员，特别是夜班人员在夜间值班的时候，应该在值班室设置有网络视频分控，这样把按人员就可以时刻能够注意到整个商场的情况。
②　 财务部：财务是商场的经济命脉之处，这里应该设有监控点，为了在发生事件的时候，能够提供强有力的证据，从而减少商场的经济损失。
③　 商场出入口：商场的出入口是整个大楼中不法份子进入的必经之路，尤其是在夜间，如果在入口处发现有可疑目标出现，整个系统应该能够时刻跟踪目标，同时生成录像资料，以备核查，与此同时因该能够给夜间的值班室以警戒信号。
④　 商场消防：在容易发生火灾和水灾的地方，应该设置有监控点，这样可以使值班人员，在没有到实地勘察的时候，就能够尽早地发现事故发生的地点，是值班人员能够尽快地解决，从而使损失达到最小。
⑤　 商场收款处：收银处是最容易与顾客发生摩擦的地方，顾客等待付款的时间过长，在找付金额上有出入，或是顾客携带未付款商品准备出商场，都有可能引起与顾客的摩擦，收银处安装的摄像头和录音头，设置监控服务器中的录音功能，就可以监控收银台的员工与顾客的交流的情况，这样，就能很好的处理与顾客的纠纷。同时还能监控收银员是否有作弊行为。
⑥　 商场营业员：员工态度的好坏直接影响到顾客的购买欲。销售员工作在直接与顾客打交道的最前线，她们的表现往往直接代表了商场的形象。利用监控系统，能够对销售员工的状态进行考核和评定能够监看的举止行为，看员工是否礼貌待客，从而，提高商场的服务水平，确保超市在顾客中树立良好的口碑。
⑦　 商场人流：商场必须根据商场内人流情况，做出适当的安排，进行人流的疏导，或是增派人手缩短顾客等待时间；以避免因人多而发生的意外。此外，系统还能将所有场景详细记录下来，在资料中记录时间、地点；为市场人员分析市场走向提供了详细的资料。通过对录像资料进行系统分析，就能知道哪个季节、什么节日，甚至具体到一天哪个时间段，客流最旺；还能知道什么物品、哪个卖点最吸引顾客。
⑧　 商场楼梯：楼梯时可疑分子进入商场后，如果到其他楼层的必经之处，所以，这里和入口有同等的地位。
⑨　 商场机房监控：机房是这个商场的信息中心，商场的一些重要信息都保存在这里，所以是消防的一个重点，这里的情况，在无人值守的时候更要能够让保安人员及时看到情况的地方，同时也保证了商业机密和信息的泄漏。
⑩　 地下停车场：监控地下车库使用情况和车辆事故现场情况。
2. 详细布点位置
序号
楼层
安装位置
安装设备
型号
数量
备注
1
二十五层至负三层
电梯室大厅
彩色半球
WV-CF344
56
每层两个电梯厅
2
负一层到负三层
楼梯走道口
彩色半球
WV-CF344
21
每层七个楼梯口
3
负一层到负三层
停车区道口
宽动态枪机
WV-CP604
21
每层安装七个
4
一层
商业出入口
彩色半球
WV-CF344
6
一层共有六个出入口
5
一层
卸货出入口
室内球机
WV-CS580
1

6
一层至六层
货梯口
彩色半球
WV-CF344
6
每层装一个
7
一屋至六层
楼梯口
彩色半球
WV-CF344
36
每层六个走道口
8
一层至五层
手扶梯口
彩色半球
WV-CF344
5

9
一层至五层
商场区
室内球机
WV-CS580
25
每层安装五个
10
六层
办公区走道
彩转黑枪机
WV-CP304
4

11
七层至二十五层
楼梯口
彩色半球
WV-CF344
38
每层两个电梯口
12
七层至二十五层
办公区走道
彩转黑枪机
WV-CP304
76
每层安装四个
13
全层
电梯
电梯专用半球
WV-CF284
10

五、 系统原理图

六、 系统点位分布图
详见附件。

第三章 设备选型
一、 彩转黑枪式摄像机（WV-CP304）

型号：WV-CP304/CH
产品特点：
Ø 全新数字信号处理功能(DSP)。
Ø 彩色模式下水平清晰度650线。
Ø 增强自动暗区域补偿技术(Enhanced ABS)可实时将暗区及背光区还原成自然清晰的图像。
Ø 高灵敏度：F1.4时 彩色模式：0.08Lux 黑白模式：0.05Lux。
Ø 昼夜转换功能确保低照度环境下的真实再现。
Ø 自适应数字降噪技术：在多种条件下，2D-DNR和3D-DNR都可以很好地降噪。
Ø 电子灵敏度提升：最大512倍。
Ø 2倍数字变焦。
Ø 图像稳定功能。
Ø 场景变化检测功能。
Ø OSD设置菜单。
Ø 图像变形矫正技术。
Ø 智能分辨率技术（Intelligent Resolution）
WV-CP300摄像机系列包括：
WV-CP300/CH：AC 220V，50Hz
WV-CP304CH： AC 24V，50Hz或DC 12V
规格参数：
型号
WV-CP300/CH
WV-CP304CH
拾取装置
1/3型行间转移CCD
有效像素
976 (H)×582 (V)像素
扫描方式
2:1 隔行扫描
扫描范围
5.58 (H)×4.67(V)mm
扫描频率
水平15.625 kHz，垂直50Hz
扫描行
625线
视频输出
1.0V [p-p] PAL / CCIR 复合75Ω/ BNC端口
水平分辨率
650线
信噪比
52dB(AGC关，加重开)
最低照度
F1.4时 彩色模式：0.08Lux　　黑白模式：0.05Lux
镜头卡口
CS卡口
白平衡
ATW1 /ATW2/ AWC
光线控制模式
ALC /ALC+/ ELC
背光补偿（BLC）
开/关
电子快门
关(1/50), 1/120 ,1/250, 1/500, 1/1000, 1/2000, 1/4000, 1/10000, 1/120000
电子灵敏度提升
关/自动(x2, x4, x6, x10, x16, x32)/自动(x2, x4, x6, x10, x16, x32, x64
x128, x512 )
自动暗区补偿(ABS）
开或关
同步方式
内同步
简易黑白切换
自动/关
电子变焦
开(2倍)/关
图像稳定器
开/关
图像变形矫正技术
0至255
摄像机字符
中文: 8个字符，英文字母，数字，符号 可多达16个字符
设置方法
OSD设置菜单
电源功耗
AC 220V~240V 50Hz, 2.3W
AC 24V 50Hz, 2.1W
DC 12V, 180mA
工作环境温度
-10℃~ +50℃
工作环境湿度
小于90%
尺寸(不包括镜头)
72(W)x55(H)x101(D)mm
72(W)x55(H)x81(D)mm
重量(不包括镜头）
159g
133.2g

二、 宽动态彩色枪式摄像机（WV-CP604）

型号：WV-CP604/CH
产品特点：
Ø 第六代超级动态技术整合了超级动态，第二代自动暗区补偿技术（ABS ||）来提供优质的图像。
Ø 水平清晰度更高：彩色模式650 TV线。
Ø 高灵敏度（日夜型）：F1.4 彩色模式：0.08Lux 黑白模式：0.05Lux。
Ø F1.2 彩色模式：0.07Lux 黑白模式：0.04Lux。
Ø F0.95彩色模式：0.05Lux黑白模式：0.03Lux。
Ø 场景变化探测（如镜头被遮盖，喷洒，拆除或焦距偏移等）功能。
Ø 3维色彩转换功能即使在低照度条件下也能再现原色彩。
Ø 自适应数字降噪技术：在多种条件下，2D-DNR和3D-DNR都可以很好地降噪。
Ø 电子灵敏度提升：自动最大32倍/手动最大512倍。
Ø 电子快门从1/50秒到1/120,000秒。
Ø 2倍数字变焦。
Ø 报警信号输入输出端口。
Ø 自动图像稳定器：可消除因震动或大风对图像清晰度造成的影响。
Ø 内同步。
Ø 通过同轴电缆实现通信控制。
Ø OSD设置菜单。
Ø 图像变形矫正技术。
Ø 智能分辨率技术（Intelligent Resolution）。
WV-CP600摄像机系列包括：
WV-CP600/CH：AC 220V，50Hz
WV-CP604CH： AC 24V，50Hz或DC 12V
规格参数 ：
型号
WV-CP600/CH
WV-CP604CH
拾取装置
976(H)×582(V)像素，行间转移CCD
扫描范围
4.8(H)×3.6(V)mm (相当于1/3型的扫描范围)
扫描
625行
扫描方式
2:1隔行
视频输出
VBS:1.0[P-P]/75欧 BNC插口
宽动态
80db (SD6)
水平清晰度
650线
最低照度
F1.4彩色0.08Lux 黑白0.05Lux
镜头驱动方式
DC 驱动
信噪比
52dB (AGC关)
电子光线控制
相当于快门在1/50秒至1/120K秒之间的连续变化
背光补偿
采用了自动背光补偿开 / 关可选
镜头接口
C卡口或CS卡口
工作环境温度
-10℃ ~ +50℃
工作环境湿
低于90%
电源
AC 220 ~ 240V
AC24V/DC 12V
电源功耗
3.7W
3.6W
尺寸
75(W)*65(H)*132.5(D)mm
72(W)*65(H)*103.5(D)mm
重量(约)
420g
340g

三、 彩色半球摄像机（WV-CF344）

型号：WV-CF344CH
产品特点:
Ø 全新数字信号处理功能(DSP)。
Ø 水平清晰度：650线。
Ø 电子彩转黑情况下的高灵敏度(WV- CF344CH)
Ø F1.4时 彩色模式：0.08Lux 黑白模式：0.05Lux
Ø 增强自动暗区域补偿技术(Enhanced ABS)可实时将暗区及背光区还原成自然、清晰的图像。
Ø 多种调节功能包括BLC(背光补偿)、ATW(自动追踪白平衡)及ALC(自动光线控制)。
Ø 三种白平衡模式(ATW1/ATW2/AWC)。
Ø 2.8~10mm 3.6倍可变焦距镜头
Ø 内同步
Ø 三向铰链(水平、旋转、俯仰)，方便安装。
Ø 自适应数字降噪技术：在多种条件下，2D-DNR和3D-DNR都可以很好地降噪。
Ø 电子灵敏度提升：最大512倍。
Ø 2倍数字变焦。
Ø 图像稳定功能。
Ø 场景变化检测功能。
Ø OSD设置菜单。
Ø 图像变形矫正技术
Ø 智能分辨率技术（Intelligent Resolution）
Ø 外观灵巧，适用于购物中心、酒店、医院、金融等场所。
规格参数：
型号
WV-CF344CH
摄像机
拾取装置
1/3型隔行扫描CCD
有效像素
976（H）×582（V）
扫描模式
2:1隔行扫描
扫描区域
5.58 (H)×4.67(V)mm
扫描频率
水平：15.625kHz 垂直：50.00Hz
扫描线数
625线
水平分辨率
650线
最低照度
彩色：0.08Lux
黑白：0.05Lux
信噪比
50dB（相当于AGC关，加重开）
白平衡
ATW1 /ATW2/ AWC
光线控制
ALC /ALC+/ ELC
背光补偿(BLC)
开（自动）/ 关（带有8×6遮挡区域）
电子快门
关(1/50), 1/120 ,1/250, 1/500, 1/1000, 1/2000, 1/4000, 1/10000, 1/120000
电子灵敏度提升
关/自动(x2, x4, x6, x10, x16, x32)/自动(x2, x4, x6, x10, x16, x32, x64，x128, x512 )
AGC
开/关
ABS（自动暗区补偿）
开/关
黑白模式
自动/关
后焦调整

电子变焦
开(2倍)/关
图像稳定器
开/关
图像变形矫正技术
0至255
同步方式
内同步
镜头
焦距
2.8～10mm
视角范围
水平：100.3˚(广角)～27.6˚(望远)
垂直：73.4˚(广角)～20.7˚(望远)
最大光圈比
1:1.3（广角） 1:3.1（望远）
焦距范围
0.3m～∝
镜头角度调节
水平
+180°～ -170°
垂直
±90° 　（图像倾斜调整范围±100°）
输入/输出
视频输出
1.0 V [p-p] / 75 Ω / PAL复合信号 / BNC接口
监视器输出
（图像调整用途）
1.0 V [p-p] / 75 Ω / PAL复合信号 / 3.5mm RCA接口
一般规格
设置方式
OSD设置菜单
摄像机字符
中文: 8个字符，英文字母，数字，符号 可多达16个字符
电源/功耗
12V DC，180 mA, 24V AC 50Hz，2.1W
工作环境温度
-10℃～+50℃
工作环境湿度
小于90%
尺寸
ø129.5mmx93mm(H)
重量（约）
430g

四、 电梯专用半球（WV-CF122）

产品特点：
Ø 全新数字信号处理功能(DSP)。
Ø 水平清晰度：650线。
Ø 电子彩转黑情况下的高灵敏度F1.4时 彩色模式：0.08Lux 黑白模式：0.05Lux
Ø 增强自动暗区域补偿技术(Enhanced ABS)可实时将暗区及背光区还原成自然、清晰的图像。
Ø 多种调节功能包括BLC(背光补偿)、ATW(自动追踪白平衡)及ALC(自动光线控制)。
Ø 白平衡模式(ATW1/ATW2/AWC)。
Ø 2.5mm镜头
Ø 内同步
Ø 三向铰链(水平、旋转、俯仰)，方便安装。
Ø 自适应数字降噪技术：在多种条件下，2D-DNR和3D-DNR都可以很好地降噪。
Ø 电子灵敏度提升：最大512倍。
Ø 2倍数字变焦。
Ø 图像稳定功能。
Ø 场景变化检测功能。
Ø OSD设置菜单。
Ø 图像变形矫正技术
Ø 智能分辨率技术（Intelligent Resolution）
Ø 外观灵巧，适用于购物中心、酒店、医院、金融等场所。
型号
WV-CF122CH
摄像机
拾取装置
1/3型隔行扫描CCD
有效像素
976（H）×582（V）
扫描模式
2:1隔行扫描
扫描区域
5.58 (H)×4.67(V)mm
扫描频率
水平：15.625kHz 垂直：50.00Hz
扫描线数
625线
水平分辨率
650线
最低照度
彩色：0.08Lux 黑白：0.05Lux
信噪比
50dB（相当于AGC关，加重开）
白平衡
ATW1 /ATW2/ AWC
光线控制
ALC /ALC+/ ELC
背光补偿(BLC)
开（自动）/ 关（带有8×6遮挡区域）
电子快门
关(1/50), 1/120 ,1/250, 1/500, 1/1000, 1/2000, 1/4000, 1/10000, 1/120000
电子灵敏度提升
关/自动(x2, x4, x6, x10, x16, x32)/自动(x2, x4, x6, x10, x16, x32, x64，x128, x512 )
AGC
开/关
ABS（自动暗区补偿）
开/关
黑白模式
自动/关
后焦调整

电子变焦
开(2倍)/关
图像稳定器
开/关
图像变形矫正技术
0至255
同步方式
内同步
镜头
焦距
2.5
最大光圈比
1:1.3（广角） 1:3.1（望远）
焦距范围
0.3m～∝
镜头角度调节
水平
+180°～ -170°
垂直
±90° 　（图像倾斜调整范围±100°）
输入/输出
视频输出
1.0 V [p-p] / 75 Ω / PAL复合信号 / BNC接口
监视器输出
（图像调整用途）
1.0 V [p-p] / 75 Ω / PAL复合信号 / 3.5mm RCA接口
一般规格
设置方式
OSD设置菜单
摄像机字符
中文: 8个字符，英文字母，数字，符号 可多达16个字符
电源/功耗
12V DC，180 mA, 24V AC 50Hz，2.1W
工作环境温度
-10℃～+50℃
工作环境湿度
小于90%
尺寸
ø129.5mmx93mm(H)
重量（约）
430g

五、 一体化室内球机（WV-CS584）

型号：WV-CS584
产品特点：
Ø 全新的基于每个像素的160倍动态范围，带有不分区域的自然对比度图像校正调整功能，可对随时可能发生的对比度变化进行调整，从而精确地显示整个区域中以及各个位置上的物体
Ø 水平分辨率更高，彩色模式为650线，黑白模式为700线
Ø 创新的智能化功能：自动跟踪功能可跟踪拍摄移动目标，将目标保持在画面的中心位置。适用于安装在禁止进入和定时禁止进入的地方
Ø 自动图像稳定功能，可消除由于火车或过往汽引起的震动对图像清晰度造成的影响
Ø 场景变化检测功能，当摄像机被遮盖住、有东西喷洒在镜头上、拍摄角度发生变化或有人取下镜头等情况发生时，会发出报警信号
Ø 彩色模式到黑白模式之间的切换：自动或手动
Ø 内置隐私区遮挡功能
Ø 线性512倍电子灵敏度提升功能
Ø 内置数字移动检测器
Ø 36倍光学变焦镜头（F1.4时为3.3～119mm）加20倍电子数码变焦,总变焦能力为720倍
Ø 自动聚焦镜头
Ø 可通过数字翻转芯片进行190°翻转
Ø 巡视学习功能
Ø 自动旋转功能，256个预置位置
Ø 360°无极旋转范围
Ø 恒温器自动控制内置加热器和排气功能
Ø 预置模式下旋转速度最高为400°/秒；手动模式下为0.065°/秒超精细旋转控制
Ø 旋转过程中的图像保持功能
Ø 多工同轴或RS-485数据端口
Ø 4路报警输入，2路报警输出
Ø 内置16位字符显示发生器
Ø 内同步/电源同步/多工垂直驱动（VD2）信号支持松下电器系统产品
Ø 中文菜单
规格参数：
　名称
WV-CS584CH
WV-CS580/CH
电源
交流24 V，50 Hz
交流220 V-240 V，50 Hz
功耗
98 W
80 W
图像传感器
1/4-型行间转换CCD
有效像素
976 (H) x 494 (V)
扫描面积
3.66 mm (H) x 2.73 mm (V)
制式信号
PAL
同步作用
内部同步(INT)
扫描方式
隔行扫描2:1
扫描频率
水平扫描频 ：15.625 kHz，垂直扫描频 ：50.00 Hz
视频输出
VBS：1.0 V [P-P]/75 Ω（BNC插头）
清晰度（中心）
650线
最小照度
最低照度0.5 lx（彩色模式）
　　　　0.04 lx（黑白模式）
照度提升：关; AGC控制：高
动态范围
一般54 dB（SUPER-D 6（超级动态6）：开）
信噪比
最低80 dB
外形尺寸
200 mm（直径）x 360 mm（高）
重量
约4.0 kg
表面颜色
本体：铝压铸件，新OA象牙色
球形罩：透明聚碳酸酯树脂
● 水平和俯仰

水平转动范围
360°无级
水平转动模式
手动，自动，手动位置，顺序位置
水平转动速度*2
手动：约0.065°/秒～120°/秒（8/16/64级）
预设值：约400°/秒
俯仰范围
-5°到185°（水平－ 垂直－水平）（根据俯仰角度）
俯仰模式
手动，手动位置，顺序位置
俯仰速度*2
手动：约0.065°/秒～120°/秒（8/16/64级）
预设值：约400°/秒
● 镜头部分

变焦比
光学36倍（数字变焦约为720倍）
焦距
3.3 mm至119 mm
最大光圈系数
1:1.4（WIDE（广角））至4.2（TELE（远距））
物距
1.5 m
光圈范围
F1.4到F22，关闭
视角
水平：60.2°～ 1.7°
垂直：46.0°～ 1.3°
● 主要功能

控制接口
同轴多路系统，RS485
控制功能
水平和俯仰转动、变焦和聚焦控制功能，256个预置位，基点位置，巡逻
AGC（自动增益控制）
开（低，中，高），关
标题（ID（识别码））
开，关（预置位ID，摄像机ID，区域标题：8个中文字符或16个英文字母）
变倍速度
在手动模式下变焦速度约为6.0秒（TELE（远距）到WIDE（广角））
变倍限制
1倍到720倍（光学36倍，电子20倍）
密码锁定
全部菜单
自动聚焦
手动/自动
光圈
ALC（自动电平控制） （可调开/关输出目标级）/手动
