一套完整景观绿化施工图（园林土建、节点小品、植物种植和水电图）
景观施工图分土建、植物、水电三个部分。一般参加工作绘制施工图是从土建开始画起到，如果你的专业是园林或相关专业，学习过植物、对植物的习性有所了解，可以尝试做植物配置.
园林景观施工图分类:
园林土建施工图:
目录、设计说明
总图部分：
总索引图：把整体分为几大块，标好索引,为后面分区图详细标注作指引，若项目面积比较小，可不用做分区索引,直接在总图里详细标注。
竖向设计图：为高程施工依据，只要把大部分的标高标出来就好了，台阶走向，大的排水坡度。有的小细节可以在详图,如台阶，只标上下两端的标高，中间梯步可以不用标，或在详图标,以如花池，只标花池所在地面的标高,而花池有多高可以在花池详图里标.
定位图：一般为方格网放线，在主要角点位置标出坐标即可,如花架位置定位只标一角或两角的坐标,其他的角可以根据花架尺寸来定位。
尺寸放线图:除了定位坐标外,剩下就由尺寸来完成放线，总的来说，定位图标大方位，定大位置，而尺寸放线图标小细节。

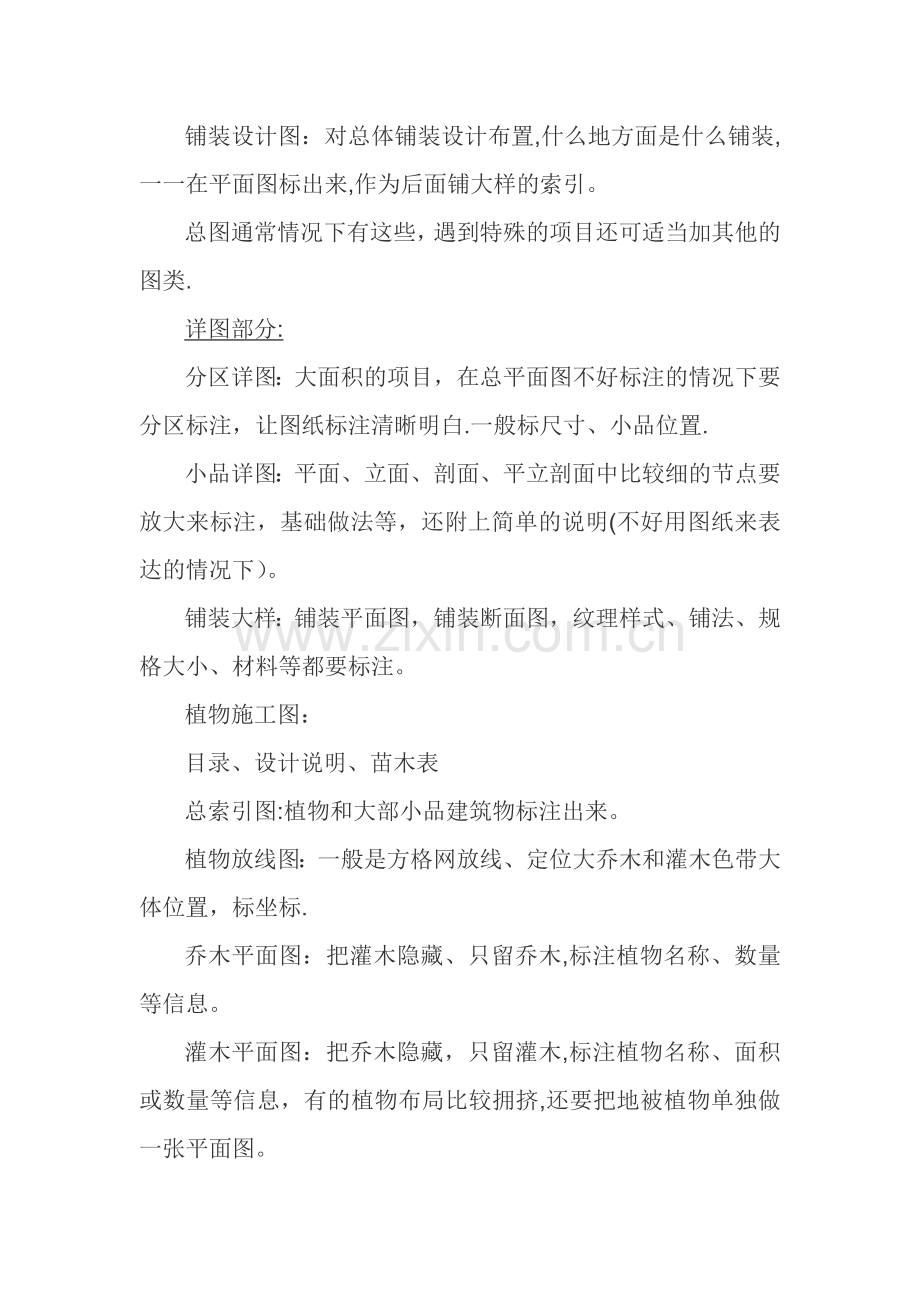

铺装设计图：对总体铺装设计布置,什么地方面是什么铺装,一一在平面图标出来,作为后面铺大样的索引。
总图通常情况下有这些，遇到特殊的项目还可适当加其他的图类.
详图部分:
分区详图：大面积的项目，在总平面图不好标注的情况下要分区标注，让图纸标注清晰明白.一般标尺寸、小品位置.
小品详图：平面、立面、剖面、平立剖面中比较细的节点要放大来标注，基础做法等，还附上简单的说明(不好用图纸来表达的情况下）。
铺装大样：铺装平面图，铺装断面图，纹理样式、铺法、规格大小、材料等都要标注。
植物施工图：
目录、设计说明、苗木表
总索引图:植物和大部小品建筑物标注出来。
植物放线图：一般是方格网放线、定位大乔木和灌木色带大体位置，标坐标.
乔木平面图：把灌木隐藏、只留乔木,标注植物名称、数量等信息。
灌木平面图：把乔木隐藏，只留灌木,标注植物名称、面积或数量等信息，有的植物布局比较拥挤,还要把地被植物单独做一张平面图。
水电施工图：
给水平面图：景观给水一般分景观用水(如水景用水)和灌溉用水，把用水点、水管线路、取水点、管径大小、管底标高、坡度标出来即可。
排水平面图：景观排水一般分雨水和污水，在雨水聚集点、污水点布置好雨水篦、收集池、污水井等设施，用符合大小规格的污水管连接，标管径大小、管底标高、坡度标出来即可.
电力施工图：
灯具布置、灯具种类、规格、数量统计好，电路系统、电力箱等画来出，加上一些简单的文字说明即可。
施工图制作需多画多练,多参考一些画得比较规范的资料，认认真真画一套出来，后面会越画越轻松的，写于2015-12—5--众成园林设计。
