毛石基础砌筑施工技术质量交底04.doc

湘质监统编
施2002-11

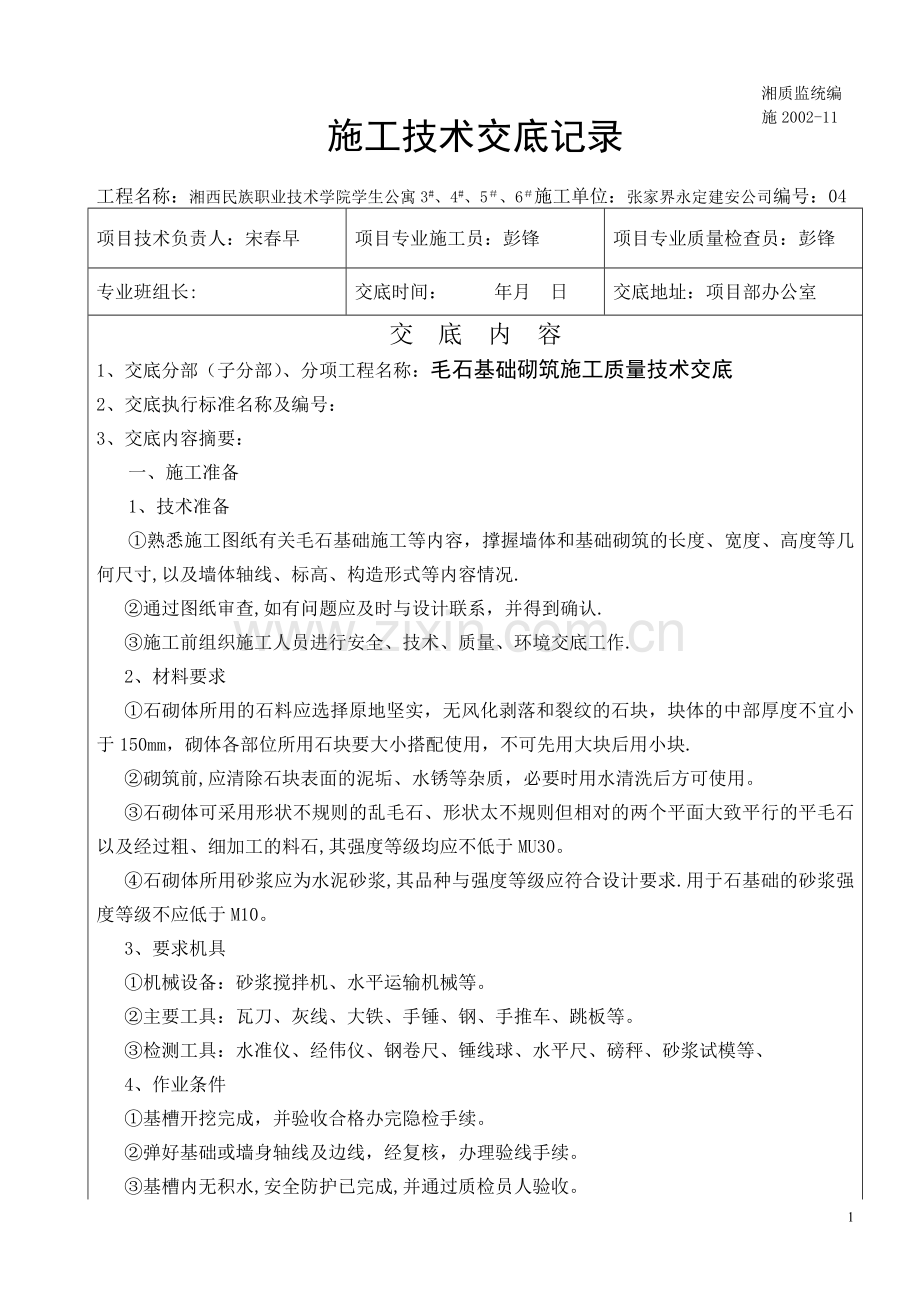

施工技术交底记录
工程名称：湘西民族职业技术学院学生公寓3#、4#、5＃、6＃施工单位：张家界永定建安公司编号：04
项目技术负责人：宋春早
项目专业施工员：彭锋
项目专业质量检查员：彭锋
专业班组长:
交底时间：
年月 日
交底地址：项目部办公室
交 底 内 容
1、交底分部（子分部）、分项工程名称：毛石基础砌筑施工质量技术交底
2、交底执行标准名称及编号：
3、交底内容摘要：
一、施工准备
1、技术准备
①熟悉施工图纸有关毛石基础施工等内容，撑握墙体和基础砌筑的长度、宽度、高度等几何尺寸,以及墙体轴线、标高、构造形式等内容情况.
②通过图纸审查,如有问题应及时与设计联系，并得到确认.
③施工前组织施工人员进行安全、技术、质量、环境交底工作.
2、材料要求
①石砌体所用的石料应选择原地坚实，无风化剥落和裂纹的石块，块体的中部厚度不宜小于150mm，砌体各部位所用石块要大小搭配使用，不可先用大块后用小块.
②砌筑前,应清除石块表面的泥垢、水锈等杂质，必要时用水清洗后方可使用。
③石砌体可采用形状不规则的乱毛石、形状太不规则但相对的两个平面大致平行的平毛石以及经过粗、细加工的料石,其强度等级均应不低于MU30。
④石砌体所用砂浆应为水泥砂浆,其品种与强度等级应符合设计要求.用于石基础的砂浆强度等级不应低于M10。
3、要求机具
①机械设备：砂浆搅拌机、水平运输机械等。
②主要工具：瓦刀、灰线、大铁、手锤、钢、手推车、跳板等。
③检测工具：水准仪、经伟仪、钢卷尺、锤线球、水平尺、磅秤、砂浆试模等、
4、作业条件
①基槽开挖完成，并验收合格办完隐检手续。
②弹好基础或墙身轴线及边线，经复核，办理验线手续。
③基槽内无积水,安全防护已完成,并通过质检员人验收。

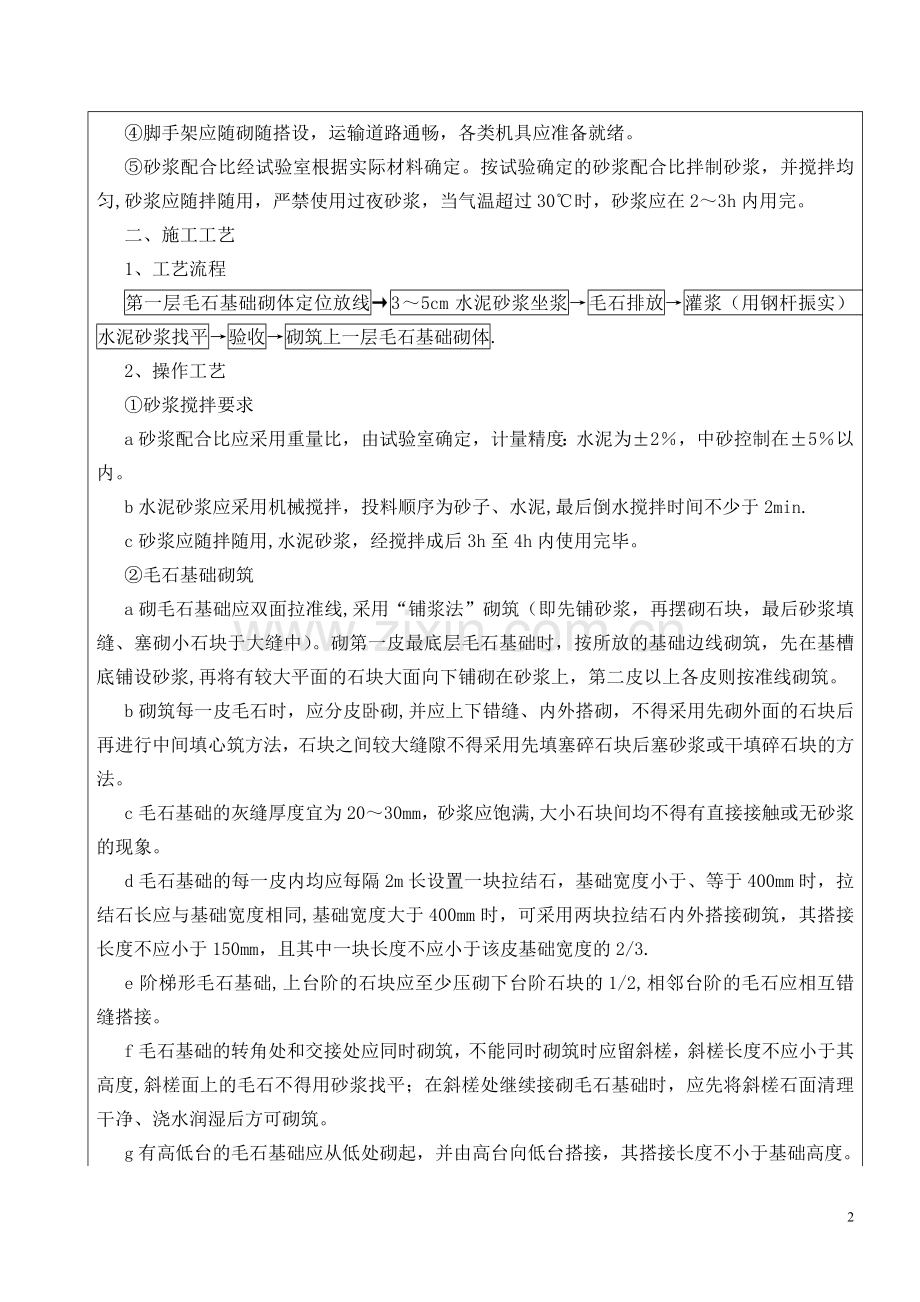

④脚手架应随砌随搭设，运输道路通畅，各类机具应准备就绪。
⑤砂浆配合比经试验室根据实际材料确定。按试验确定的砂浆配合比拌制砂浆，并搅拌均匀,砂浆应随拌随用，严禁使用过夜砂浆，当气温超过30℃时，砂浆应在2～3h内用完。
二、施工工艺
1、工艺流程
第一层毛石基础砌体定位放线→3～5cm水泥砂浆坐浆→毛石排放→灌浆（用钢杆振实） 水泥砂浆找平→验收→砌筑上一层毛石基础砌体.
2、操作工艺
①砂浆搅拌要求
a砂浆配合比应采用重量比，由试验室确定，计量精度：水泥为±2％，中砂控制在±5％以内。
b水泥砂浆应采用机械搅拌，投料顺序为砂子、水泥,最后倒水搅拌时间不少于2min.
c砂浆应随拌随用,水泥砂浆，经搅拌成后3h至4h内使用完毕。
②毛石基础砌筑
a砌毛石基础应双面拉准线,采用“铺浆法”砌筑（即先铺砂浆，再摆砌石块，最后砂浆填缝、塞砌小石块于大缝中）。砌第一皮最底层毛石基础时，按所放的基础边线砌筑，先在基槽底铺设砂浆,再将有较大平面的石块大面向下铺砌在砂浆上，第二皮以上各皮则按准线砌筑。
b砌筑每一皮毛石时，应分皮卧砌,并应上下错缝、内外搭砌，不得采用先砌外面的石块后再进行中间填心筑方法，石块之间较大缝隙不得采用先填塞碎石块后塞砂浆或干填碎石块的方法。
c毛石基础的灰缝厚度宜为20～30mm，砂浆应饱满,大小石块间均不得有直接接触或无砂浆的现象。
d毛石基础的每一皮内均应每隔2m长设置一块拉结石，基础宽度小于、等于400mm时，拉结石长应与基础宽度相同,基础宽度大于400mm时，可采用两块拉结石内外搭接砌筑，其搭接长度不应小于150mm，且其中一块长度不应小于该皮基础宽度的2/3.
e阶梯形毛石基础,上台阶的石块应至少压砌下台阶石块的1/2,相邻台阶的毛石应相互错缝搭接。
f毛石基础的转角处和交接处应同时砌筑，不能同时砌筑时应留斜槎，斜槎长度不应小于其高度,斜槎面上的毛石不得用砂浆找平；在斜槎处继续接砌毛石基础时，应先将斜槎石面清理干净、浇水润湿后方可砌筑。
g有高低台的毛石基础应从低处砌起，并由高台向低台搭接，其搭接长度不小于基础高度。毛石基础的最上一皮宜选用较大的平毛石砌筑,转角处、交接处、洞口处也应选用平毛石砌筑,毛石基础每天砌筑高度以1。2m为宜.
三、质量标准
石材及砂浆强度等级必须符合设计要求，砂浆的饱满度不应小于80%，石砌体的轴线位置及垂直度允许偏差应符合下表.
石砌体的轴线位置垂直度允许偏差表
项次
项 目
允许偏差( mm）
检验方法
毛石砌体
料石砌体
基础
墙
毛料石
基础
墙
用经纬仪和尺检查或用其他测量仪器检查
1
轴线位置
20
15
20
15
2
墙面垂直度
每层
/
20
/
20
用经纬仪吊线和尺检查或用其他测量仪器检查
全高
/
30
/
30
四、成品保护
1、已砌好砌体注意养护。
2、不准在已砌好的毛石基础上乱堆毛石料.
3、下雨时应采取覆盖措施。
五、注意质量问题
1、砂浆配制时，对各组分材料应采用重量计量，并确保各种材料的计量误差在规定围内，搅拌时间应符合规定,避免因砂砂浆配合比不准而影响施工质量.
2、砌筑基础应挂线砌筑，大放脚两边收退要均匀,砌到基础墙身时，再次复核墙的轴线和边线，保持墙身的垂直，以防基础墙身位移。
3、严禁使用过期水泥，严格按配比计量,拌制砂浆并按规定留置试块，养护好砂浆试块，确保砂浆强度满足设计要求,雨天严禁进行毛石基础砌筑施工。
4、做好专业之间的协调配合,确保孔洞、埋件的位置、尺寸及标高准确，避免事后剔凿开洞影砌体质量.砌筑时，不得使用含水率过大的毛石或刚被水冲洗过的毛石料。

施工单位技术交底人签字：
施工班组接受人签字:
注：1.执行标准名称及编号系指施工单位自行定的企业标准（如施工操作工艺标准、工法等）的名称、编号；2.企业标准应有编制人、批准人、批准时间、执行时间、标准名称及编号;3.企业标准的质量水平不得低于国家施工质量验收规范的规定要求;4。施工单位当前如无企业标准,可暂选用国家有关部委、省市及其他企业公开发布的标准,但选用标准的质量水平不得低于国家现行施工质量验收规范的规定要求；5交底内容摘要，只填写已交待执行标准中的章、节标题和补充内容概要.
