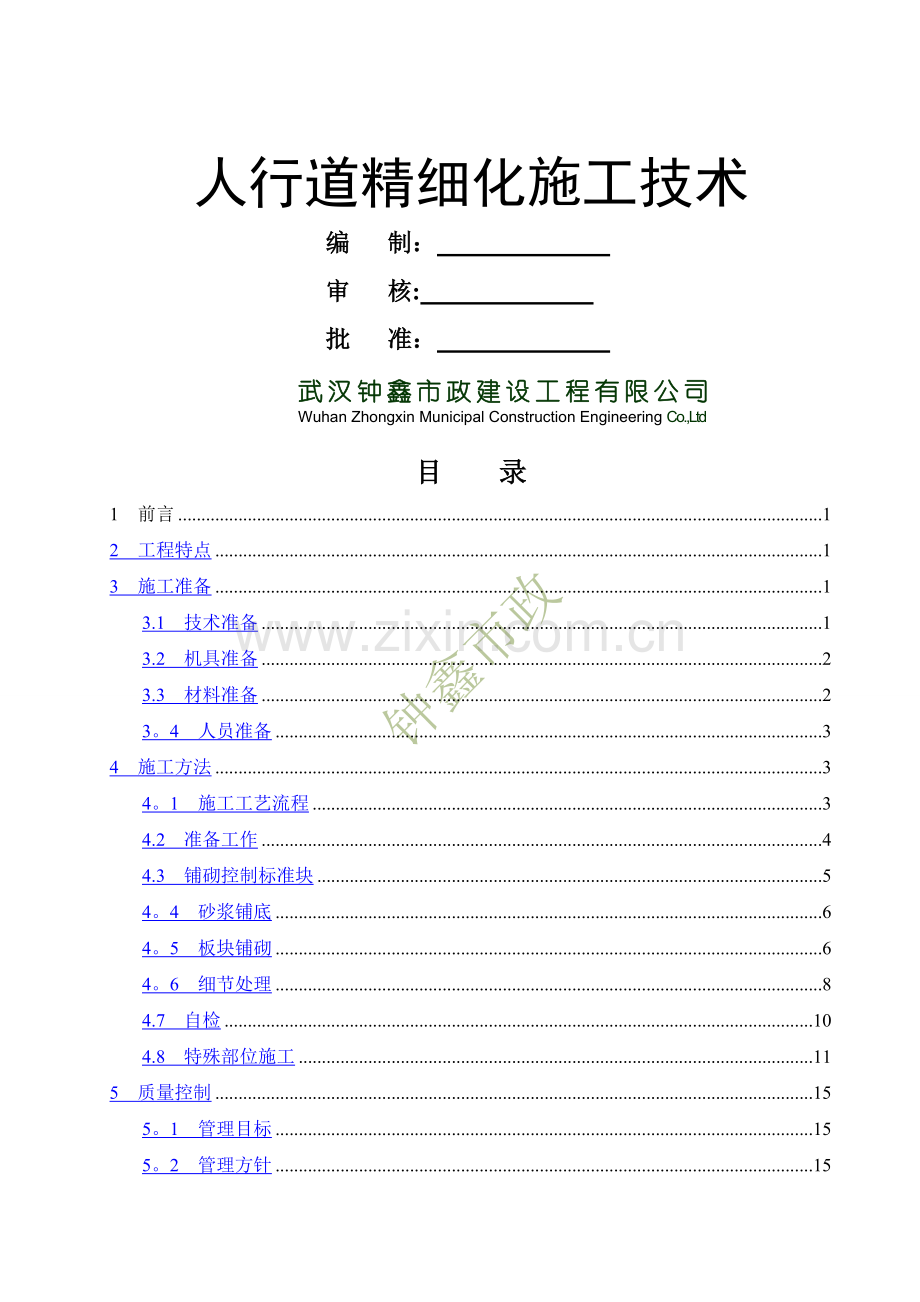

人行道精细化施工技术

人行道精细化施工技术
编 制：
审 核:
批 准：
武汉钟鑫市政建设工程有限公司
Wuhan Zhongxin Municipal Construction Engineering Co.,Ltd

2012 – 11 – 26
目 录
1 前言 1
2 工程特点 1
3 施工准备 1
3.1 技术准备 1
3.2 机具准备 2
3.3 材料准备 2
3。4 人员准备 3
4 施工方法 3
4。1 施工工艺流程 3
4.2 准备工作 4
4.3 铺砌控制标准块 5
4。4 砂浆铺底 6
4。5 板块铺砌 6
4。6 细节处理 8
4.7 自检 10
4.8 特殊部位施工 11
5 质量控制 15
5。1 管理目标 15
5。2 管理方针 15
5。3 管理制度 15
5。4 加强材料控制 15
5。5 加强工序质量控制 15
5.6 纠偏措施 15
6 成品保护 15
7 安全文明施工 16
7.1 安全施工措施 16
7.2 文明施工措施 16
武汉钟鑫市政建设工程有限公司 1

人行道精细化施工技术
1 前言
从目前武汉市城市建设的发展趋势来看，城市美化已然成了重点发展对象,一个城市美观度直接奠定了该城市的总体评价。而市政行业领域作为城市建设的基础，越来越注重的是精细化施工.在保证主体结构及基础质量的同时，施工成品的观感质量关注度也越来越高。其中人行道施工方面，业主和监理也越来越偏重平整度、纵横缝及与构筑物搭接等的质量管理.
书城路作为洪山区第一条景观化道路，是洪山区政府重点建设改造工程.项目开建之初就制定了精细化施工的宗旨,并组建了精细化施工领导小组。下面就以书城路综合整治工程为例，根据人行道施工情况及过程中所出现的问题，浅谈一下花岗岩人行道的精细化施工技术.
2 工程特点
人行道改造工程存在诸多因素的影响，主要如下：
1）工程工期紧，铺装面积大,若干区域同时施工，结合时易出现错缝，高低差等现象.
2)现场不能全封闭施工;车、人流量较大，施工影响因素较多，尤其是行人干扰较难控制.
3）石材本身较重较厚，人工搬运困难;铺设时按传统方法用橡皮锤击打效果可能不好。
4）采用卧浆法施工,击打后每块石材下的砂浆密实度不同，易造成后沉降量不同，引起板间高低差。
而新建人行道行人干扰因素较小，可全封闭施工。
3 施工准备
3.1 技术准备
3。1。1 组织管理人员对施工验收规范及相关标准的学习，对施工图纸的进一步深入,编制人行道精细化施工专项方案，加强对地面石材排版的详细尺寸的认知度，使每位管理人员都能清楚花岗岩铺贴的工艺流程。
3。1。2 施工前由技术负责人组织技术人员、施工现场管理人员、质检员、施工班组长及班组主要技术工人进行施工方案交底，使每位施工人员都能掌握地面石材铺装施工的重点、难点，在施工中能正确操作。
3。1.3 根据施工专项方案并结合工程试验段实际情况制定节点大样、细节处理以及特殊部位施工作法,并绘制出详细的大样图和简单易懂的施工方案图。
3。2 机具准备
石材切割机、靠尺、小水桶、灰桶、笤帚、平锹、铁抹子、尼龙线、钢卷尺（5m和10m）、橡皮锤、水平尺、钢丝刷、发电机、木垫板等。
3.3 材料准备
按设计图纸、施工专项方案及施工工期制定材料采购计划，根据施工进度及流水段划分情况，制定详细材料分批进场计划。
3。3。1 材料种类
1）花岗岩板材技术要求
①规格：设计图纸中要求的规格。
②材质:天然矿脉加工而成,对初磨面进行火焰喷烧脱落0.5～2毫米的表面。
③外观质量:颜色、花纹基本一致、不允许出现缺棱、缺角、裂纹、色斑等缺陷.
④加工质量：优等品,尺寸允许偏差在0～—1.0mm之间,厚度允许偏差在＋1.0～-2。0mm之间,表面平整度公差在1.2mm以内，角度公差≤0.4mm。
2）水泥
硅酸盐水泥、普通硅酸盐水泥其标号不小于42.5号。
3)水及砂
宜采用饮用水,当采用其他水源时，其水质应符合家现行标准《混凝土拌合用水标准》JGJ63—2006的规定；砂采用中砂或粗砂，其含泥量不应大于3％。
3。3。2 材料保管
石材进场后按照要求统一进行码放，运输及搬运过程中严禁磕碰，在规划好的场地上按批分别堆放整齐，板底铺100＊100mm木方。
材料进场后派专人挂上标识牌,标识牌上的主要内容包括：材料名称、规格、数量、生产日期、进场日期、使用部位、检验状态。
3.4 人员准备
组建了一批有经验的管理团队，对工程项目进行统筹管理，确保工程优质高效如期完成,施工组织机构图如下：
项目经理
技术负责人
质检员
施工员
安全员
成本员
资料员
材料员
施工班组长
板块施工队1
板块施工队2
板块施工队3
站石施工队

施工组织机构图
4 施工方法
4。1 施工工艺流程
在人行道正式铺砌之前，还应按照规范标准和设计要求完成其垫层混凝土的浇筑及养护工作.
施工过程中首先做试铺样板段,并及时上报试铺样板结果，经甲方及监理现场查看达到要求后，按照样板段施工技术要求和措施展开大规模施工。

准备工作
高程测量
砂浆铺底
素水泥抹底、铺砌
打胶勾缝、灌缝
铺装控制标准砖
质量验收
成品保护
平整、密实
纵、横向拉线铺砌
细节处理
基层找平、洒水
试铺样板段
规范标准、试验段
平整平顺
自 检
井周、建筑物衔接
按需切割使用
问题处理

4。2 准备工作
1）高程控制
工程开工前对交接的桩点进行复核,在复核中应将桩的实测成果与提交的成果数据对比,合格后并经监理工程师复核无误才可使用.只有经复核确认后,才能有效的依据测控网进行施工临时布控点的工作，施工临时水准点及轴线控制桩必须设在稳固地段和便于观测位置，并采取保护措施.
施工设置的临时水准点、轴线桩及构筑物施工的定位桩高程桩,必须经过复核方可使用，并应经常校核。高程应采用绝对高程控制,改造工程的人行道横坡控制在1％~2％，局部位置调整坡度，以达到与建筑物或者构筑物衔接美观的标准。
2）基层找平、洒水
将水稳层或砼垫层上的杂物清理干净，用钢丝刷刷掉粘结在垫层上的砂浆，并清扫干净，并洒水润湿垫层。局部凹凸不平，应将凸处用铣刨机或风镐凿平，凹处≤3cm的用高标号砂浆补平，凹处＞3cm的应按方形（边长不小于1m）切除，重新铺筑水稳层或砼垫层。
4.3 铺砌控制标准块
采用检验合格的水准仪进行高程测量，以规范标准为依据、参照试验段及样板段放置好控制标准块（用钢尺量取板块长度及人行道宽度，并计算好放置位置）。
按照控制标准块的高程拉控制线，四角必须相互垂直，控制线利用铁丝放置在板块边缘,以控制纵横缝的直顺度。控制线应使用有弹性、质量轻的尼龙线.
现场施工控制图
4.4 砂浆铺底
定出地面找平层厚度，拉十字线，铺粘结层水泥砂浆,粘结层采用 1:3 的干硬性水泥砂浆，干硬程度以手捏成团不松散为宜。铺好后拍实，用抹子找平，其厚度适当高出根据水平线定的粘结层厚度。
4。5 板块铺砌
铺贴前预先将花岗岩除尘，浸湿后阴干后备用。为消除材料本身尺寸误差,板块间留有均匀缝隙2mm为宜。
4。5。1 素水泥抹底
在花岗岩背面上满涂一层水灰比1：2的素水泥浆，然后正式铺装。花岗岩水泥浆抹底时，随抹随铺，避免长时间导致水泥凝结失效，造成材料浪费，水泥膏应涂抹均匀，安放时四角应同时往下落.当花岗岩铺装不合适需要调整时,需将素水泥全部清除，重新涂抹水泥浆进行铺装。
4。5.2 直线段铺砌
纵、横向均按控制标准块拉控制线铺砌。直线段垂直站石铺砌，保持花岗岩板材纵缝直顺，与站石搭接缝隙≤3mm；铺装火烧板前，确定障碍物位置，在距障碍物≥50cm处进行改道，并按设计放置提示砖。
4.5.3 曲线段铺砌
曲线段以伸缩缝（6m或12m，具体根据曲线半径制定）为控制节点随快车道走向铺砌。与站石搭接板块应根据需要进行切割，缝隙≤3mm。靠近伸缩缝的板块，切割补齐，并保证纵缝线性。
4.5。4 平整度控制
放在铺贴位置上的板块对好纵横缝后用橡皮锤轻轻敲击板块中间,使砂浆振密实,锤到铺贴高度。砂浆层稍厚时，用铁锤垫木垫板平衡敲击。根据水平线用水平尺找平，接着向两侧和后退方向顺序铺贴。铺装时随时检查,如发现有空隙，应将板材掀起用砂浆补实后再进行铺设.
4.6 细节处理
人行道范围内存在各类检查井及构筑物，人行道外侧多为临街建筑物。为保证人行道内的整体美观,与检查井、构筑物及建筑物的衔接处理应作为施工重点来控制.
4。6。1 构筑物衔接
与人行道内的构筑物（树池、花池）原则上宜达到无缝衔接（≤3mm）。衔接时，可能不是整块尺寸铺砌，此时应按照构筑物的走向（弧线或折线）在花岗岩板材上绘制线形,然后采用切割机严格按照绘制线进行切割，切割时首次应在线外3mm切割(少切）,安装不下时再进行切割，以满足无缝衔接的要求.
与人行道树池衔接
与人行道花池衔接
4.6。2 检查井周边衔接
检查井盖井座应在周边30cm～50cm外人行道铺砌完成时安装，沿周边人行道高程带平线安装井盖井座，然后将周边30cm～50cm按下述方法补齐.
人行道上检查井周边也需切割火烧板，火烧板与检查井缝隙应≤3mm,铺装前应先用加工与检查井井框相同直径的圆弧磨具；测量到井框的直线长度，确定弧度的起点，在火烧板上的画圆弧线；然后对其进行切割。
沿圆弧磨具画线 沿线切割
将切割好的火烧板铺装置检查井处，检查井周围应采用含水量较高的砂浆（适当加重水泥比例）铺砌，使火烧板与检查井接触牢固,美观、协调（如效果图).
与检查井衔接效果
4。6。3 盲道障碍物处理
铺装前,确定检查井及其他障碍物位置，适当调整盲道砖位置，在两路口之间盲道砖尽量为直线，若障碍物较多无法按直线铺装，可距障碍物50cm处进行改道，铺装完成后盲道砖与障碍物前后左右保证50cm距离，方便盲人行走。
4。7 自检
施工完成后,由质检员按照规范、标准要求和试验段进行自检，发现问题，立即进行整改。整改完成合格后，报于监理工程师验收。主控项目如下：
所用板块的品种、规格、颜色和性能应符合设计要求；面层与下一层应结合牢固，无空鼓；板面不得出现反碱、泛湿现象；
项 目
允许偏差(mm）
检验频率
检验方法
范围
点数
平整度
≤3
20m
1
用3m直尺和塞尺连续量2尺，取较大值
井框与面层高差
≤3
每座
1
十字法，用直尺和塞尺量，取较大值
相邻块高差
≤2
20m
1
用钢尺量3点
纵缝直顺
≤10
40m
1
20m线和钢尺量
横缝直顺
≤10
20m
1
沿路宽用线和钢尺量
缝宽
+3 —2
20m
1
用钢尺量3点
4。8 特殊部位施工
4.8.1 个性化施工
人行道改造宽度可能不相同,局部位置较宽，形成面积较大广场。考虑到大面积全铺灰麻花岗岩的效果会相对单一，缺乏美感。可综合考虑并权衡施工难度、施工进度、铺装效果、减少材料加工以及施工人员的技术水平等各种因素,制定个性化施工方案，如图（广场图案拼装施工方案图）。
个性化施工效果图
4。8。2 平交口弧线施工
1）放线
曲线段花岗岩铺设，要想做到美观,放线精准十分重要。放线方法：以交叉路边线找到交点和起弧点（如图绘线定交点）作为控制点，测出圆曲线半径，利用切线支距法 进行放线；或在CAD绘制(如图)出同现场尺寸角度相同的电子图，找出圆曲线半径，并标注出控制点的距离,在施工现场按电子图中标注的控制点的距离找到对应的点，可放出完美曲线；或在电子图上找出对应点坐标值，利用全站仪定位出.
绘线定交点
绘制电子CAD图（比例为1：1）
2）铺设方法
①标准扇形铺装形式
曲线段花岗岩最完美的铺设方法是标准扇形铺装方式（如图标准扇形铺装形式）。根据现场测得的圆曲线半径,在石材加工厂加工不同尺寸的板块，并编排序号铺装。该铺装方法优点十分突出，缺点也很明显：材料加工费用昂贵、成本较高、耗时较长、施工不易操作。
标准扇形铺装形式
②对称折线铺装形式
由于标准扇形铺装的形式存在诸多缺点，一般情况下,根据施工现场条件，可实施性很小。为此我们也可以采用简化版的标准扇形铺装形式——对称折线铺装形式（如图对称折线铺装形式）。之所以说该铺砌方法是简化版的标准扇形是由于，无限缩短折线长度至一块板材宽度（无限增加对称线数量），则就成了标准扇形铺砌方法。
该方法可以大幅减少材料加工费用，施工容易操作,也很美观，但易出现尖角小块板材。为避免出现较小板块，可缩短折线长度，增加对称部分的数量.
对称线的放线仍参照上述放线方法。
③旋转型铺砌法
另外一种简化版的标准扇形铺砌方法是旋转型铺砌法。旋转铺砌法是类似于按照固定的角度（一条原板块和一条加工的板块)沿圆心旋转铺砌而成,如图(旋转型铺砌法）中红线区域即为固定的角度。为避免出现小角块,可缩小旋转角度，角度缩小到一定程度，便是标准扇形的铺砌法.
旋转型铺砌法
5 质量控制
5.1 管理目标
科学选择技术标准;合理制定施工方案；及时随机检查过程;优质高效完成试验。
5。2 管理方针
严守规范、落实责任、强化管理、跟踪检查.
5.3 管理制度
在整个工程的施工过程中，应始终按照“质量第一”的原则,把工程质量管理放在工程管理的首位，无论从材料的选用、施工工艺及工序的控制，还是分项质量检查验收等工作,都做出严格的要求,进行层层把关。
5。4 加强材料控制
严格控制原材料、半成品的质量。施工中所用的水泥、砂等原材料均应具有质量证明书，不合格品严禁使用.加强对砂浆质量的控制，严格控制配合比。
5.5 加强工序质量控制
各工序施工过程中，严格按照规范、试验段及施工方案要求施工。各工序隐蔽前必须经过项目部质检人员和监理工程师签字认可后，方可进行下一道工序施工。
5.6 纠偏措施
通过对各工作中比较严重的不合格或反复发生的不合格进行调查和分析，制定相应的纠正措施,把不合格减少至最少。
6 成品保护
1）成立工地成品保护小组,全面负责并组织实施工地的成品保护制度，加强成品保护教育。
2)铺贴过程中采用围挡或警示带围堵现场，非施工人员进入施工现场避免触碰未成活的板块地面。
3）运输花岗岩板块和水泥砂浆时,应采取措施防止碰撞已做完的石材.
4）施工完成后采用围挡或者警示带封闭，洒水养护不少于3天。
7 安全文明施工
7.1 安全施工措施
1)对施工人员进行岗位培训，熟悉有关安全技术规程和标准。现场操作人员必须戴安全帽。
2）切割、割缝机必须有防护罩,操作人员严禁违章作业,使用完后机具放置到安全地带，离开时必须拔掉电源.
3）砂浆搅拌时严禁人工搅拌,需用砂浆搅拌机搅拌，水泥、砂等材料需集中堆放.
4）花岗岩火烧板铺装时，铺装位置需用围挡或隔离墩进行围护.为防止车辆在火烧板上停车对成品造成破坏，铺装完成后隔离墩先不撤离。
7.2 文明施工措施
1)文明施工保护现场周围环境，全面规划,综合治理，采取一切合理措施，保证施工现场周围的污染减少至最小程度。
2）保护自然，树木花草及农作物,对施工现场周围应有防护措施。
3）禁止随意倾倒工程垃圾和废物弃物，防止水源和流动水的淤积污染，及时处理或清理垃圾.
4）午休及夜间尽量避免噪声大的施工机械施工。
5）每天对施工地段定期洒水，避免尘土飞扬。
6）材料整齐堆放，并用围挡封闭。
