数控机床电气控制形成性考核册作业2.doc

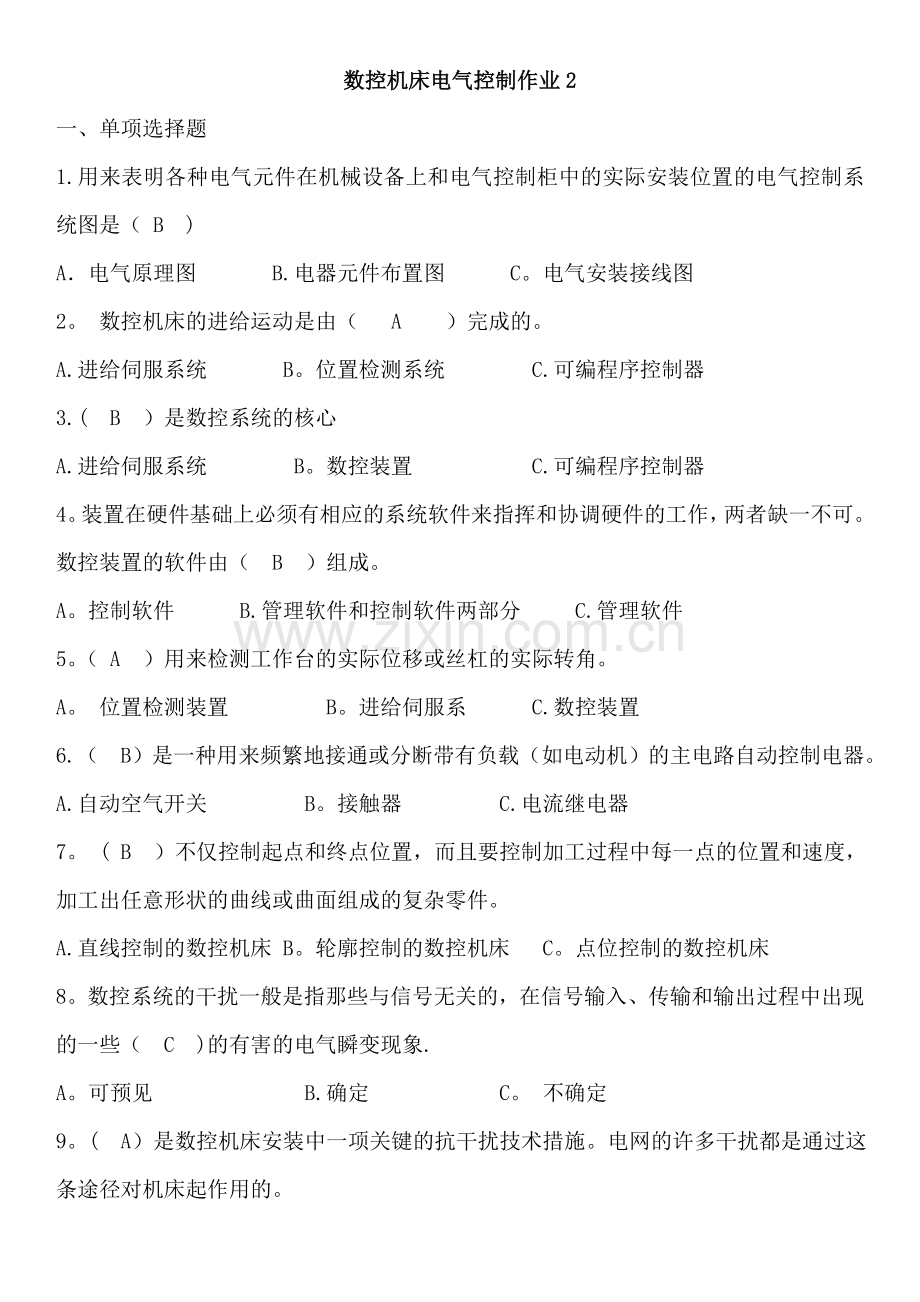

数控机床电气控制作业2
一、单项选择题
1.用来表明各种电气元件在机械设备上和电气控制柜中的实际安装位置的电气控制系统图是（ B )
A．电气原理图 B.电器元件布置图 C。电气安装接线图
2。 数控机床的进给运动是由（ A ）完成的。
A.进给伺服系统 B。位置检测系统 C.可编程序控制器
3.( B ）是数控系统的核心
A.进给伺服系统 B。数控装置 C.可编程序控制器
4。 装置在硬件基础上必须有相应的系统软件来指挥和协调硬件的工作，两者缺一不可。数控装置的软件由（ B ）组成。
A。控制软件 B.管理软件和控制软件两部分 C.管理软件
5。（ A ）用来检测工作台的实际位移或丝杠的实际转角。
A。 位置检测装置 B。进给伺服系 C.数控装置
6.（ B ）是一种用来频繁地接通或分断带有负载（如电动机）的主电路自动控制电器。
A.自动空气开关 B。接触器 C.电流继电器
7。 ( B ）不仅控制起点和终点位置，而且要控制加工过程中每一点的位置和速度，加工出任意形状的曲线或曲面组成的复杂零件。
A.直线控制的数控机床 B。轮廓控制的数控机床 C。点位控制的数控机床
8。 数控系统的干扰一般是指那些与信号无关的，在信号输入、传输和输出过程中出现的一些（ C )的有害的电气瞬变现象.
A。可预见 B.确定 C。 不确定
9。( A ）是数控机床安装中一项关键的抗干扰技术措施。电网的许多干扰都是通过这条途径对机床起作用的。

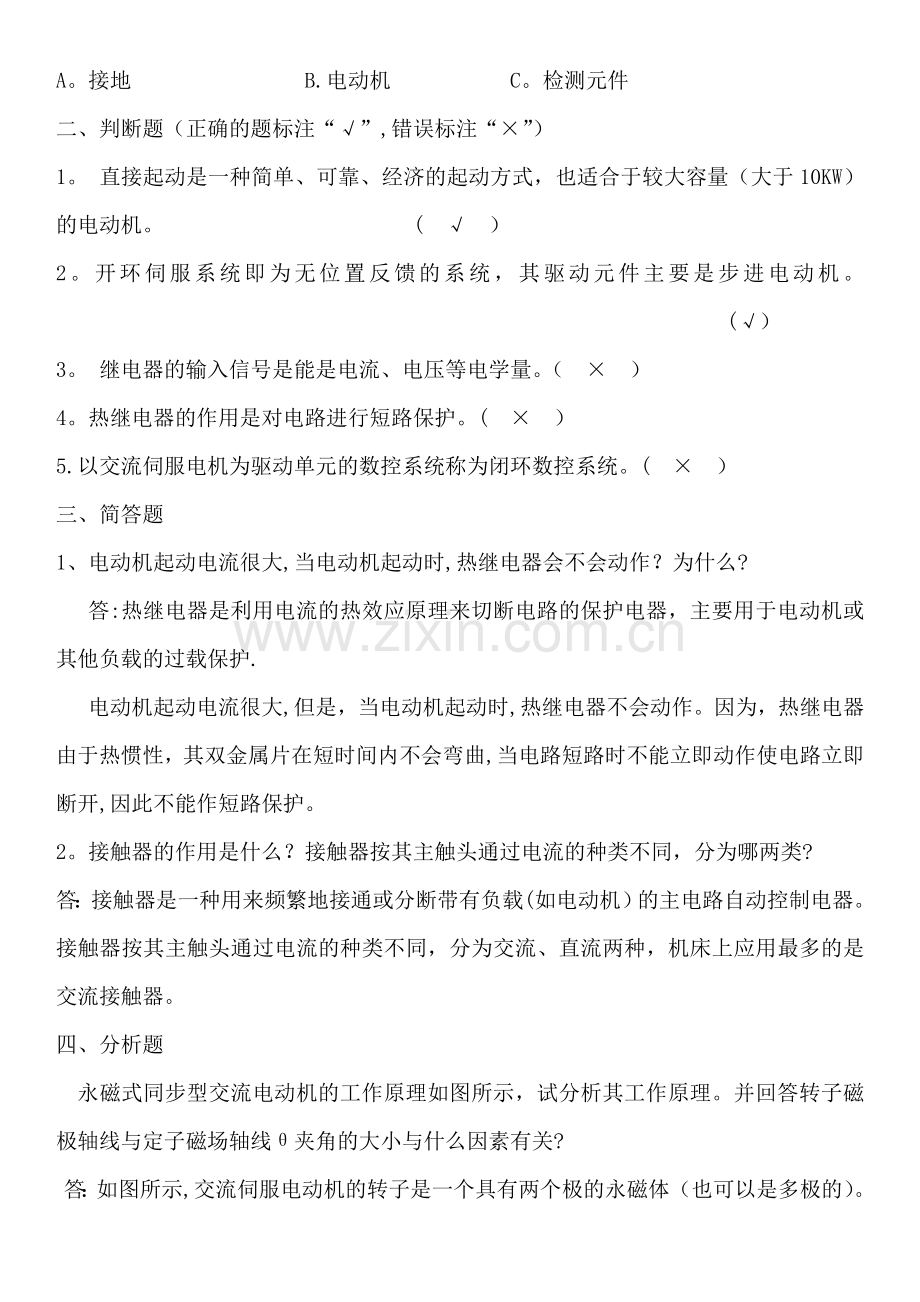

A。接地 B.电动机 C。检测元件
二、判断题（正确的题标注“√”,错误标注“×”）
1。 直接起动是一种简单、可靠、经济的起动方式，也适合于较大容量（大于10KW）的电动机。 ( √ ）
2。开环伺服系统即为无位置反馈的系统，其驱动元件主要是步进电动机。 (√）
3。 继电器的输入信号是能是电流、电压等电学量。（ × ）
4。热继电器的作用是对电路进行短路保护。( × ）
5.以交流伺服电机为驱动单元的数控系统称为闭环数控系统。( × ）
三、简答题
1、电动机起动电流很大,当电动机起动时,热继电器会不会动作？为什么?
答:热继电器是利用电流的热效应原理来切断电路的保护电器，主要用于电动机或其他负载的过载保护.
电动机起动电流很大,但是，当电动机起动时,热继电器不会动作。因为，热继电器由于热惯性，其双金属片在短时间内不会弯曲,当电路短路时不能立即动作使电路立即断开,因此不能作短路保护。
2。接触器的作用是什么？接触器按其主触头通过电流的种类不同，分为哪两类?
答：接触器是一种用来频繁地接通或分断带有负载(如电动机）的主电路自动控制电器。接触器按其主触头通过电流的种类不同，分为交流、直流两种，机床上应用最多的是交流接触器。
四、分析题
永磁式同步型交流电动机的工作原理如图所示，试分析其工作原理。并回答转子磁极轴线与定子磁场轴线θ夹角的大小与什么因素有关?
答：如图所示,交流伺服电动机的转子是一个具有两个极的永磁体（也可以是多极的）。
按照电动机学原理，当同步型电动机的定子三相绕组接通三相交流电源时,就会产生旋转磁场（Ns，Ss）以同步转速ns逆时针方向旋转。根据两异性磁极相吸的原理，定子磁极Ns(或Ss)紧紧吸住转子，以同步转速ns在空间旋转，即转子和定子磁场同步旋转.
当转子加上负载转矩后，转子磁极轴线将落后定子磁场轴线一个θ夹角。转子的负载转矩增大时，定子磁极轴线与转子磁极轴线间的夹角θ增大；当负载转矩减小时θ角减小。
