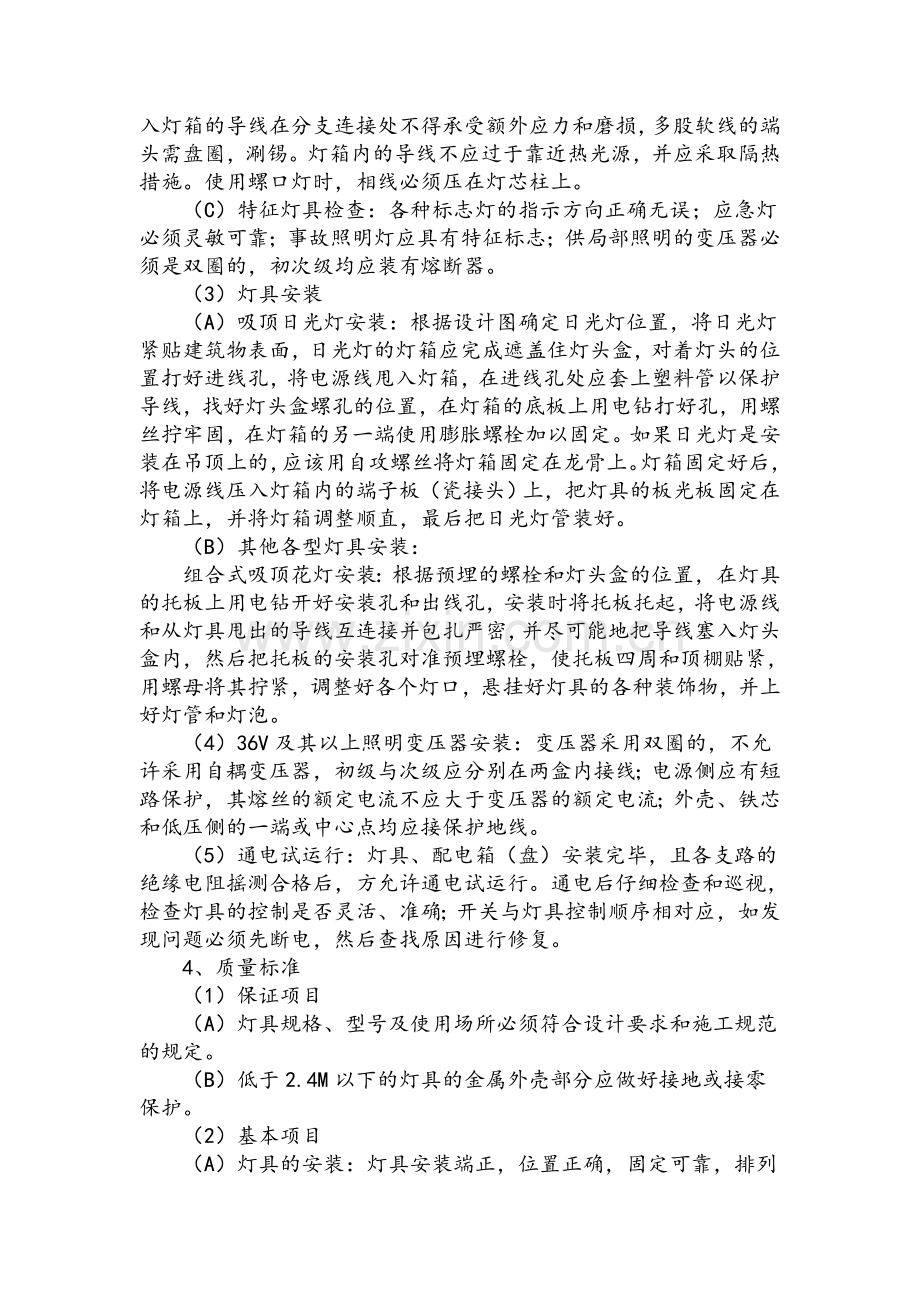

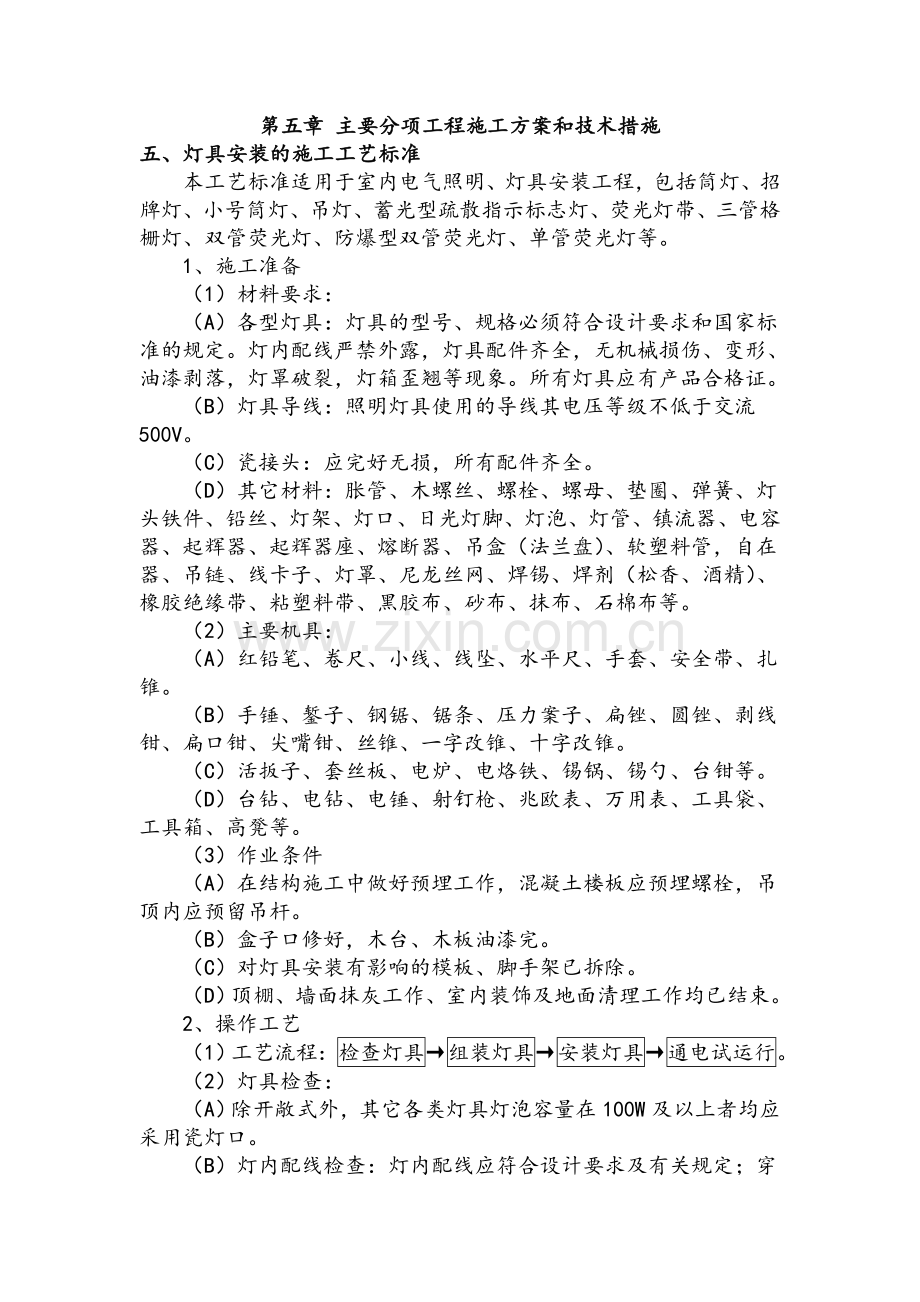

第五章 主要分项工程施工方案和技术措施五、灯具安装的施工工艺标准本工艺标准适用于室内电气照明、灯具安装工程，包括筒灯、招牌灯、小号筒灯、吊灯、蓄光型疏散指示标志灯、荧光灯带、三管格栅灯、双管荧光灯、防爆型双管荧光灯、单管荧光灯等。1、施工准备（1）材料要求：（A）各型灯具：灯具的型号、规格必须符合设计要求和国家标准的规定。灯内配线严禁外露，灯具配件齐全，无机械损伤、变形、油漆剥落，灯罩破裂，灯箱歪翘等现象。所有灯具应有产品合格证。（B）灯具导线：照明灯具使用的导线其电压等级不低于交流500V。（C）瓷接头：应完好无损，所有配件齐全。（D）其它材料：胀管、木螺丝、螺栓、螺母、垫圈、弹簧、灯头铁件、铅丝、灯架、灯口、日光灯脚、灯泡、灯管、镇流器、电容器、起辉器、起辉器座、熔断器、吊盒（法兰盘）、软塑料管，自在器、吊链、线卡子、灯罩、尼龙丝网、焊锡、焊剂（松香、酒精）、橡胶绝缘带、粘塑料带、黑胶布、砂布、抹布、石棉布等。（2）主要机具：（A）红铅笔、卷尺、小线、线坠、水平尺、手套、安全带、扎锥。（B）手锤、錾子、钢锯、锯条、压力案子、扁锉、圆锉、剥线钳、扁口钳、尖嘴钳、丝锥、一字改锥、十字改锥。（C）活扳子、套丝板、电炉、电烙铁、锡锅、锡勺、台钳等。（D）台钻、电钻、电锤、射钉枪、兆欧表、万用表、工具袋、工具箱、高凳等。（3）作业条件（A）在结构施工中做好预埋工作，混凝土楼板应预埋螺栓，吊顶内应预留吊杆。（B）盒子口修好，木台、木板油漆完。（C）对灯具安装有影响的模板、脚手架已拆除。（D）顶棚、墙面抹灰工作、室内装饰及地面清理工作均已结束。2、操作工艺（1）工艺流程：检查灯具组装灯具安装灯具通电试运行。（2）灯具检查：（A）除开敞式外，其它各类灯具灯泡容量在100W及以上者均应采用瓷灯口。（B）灯内配线检查：灯内配线应符合设计要求及有关规定；穿入灯箱的导线在分支连接处不得承受额外应力和磨损，多股软线的端头需盘圈，涮锡。灯箱内的导线不应过于靠近热光源，并应采取隔热措施。使用螺口灯时，相线必须压在灯芯柱上。（C）特征灯具检查：各种标志灯的指示方向正确无误；应急灯必须灵敏可靠；事故照明灯应具有特征标志；供局部照明的变压器必须是双圈的，初次级均应装有熔断器。（3）灯具安装（A）吸顶日光灯安装：根据设计图确定日光灯位置，将日光灯紧贴建筑物表面，日光灯的灯箱应完成遮盖住灯头盒，对着灯头的位置打好进线孔，将电源线甩入灯箱，在进线孔处应套上塑料管以保护导线，找好灯头盒螺孔的位置，在灯箱的底板上用电钻打好孔，用螺丝拧牢固，在灯箱的另一端使用膨胀螺栓加以固定。如果日光灯是安装在吊顶上的，应该用自攻螺丝将灯箱固定在龙骨上。灯箱固定好后，将电源线压入灯箱内的端子板（瓷接头）上，把灯具的板光板固定在灯箱上，并将灯箱调整顺直，最后把日光灯管装好。（B）其他各型灯具安装：组合式吸顶花灯安装：根据预埋的螺栓和灯头盒的位置，在灯具的托板上用电钻开好安装孔和出线孔，安装时将托板托起，将电源线和从灯具甩出的导线互连接并包扎严密，并尽可能地把导线塞入灯头盒内，然后把托板的安装孔对准预埋螺栓，使托板四周和顶棚贴紧，用螺母将其拧紧，调整好各个灯口，悬挂好灯具的各种装饰物，并上好灯管和灯泡。（4）36V及其以上照明变压器安装：变压器采用双圈的，不允许采用自耦变压器，初级与次级应分别在两盒内接线；电源侧应有短路保护，其熔丝的额定电流不应大于变压器的额定电流；外壳、铁芯和低压侧的一端或中心点均应接保护地线。（5）通电试运行：灯具、配电箱（盘）安装完毕，且各支路的绝缘电阻摇测合格后，方允许通电试运行。通电后仔细检查和巡视，检查灯具的控制是否灵活、准确；开关与灯具控制顺序相对应，如发现问题必须先断电，然后查找原因进行修复。4、质量标准（1）保证项目（A）灯具规格、型号及使用场所必须符合设计要求和施工规范的规定。（B）低于2.4M以下的灯具的金属外壳部分应做好接地或接零保护。（2）基本项目（A）灯具的安装：灯具安装端正，位置正确，固定可靠，排列整齐。（B）导线与灯具的连接：导线进入灯具绝缘保护良好，留有适当余量。连接牢固紧密，不伤线芯。压板连接时压紧无松动；螺栓连接时，在同一端子上导线不超过两根。（3）允许偏差项目：器具成排安装时中心线允许偏差为5mm。5、成品保护（1）灯具进入现场后应码放整齐、稳固，并要注意防潮，搬运时要轻拿轻放，以免碰坏表面的镀锌层、油漆及玻璃罩。（2）安装灯具时不要碰坏建筑物的门窗及墙面。（3）灯具安装完毕后，不得再次喷浆，以防止器具污染。6、应注意的质量问题（1）成排灯具的中心线偏差超出允许范围。在确定成排灯具的位置时，必须拉线，最好拉十字线。（2）采用木结构明（暗）装灯具时，导线接头和普通塑料导线裸露，应采取防火措施，导线接头应放在灯头盒内或器具内，塑料导线应改用护套线进行敷设，或放在阻燃型塑料线槽内进行明配线。
